Pcbfun โมดูลพาวเวอร์ซัพพลาย ขนาดเล็ก dc-dc 6v~30v To 5v 9v 12v 3a

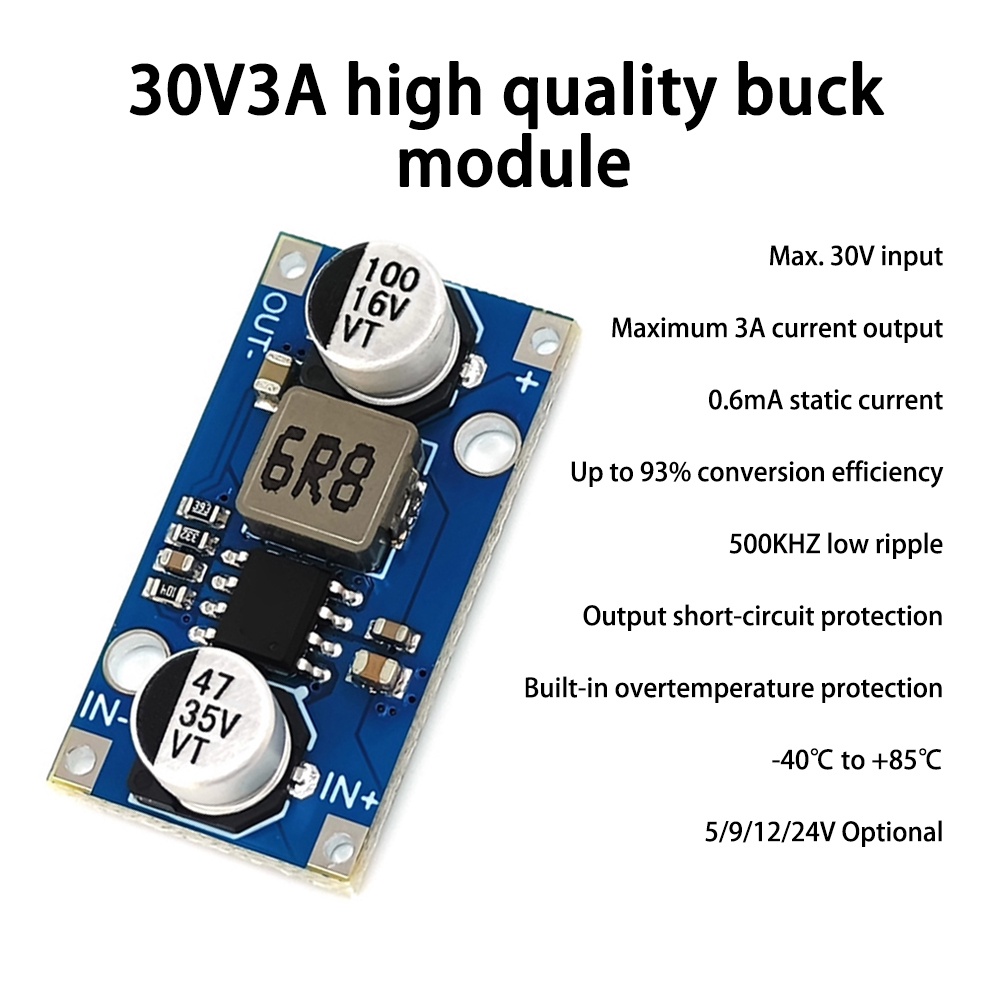

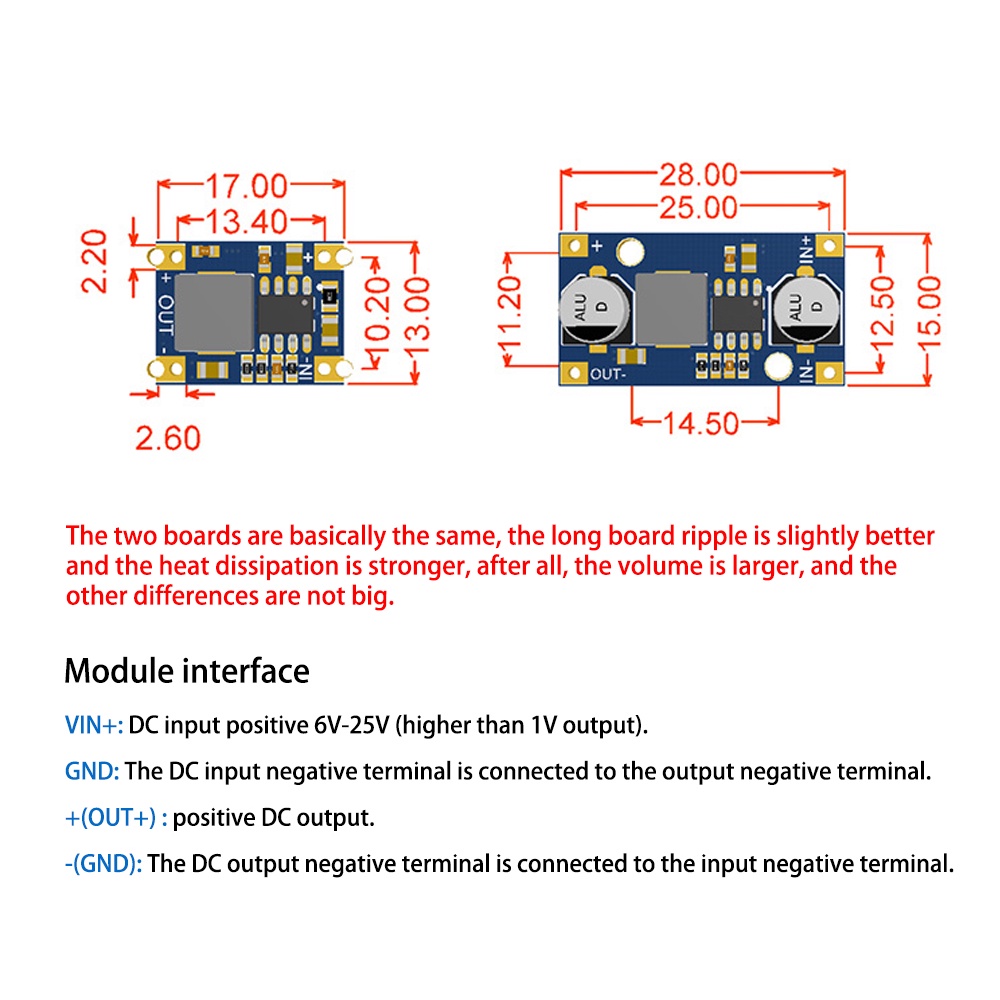

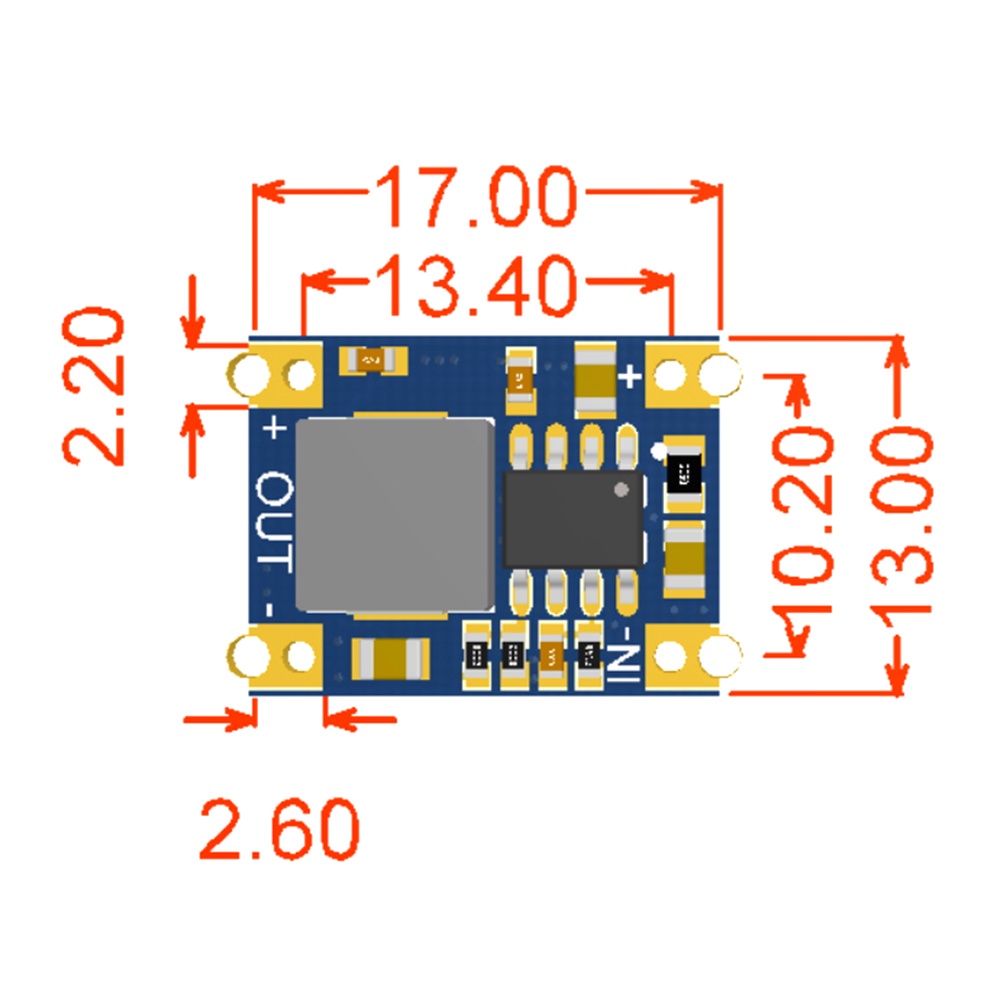

คุณสมบัติ: 1. โมดูลนี้ใช้ชิปนำเข้าโดยใช้พลังงานไฟฟ้าสถิตต่ำเอาต์พุตกระเพื่อมต่ำ 500KHZ และประสิทธิภาพการแปลงสูง 2. สินค้ามีขนาดเล็กและความสามารถในการกระจายความร้อนที่ จำกัด ขอแนะนำให้ใช้กระแสไฟฟ้าต่ำกว่า 2A อย่างต่อเนื่องและแรงดันไฟฟ้าสูงสุดไม่ควรเกิน 28V 3. ระลอกไฟต่ำการป้องกันหลายจุดปลอดภัยและเชื่อถือได้การป้องกันไฟฟ้าลัดวงจรเอาต์พุตและการป้องกันอุณหภูมิในตัว 4. ความพยายามในการออกแบบผลิตภัณฑ์การใช้งานวัสดุและกระบวนการ PCB เพื่อให้โมดูลนี้บรรลุพารามิเตอร์และฟังก์ชันที่มากมายในปริมาณที่น้อยมาก 5. ประสิทธิภาพการแปลงสูง, ประสิทธิภาพการแปลงได้ถึง 93%. พารามิเตอร์พารามิเตอร์: อินพุต: DC30V (สูงสุด) เอาต์พุตปัจจุบัน: สูงสุด 3A กระแสไฟฟ้าดับ: 0.6mA ประสิทธิภาพการแปลง: ได้ถึง 93% กระเพื่อมต่ำ 500KHZ การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต สร้างขึ้นในตัวป้องกันอุณหภูมิเกิน อุณหภูมิในการทำงาน: -40 ℃ สำหรัย +855 ถึง +85 ℃ ขนาดสั้น: 17 มม. * 13 มม. * 4.6 มม. ขนาดสั้น: 17 มม. * 13 มม. * 4.6 มม. ขนาดยาว: 28 มม. * 15 มม. * 5.7 มม. ขนาดยาว: 28 มม. * 15 มม. * 5.7 มม รูรับแสง: 2.6 มม การใช้งานหลัก: การลดแรงดันไฟฟ้าแรงดันไฟฟ้าต่ำ, ผลิตภัณฑ์ดิจิทัล, แหล่งจ่ายไฟ MCU, ความต้องการของกระเพื่อม, ความต้องการวงจรที่สูงขึ้นเล็กน้อย ความแตกต่างของบอร์ดทั้งสองคือ: โดยทั่วไปบอร์ดทั้งสองจะเหมือนกันโดยบอร์ดที่ยาวขึ้นจะมีระลอกคลื่นที่ดีขึ้นเล็กน้อยและการกระจายความร้อนที่แข็งแกร่งขึ้น ท้ายที่สุดขนาดจะใหญ่ขึ้นและความแตกต่างอื่น ๆ ก็ไม่สำคัญ คุณสามารถเลือกได้ตามความต้องการของคุณ อินเทอร์เฟซโมดูลโมดูลโมดูล In +: ขั้วบวกอินพุต DC 4.5V-30V (ต้องสูงกว่าแรงดันขาออกมากกว่า 1V) ขั้วลบอินพุต DC เชื่อมต่อกับเสาลบเอาต์พุตในนิ้ว -: เสาลบอินพุต DC, เชื่อมต่อกับเสาลบเอาต์พุต เอาท์พุท +: ขั้วบวกเอาต์พุต DC เอาท์พุท -: เสาลบเอาต์พุต DC, เชื่อมต่อกับเสาลบอินพุต -: เสาเอาต์พุต DC, เชื่อมต่อกับเสาลบอินพุต แพ็คเกจรวม: 1x โมดูล ข้อแนะนำสำหรับการใช้งาน: ข้อควรระวัง: 1.การป้อนข้อมูลของผลิตภัณฑ์ควรมีขนาดใหญ่กว่าแรงดันขาออกและควรรักษาความแตกต่างของแรงดันไฟฟ้าที่มากกว่า 1V ควรเชื่อมต่ออินพุตแบบย้อนกลับและควรเชื่อมต่อวงจรย้อนกลับ 2.ควรถอดแหล่งจ่ายไฟออกเมื่อเดินสายมิฉะนั้นเมื่อแรงดันไฟฟ้าสูงจะจุดประกายง่ายซึ่งจะมีความเสี่ยงบางประการที่จะชนชิปและทำลายมันลง 3.สายไฟไม่ควรบางเกินไปเพื่อให้แน่ใจว่าลวดสามารถทนต่อกระแสไฟฟ้าที่เกี่ยวข้องได้ 4.ปกป้องภาระอุปนัยเพื่อหลีกเลี่ยงแรงจูงใจไฟฟ้าย้อนกลับที่มากเกินไปเกินช่วงของชิป 5.ยิ่งโมดูลใช้พลังงานสูง กระแสไฟฟ้าที่ใกล้เคียงที่สุดก็จะยิ่งสูงเท่านั้น ความร้อนจะเพิ่มขึ้นดังนั้นโปรดใส่ใจกับการกระจายความร้อนเมื่อใช้ 6.เมื่อไม่มีการกระจายความร้อนภายนอกขอแนะนำให้ใช้กระแสไฟฟ้าต่ำกว่า 5A อย่างต่อเนื่อง หากกระแสไฟฟ้าเกิน 5A จำเป็นต้องมีการกระจายความร้อนเพิ่มเติมมิฉะนั้นเอาต์พุตป้องกันความร้อนสูงเกินไปจะเกิดขึ้น 7.แรงดันไฟฟ้าที่แนะนำสำหรับการใช้งานต่ำกว่า 24V หากแรงดันไฟฟ้าไม่เสถียรมากและแรงดันไฟฟ้าสูงสุดเกิน 25V จะทำให้การป้องกันแรงดันไฟฟ้าเกินภายในของชิป เพื่อการใช้งานที่มั่นคงขอบบางส่วนควรถูกทิ้งไว้อย่างเหมาะสม 8.เมื่อพบปัญหาระหว่างการใช้งานโปรดติดต่อฝ่ายบริการลูกค้าต้องร่วมมือกับพวกเขาเพื่อให้รูปภาพการเดินสายวิดีโอและอื่น ๆ ไม่สามารถยอมรับได้ที่จะให้ข้อมูลข้อความเท่านั้น
