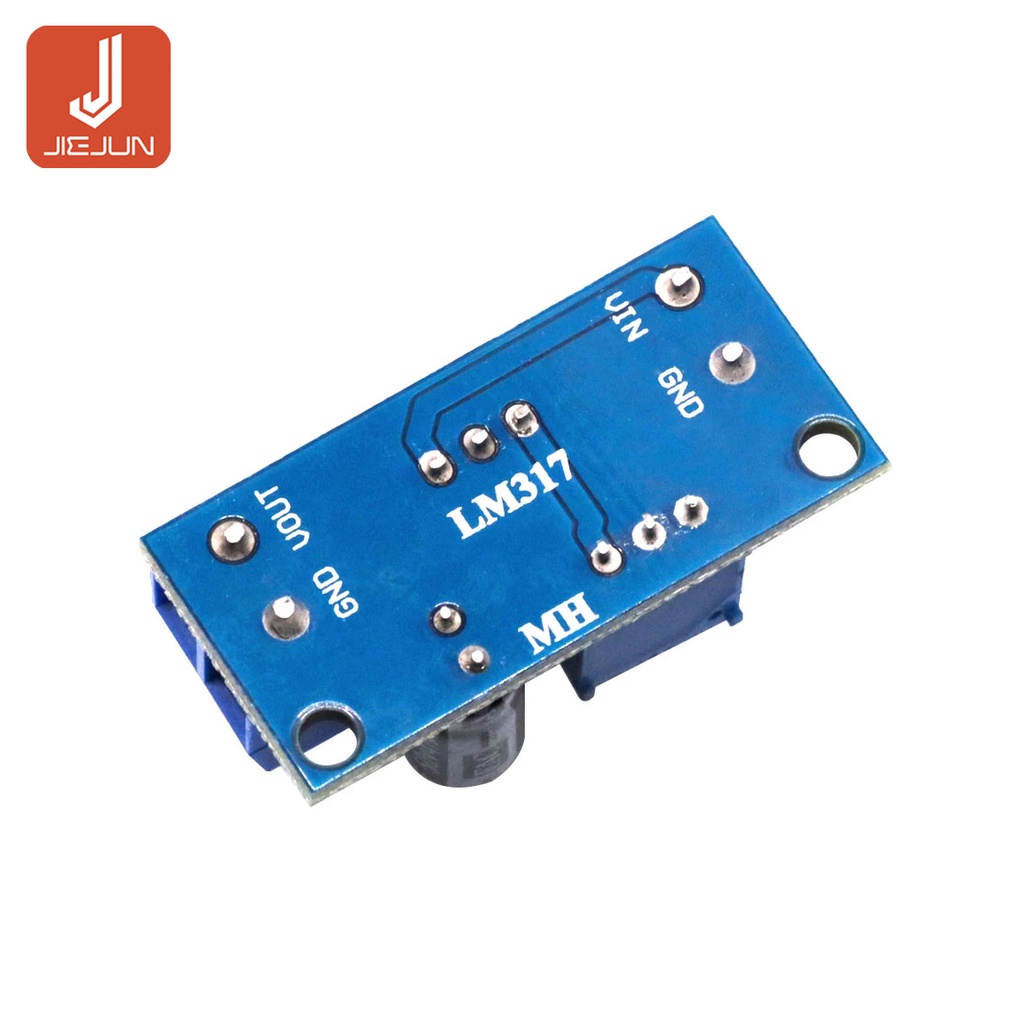

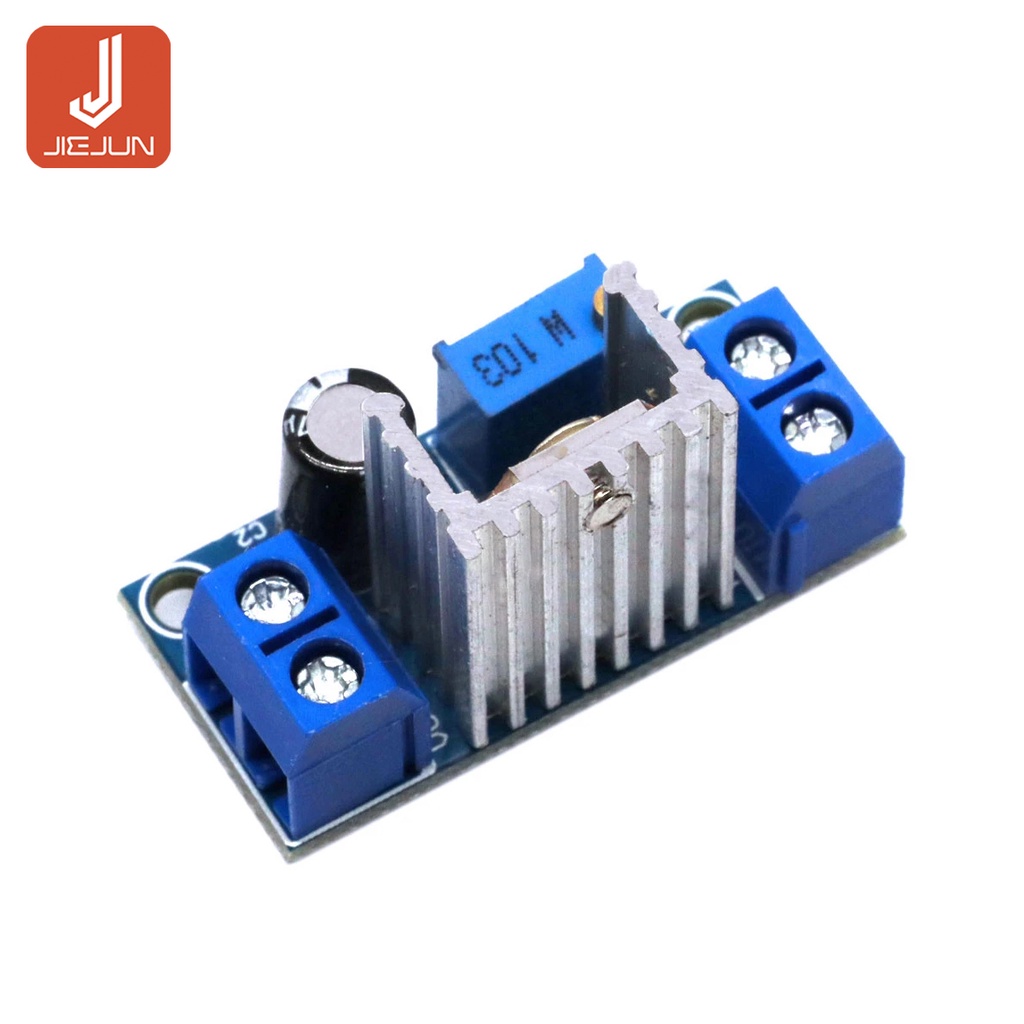

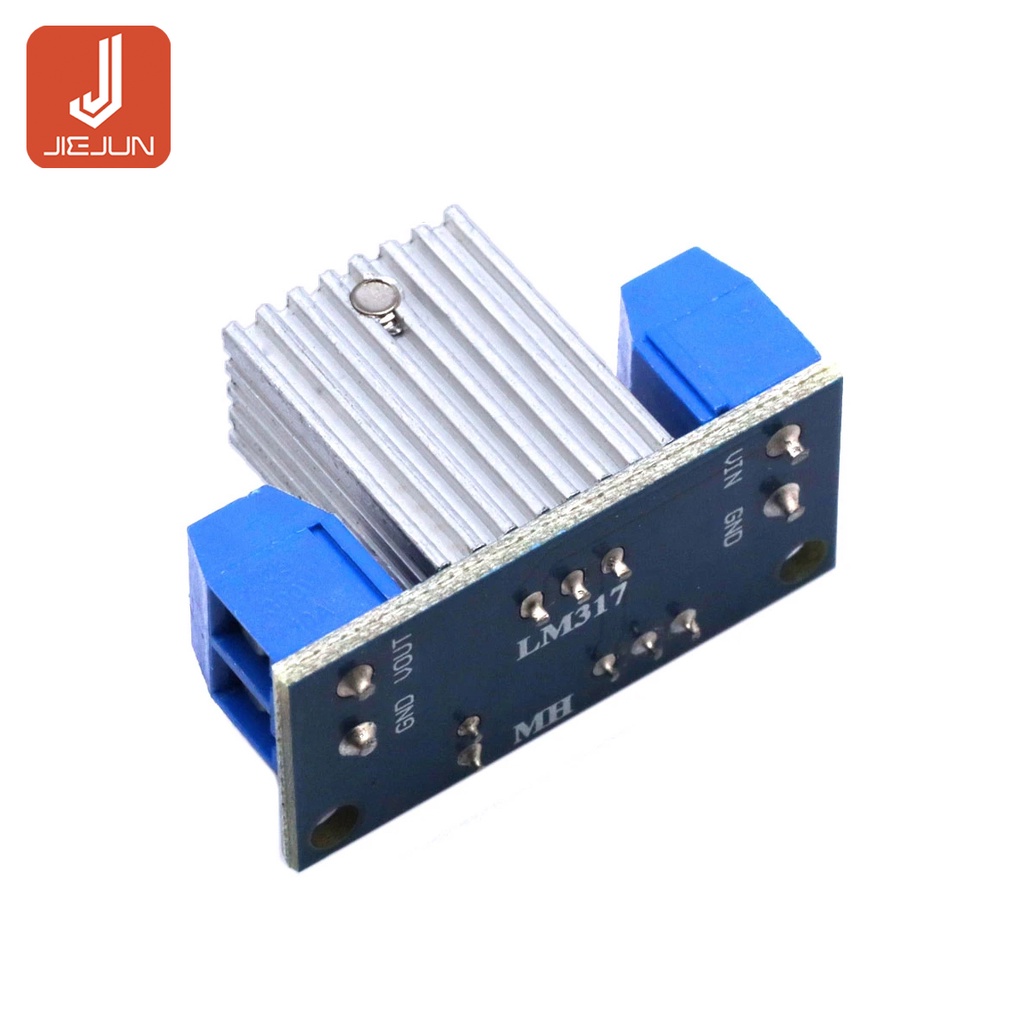

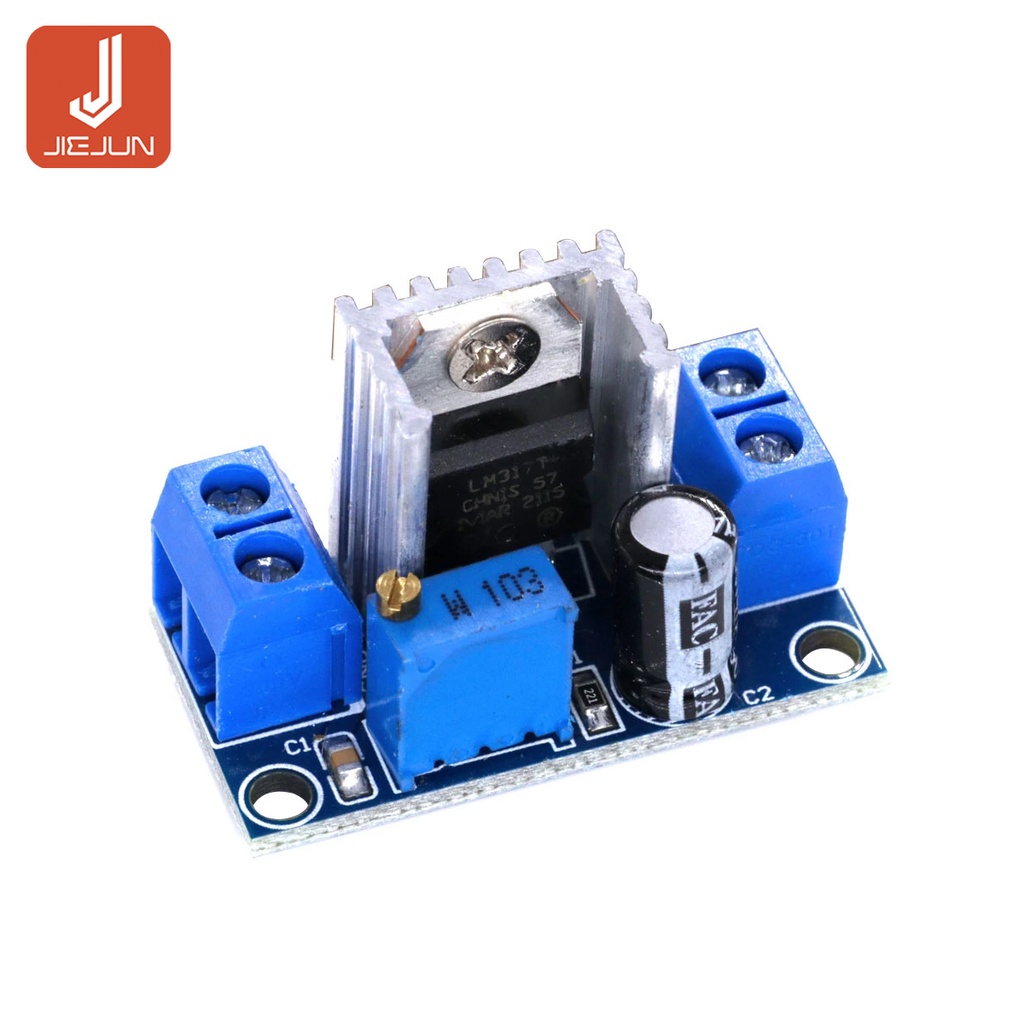

Lm317 บอร์ดโมดูลแปลงพาวเวอร์ซัพพลาย LM317 DC-DC 4.2-40V เป็น 1.2-37V ปรับได้

พารามิเตอร์ผลิตภัณฑ์: ชื่อสินค้า: โมดูลแหล่งจ่ายไฟแบบปรับได้ lm317 ขนาด: 53.0 มม. * 22.0 มม. * 14.80 มม น้ำหนักผลิตภัณฑ์: 16.53g (บรรจุภัณฑ์) การบรรจุ: วัสดุถุงคงที่โมดูลเดียว: FR4 + หยวนอิเล็กทรอนิกส์ ประสิทธิภาพ: 1. กระแสไฟขาออก: 1.5A (ต่ำสุด), 2.2A (ทั่วไป) 2. ความแตกต่างของแรงดันอินพุตและเอาต์พุต (VI-VO): 40Vdc (สูงสุด) 3. ช่วงแรงดันขาออกที่ปรับได้: 1.2~37V 4. อุณหภูมิในการทำงาน: -55 ° C ถึง + 150 ° ค 5. เอาต์พุตปัจจุบัน: 1.5A 6. แรงดันไฟฟ้าอินพุต: 4.2~40 V 7. อุณหภูมิในการทำงาน: 0 ° ค ~ 125 ° ค 8. ความถี่ลักษณะ: 100 (MHz) บทช่วยสอน: อินพุต: อินพุตบวก VIN, อินพุตเชิงลบ GND เอาต์พุต: เอาต์พุต VOUT ระดับบวก, เอาต์พุต GND ลบ กระแสไฟขาออกสูงสุด: กระแสไฟขาออกสูงสุด = 3 / (แรงดันขาเข้า - แรงดันขาออก) แรงดันไฟฟ้าอินพุต: 4.5V-40V (เราพบขีด จำกัด สูงสุด 40V) วิธีการปรับ: ขั้นแรกทางขวาจากนั้นแหล่งจ่ายไฟอินพุต (ระหว่าง 4.5V-40V) จากนั้นมัลติมิเตอร์เพื่อตรวจสอบแรงดันขาออกและปรับโพเทนชิออมิเตอร์ (โดยปกติจะเพิ่มเทิร์นตามเข็มนาฬิกา, บั๊กทวนเข็มนาฬิกา) คำแนะนำ: เมื่อปรับแรงดันไฟฟ้าโปรดทราบว่าปรับแต่งเมื่อไม่ต้องใช้แรงดันไฟฟ้าเพื่อความดี ข้อจำกัดความรับผิดชอบของโมดูลนี้: คำเตือน: กำลังขับโมดูลนี้ จำกัด เฉพาะโมดูลที่มีความสามารถในการบรรทุกยังได้รับผลกระทบจากหลายปัจจัยก่อนและหลังโหลดพลังงานระดับคลาสเป็นต้น ข้อมูลต่อไปนี้สำหรับผลการวัดอุปกรณ์ระดับมืออาชีพ โดยไม่คำนึงถึงปัจจัยอื่น ๆ โมดูลไฟฟ้าเป็นชิ้นส่วนอิเล็กทรอนิกส์ชนิดหนึ่งความเชี่ยวชาญทางอิเล็กทรอนิกส์ที่ไม่เห็นข้อมูลที่ชัดเจนในการพิจารณาซื้อ ตัวอย่างการใช้งาน: โมดูลควบคุมสามขั้วที่ปรับได้สามารถเปลี่ยนได้ 7805,7809,7812,7824 และโมดูลควบคุมปิดทั้งสามโมดูล แหล่งจ่ายไฟที่ติดตั้งในยานพาหนะ 2) แหล่งจ่ายไฟที่ติดตั้งในยานพาหนะเพียงแค่ป้อนจุดสิ้นสุดโมดูลนี้ที่แหล่งจ่ายไฟบุหรี่ในรถยนต์คุณสามารถปรับโพเทนชิออมิเตอร์แรงดันขาออกสามารถปรับได้เพื่อให้โทรศัพท์มือถือของคุณ MP3 ที่ 1.25V-30V, Mp4, อุปกรณ์หลายเครื่องที่ใช้การชาร์จ PSP, ง่ายมากโอ้ เพื่อที่จะจ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์ของคุณเมื่ออุปกรณ์ของคุณต้องการพลังงานเมื่อ 1.25-60V แต่ตอนนี้มือของคุณใช้แบตเตอรี่เพียง 12V หรือ 24V โมดูลนี้สามารถใช้เงิน 1.25-30V ของเราได้โดยตรงแก้ปัญหาของคุณ 4). โมดูลแหล่งจ่ายไฟปรีแอมป์เมื่อคุณทำโครงการเมื่อคุณต้องการป้อนแรงดันไฟฟ้าต่ำกว่าแรงดันไฟฟ้า (1.25V-30V) เมื่อโมดูลจะเป็นทางเลือกที่ดีที่สุดของคุณ ข้อควรระวัง: 1. ผู้ซื้อทราบว่าเป็นเชิงเส้นดังนั้นประสิทธิภาพจึงไม่สูงเพื่อปรับปรุงประสิทธิภาพที่ดีที่สุดคือมีอินพุตและเอาต์พุตแรงดัน 3V แต่ความแตกต่างที่ใหญ่ที่สุดระหว่างอินพุตและแรงดันขาออก โมดูลการเผาไหม้ไม่ควรเกิน 30V คืออินพุต - เอาต์พุต ≤30V มันจะง่ายมากที่จะเผาโมดูล 2. เนื่องจากเป็นวงจร DC-DC แบบเชิงเส้นขั้นตอนดังนั้นแรงดันอินพุตจึงต้องสูงกว่าแรงดันขาออก 3V หรือมากกว่าเพื่อให้แน่ใจว่าแรงดันขาออกมีเสถียรภาพ ปัญหาทั่วไป: 1. ตัวควบคุมแรงดันไฟฟ้าด้วยตัวเองฉันทำได้หรือไม่? การทำเช่นนั้น: ใช่โดยโพเทนชิออมิเตอร์ที่ปรับได้สีน้ำเงินการทดสอบโหลดคุณต้องใช้มัลติมิเตอร์เพื่อวัดขอบเขต OK 2. โมดูลไฟฟ้ามีการป้องกันไฟฟ้าลัดวงจรหรือไม่? ฉันเผลอเข้าไปในไฟฟ้าลัดวงจรเมื่อใช้งานจะไหม้หรือไม่? ฟิวส์: ไม่มีการป้องกันไฟฟ้าลัดวงจรหากคุณต้องการป้องกันการลัดวงจรชุดกู้คืนตัวเองด้วยฟิวส์อินพุต
