🇹🇭 HW-210K Component tester หรือ VI Curve tester เครื่องทดสอบแผงวงจรอิเล็กทรอนิกส์ component test บน Oscilloscope โหมดXY

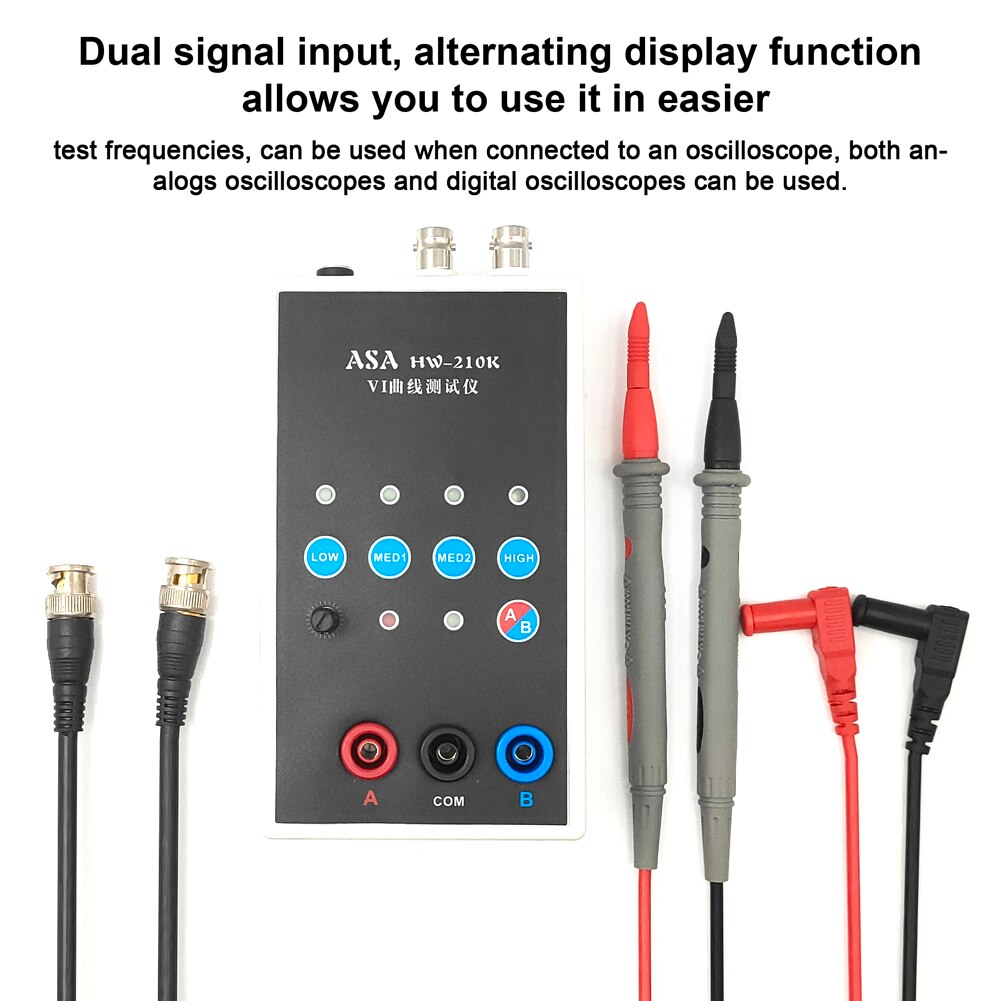

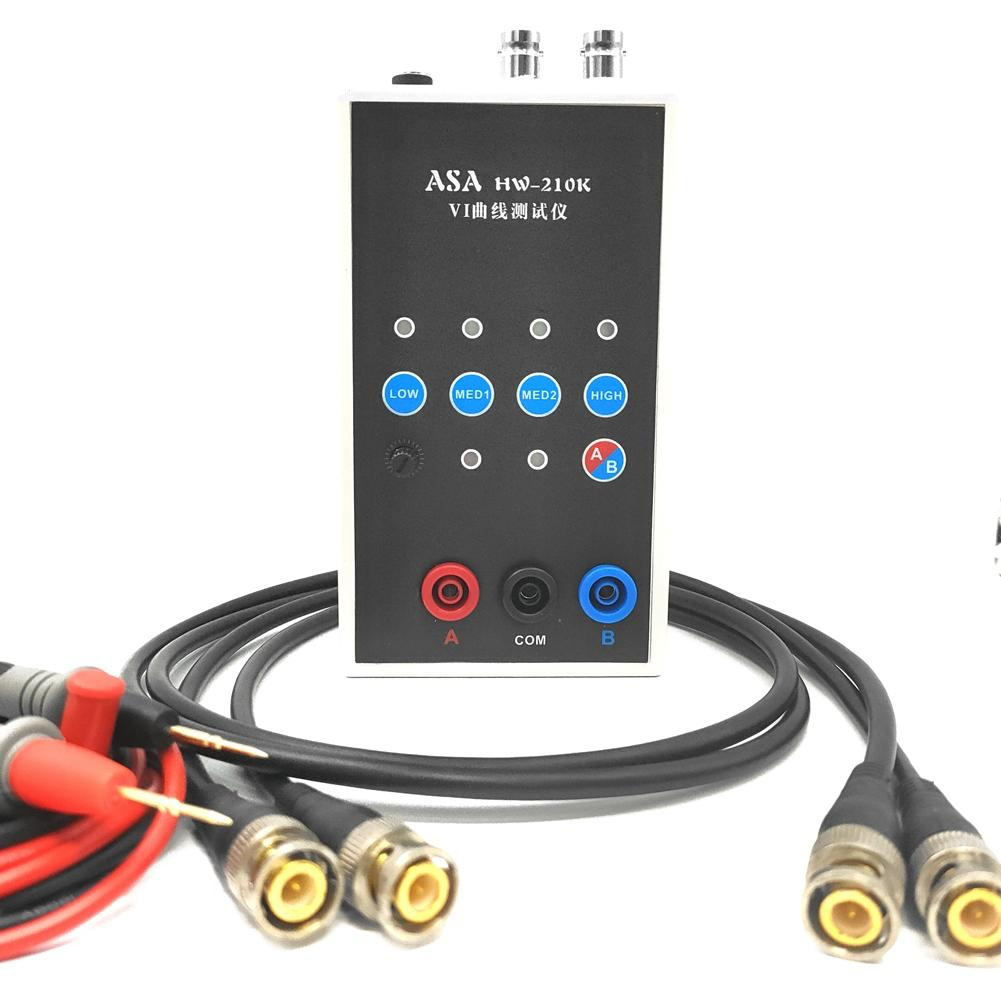

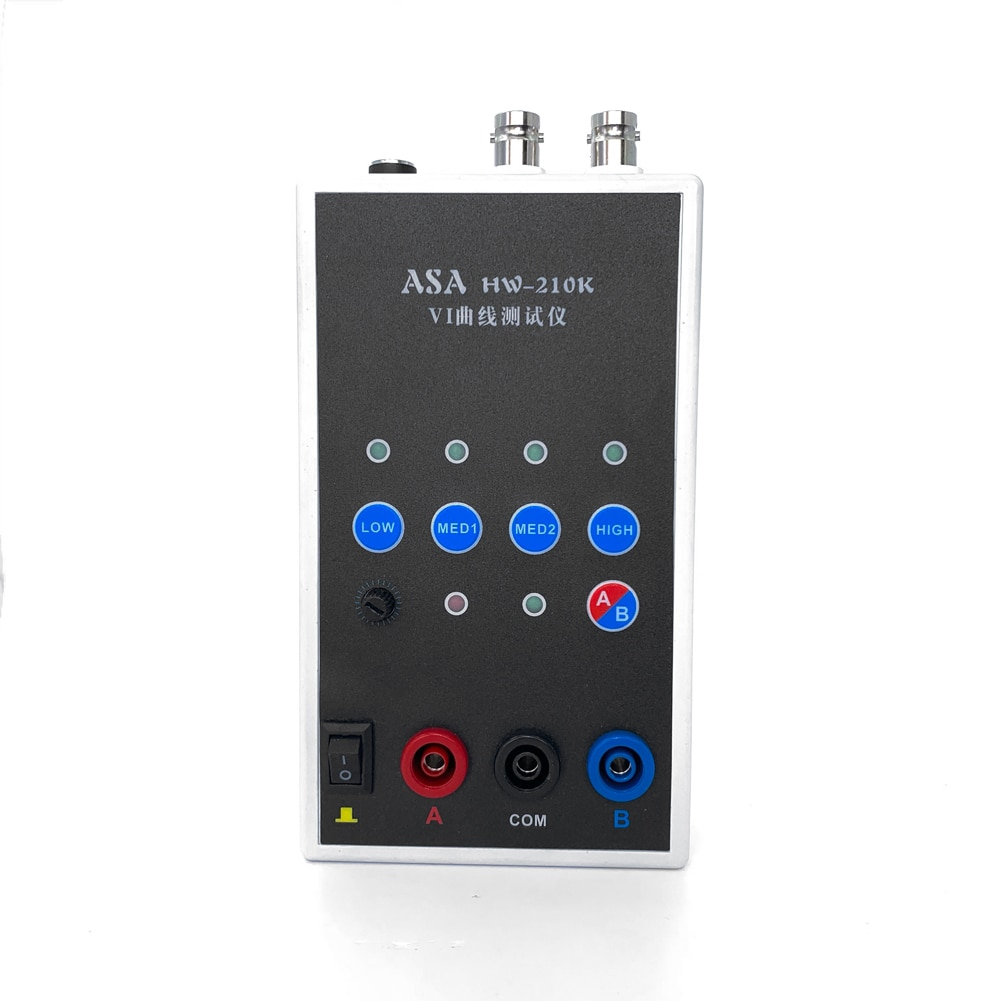

🇹🇭 สินค้าในไทยพร้อมส่งทันที 🇹🇭 . HW-210K Handheld Dual-Channel VI Curve หรือ Component tester เครื่องทดสอบแผงวงจรอิเล็กทรอนิกส์ ใช้คู่กับ Oscilloscope โหมด X/Y . เป็นเครื่องมือ Component tester ใช้งานร่วมกับ Oscilloscope ที่รอบรับโหมด X/Y เพื่อวัดสัญญาณทางด้านอิเล็กทรอนิกส์ เพื่อหาจุดเสีย มีความแม่นยำสูง . ItemDescription This handheld portable VI curve tester VI Curve has 4 test frequencies, can be used when connected to an oscilloscope, both analogs oscilloscopes and digital oscilloscopes can be used. If you are looking for this product, come and have a try, it will not let you down. . Features: 4 test frequencies, can be used when connected to an oscilloscope, both analogs oscilloscopes and digital oscilloscopes can be used. Dual signal input, alternating display function allows you to use it in easier. 4-gear frequency, alternating speed adjustable, you can adjust it according to your needs. One click on singles channel/alternating display, which can give you a better using experience. . Specifications: Material: plastics Channel: 2 channels Frequency: 4 gears Package size: 195 * 135 * 105mm / 7.7 * 5.3 * 4.1in Package weight: 435g / 1.0lb . HOW TO USE: Oscilloscope parameter setting： ● Adjust the oscilloscope to X-Y mode(different oscilloscopes have different adjustment methods, please explore by yourself) ● Adjust the vertical parameters of the 2 channels of X Y to 1V/div, and only one of the single-track oscilloscopes needs to be adjusted. ● The analog oscilloscope does not need to adjust the time base, the digital oscilloscope time base is adjusted between 1-5ms ● After the connection is correct, the oscilloscope will display a horizontal line. If a vertical line is displayed, the xY plug will be reversed. ● Adjust the vertical and horizontal parameters, the horizontal and vertical lines are in the display box. . Method of connecting analogs oscilloscope： The analogs oscilloscope connection is relatively simple, and different oscilloscopes are slightly different. Adjust the oscilloscope to x Y mode. Some oscilloscopes can be selected by pressing the buttons, while others are selected by the knob to x Y mode. Please study by yourself. . Connect the BNC cable to the oscilloscope and power on. Normally, a horizontal line will be displayed. Adjust the x Y vertical channel parameters, about 1V/div, and then adjust the x Y attenuation so that the horizontal line is in the display frame. It can also pass the VI test version. The x attenuation potentiometer on the upper side can assist in adjusting the length of the horizontal line. If the test pen iis short-circuited, a vertical line will be displayed under normal circumstances. If the vertical line is too long or too short, you need to adjust the Y channel parameters to make the vertical line in the display frame. Half grids or 1 grids to the edges is better. If the horizontal and vertical lines are normal, you can enter the normal measurement. How to connect a digital oscilloscope： For digital oscilloscopes, enter the x Y mode through the menu or keys. The two channels of x Y are adjusted to 1V/div,and the single-track oscilloscope only needs to adjust the Y channel. Adjust the time base to 1-5 milliseconds. The x Y channel selects Direct Current coupling, and the attenuation is 1x. When the oscilloscope is not connected, the screen should be a bright spot. Adjust the horizontal and vertical to center the bright spot. Connect the VI tester. Normally, it should be a horizontal line. Adjust the 103 potentiometer at the up of the VI board to make the horizontal line in the display frame. , Half a grids or 1 grids to the edges is better. Short-circuit the test leads, and the display should be a vertical line at this time. Adjust the Y channel parameters so that the vertical line is in the display frame. So far, debugging is basically over. When testing the circuit board online, do not charge the circuit board. If there is a large capacitor on the circuit board, discharge the capacitor first, otherwise it is easy to burn out the VI test board. . Packing list: 1 * Tester 2 * Pair of BNC Cable 2 * Pair of Test Cable . *** ไม่แถม Adapter แหล่งจ่ายไฟ ลูกค้าสามารถใช้ adapter 12v หรือ 24v ทั่วไปมาใช้ได้ (แนะนำ 24v DC) . ** NI-210SC จะเป็นรุ่นใหม่ล่าสุด มีแบตเตอรี่และมีจอแสดงผลในตัว "ไม่จำเป็นต้องพึ่งสโคป" ** HW-210K จะต้องใช้งานร่วมกับสโคป ที่รองรับ 2CH และต้องรองรับ XY Mode ด้วย สำหรับ NI-210SC สามารถดูรายละเอียดเพิ่มเติมได้ที่ Link ด้านล่าง https://shopee.co.th/product/884316268/42967805152/ *** คำเตือน *** - ห้ามใช้ component tester วัดในวงจร ในขณะที่ไฟเลี้ยง เพราะจะมี ไฟสูงอยู่ใน capacitor อยู่ - จะต้อง clear ไฟออกจาก capacitor ก่อนเสมอ เงื่อนไขการรับประกันสินค้า ***** รบกวน ถ่ายวิดีโอก่อนแกะพัสดุทุกครั้ง หากไม่มีวิดีโอทางร้านไม่รับเคลมทุกกรณี *** ***** ไม่รับเคลมสินค้า ที่เกิดจากการทำเสียหายเอง หรือใช้ผิดวิธี . #HW-210K Handheld Dual-Channel VI Curve #NI-210SC #VI Curve #component tester #component test #เครื่องทดสอบ component tester
