ทูลกัดรูหกเหลี่ยม ตีเหลี่ยมรูหัวน็อต มีดกลึงรูหกเหลี่ยม กัดรูเหลี่ยม รูประแจแอลขนาด 2 มม. ถึง 13มม.

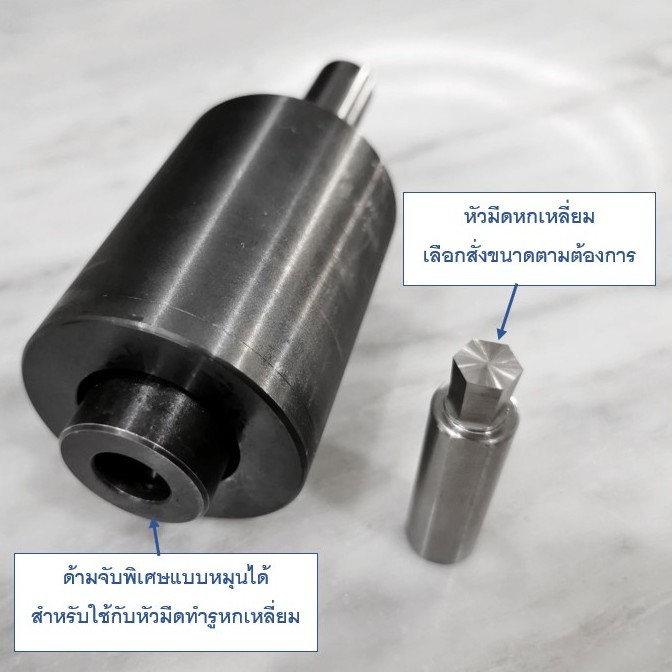

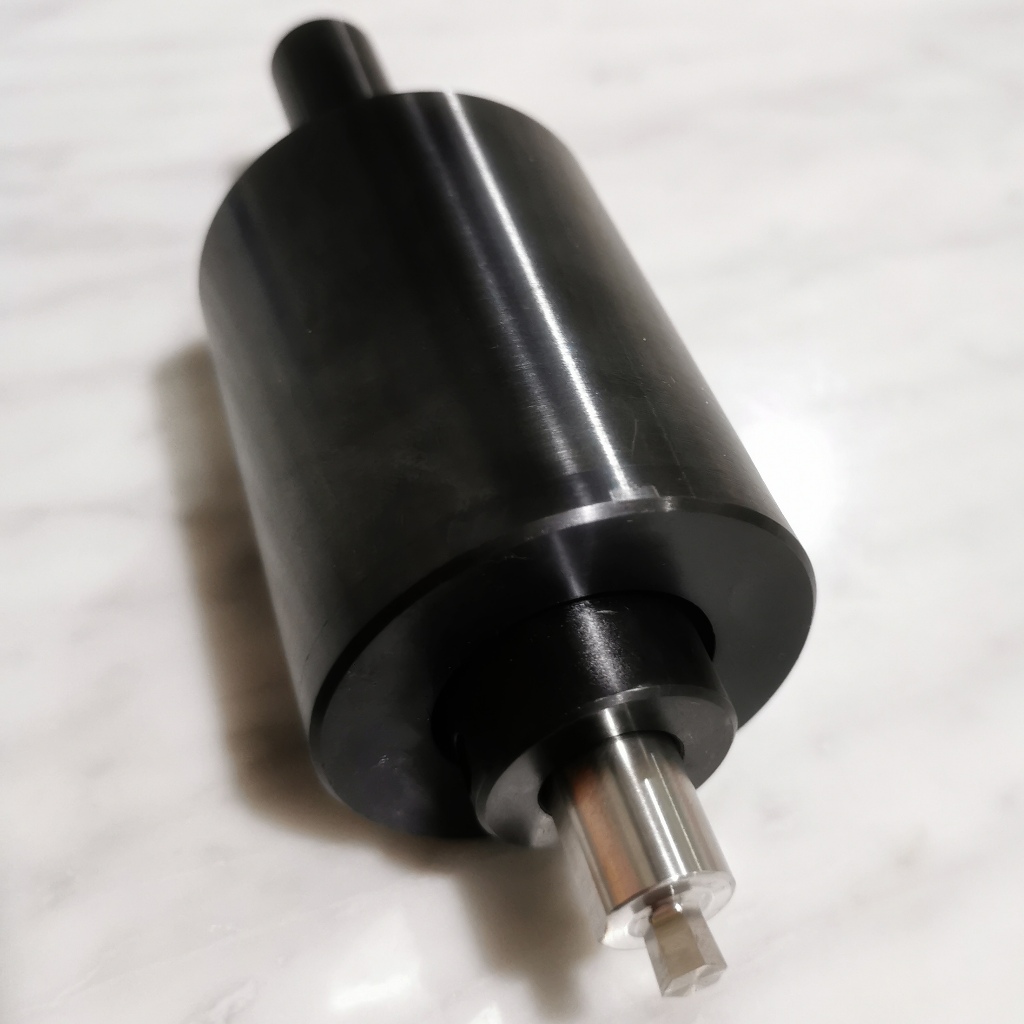

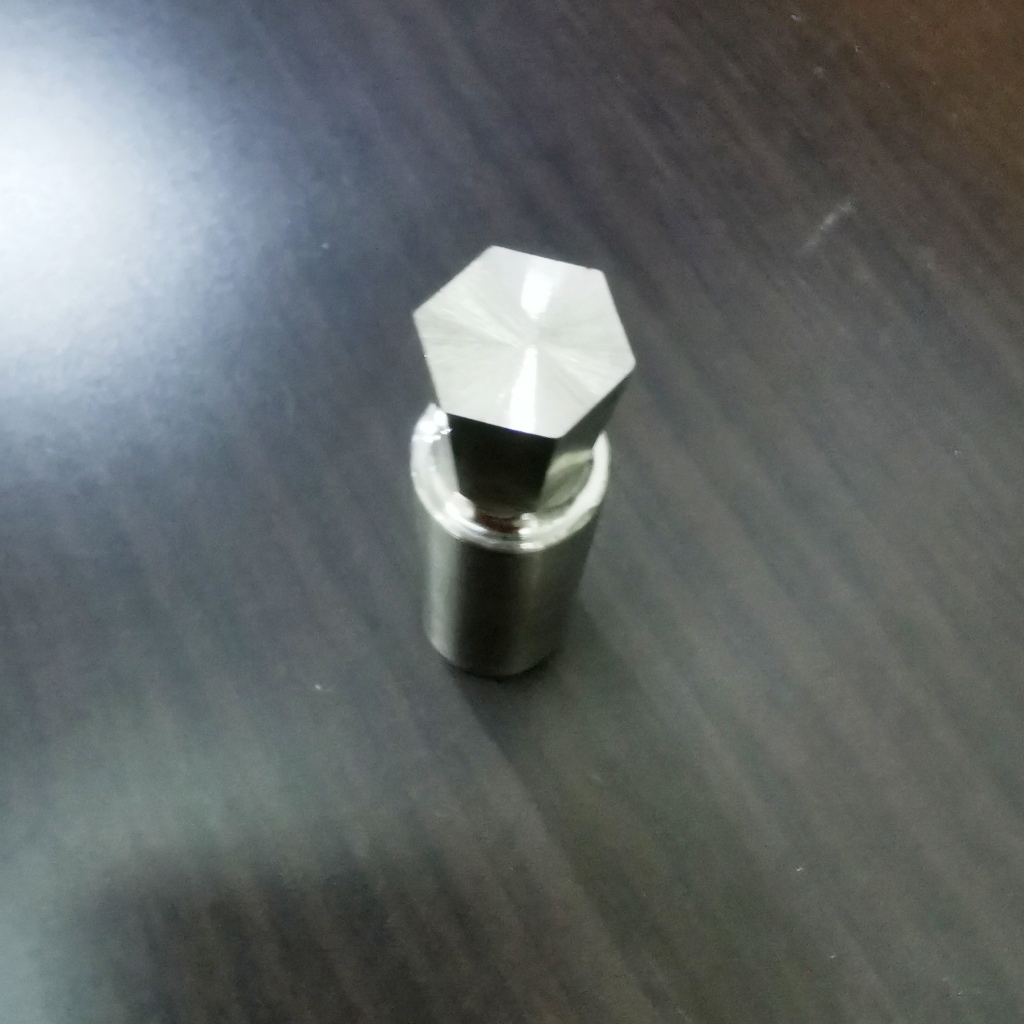

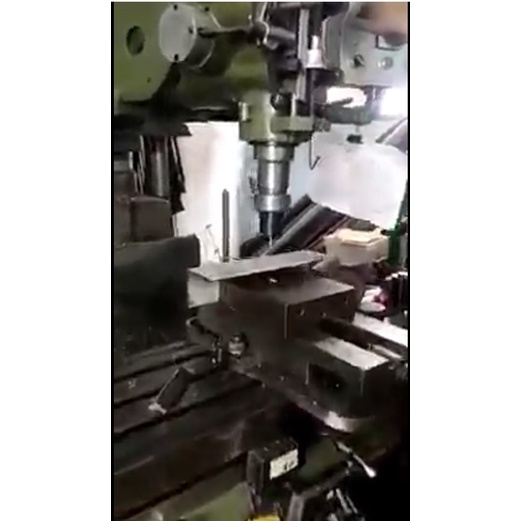

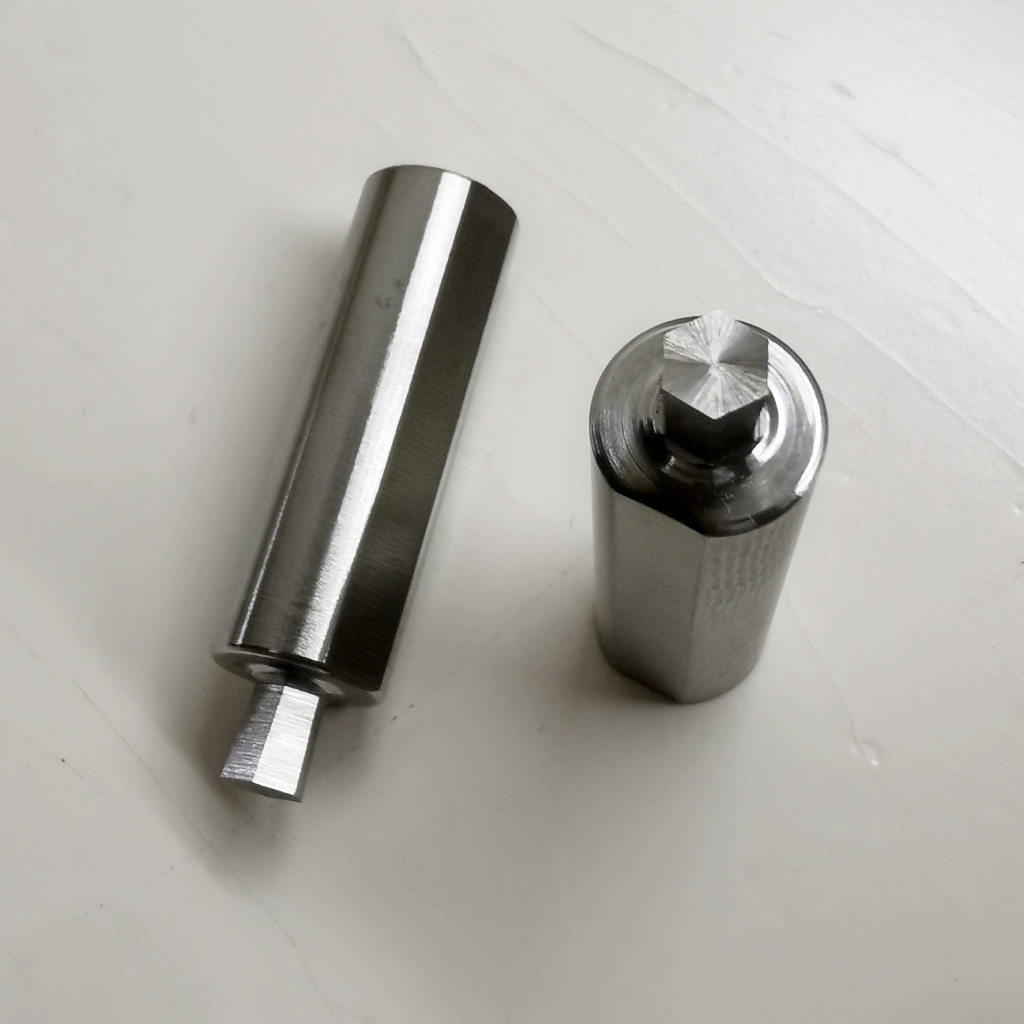

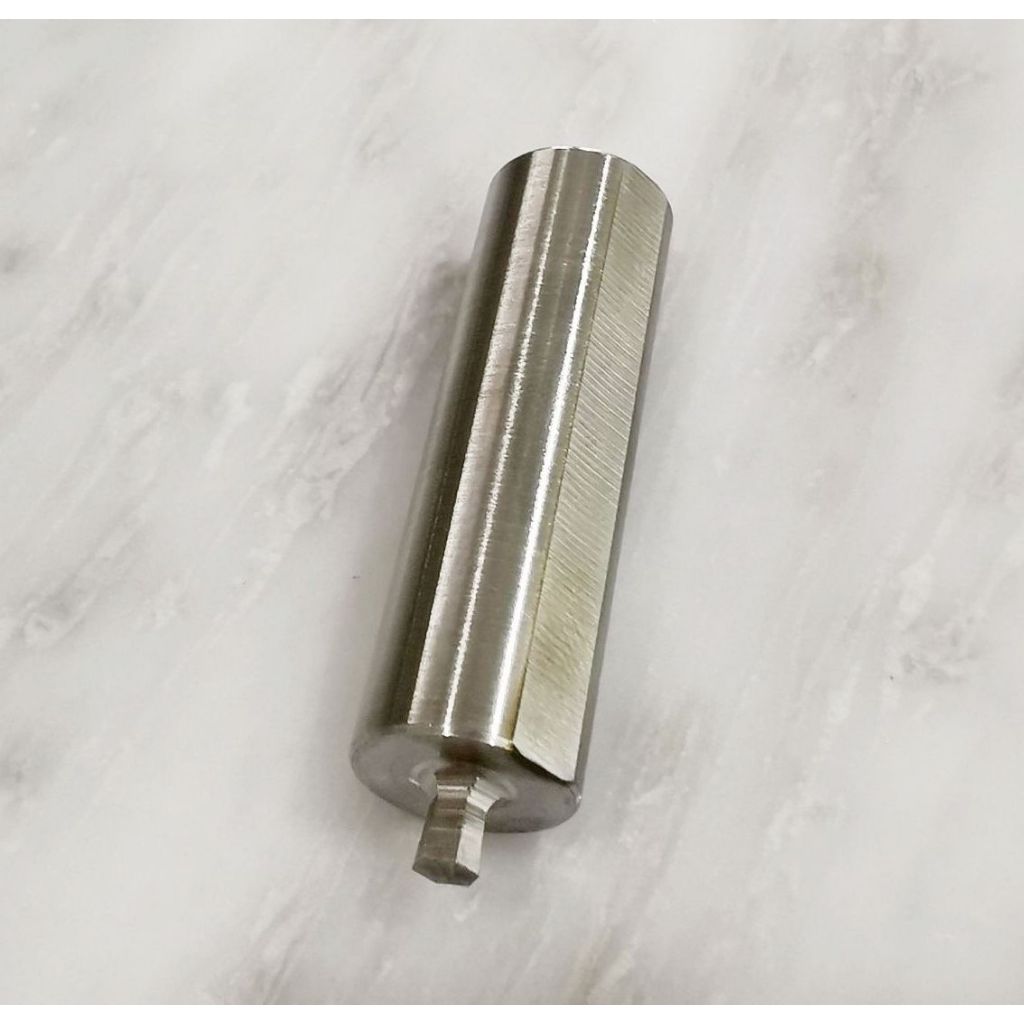

อุปกรณ์สำหรับทำรูหกเหลี่ยม (Hexagon Rotary Broaching Tool) ที่ออกแบบและผลิตในประเทศไทย สามารถใช้กับทั้งเครื่องกลึงธรรมดา เครื่องกลึง CNC เครื่องมิลลิ่ง เครื่องกัดซีเอ็นซี หรือแท่นเจาะต่างๆ ได้ ตัวชุดอุปกรณ์ประกอบด้วยสองส่วน คือ 1.) ด้ามจับหมุนได้ที่ออกแบบมาพิเศษ และ 2.) หัวมีดหกเหลี่ยมขนาดตามต้องการ สามารถใช้กัดรูเหลี่ยมบนวัสดุต่างๆ ทั้งสแตนเลส เหล็กเหนียว เหล็กหล่อ อลูมิเนียม ทองเหลือง ทองแดง ฯลฯ เหมาะกับการทำรูหกเหลี่ยมบนชิ้นงานโลหะทุกประเภท ทั้งกลึงรูหัวน็อตล้อมอเตอร์ไซค์ ตีรูเหลี่ยมชิ้นส่วนยานยนต์ ทำรูขันประแจบนชิ้นส่วนแม่พิมพ์ ฯลฯ สามารถเลือกหัวทูลหกเหลี่ยมได้ตั้งแต่ขนาด 2มม. ไปจนถึง 13มม. หรือแบบหุนก็สามารถทำได้ หรือหากต้องการทำรูหกเหลี่ยมขนาดใหญ่กว่านี้สามารถติดต่อสั่งทำพิเศษได้ วิธีการใช้งาน (ดูวีดีโอประกอบการอธิบาย): 1. ให้ทำการเจาะรูด้วยดอกสว่านจนรูมีเส้นผ่านศูนย์กลางขนาดเท่ากับขนาดหกเหลี่ยมที่ต้องการจะทำ แต่ต้องให้รูลึกกว่าความลึกที่ต้องการจะทำหกเหลี่ยมเล็กน้อยสำหรับให้มีช่องว่างในการคายเศษ 2. ใช้ชุดด้ามจับพร้อมหัวทูลหกเหลี่ยม ดันเข้าตรงกลางอย่างช้าๆ เพื่อให้มีดเฉือนเนื้อโลหะออกทีละน้อย แนะนำเริ่มใช้รอบหมุนประมาณ 500 รอบต่อนาที (rpm) แล้วค่อยปรับค่าขึ้นลงตามหน้างาน พร้อมทั้งฉีดน้ำหล่อเย็นให้เพียงพอเพื่อยืดอายุหัวทูลหกเหลี่ยม 3. หากใช้กับเครื่อง CNC ใช้ฟีดที่ประมาณ 0.02 – 0.1 มม./รอบ (mm/rev.) ขึ้นกับความแข็งของชิ้นงาน โดยแนะนำให้เริ่มทดลองฟีดตั้งแต่ 0.02 มม./รอบ แล้วค่อยๆปรับขึ้นหาค่าที่เหมาะสม 4. หลังจากตีรูเหลี่ยมแล้ว ให้ใช้ดอกสว่านแทงเก็บเศษในก้นรูให้สวยงาม 5. อาจทำแชมเฟอร์ (Chamfer) ที่ขอบรูเล็กน้อย เพื่อให้ง่ายต่อการใช้ประแจขัน หัวทูลมีอายุการใช้งานระหว่าง 200 – 500 ชิ้นงาน โดยขึ้นอยู่กับหลายปัจจัยได้แก่ - ขนาดของรูหกเหลี่ยม ยิ่งรูขนาดเล็กทูลยิ่งสึกหรอน้อย - ความตรงศูนย์ของยันศูนย์หรือของป้อมมีด อันนี้มีผลกับอายุหัวมีดอย่างมาก ควรปรับตั้งให้หัวมีดหกเหลี่ยมเข้าตรงกลางรูมากที่สุด - ชนิดและความแข็งของวัสดุชิ้นงาน - การใช้น้ำหล่อเย็น - ค่า Tolerant ของรูที่รับได้ - อื่นๆ ชนาดของทูลโดยประมาณดังในภาพประกอบ
