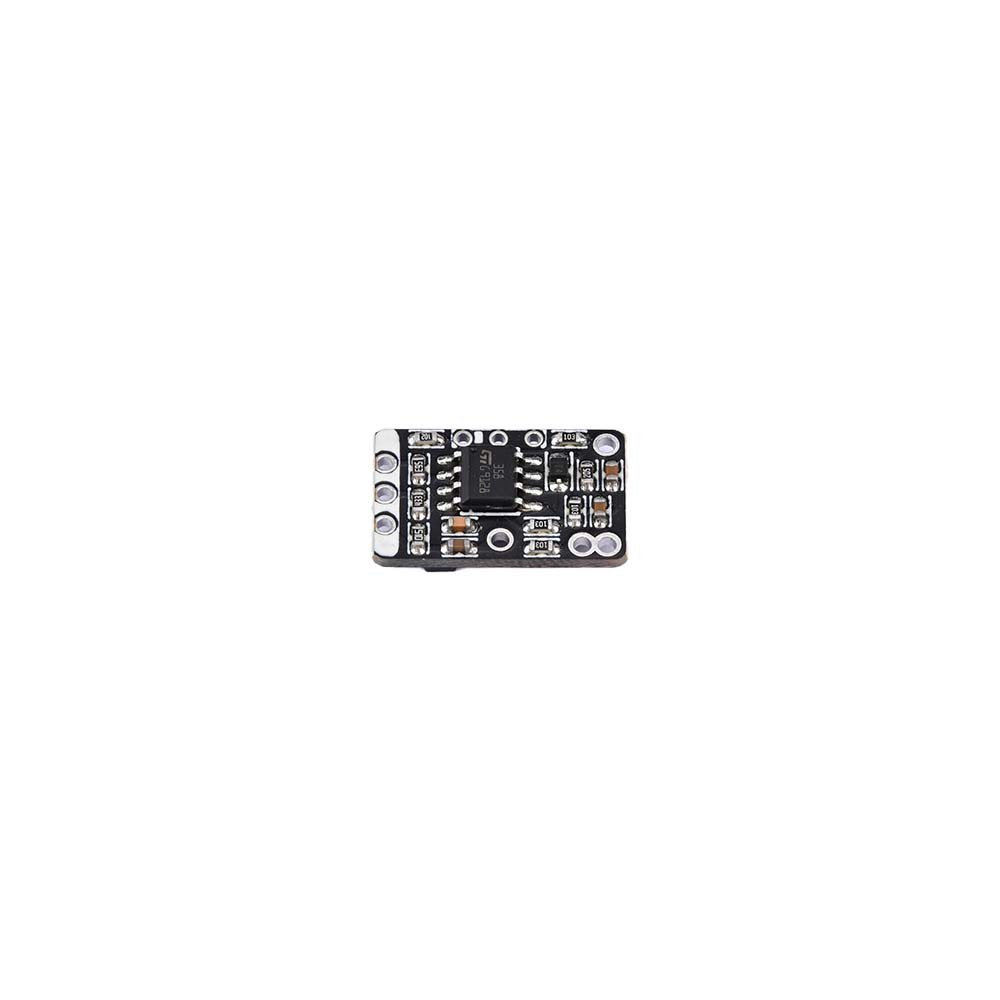

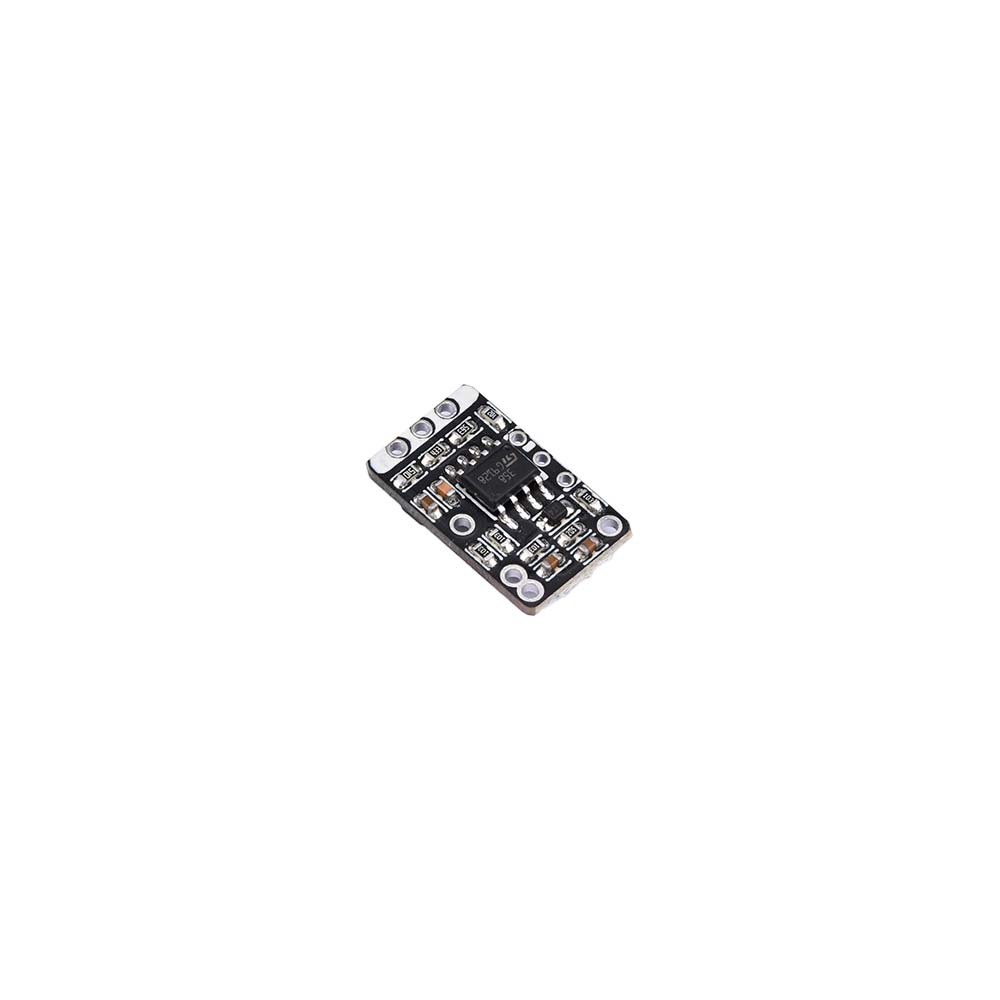

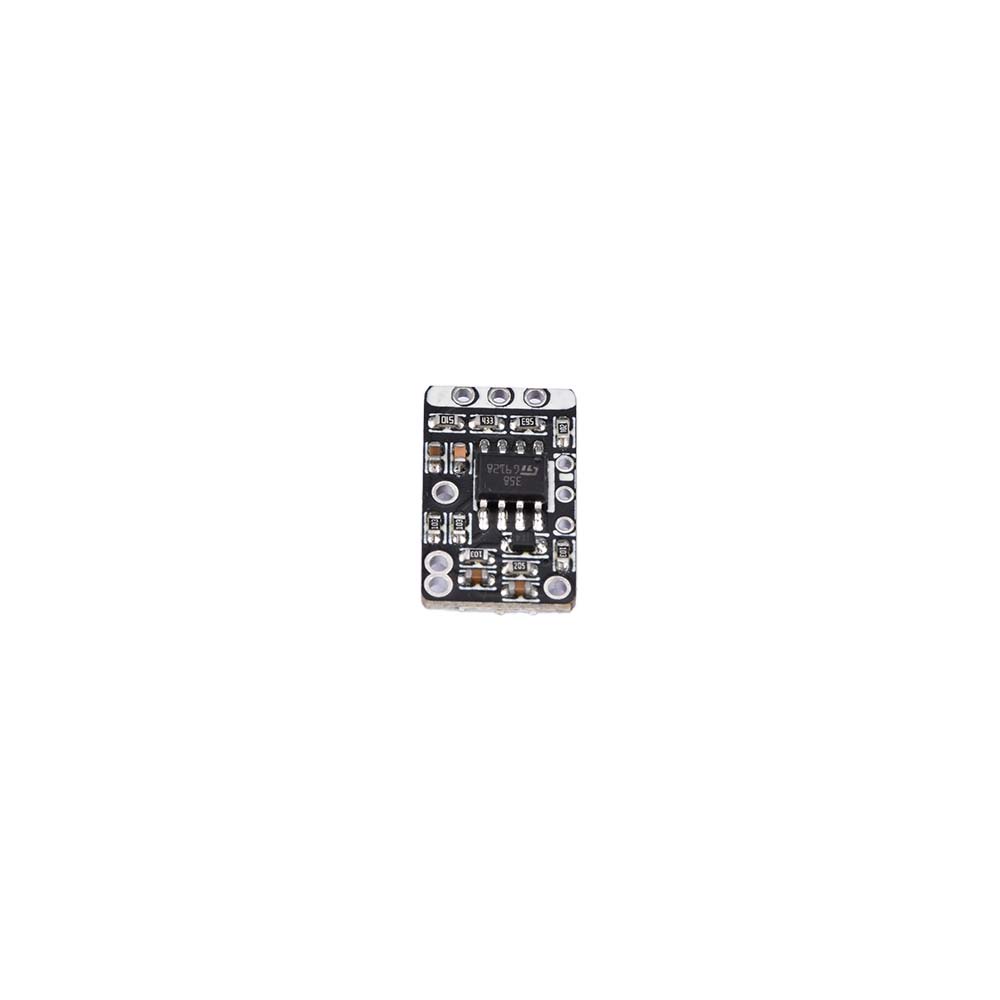

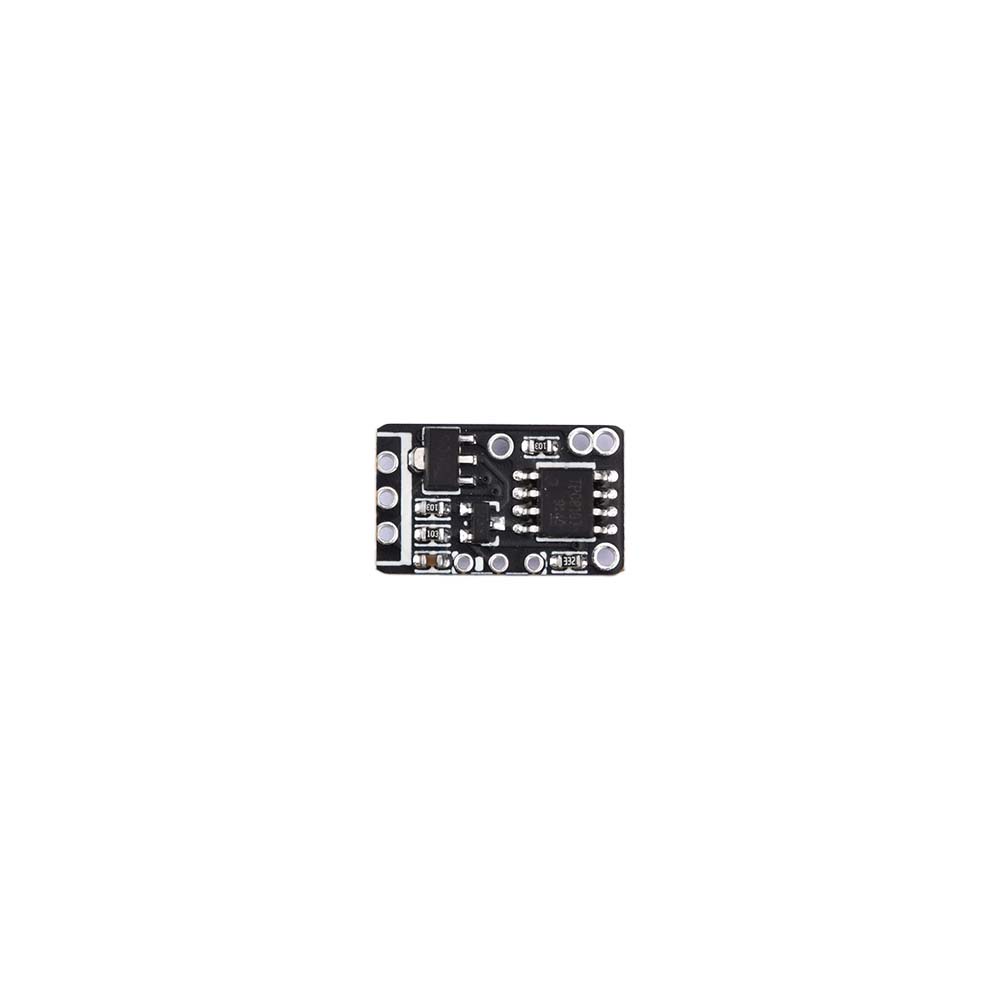

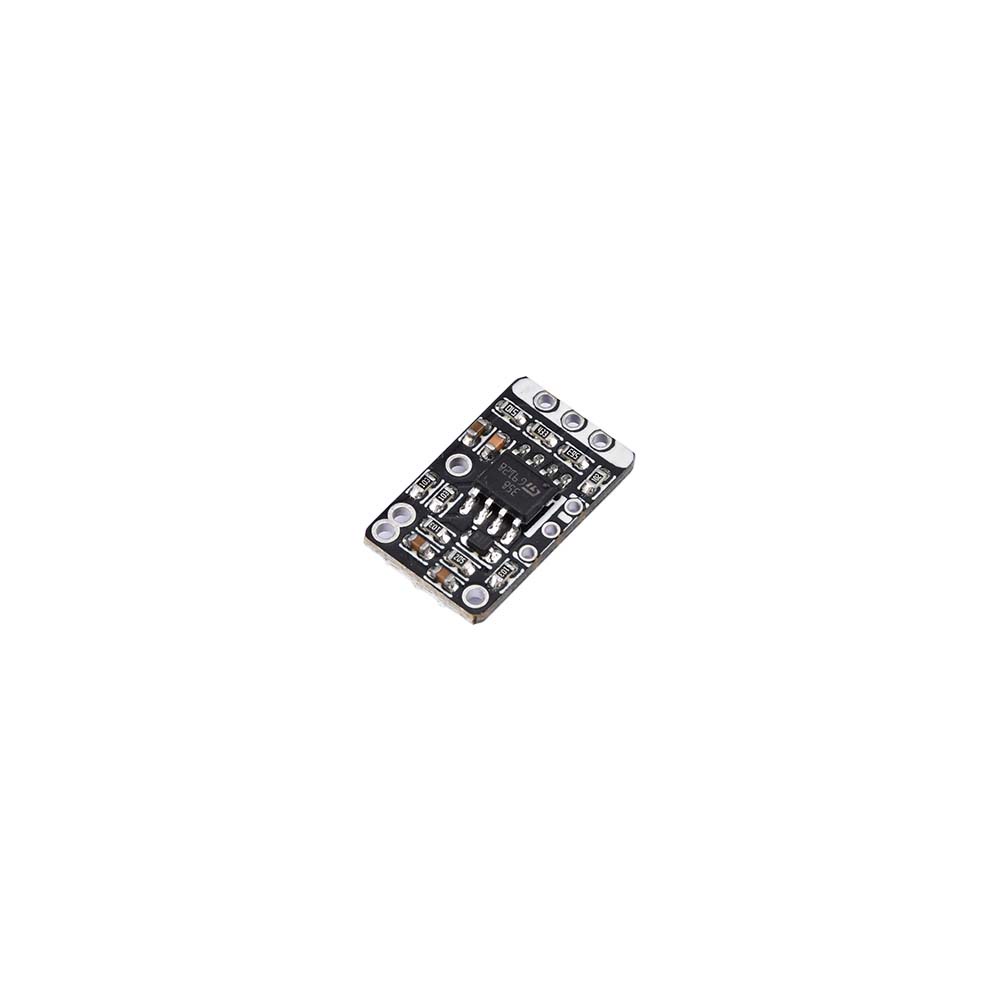

Aideepen T12 บอร์ดควบคุมบัดกรี ขนาดเล็ก DIY สําหรับบัดกรีเหล็ก DC18~24V

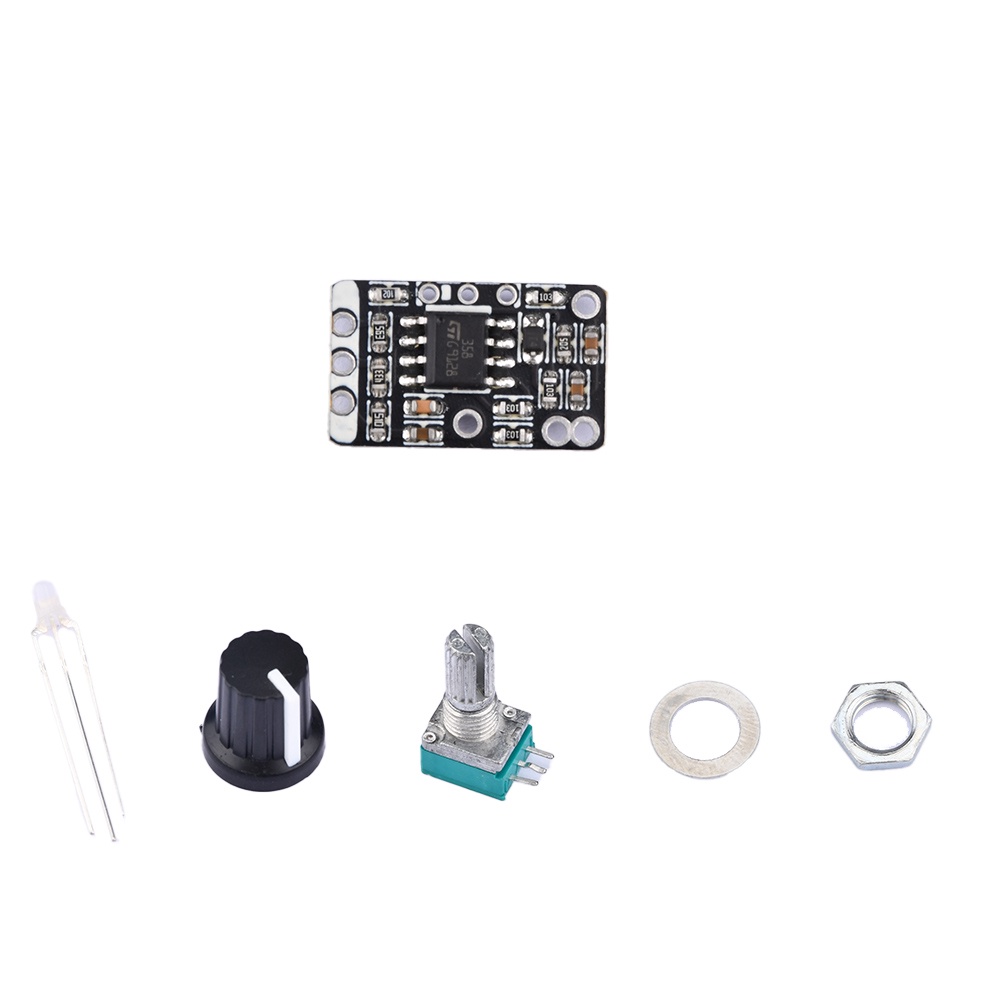

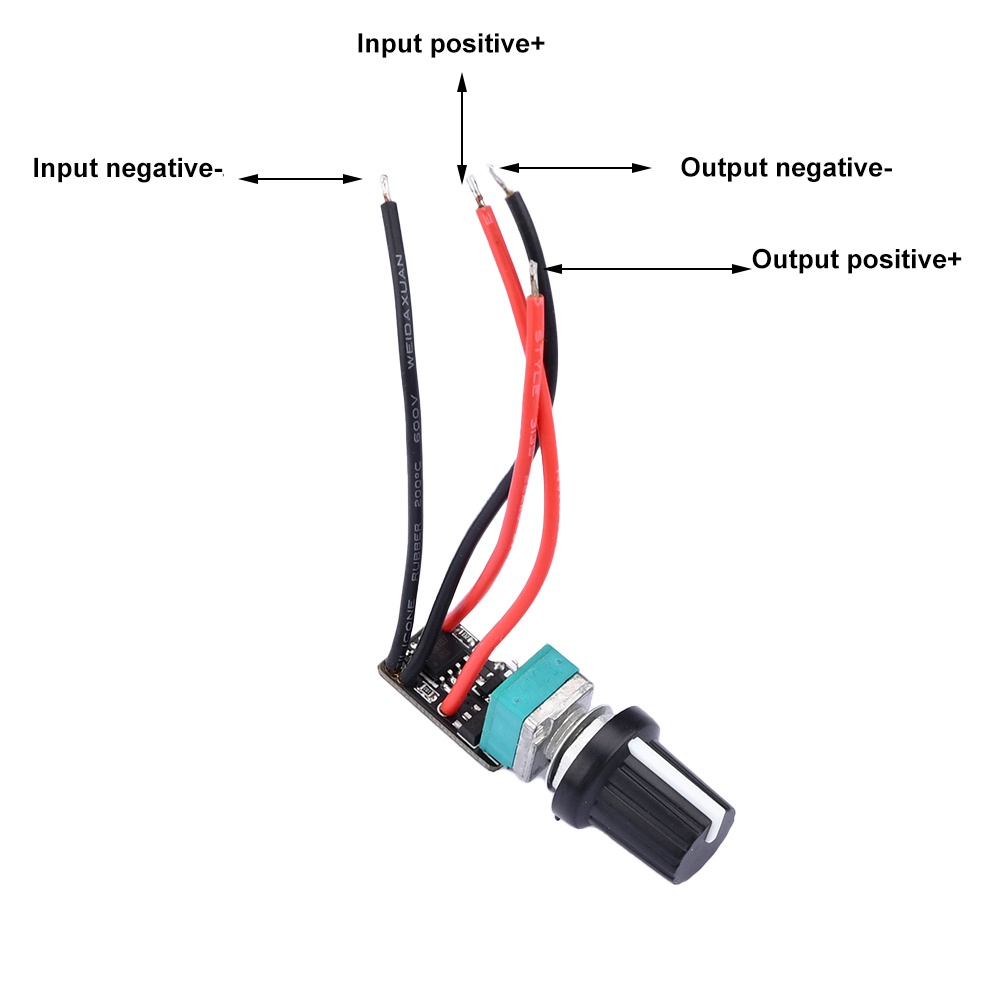

คุณสมบัติ: 1.ผลการทำความร้อนที่รวดเร็ว 2.ช่วงอุณหภูมิที่กว้างขึ้น 3.ความเป็นเส้นตรงที่ดีขึ้น 4.แผงควบคุมขนาดกะทัดรัด 5.เหมาะกับการผลิต DIY ต่างๆ พารามิเตอร์พารามิเตอร์: แรงดันไฟฟ้าอินพุต: DC 18~24V (แรงดันไฟฟ้าที่ดีที่สุดคือ 24V) กระแสไฟ: 1.5A ~ 3A. ช่วงอุณหภูมิ: ประมาณ 200~480 ℃ ช่วงอุณหภูมิที่กว้างขึ้นและความเป็นเส้นที่ดีกว่ารุ่นก่อนหน้า) โครงร่างขนาด: ยาว 1.75 ซม., กว้าง 1.06 ซม., หนาสูงสุด 0.45 ซม. (ข้อผิดพลาด 0.04 ซม. ในโครงร่าง) สถานะแผงควบคุมไฟแสดงสถานะการทำงาน: เมื่อไม่มีหัวแร้ง: ไฟสีแดงจะกะพริบในขณะที่เปิดเครื่องจากนั้นไฟสีเขียวจะสว่างขึ้นอย่างรวดเร็ว ติดตั้งหัวแร้ง: หลังจากเปิดเครื่องไฟสีแดงจะติดเป็นเวลา 6-8 วินาทีจากนั้นเปลี่ยนเป็นสถานะการกะพริบสลับสีแดง - เขียว ความเร็วในการกระพริบของแสงสีแดงเกี่ยวข้องกับอุณหภูมิ ยิ่งอุณหภูมิสูงเท่าไหร่อุณหภูมิก็จะยิ่งกะพริบเร็วขึ้นและอุณหภูมิสูงสุดจะอยู่ในสถานะกระพริบระเบิด แพ็คเกจรวม: แพ็คเกจ 1: บอร์ดควบคุม 1X แพ็คเกจ 2: บอร์ดควบคุม 1X โพเทนชิออมิเตอร์ 1x ลูกบิด 1x ลูกบิด 1x ตัวบ่งชี้สองสี 1x สองสี คำอธิบายแหล่งจ่ายไฟ: T12 เป็นโหลดที่มีค่าความต้านทานคงที่ 8 โอห์มดังนั้นคุณต้องทดสอบความจุกระแสไฟขาออกจริงของแหล่งจ่ายไฟภายใต้แรงดันไฟฟ้านี้ตามตารางต่อไปนี้เมื่อเลือกแหล่งจ่ายไฟ. สามารถใช้ได้ตราบใดที่สามารถเข้าถึงได้และจะดีกว่าที่จะเกินโดยไม่มีปัญหาใด ๆ โน้ต 1: กำลังไฟฟ้า T12 ขึ้นอยู่กับแรงดันไฟฟ้าอินพุต ตัวอย่างเช่นแหล่งจ่ายไฟที่มีเอาต์พุต 16V สามารถเข้าถึงกำลังไฟสูงสุด 32W ได้ตราบใดที่กระแสไฟตรงตามข้อกำหนดขั้นต่ำเช่นแหล่งจ่ายไฟที่มีเอาต์พุต 16V เท่านั้นแม้ว่ากระแสไฟขาออกจะเป็น 4.5A เท่านั้น เอฟเฟกต์การใช้งานจริงเหมือนกับแหล่งจ่ายไฟ 16V และ 2A ข้อควรระวัง: แผงควบคุมสามารถใช้ได้เฉพาะแหล่งจ่ายไฟ DC เท่านั้น หากเป็นหม้อแปลงโปรดเพิ่มวงจรวงจรเรียงกระแส ความทนทานสูงสุดของแรงดันไฟฟ้าของบอร์ดควบคุมคือ 25.2V หากมีความต้องการพิเศษสามารถโหลดได้สูงสุด 25.2V อย่างไรก็ตามเนื่องจาก T12 ใช้พลังงานจาก 24V หากใช้ภายใต้แรงดันสูงเกินไปอายุการใช้งานของหัวแร้งจะลดลง กรุณาเชื่อมตามแผนภาพการเชื่อมของบอร์ดควบคุมในร้านนี้โปรดเชื่อมตามแผนภาพการเชื่อมของบอร์ดควบคุมในร้านนี้ คณะกรรมการควบคุมมีขนาดเล็กมากและต้องใช้มูลนิธิอิเล็กทรอนิกส์และความสามารถในการลงมือปฏิบัติบางอย่าง ปัญหาที่พบบ่อยที่สุดคืออินพุตการเชื่อมต่อบวกและลบย้อนกลับตำแหน่งปลั๊กการบินเชื่อมกันอย่างดีการตรวจสอบระวังแผงวงจรเป็นอย่างมาก หัวแร้งไม่ควรเคลื่อนย้ายไปยังชิ้นส่วนอื่น ๆ เมื่อเชื่อมและควรเคลือบลวดดีบุกก่อนเชื่อมเพื่อให้ติดกระป๋องได้ง่ายเพื่อป้องกันไม่ให้ แผงวงจรและชิ้นส่วนอิเล็กทรอนิกส์อื่น ๆ เสียหายจากอุณหภูมิสูงหลังจากเชื่อมนานเกินไป ชุดอุปกรณ์นี้จำเป็นต้องมีรากฐานอิเล็กทรอนิกส์บางอย่างและความสามารถในการประกอบด้วยมือของตัวเอง บอร์ดควบคุมจะถูกส่งออกไปหลังจากการทดสอบ การเชื่อมต่อเชิงบวกและเชิงลบอาจทำให้บอร์ดไหม้และการเชื่อมต่อเอาต์พุตอาจทำให้สีแดงไหม้ได้ ไม่มีบริการด้านเทคนิค เข้าใจแล้ว!
