โมดูลรีเลย์ล็อคประตูรถยนต์ไฟฟ้า NFC 13.56mhz

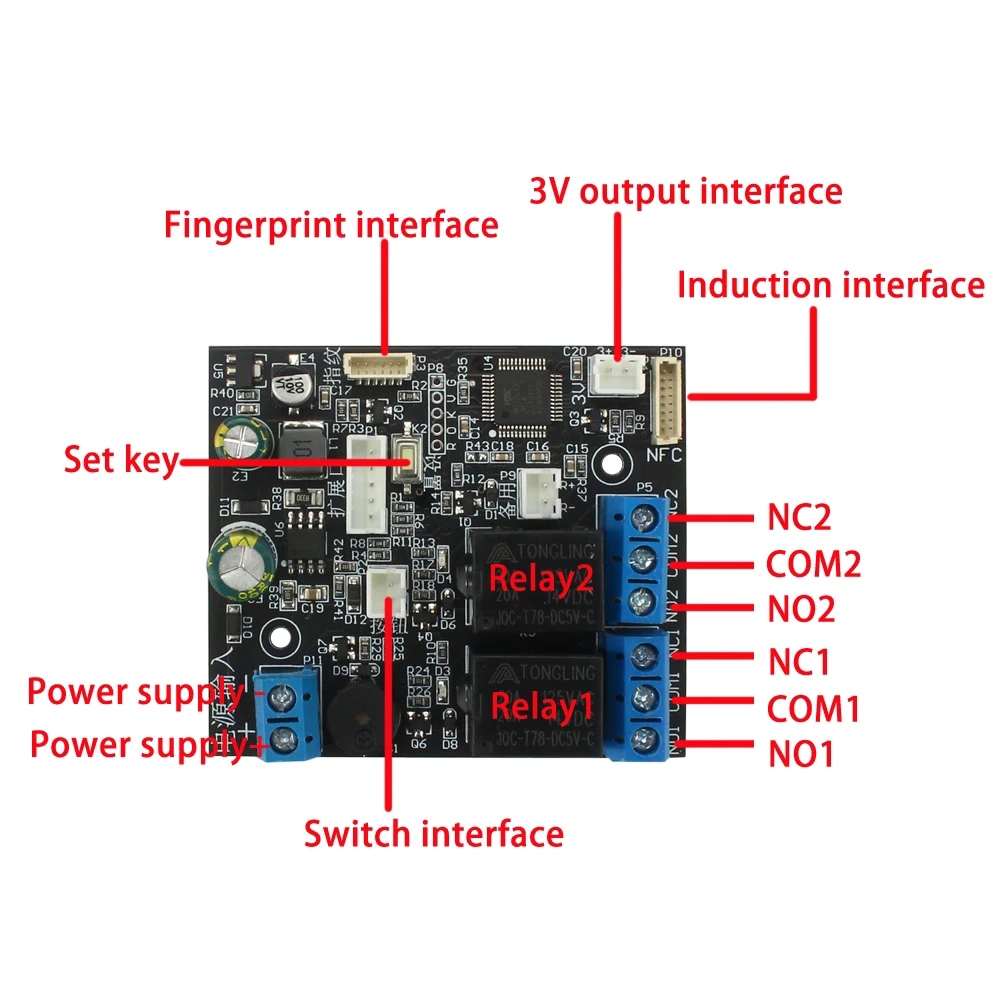

พารามิเตอร์ผลิตภัณฑ์: แรงดันไฟฟ้าอินพุต: DC10V-DC120V อ่านการ์ดประเภท: 13.56mhz วิธีการปลดล็อก: บัตร IC, ลายนิ้วมือ, โทรศัพท์มือถือ NFC ความจุการ์ด: 100 ชิ้น ความจุลายนิ้วมือ: 300 ชิ้น โหมดควบคุม: โหมดควบคุม 10 โหมด สามารถปรับความล่าช้าของรีเลย์และเวลารอได้) ก่อนใช้งาน NFC คุณต้องเปิดสวิตช์ NFC ในการตั้งค่าโทรศัพท์ โทรศัพท์ Android สามารถใช้ได้หลังจากที่คุณสร้างการ์ดเปล่าในแอพ Wallet Android เท่านั้น สำหรับ iPhone คุณต้องเพิ่มบัตรรถบัสหรือบัตรธนาคารลงในแอพ "กระเป๋าสตางค์" ของโทรศัพท์ บัตรรถบัสสามารถตรวจจับได้หลังจากที่ชาร์จแล้วเท่านั้น ไฟแสดงสถานะการแสดงผลของจอภาพ สีน้ำเงินกะพริบครั้งเดียว: แสดงว่าโหมดรีเลย์ 11 1) ลายนิ้วมือหรือการ์ดปลดล็อกสำเร็จเอาต์พุตอินเทอร์เฟซ 3V รอ 1S รีเลย์ 1 เชื่อมต่อ 0.5S ตัดการเชื่อมต่อ ลายนิ้วมือหรือการ์ดจะถูกปลดล็อคสำเร็จอีกครั้ง 2) รีเลย์ 2 จะถูกตัดการเชื่อมต่อหลังจากเชื่อมต่อ 0.5 วินาทีและอินเทอร์เฟซ 3V จะถูกปิด ไฟกะพริบสีน้ำเงินสองครั้ง: แสดงโหมดรีเลย์ 2 กะพริบสีน้ำเงินสองครั้ง: แสดงโหมดรีเลย์ 2 1) หากปลดล็อกลายนิ้วมือหรือการ์ดสำเร็จให้เชื่อมต่อรีเลย์ 1 หากลายนิ้วมือหรือการ์ดล้มเหลวที่จะปลดล็อกอีกครั้งรีเลย์ 1 จะถูกปลดการเชื่อมต่อ 2) หากปลดล็อกลายนิ้วมือหรือการ์ดสำเร็จอีกครั้งจะเชื่อมต่อรีเลย์ 2 ด้วย หลังจากปล่อยนิ้วหรือถอดการ์ดรีเลย์ 2 จะปิดทันที 3) ตรวจสอบการ์ดหรือลายนิ้วมืออีกครั้งและปลดการเชื่อมต่อรีเลย์ 1 โดยไม่คำนึงถึงความสำเร็จหรือความล้มเหลว ไฟแสดงสถานะกะพริบเป็นสีน้ำเงินสามครั้ง: แสดงโหมดรีเลย์ 3 1) หากลายนิ้วมือของผู้ดูแลระบบหรือการ์ดการจัดการถูกปลดล็อกสำเร็จจะเชื่อมต่อรีเลย์ 1 เมื่อปลดล็อกแล้วรีเลย์ 1 จะถูกตัดการเชื่อมต่อ 2) หากลายนิ้วมือหรือการ์ดผู้ใช้ของผู้ใช้ทั่วไปถูกปลดล็อกสำเร็จรีเลย์ 2 จะถูกตัดการเชื่อมต่อหลังจากเชื่อมต่อ 0.5 วินาที ไฟสีน้ำเงินกะพริบสี่ครั้ง: แสดงถึงโหมดรีเลย์ 44 1) หลังจากปลดล็อกลายนิ้วมือหรือการ์ดบริหารของผู้ดูแลระบบแล้วรีเลย์ 1 จะเชื่อมต่อและหลังจากปลดล็อกสำเร็จอีกครั้งรีเลย์ 1 จะถูกปลดการเชื่อมต่อ 2) หลังจากปลดล็อกการ์ดผู้ใช้เรียบร้อยแล้วรีเลย์ 2 จะถูกตัดการเชื่อมต่อหลังจากเชื่อมต่อ 0.5 วินาที 3) หลังจากใช้ลายนิ้วมือของผู้ใช้เพื่อปลดล็อกสำเร็จรีเลย์เสริม 3 จะถูกตัดการเชื่อมต่อหลังจากเชื่อมต่อ 0.5 วินาที ไฟสีฟ้ากะพริบห้าครั้ง: แสดงโหมดรีเลย์ 5: 1) หากลายนิ้วมือของผู้ดูแลระบบหรือการ์ดการจัดการถูกปลดล็อกสำเร็จจะเชื่อมต่อรีเลย์ 1 เมื่อปลดล็อคสำเร็จอีกครั้งทั้งรีเลย์ 1 และ 2 จะถูกตัดการเชื่อมต่อ 2) หลังจากปลดล็อกการ์ดผู้ใช้ทั่วไปแล้วให้ปลดล็อกรีเลย์ 2 เชื่อมต่อ เมื่อปลดล็อกแล้วรีเลย์ 2 จะถูกตัดการเชื่อมต่อ 3) หากปลดล็อกลายนิ้วมือสำเร็จสำหรับผู้ใช้ทั่วไปให้ตัดการเชื่อมต่อกับรีเลย์ 3 หลังจากเชื่อมต่อ 0.5 วินาที ไฟสีฟ้ากะพริบหกครั้ง: แสดงโหมดรีเลย์ 6 1) หากลายนิ้วมือหรือการ์ดถูกปลดล็อกสำเร็จรีเลย์ 1 และ 2 จะเชื่อมต่อพร้อมกัน ตัดการเชื่อมต่อหลังจาก 0.5 วินาที ไฟแสดงสถานะสีน้ำเงินจะกะพริบเจ็ดครั้ง: แสดงโหมดรีเลย์ 7 1) หากปลดล็อกลายนิ้วมือหรือการ์ดสำเร็จให้เชื่อมต่อรีเลย์ 1 และ 2 พร้อมกัน หลังจากปลดล็อกอีกครั้งรีเลย์ 1 และ 2 จะถูกปลดการเชื่อมต่อพร้อมกัน การกะพริบสีน้ำเงินแปดครั้ง: แสดงโหมดรีเลย์ 8 1) ลายนิ้วมือหรือการ์ดปลดล็อกสำเร็จเอาต์พุตอินเทอร์เฟซ 3V รอ 1S รีเลย์ 1 เชื่อมต่อ 0.5S ตัดการเชื่อมต่อ เปิดเครื่องตามลำดับ (เปิดรีเลย์ 3) 2) หากการปลดล็อกลายนิ้วมือล้มเหลวหรือการ์ดจะถูกปลดล็อกอีกครั้งรีเลย์ 2 จะถูกถอดการเชื่อมต่อหลังจากเชื่อมต่อเป็นเวลา 0.5S และอินเทอร์เฟซ 3V จะถูกตัดการเชื่อมต่อหลังจาก 5 วินาที การตัดการเชื่อมต่อรีเลย์ 3) ไฟสีฟ้ากะพริบเก้าครั้ง: แสดงโหมดรีเลย์ 9 ปลดล็อกลายนิ้วมือการจัดการหรือการ์ดจัดการ 1) ปลดล็อกสำเร็จเอาต์พุตอินเทอร์เฟซ 3V รอ 1S รีเลย์ 1 เชื่อมต่อ 0.5S ที่ตัดการเชื่อมต่อ เปิดเครื่องตามลำดับ (เปิดรีเลย์ 3) 2) หลังจากปลดล็อกลายนิ้วมือผู้ใช้หรือการ์ดผู้ใช้เรียบร้อยแล้วรีเลย์ 2 จะถูกปลดการเชื่อมต่อหลังจากเชื่อมต่อเป็นเวลา 0.5S และอินเทอร์เฟซ 3V จะถูกปลดการเชื่อมต่อหลังจากล่าช้า 5 วินาที การตัดการเชื่อมต่อรีเลย์ 3) ไฟสีฟ้ากะพริบสิบครั้ง: แสดงโหมดรีเลย์ 10 ปลดล็อกลายนิ้วมือการจัดการหรือการ์ดจัดการ 1) ปลดล็อกสำเร็จเอาต์พุตอินเทอร์เฟซ 3V รอ 1S รีเลย์ 1 เชื่อมต่อ 0.5S ที่ตัดการเชื่อมต่อ การ์ดผู้ใช้ถูกปลดล็อกเรียบร้อยแล้วและเชื่อมต่อรีเลย์ 2 ปลดการเชื่อมต่อหลังจาก 0.5S; พอร์ต 3V จะปิดหลังจากล่าช้า 5 วินาที 3) ลายนิ้วมือของผู้ใช้ถูกปลดล็อกสำเร็จและเชื่อมต่อรีเลย์ 3 แล้ว การตัดการเชื่อมต่อหลังจาก 0.5S.
