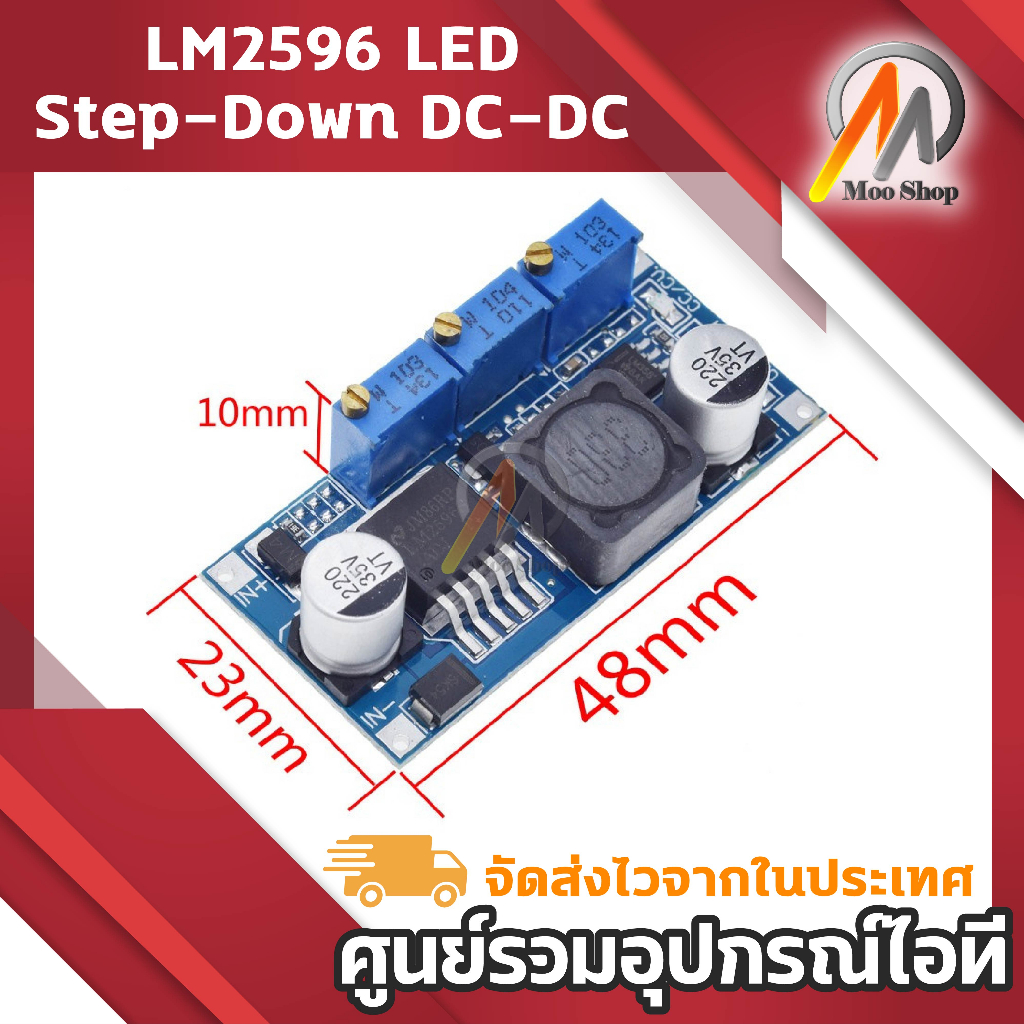

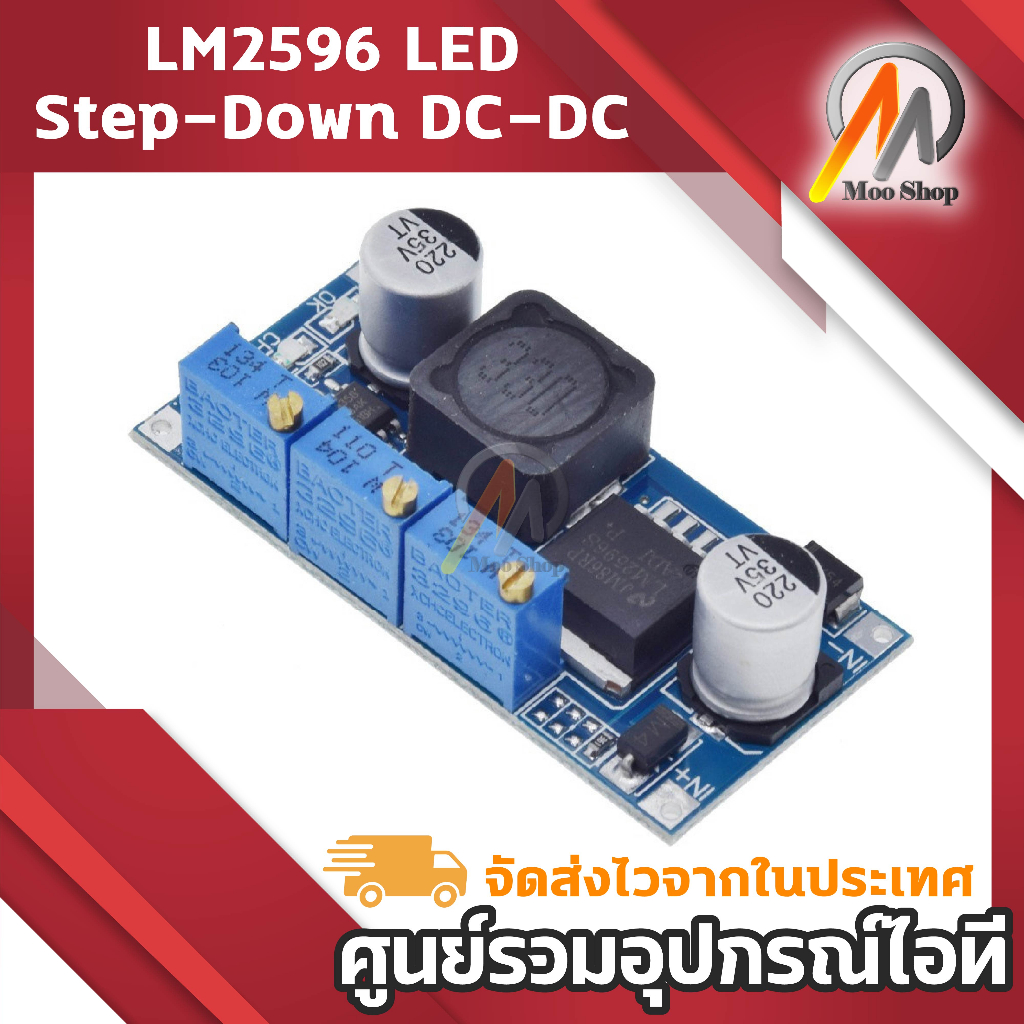

LM2596 LED Driver DC-DC Step-down Adjustable CC/CV Power Supply Module

คำอธิบาย: คุณสมบัติ: 1. แก้ไขให้กระแสไฟเป็น 0.1 เท่าของค่ากระแสคงที่ (ชาร์จเมื่อใช้เพื่อระบุว่าแบตเตอรี่เต็มหรือไม่) 2. ไดโอดป้องกันการกลับขั้วอินพุตที่เพิ่มขึ้น; 3. ใช้ IC อ้างอิงเฉพาะและตัวต้านทานการสุ่มตัวอย่างที่มีความแม่นยำสูง เพื่อให้กระแสคงที่มีเสถียรภาพมากขึ้น (20 องศาถึง 100 องศา กระแสคงที่ 1A เมื่ออุณหภูมิลอยต่ำกว่า 1%) เหมาะอย่างยิ่งสำหรับไดรเวอร์ LED * ไดรฟ์กระแสคงที่ LED กำลังสูง *เครื่องชาร์จแบตเตอรี่ลิเธียม (รวมถึงเฟอร์โรอิเล็กทริก) * เครื่องชาร์จแบตเตอรี่ 4V, 6V, 12V, 14V, 24V *นิเกิลแคดเมียม เครื่องชาร์จแบตเตอรี่แบบนิกเกิลเมทัลไฮไดรด์ * แผงเซลล์แสงอาทิตย์และกังหันลม ข้อมูลจำเพาะ: * คุณสมบัติของโมดูล: โมดูลกระแสและแรงดันคงที่แบบไม่แยก * การแก้ไข: การแก้ไขแบบไม่ซิงโครนัส * แรงดันไฟฟ้าเข้า: 7V-35V * แรงดันขาออก: 1.25V-30V * กระแสไฟขาออก: ปรับได้สูงสุด 3A *ประสิทธิภาพการแปลง: 92% (สูงสุด) * ความถี่ในการสลับ: 150KHz *ระลอกเอาต์พุต: 50mV (สูงสุด) แบนด์วิดท์ 20M *โหลดระเบียบ: ± 0.5% * การควบคุมแรงดันไฟฟ้า: ± 2.5% *อุณหภูมิในการทำงาน: -40° ถึง +85° *ขนาด:46mmx23mmx10mm/1.81\"x0.91\"x0.39\"(นิ้ว) (โดยประมาณ) การใช้แบตเตอรี่: * ตรวจสอบแรงดันและกระแสของแบตเตอรี่ที่คุณต้องการชาร์จ * ปรับโพเทนชิออมิเตอร์แรงดันคงที่เพื่อให้แรงดันขาออกเหมือนกับแรงดันประจุ * ทิศทางการปรับโพเทนชิออมิเตอร์: ตามเข็มนาฬิกา (เพิ่มขึ้น), ทวนเข็มนาฬิกา (ลดลง) *ใช้มัลติมิเตอร์ในสเกลกระแส 10A เพื่อวัดกระแสไฟลัดวงจรเอาต์พุต และปรับโพเทนชิออมิเตอร์ปัจจุบันเพื่อให้แน่ใจว่ากระแสเอาต์พุตเป็นค่ากระแสชาร์จที่คาดไว้ * กระแสไฟชาร์จของไฟถ่ายโอนเป็นค่าเริ่มต้น 0.1 เท่าของกระแสไฟชาร์จ (ค่ากระแสไฟคงที่) * เชื่อมต่อกับแบตเตอรี่แล้วลองชาร์จ (สำหรับ 5 ขั้นตอนก่อนหน้านี้ ขั้วอินพุตของโมดูลเชื่อมต่อกับแหล่งพลังงาน โหลดเอาต์พุตไม่ได้เชื่อมต่อกับแบตเตอรี่) การใช้ไดรเวอร์ LED คงที่ในปัจจุบัน: * ตรวจสอบให้แน่ใจว่ากระแสไฟที่ใช้งานและแรงดันไฟฟ้าสูงสุดของ LED ที่คุณต้องการขับ * ปรับโพเทนชิออมิเตอร์แรงดันคงที่เพื่อให้แน่ใจว่าแรงดันขาออกสูงถึง LED แรงดันใช้งานสูงสุด *ใช้มัลติมิเตอร์ในมาตราส่วนกระแส 10A เพื่อวัดกระแสไฟฟ้าลัดวงจรเอาต์พุต และปรับโพเทนชิออมิเตอร์ปัจจุบัน เพื่อให้แน่ใจว่ากระแสเอาต์พุตเป็นกระแสไฟ LED ที่คาดไว้ * เข้าร่วม LED, ทดสอบ (สำหรับ 3 ขั้นตอนข้างต้น, ขั้วอินพุตของโมดูลเชื่อมต่อกับแหล่งจ่ายไฟ, โหลดเอาต์พุตไม่ได้เชื่อมต่อกับ LED) ขอบเขตการใช้งาน: การชาร์จแบตเตอรี่ลิเธียมไอออน: เมื่อแรงดันไฟฟ้าของแบตเตอรี่ลิเธียมไอออนต่ำ หากใช้การชาร์จแบบแรงดันคงที่โดยตรง เนื่องจากแรงดันมากเกินไปทำให้แบตเตอรี่เสียหาย ดังนั้นจากจุดเริ่มต้นที่จะใช้การชาร์จกระแสคงที่. เมื่อชาร์จถึงระดับที่กำหนด จะสลับกลับไปเป็นการชาร์จด้วยแรงดันคงที่โดยอัตโนมัติ เส้นโค้งการชาร์จที่แสดงด้านล่าง: สีแดงคือกระแสไฟฟ้า สีน้ำเงินคือแรงดันไฟฟ้า ในรายการรวมด้วย: 1 x LM2596 DC-DC Step-down โมดูลจ่ายไฟแบบปรับได้โมดูลตัวแปลง LED ไดรเวอร์
