บอร์ดไมโครคอนโทรลเลอร์ Pcbfun Esp32-devkit c Board Type-c Esp32-wrover Esp32-wroom-32d/u

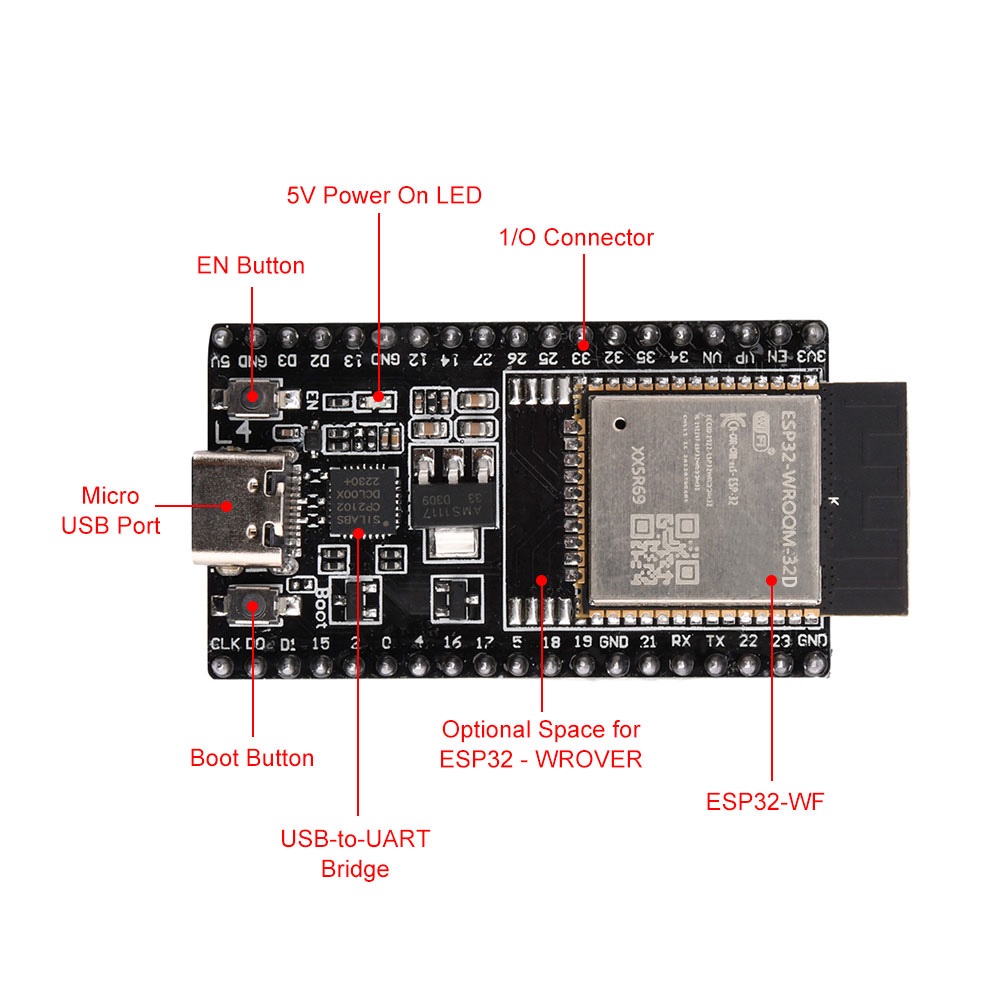

คุณสมบัติ: 1. บอร์ดพัฒนา ESP32 DevKitC ใช้อินเทอร์เฟซ TYPE-C หลักและเมนบอร์ดสามารถติดตั้งโมดูล ESP32: ESP-WROOM-32, ESP-WROOM-32D, ESP-WROOM-32U, ESP32 WROVER 2. บอร์ดพัฒนา ESP32 ระดับเริ่มต้นพร้อมหมุด ESP32 ในตัวที่ง่ายต่อการเชื่อมต่อและใช้งานและสามารถเสียบเข้ากับบอร์ดขนมปังได้อย่างง่ายดาย 3. Devkitc เป็นบอร์ดพัฒนาขนาดเล็กที่ใช้โมดูล ESP32 รองรับฟังก์ชั่น Wi Fi และ Bluetooth พร้อมอุปกรณ์ต่อพ่วงที่หลากหลายช่วยให้ผู้ใช้สามารถพัฒนาผลิตภัณฑ์ได้อย่างง่ายดาย 4. Ldo ออนบอร์ดถูกนำออกและสามารถจ่ายไฟให้กับส่วนประกอบภายนอกได้ กลุ่ม DevKitC ESP32 อินเทอร์เฟซอุปกรณ์ต่อพ่วงที่แตกต่างกันเพื่อช่วยให้ผู้ใช้เริ่มต้นใช้งานร่วมกับการพัฒนาผลิตภัณฑ์ได้อย่างง่ายดาย 5. และผู้ใช้ไม่จำเป็นต้องพิจารณา RF และการออกแบบเสาอากาศเมื่อมีการออกแบบและพัฒนาแอปพลิเคชัน ข้อกำหนดของระบบพื้นฐานนั้นรวมอยู่ในบอร์ดแล้วและผู้ใช้จำเป็นต้องเชื่อมต่อสาย USB เพื่อดำเนินการพัฒนาต่อไป พารามิเตอร์: พารามิเตอร์: บอร์ดพัฒนา DevKitC ESP32 DevKitC: โมดูล ESP32 ใช้ ESP32 En: ปุ่มรีเซ็ต บูต: ปุ่มดาวน์โหลด กดปุ่มบูตค้างไว้ในขณะที่กดปุ่ม EN หนึ่งครั้ง (อย่าปล่อยปุ่มบูตในเวลานี้) เพื่อเข้าสู่โหมด "ดาวน์โหลดเฟิร์มแวร์" และดาวน์โหลดเฟิร์มแวร์ผ่านพอร์ตอนุกรม สะพาน USB-to-UART แบบชิปเดียว ที่สามารถให้อัตราการส่งข้อมูลสูงสุดถึง 3 Mbps อินเทอร์เฟซ TYPE-C: อินเทอร์เฟซ TYPE-C ซึ่งสามารถใช้เป็นแหล่งจ่ายไฟสำหรับแผงวงจรหรือเป็นอินเทอร์เฟซการสื่อสารระหว่าง PC และโมดูล ESP32-WROOM-32 การสื่อสาร: 2.4 GHz Wi Fi + Bluetooth โปรเซสเซอร์: Xtensa @ 32 Bit LX6 โปรเซสเซอร์ดูอัลคอร์ประสิทธิภาพสูงโปรเซสเซอร์ร่วมพลังงานต่ำพิเศษ: โปรเซสเซอร์ Xtensa @ 32 Bit LX6 dual core ประสิทธิภาพสูงโปรเซสเซอร์ร่วมพลังงานต่ำพิเศษ อุปกรณ์ต่อพ่วงหลายชิ้น: ด้วยประสิทธิภาพการใช้พลังงานที่ดีที่สุดประสิทธิภาพ RF เสถียรภาพความคล่องตัวและความน่าเชื่อถือเหมาะสำหรับสถานการณ์การใช้งานต่างๆและข้อกำหนดการใช้พลังงานที่แตกต่างกัน คณะกรรมการการพัฒนาสามารถเลือกได้จากสามวิธีการจ่ายไฟต่อไปนี้: แหล่งจ่ายไฟอินเทอร์เฟซ TYPE-C (ค่าเริ่มต้น) แหล่งจ่ายไฟพิน 5V / GND แหล่งจ่ายไฟพิน 3V3 / GND ขนาด: 54.4 * 27.9 มม Esp-wroom-32d: ชิป ESP32-D0WD Spi: แฟลช 32 Mbit, 3.3 V ออสซิลเลเตอร์คริสตัลคริสตัล: 40 MHz เสาอากาศ: เสาอากาศ PCB ออนบอร์ด โปรโตคอล Wi Fi: 802.11 b / g / n (802.11n ความเร็วสูงสุด 150 Mbps) การรวม A-MPDU และ A-MSDU รองรับช่วงเวลาการป้องกัน 0.4 μ s ช่วงความถี่ 2412~2484 MHz โปรโตคอลบลูทู ธ: สอดคล้องกับมาตรฐาน BT v4.2 BR / EDR และ BT LE ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และตัวปล่อยคลาส 3; AFHF: ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และ Class-3 ออสซิลเลเตอร์คริสตัลในตัว: 40 MHz crystal oscillator แฟลช SPI ในตัว 1:4 MB แรงดันใช้งาน / แรงดันไฟฟ้า: 3.0 V ~ 3.6 V กระแสไฟฟ้าทำงานเฉลี่ย: 80 mA กระแสไฟขั้นต่ำ: 500 mA ช่วงอุณหภูมิสภาพแวดล้อมการทำงานที่แนะนำ: -40 ℃~+85 ℃ Esp-wroom-32u: ชิป ESP32-D0WD Spi: แฟลช 32 Mbit, 3.3 V ออสซิลเลเตอร์คริสตัลคริสตัล: 40 MHz เสาอากาศภายนอก: ขั้วต่อเสาอากาศภายนอกซึ่งต้องใช้ร่วมกับเสาอากาศภายนอก โปรโตคอล Wi Fi: 802.11 b / g / n (802.11n ความเร็วสูงสุด 150 Mbps) การรวม A-MPDU และ A-MSDU รองรับช่วงเวลาการป้องกัน 0.4 μ s ช่วงความถี่ 2412~2484 MHz โปรโตคอลบลูทู ธ: สอดคล้องกับมาตรฐาน BT v4.2 BR / EDR และ BT LE ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และตัวปล่อยคลาส 3; AFHF: ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และ Class-3 ออสซิลเลเตอร์คริสตัลในตัว: 40 MHz crystal oscillator แฟลช SPI ในตัว 1:4 MB แรงดันใช้งาน / แรงดันไฟฟ้า: 3.0 V ~ 3.6 V กระแสไฟฟ้าทำงานเฉลี่ย: 80 mA กระแสไฟขั้นต่ำ: 500 mA ช่วงอุณหภูมิสภาพแวดล้อมการทำงานที่แนะนำ: -40 ℃~+85 ℃ โรเวอร์ ESP32: แรงดันไฟฟ้า: 2.3V ~ 3.6V ความถี่: 2.4GHz ~ 2.5GHz ประเภทการติดตั้ง: SMT อัตราข้อมูลข้อมูล 150Mbps: 150Mbps โปรโตคอล: 802.11b / g / n ความจุ: 4MB โปรโตคอล Wi Fi: 802.11 b / g / n (802.11n ความเร็วสูงสุด 150 Mbps) การรวม A-MPDU และ A-MSDU รองรับช่วงเวลาการป้องกัน 0.4 μ s ช่วงความถี่ 2412~2484 MHz โปรโตคอลบลูทู ธ: สอดคล้องกับมาตรฐานบลูทู ธ V4.2 BR / EDR และบลูทู ธ พลังงานต่ำ Rf: ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm ตัวปล่อย Class-1, Class-2 และ Class-3 AFH อินเทอร์เฟซโมดูลโมดูลโมดูล: การ์ด SD, UART, SPI, SDIO, I2C, LED PWM, มอเตอร์ PWM, I2S, IR, ตัวนับชีพจร, GPIO, เซ็นเซอร์สัมผัสแบบ capacitive, ADC, DAC, TWAI ® (เข้ากันได้กับโปรโตคอล Iso 11898-1 เช่น ข้อกำหนด 2.0 ได้) เซ็นเซอร์บนชิป: เซ็นเซอร์ห้องโถง ออสซิลเลเตอร์คริสตัลในตัว: 40 MHz crystal oscillator แฟลช SPI ในตัว: 4 MB Psram ในตัว: 8 MB แรงดันใช้งาน / แรงดันไฟฟ้าที่ใช้งานได้: 2.3 V ~ 3.6 V กระแสไฟฟ้าทำงาน: เฉลี่ย: 80 mA กระแสไฟจัดหาขั้นต่ำขั้นต่ำ: 500 mA แนะนำสภาพแวดล้อมการทำงานอุณหภูมิ -40 ℃ถึง 85 ℃ แพคเกจประกอบด้วย: คณะกรรมการพัฒนา 1X
