โมดูลรีเลย์ 5V Module Relay 5V สำหรับควบคุมอุปกรณ์ไฟฟ้าด้วย ESP8266 Arduino NodeMCU ESP32

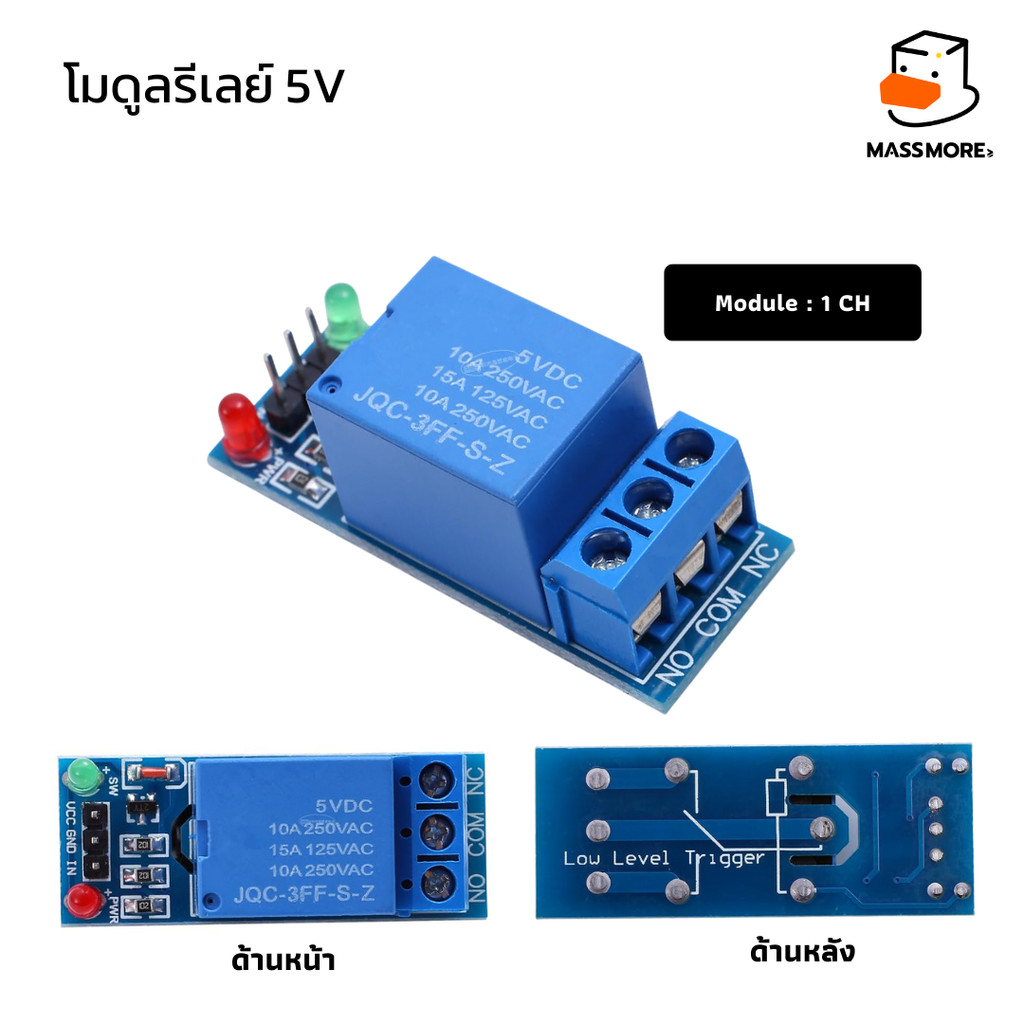

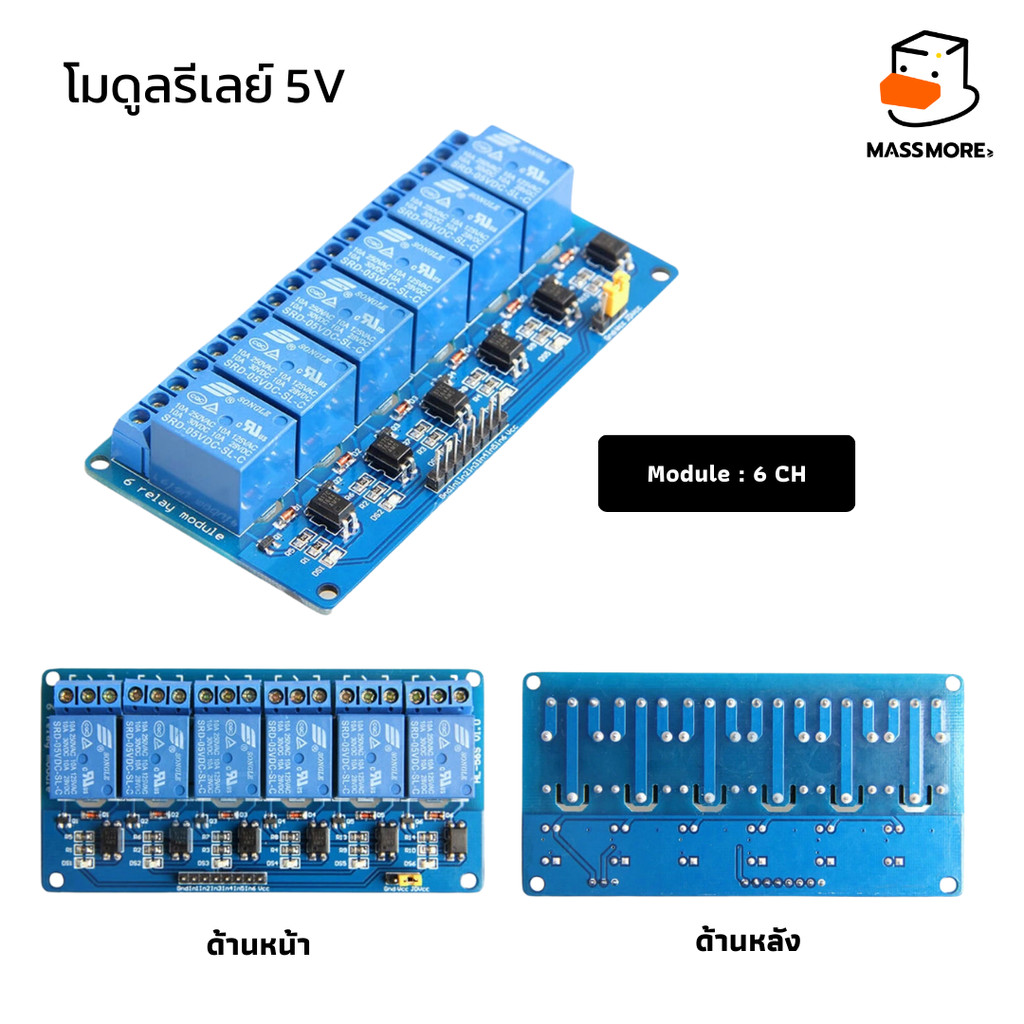

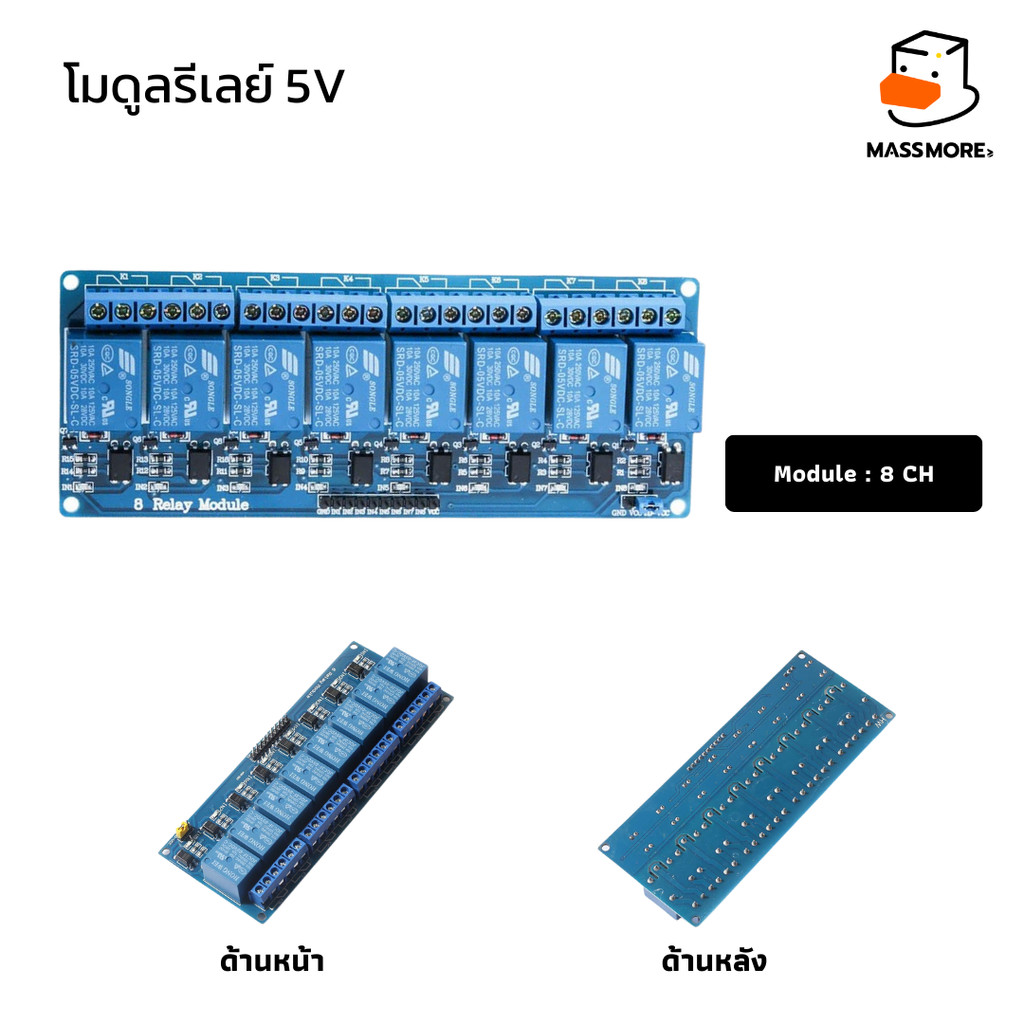

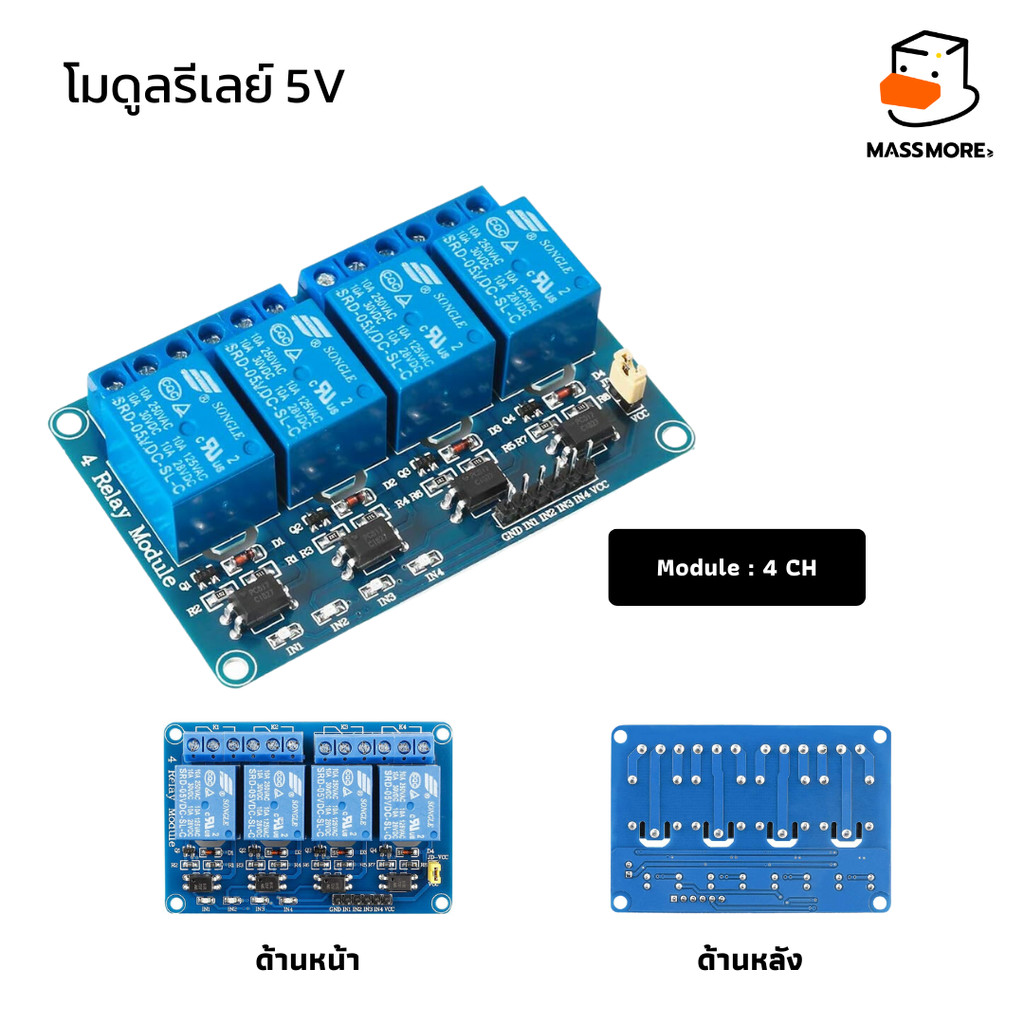

1. ชื่อสินค้า (Product) : โมดูลรีเลย์ 5V (Relay Module) 1, 2, 4, 6, 8 ช่อง พร้อม Opto-Isolator 2. แนะนำ (Introduction) : โมดูลรีเลย์ (Relay Module) คือสวิตช์ไฟฟ้าที่ควบคุมด้วยสัญญาณแรงดันต่ำจากไมโครคอนโทรลเลอร์ เช่น Arduino, ESP32, NodeMCU, หรือ Raspberry Pi เพื่อใช้ในการเปิด-ปิดอุปกรณ์ไฟฟ้าที่ใช้แรงดันและกระแสสูงกว่ามาก เช่น หลอดไฟ 220V, พัดลม, โซลินอยด์วาล์ว หรือปั๊มน้ำ โมดูลนี้ทำหน้าที่เป็น "สะพานไฟ" ที่ปลอดภัยระหว่างวงจรควบคุมแรงดันต่ำและวงจรไฟฟ้ากำลังสูง โดยมี Opto-Isolator (หรือ Optocoupler) ในตัว ช่วยแยกกราวด์ของทั้งสองฝั่งออกจากกันโดยสิ้นเชิง (Galvanic Isolation) เพื่อป้องกันไม่ให้ไฟกระชากหรือสัญญาณรบกวนจากฝั่งไฟฟ้ากำลังสูงสร้างความเสียหายให้กับบอร์ดไมโครคอนโทรลเลอร์ ทำให้เป็นอุปกรณ์พื้นฐานที่สำคัญและปลอดภัยอย่างยิ่งสำหรับงานควบคุมอัตโนมัติและโปรเจกต์ Smart Home 3. คุณสมบัติ (Features) : - ปลอดภัยด้วย Opto-Isolator: มีวงจร Optocoupler ช่วยแยกวงจรควบคุมและวงจรไฟฟ้ากำลัง ป้องกันความเสียหายแก่ไมโครคอนโทรลเลอร์ - ควบคุมง่าย: ใช้สัญญาณลอจิก (Logic) แรงดันต่ำ (3.3V - 5V) ในการควบคุมการเปิด-ปิด - มีไฟ LED แสดงสถานะ: สามารถดูสถานะการทำงานของรีเลย์แต่ละตัวได้ง่ายจากไฟ LED บนบอร์ด - รองรับโหลดไฟฟ้าสูง: หน้าสัมผัส (Contact) ของรีเลย์สามารถทนกระแสได้สูงสุด 10A ที่แรงดัน 250VAC หรือ 30VDC - ติดตั้งสะดวก: มีรูสำหรับยึดสกรูบนบอร์ด และมีขั้วต่อแบบ Screw Terminal สำหรับต่อสายไฟกำลังสูง ทำให้เชื่อมต่อได้ง่ายและมั่นคง - มี Jumper เลือกแหล่งจ่ายไฟ: (สำหรับรุ่น 2 ช่องขึ้นไป) สามารถเลือกได้ว่าจะใช้ไฟ 5V จากบอร์ดควบคุม (VCC) หรือแยกแหล่งจ่ายไฟสำหรับขดลวดรีเลย์ (JD-VCC) เพื่อความเสถียรสูงสุด 4. ข้อมูลสินค้า (Spec data) : - แรงดันขดลวด (Coil Voltage): 5V DC - สัญญาณควบคุม (Trigger Signal): 3.3V - 5V DC - ลอจิกควบคุม (Trigger Logic): Active LOW (รีเลย์ทำงานเมื่อได้รับสัญญาณ LOW หรือ 0V) - พิกัดหน้าสัมผัส (Contact Rating): 10A @ 250VAC / 10A @ 30VDC - จำนวนช่อง (Channels): 1, 2, 4, 6, 8 ช่อง (ขึ้นอยู่กับตัวเลือก) 5. ข้อมูลทางเทคนิค (Specification) : - กระแสที่ใช้ในการทริกเกอร์ (Trigger Current): ประมาณ 5mA ต่อช่อง - กระแสที่ขดลวดรีเลย์ใช้ (Coil Current): ประมาณ 70mA ต่อช่อง - หน้าสัมผัสรีเลย์: 1 Form C (SPDT) ประกอบด้วยขั้ว COM, NO (Normally Open), และ NC (Normally Closed) - อายุการใช้งาน: 100,000 ครั้ง (ทางไฟฟ้า) 6. เปรียบเทียบ (Comparison) : การเลือกรุ่นที่เหมาะสมขึ้นอยู่กับ จำนวนอุปกรณ์ไฟฟ้าที่ต้องการควบคุม หากต้องการควบคุมหลอดไฟเพียง 1 ดวง ให้เลือกใช้รุ่น 1 ช่อง แต่หากเป็นโปรเจกต์ Smart Home ที่ต้องควบคุมทั้งไฟ พัดลม และอุปกรณ์อื่นๆ พร้อมกัน การเลือกรุ่น 4 หรือ 8 ช่องในบอร์ดเดียวจะช่วยให้การเดินสายไฟเป็นระเบียบและประหยัดพื้นที่มากกว่า 7. ตัวอย่างการใช้งาน (Applications): - ระบบบ้านอัจฉริยะ (Smart Home) สำหรับเปิด-ปิดไฟ, พัดลม, เครื่องปรับอากาศ - ระบบรดน้ำต้นไม้อัตโนมัติ (ควบคุมปั๊มน้ำและโซลินอยด์วาล์ว) ระบบควบคุมการเข้า-ออกประตู (ควบคุมกลอนไฟฟ้า Electric Lock) โปรเจกต์หุ่นยนต์ที่ต้องควบคุมมอเตอร์กระแสตรง (DC Motor) ที่ใช้กระแสสูง การเปิด-ปิดเครื่องใช้ไฟฟ้าผ่านอินเทอร์เน็ต (IoT Projects) 8. ตัวอย่างโปรแกรม github : - ตัวอย่างโค้ดควบคุมรีเลย์พื้นฐาน: https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink (เพียงเปลี่ยน LED_BUILTIN เป็นขา GPIO ที่ต่อกับรีเลย์) 9. แพ็คเกจประกอบไปด้วย (Shipping List) : 1 x โมดูลรีเลย์ 5V (ตามจำนวนช่องที่เลือก) ❤️ ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งาน สามารถ Inbox เข้ามาได้เลย ยินดีให้คำแนะนำ ขอบคุณครับ #Massmore #หน้าร้าน #อิเล็กทรอนิกส์ #ร้านอิเล็กทรอนิกส์ #เชียงใหม่ #โมดูลรีเลย์ #RelayModule #Relay5V #Arduino #ESP32 #NodeMCU #ESP8266 #SmartHome #IoT #บ้านอัจฉริยะ #ควบคุมไฟฟ้า #สวิตช์ไฟฟ้า #อิเล็กทรอนิกส์ #DIY #Optocoupler #รีเลย์ #วงจรรีเลย์ #ArduinoRelay #ESP32Relay # automation #เปิดปิดไฟ #Relay1CH #Relay2CH #Relay4CH #Relay8CH
