บอร์ดควบคุมมอเตอร์DC 6-12- 24Vdc Forward /Reverse 12vdc@20A 24vdc@10A

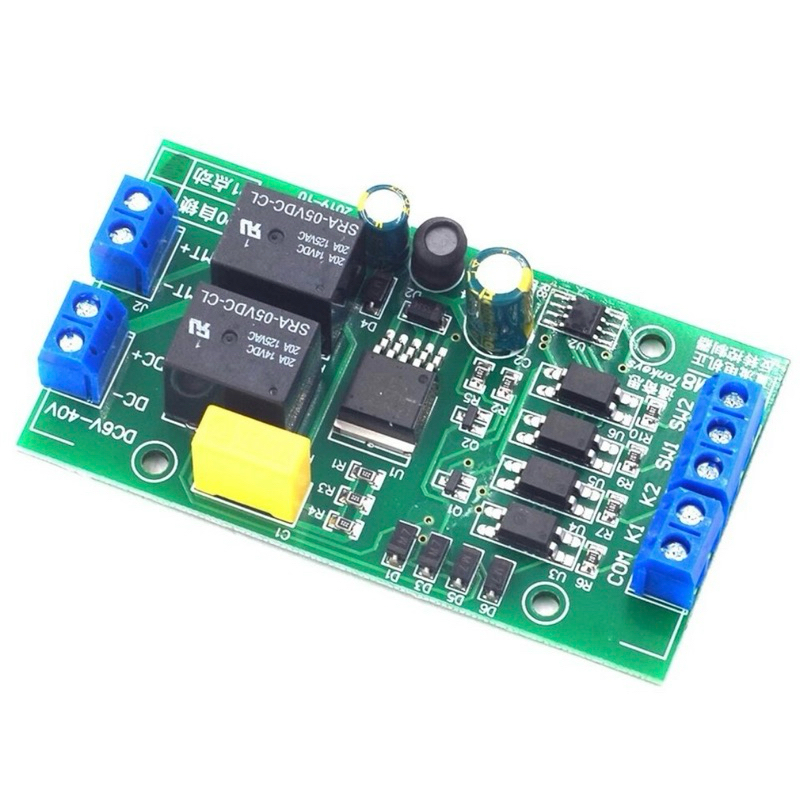

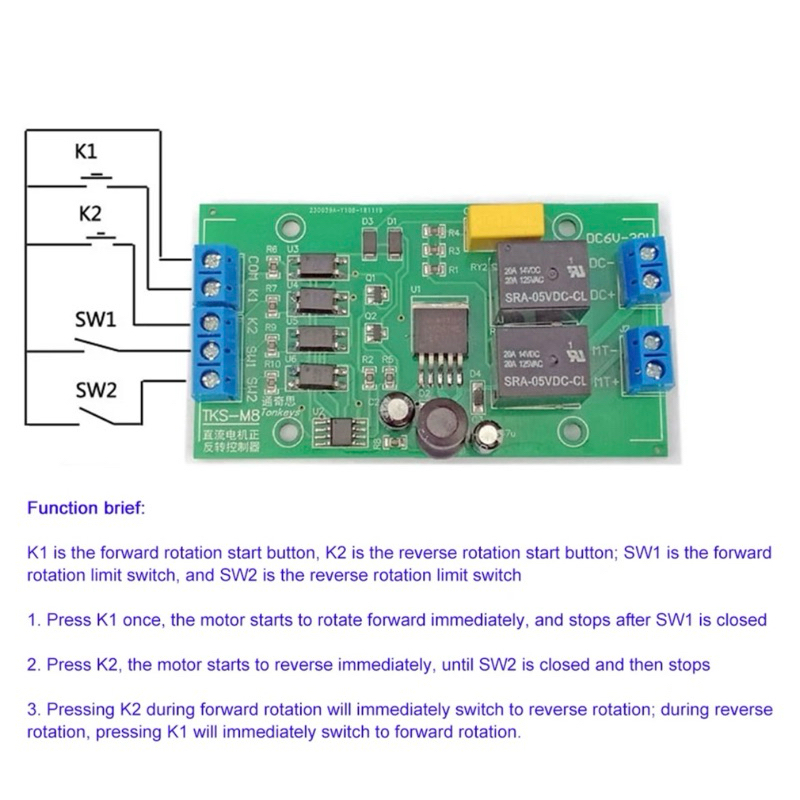

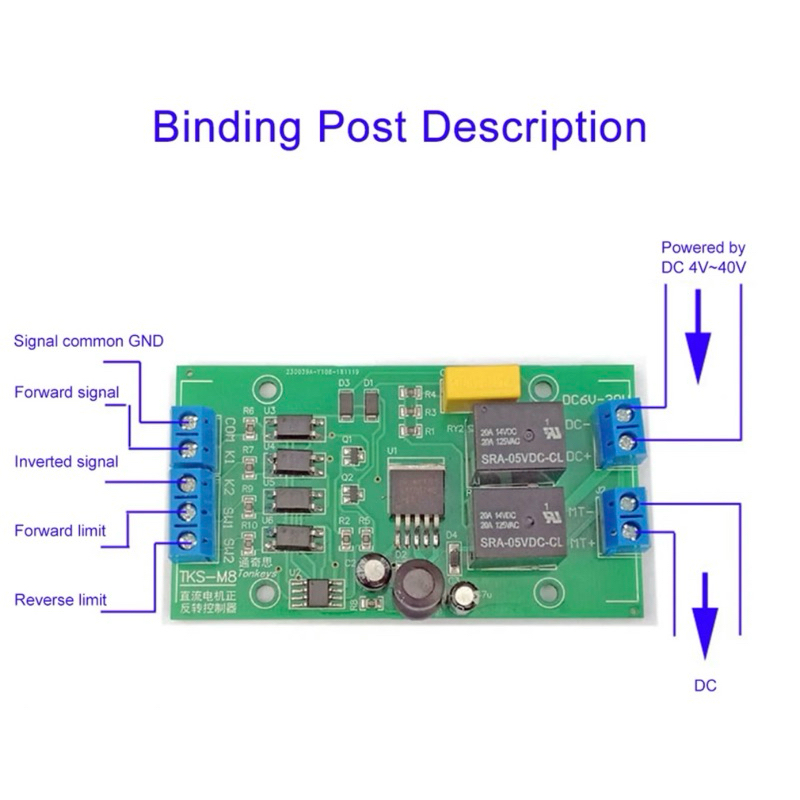

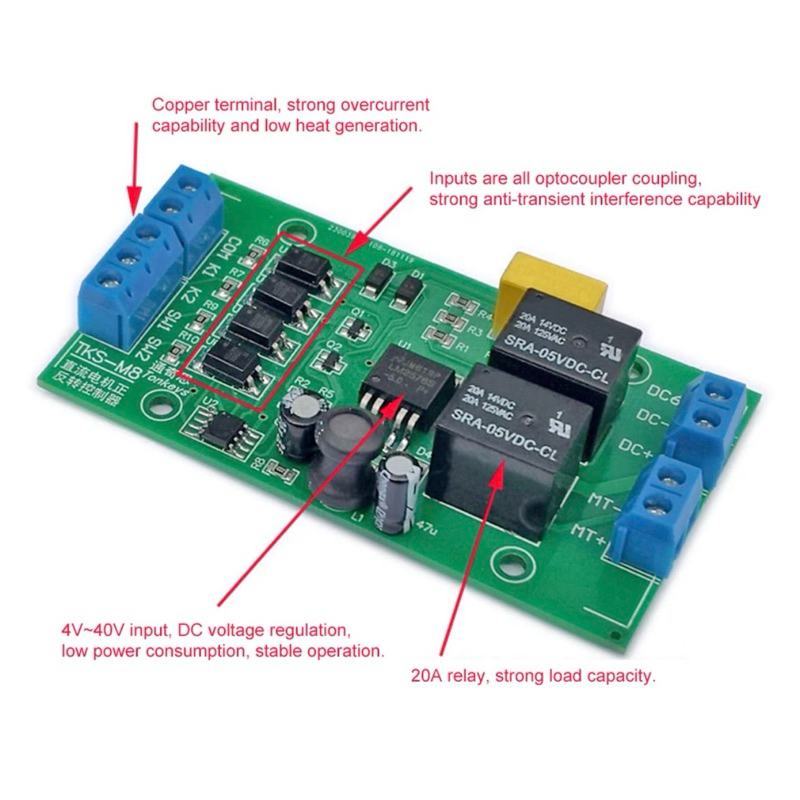

บอร์ดควบคุมมอเตอร์ DC Forward/Reverse ใช้กับมอเตอร์12VDC ไม่เกิน 20A หรือ 24VDC ไม่เกิน 10A ควรใช้ร่วมกับภาคจ่ายไฟDC อายุงานมากกว่า 150,000ครั้ง กำลังไฟใช้งานวงจร0.6W stanby 0.3W หลักการทำงานของบอร์ด K1 คือปุ่มเริ่มหมุนไปข้างหน้า Forward K2 คือปุ่มเริ่มหมุนถอยหลัง Reverse SW1 เป็น สวิตช์จำกัดการหมุน ด้านForward และ SW2 เป็นสวิตช์จำกัดการหมุนด้าน Reverse 1. กด K1 หนึ่งครั้ง มอเตอร์จะเริ่มหมุนไปข้างหน้าทันที และหยุดหลังจาก SW1 ทำงาน(ต่อcontact) 2. กด K2 มอเตอร์จะเริ่มถอยหลังทันที จนกระทั่ง SW2 ทำงาน (ต่อcontact) 3. การกด K2 ระหว่างการหมุนไปข้างหน้าจะเปลี่ยนเป็นการหมุนย้อนกลับทันที ระหว่างการย้อนกลับ การหมุน การกด K1 จะเปลี่ยนเป็นการหมุนไปข้างหน้าทันที K1/K2 คือ ปุ่มกดแบบ push button SW1/SW2 คือ Limit switch หรือ micro switch หรืออื่นๆ **หมายเหตุ ***ห้ามใช้กับแรงดันเกิน40VDC ***ห้ามใช้กับไฟAC
