INEX IPST-WiFi แผงวงจรไมโครฯ ESP32 เชื่อมต่ออินเตอร์เน็ต/iot/internet/wifi/stem/ESP32/KB-IDE

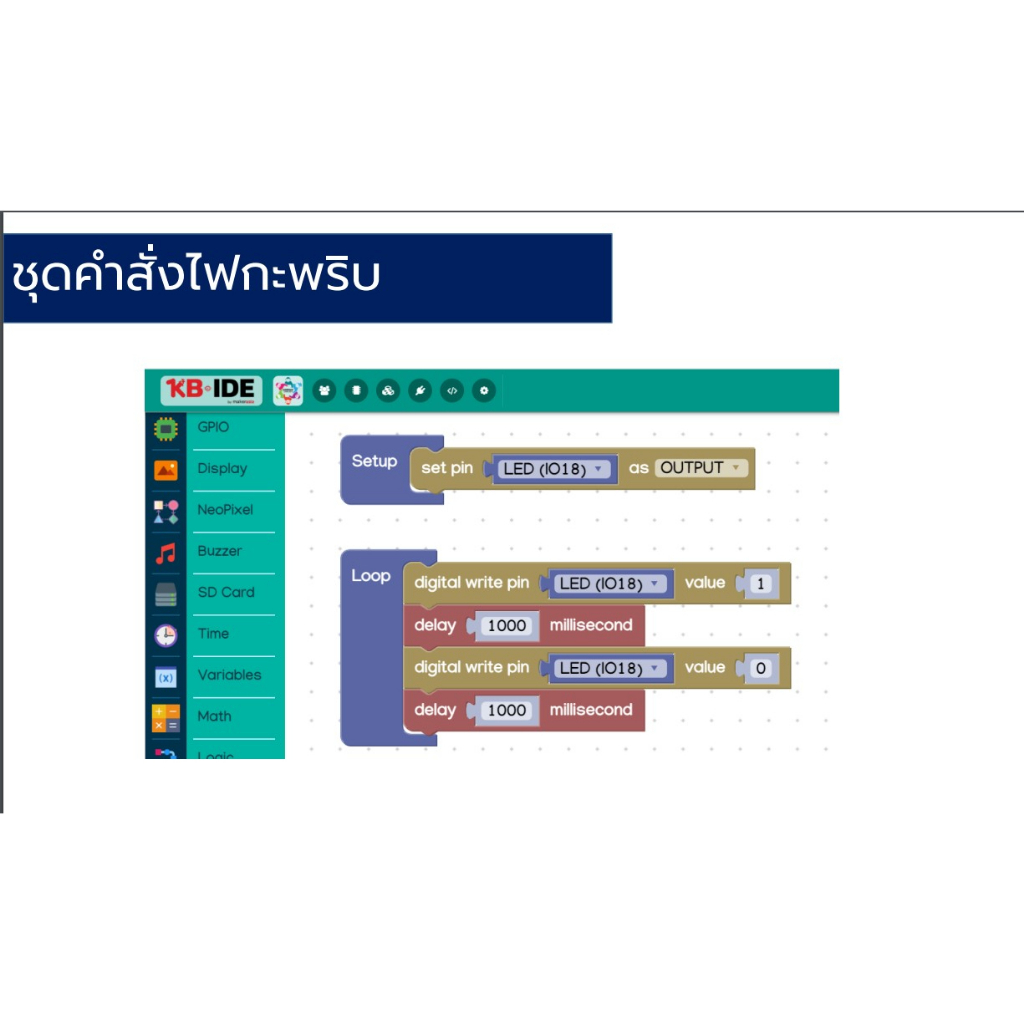

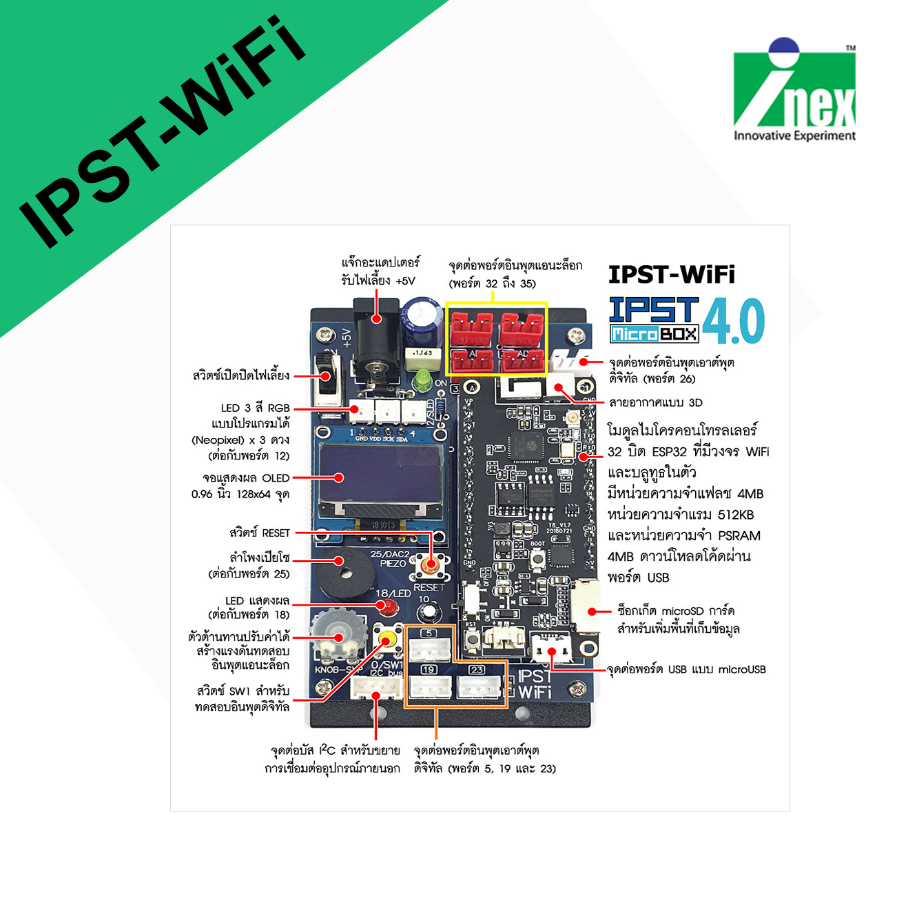

ส่วนประกอบในชุด บอร์ด IPST-WiFi, สาย microUSB คุณสมบัติทางเทคนิค ใช้โมดูลไมโครคอนโทรลเลอร์ที่ติดตั้งชิปไมโครคอนโทรลเลอร์เบอร์ ESP32 จาก Espressive System เป็นชิปที่ใช้ซีพียู 32 บิต แกนคู่หรือ Dual core เบอร์ Xtensa LX6 เป็นซีพียูสถาปัตยกรรมฮาร์วาร์ด ซีพียูแต่ละแกนจะเรียกว่า PRO_CPU หรือ Protocol CPU และ APP_CPU หรือ Application CPU มีหน่วยความจำรอมภายใน 448 กิโลไบต์ แรม 520 กิโลไบต์ และ 16 กิโลไบต์สำหรับระบบฐานเวลานาฬิกาจริงภายในตัวชิป ติดตั้งหน่วยความจำแฟลช 4 เมกะไบต์ สำหรับบรรจุเฟิร์มแวร์หรือโปรแกรมควบคุมหลัก ติดตั้งหน่วยความจำ PSRAM (Pseudo SRAM) 4 เมกะไบต์ ทำให้รองรับการเขียนโปรแกรมหรือโค้ดดิ้งด้วยภาษาไพทอนได้อย่างเต็มที่และมีประสิทธิภาพกว่ารุ่นที่ไม่มีหน่วยความจำ PSRAM เชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB ในแบบ microUSB โดยใช้ชิปแปลงสัญญาณ USB เป็นอนุกรมเบอร์ CP2104 เพื่อสื่อสารข้อมูลกับคอมพิวเตอร์และใช้อัปโหลดโค้ดลงสู่หน่วยความจำของ ESP32 จัดสรรพอร์ตอินพุตเอาต์พุตของ ESP32 เพื่อใช้งานได้โดยตรง 8 ขา ประกอบด้วย อินพุตแอนะล็อก 4 ขา (GPIO32 ถึง 35) อินพุตเอาต์พุตดิจิทัลและเอาต์พุตแอนะล็อก 1 ขา (GPIO26) อินพุตเอาต์พุตดิจิทัล 3 ขา (GPIO5, 19 และ 23) มีจุดต่ออุปกรณ์ระบบบัส I2C 1 ชุด มีสวิตช์เปิดปิดไฟเลี้ยงสำหรับโมดูล ESP32 มีวงจรประจุแบตเตอรี่ลิเธียมโพลีเมอร์และจุดต่อแบตเตอรี่สำหรับวงจรฐานเวลานาฬิกาจริง (Real-Time Clock) บนโมดูล ESP32 มีวงจรเชื่อมต่อ WiFi และบลูทูธกำลังงานต่ำหรือ BLE ในตัวพร้อมสายอากาศแบบ 3D ทำให้การรับส่งสัญญาณทำได้อย่างมีประสิทธิภาพมากกว่าสายอากาศที่ใช้ลายทองแดงของแผ่นวงจรพิมพ์ รับไฟเลี้ยง +5V จากคอนเน็กเตอร์ microUSB บนโมดูล ESP32 หรือจากจุดต่ออะแดปเตอร์บนแผงวงจร มีสวิตช์เปิดปิดไฟเลี้ยงหลัก พร้อม LED แสดงสถานะไฟเลี้ยง ติดตั้งจอแสดงผล OLED ขนาด 0.96 นิ้ว ความละเอียด 128 x 64 จุด เชื่อมต่อผ่านบัส I2C มี LED (ต่อกับขาพอร์ต 18) และสวิตช์ BUTTON (ต่อกับขาพอร์ต 0) สำหรับทดสอบอินพุต เอาต์พุตดิจิตอลเบื้องต้น มีสวิตช์ RESET ติดตั้งลำโพงเปียโซเพื่อขับเสียง (ต่อกับ GPIO25) #ipstwifi #iot #internet #IPST #inex #stem #microcontroller
