INEX ZX-Sonar1M โมดูลวัดระยะทางด้วยคลื่นอัลตร้าโซนิก#ผลการทำงานเป็นแรงดันไฟตรง/US016/ultrasonic/เซนเซอร์/sensor

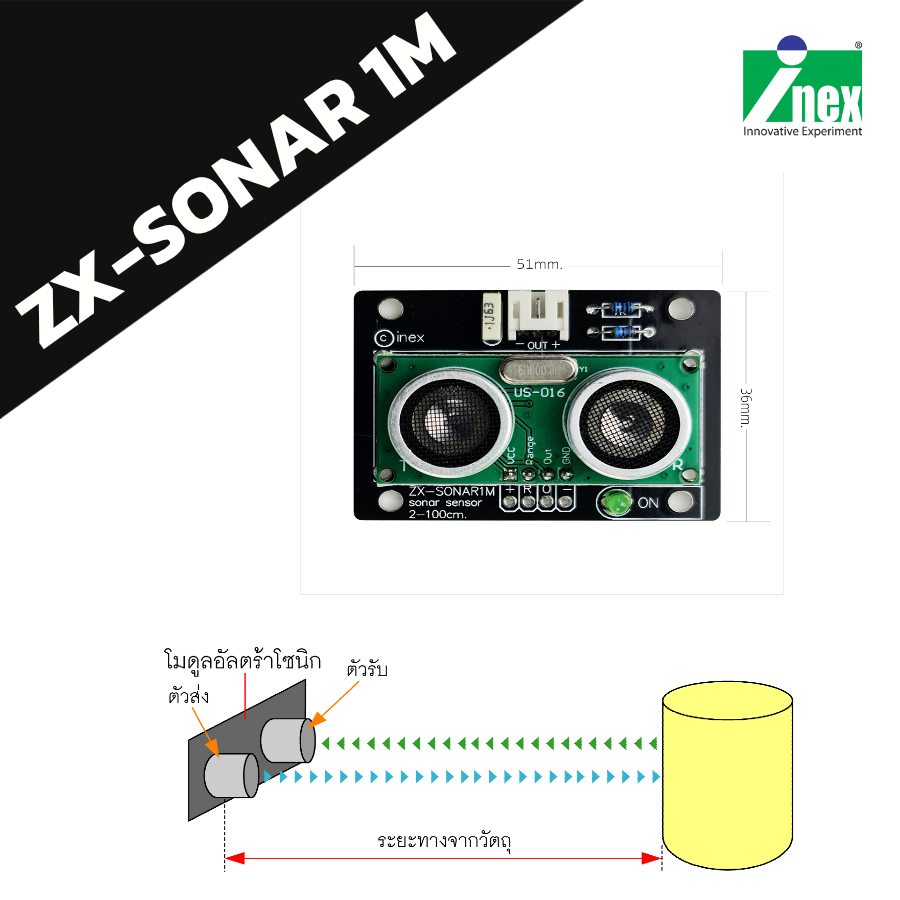

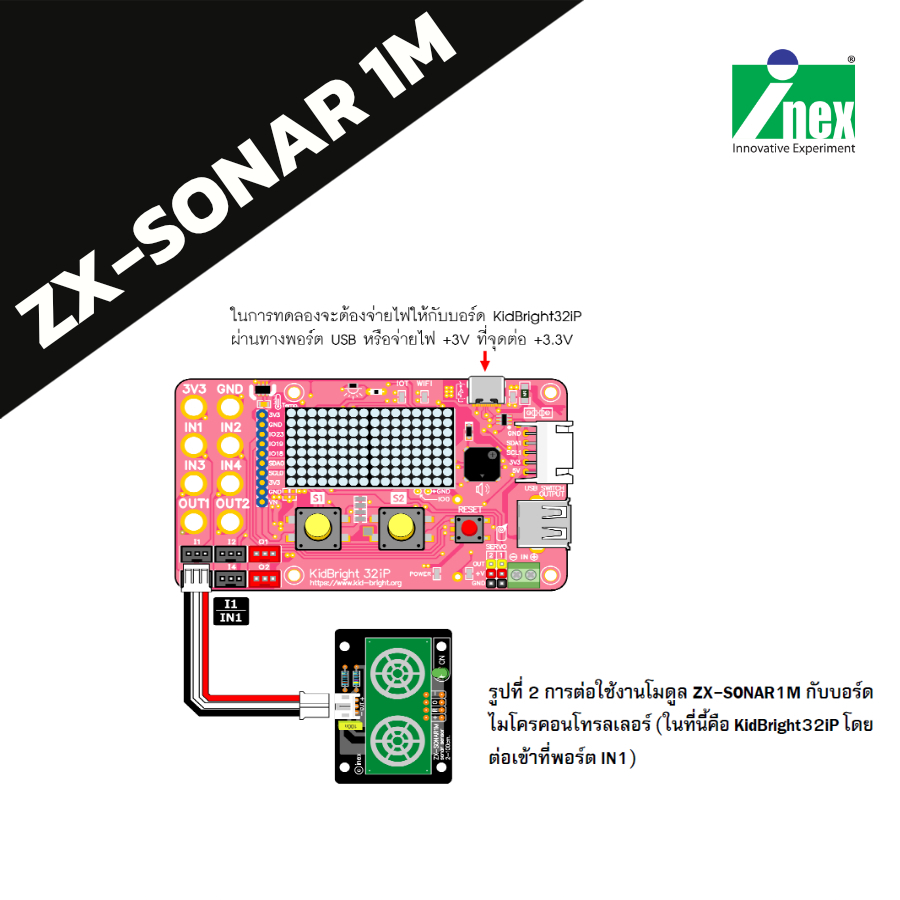

รายละเอียดเพิ่มเติม ZX-SONAR1M เป็นโมดูลวัดระยะทางด้วยคลื่นอัลตร้าโซนิค โดยใช้โมดูลอัลตร้าโซนิกที่มีตัวส่งคลื่นและตัวรับคลื่นที่มีความถี่ใช้งานในช่วง 36 ถึ ง 40kHz ให้ผลการทำงานหรือเอาต์พุตเป็นแรงดันไฟตรงที่แปรผันตรงกับระยะทางที่วัดได้ทำงานที่แรงดันไฟเลี้ยง 3 ถึ ง 5V ต้องการกระแสไฟฟ้า 20mA วัดระยะทางได้ ตั้งแต่ 2 ถึง 100 เซนติเมตร ที่ระยะทางสูงสุด 100 เซนติเมตร เมื่อนำมาต่อกับอินพุตแอนะล็อกโดยตรงของไมโครคอนโทรลเลอร์ ค่าที่อ่านได้สูงสุดคือ 4095 สำหรับวงจรแปลงสัญญาณแอนะล็อกเป็นดิจิทัลที่มีความละเอียด 12 บิต และ 1023 สำหรับวงจรแปลงสัญญาณแอนะล็อกเป็นดิจิทัลที่มีความละเอียด 10 บิต คุณสมบัติ • ใช้วัดระยะทางระหว่างวัตถุเป้าหมายกับโมดูลอัลตร้าโซนิก • ย่านวัด 2 ถึง 100 เซนติเมตร (ในที่โล่ง) • ใช้ไฟเลี้ยง 3 ถึง 5V กระแสไฟฟ้า 20mA • ให้ผลการทำงานเป็นแรงดันไฟตรง 0 ถึง 3.3V แปรผันตรงกับระยะทางที่วัดได้ • รองรับการทำงานกับบอร์ดไมโครคอนโทรลเลอร์ที่มีอินพุตแปลงสัญญาณแอนะล็อกเป็นดิจิทัลทุกตระกูลที่ใช้ ไฟเลี้ยง 3.3V • มีจุดต่อเอาต์พุตเป็นคอนเน็กเตอร์ JST 3 ขา และจุดต่อเป็นแบบจุดบัดกรี • มี LED แสดงสถานะไฟเลี้ยงของวงจร ในชุดประกอบด้วย • บอร์ด ZX-SONAR1M • สายต่อ JST3AA-8 • สาย JST3AF-8 ดาวน์โหลดคู่มือการใช้งาน ZX-SONAR1M :inex.co.th/store/manual/ZX-SONAR1M_Info.pdf #inex #wrg #ultrasonic #sonar #อัลตร้าโซนิก #โซน่า #stem #robot #sensor #เซนเซอร์ #us016
