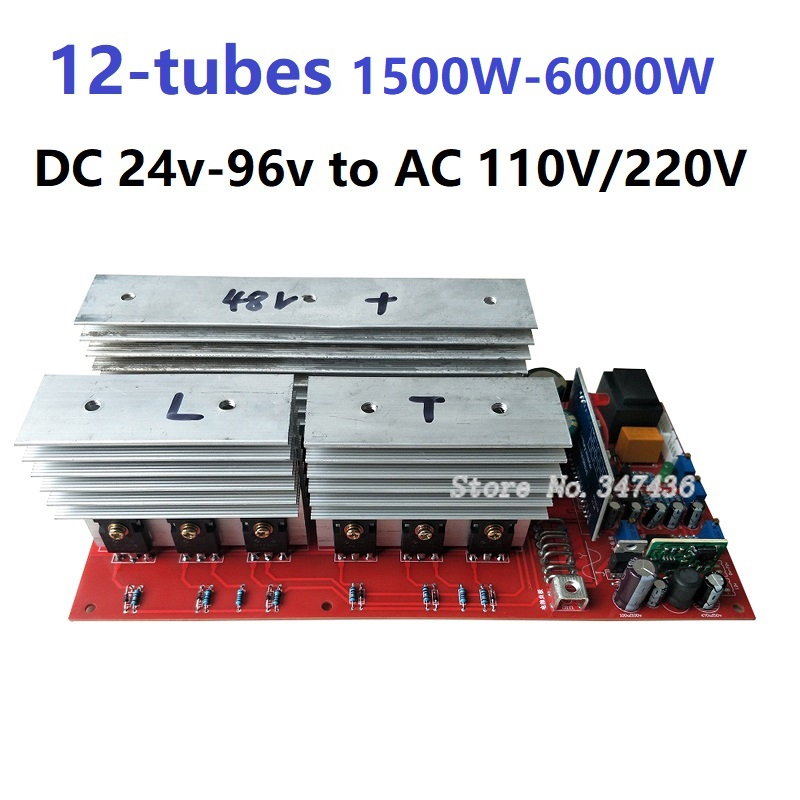

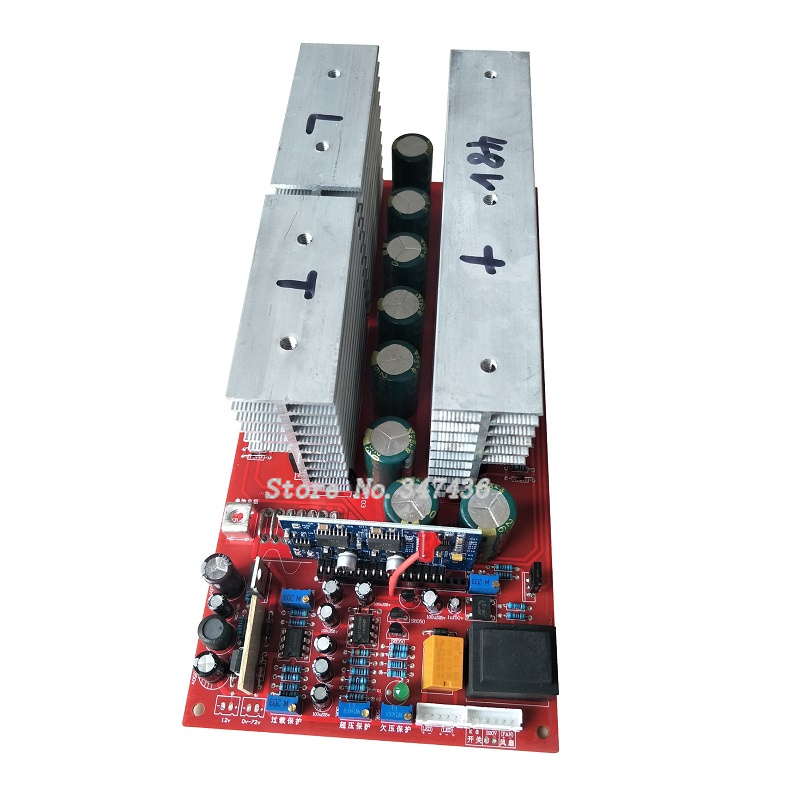

⭐⭐⭐เมนบอร์ดวงจรอินเวอร์เตอร์ PCB พลังงานสูง 12v 24v 36v 48V 60v 72v DC เป็น AC 220V 110V 1500W 3000w 6000w

12v 24v 36v 48V 60v 72v DC ถึง AC 220V 110V 1500W 3000w 6000w แผงวงจร PCB คลื่นไซน์บริสุทธิ์กำลังสูง จาน 12 หลอด 96vx80 = 7600w 72vx80 = 5760w 60x100a = 6000 วัตต์ 48x100a = 4800 วัตต์ 24x100a = 2400 วัตต์ 12x100a = 1200 วัตต์ เมื่อไฟฟ้าลัดวงจร FRQSELO: JP1 ให้เลือกเอาต์พุต 60Hz เมื่อ JP5 ลัดวงจรให้เลือกเอาต์พุต 50Hz เมื่อ JP2 ลัดวงจรให้ใช้ฟังก์ชันสตาร์ทแบบนุ่มนวล 3 วินาที: JP2 เมื่อ JP2 ลัดวงจรให้ใช้ฟังก์ชันสตาร์ทแบบนุ่มนวล 3 วินาที เมื่อ JP6 ลัดวงจรให้ปิดฟังก์ชั่นสตาร์ทแบบนุ่มนวล Dt0: JP3 เมื่อ JP7 และ JP8 ลัดวงจรในเวลาเดียวกัน: เวลาตายคือ 300 วินาที เมื่อ P3 และ P8 ลัดวงจรในเวลาเดียวกัน: เวลาตายคือ 500 วินาที Dt1: JP4 เมื่อ JP4 และ JP7 ลัดวงจรในเวลาเดียวกัน: เวลาตายคือ 1.0us Jp3 และ JP4 ลัดวงจรในเวลาเดียวกัน: เวลาตายคือ 1.5us JP8 เมื่อ JP3 และ JP4 ลัดวงจรในเวลาเดียวกัน: เวลาที่เสียชีวิตคือ 1.5us จัมเปอร์บอร์ดไดรเวอร์ถูกตั้งค่าเป็น JP5, JP2, JP7, JP8 ลัดวงจรโดยค่าเริ่มต้นเมื่อออกจากโรงงานฟังก์ชันที่เกี่ยวข้องคือ 50Hz, 3s soft start, dead time 300ns, ผู้ใช้สามารถเปลี่ยนแปลงได้ตามความต้องการ ! หมายเหตุ: จัมเปอร์ของฟังก์ชั่นเดียวกันไม่สามารถลัดวงจรได้ในเวลาเดียวกัน!! ยกตัวอย่างเช่น JP1 และ JP5 ไม่สามารถลัดวงจรได้ในเวลาเดียวกัน ไฟเตือน LED แสดงสถานะการเตือน บอร์ดไดรเวอร์ EGS001 มีฟังก์ชันแสดงสถานะ LED ซึ่งสามารถตัดสินประเภทความผิดตาม LED นิยามเฉพาะมีดังนี้ ●ปกติ: แสงยาว: ปกติ: แสงยาว ●กระแสไฟเกิน: กะพริบ 2 ครั้งปิดเป็นเวลา 2 วินาทีและยังคงวนซ้ำได้ ●แรงดันไฟฟ้าเกิน: กระพริบ 3 ครั้งปิด 2 วินาทีวนซ้ำ ●แรงดันไฟฟ้าต่ำสุด: กะพริบ 4 ครั้งปิดเป็นเวลา 2 วินาทีและยังคงวนซ้ำอยู่ หม้อแปลง 6.5V ถึง 220V สำหรับแหล่งจ่ายไฟ 12V หม้อแปลง 13V ถึง 220V สำหรับแหล่งจ่ายไฟ 24V หม้อแปลง 19v ถึง 220V สำหรับแหล่งจ่ายไฟ 36V หม้อแปลง 26V ถึง 220V สำหรับแหล่งจ่ายไฟ 48V โปรดทราบว่าการประกอบบอร์ดต้องใช้เทคนิคบางอย่างเราไม่ให้การสนับสนุนทางเทคนิคโปรดยืนยันว่าคุณมีพื้นฐานทางเทคนิคที่สอดคล้องกันก่อนทำการสั่งซื้อขอบคุณ!
