ABB ตู้โหลดเซ็นเตอร์ DB12MC200 Distribution Board 12 ช่อง 125 แอมป์ ชนิดสายเข้าเมนเซอร์กิตเบรกเกอร์

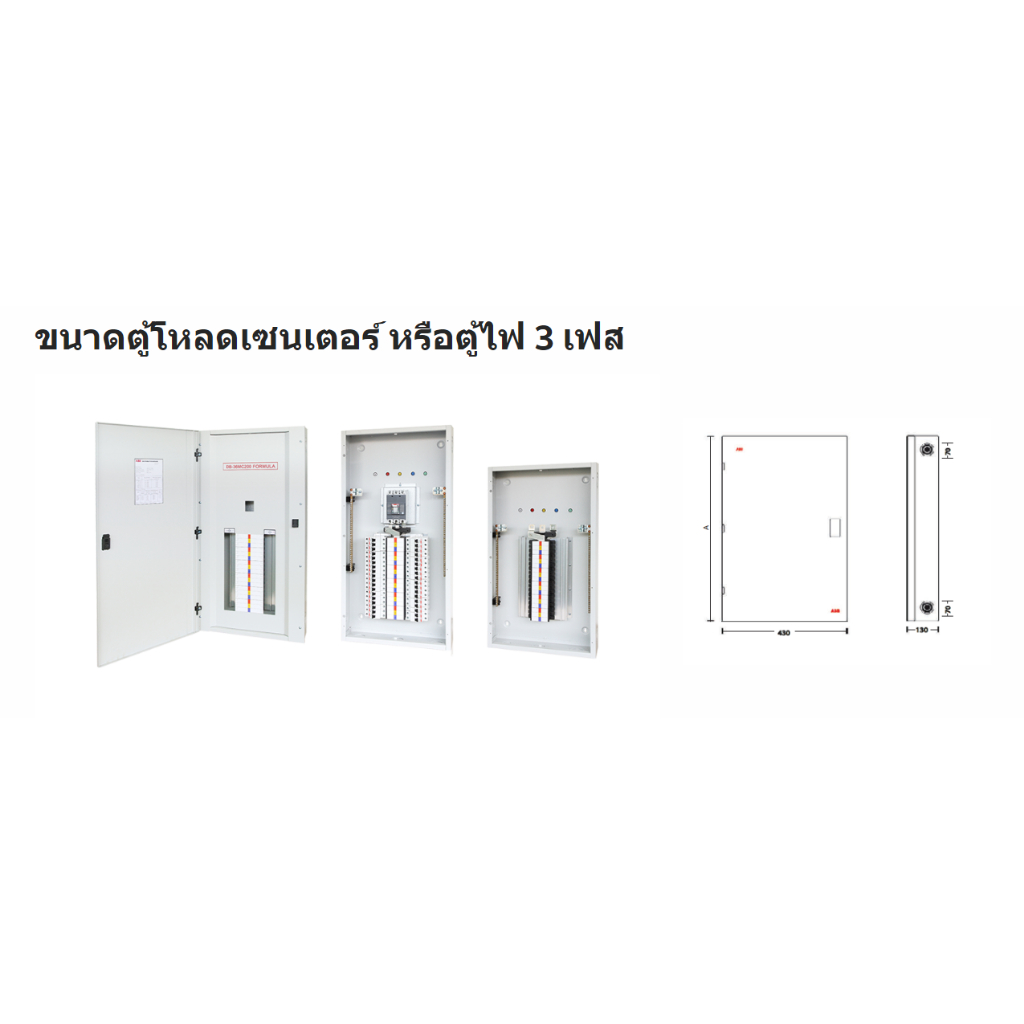

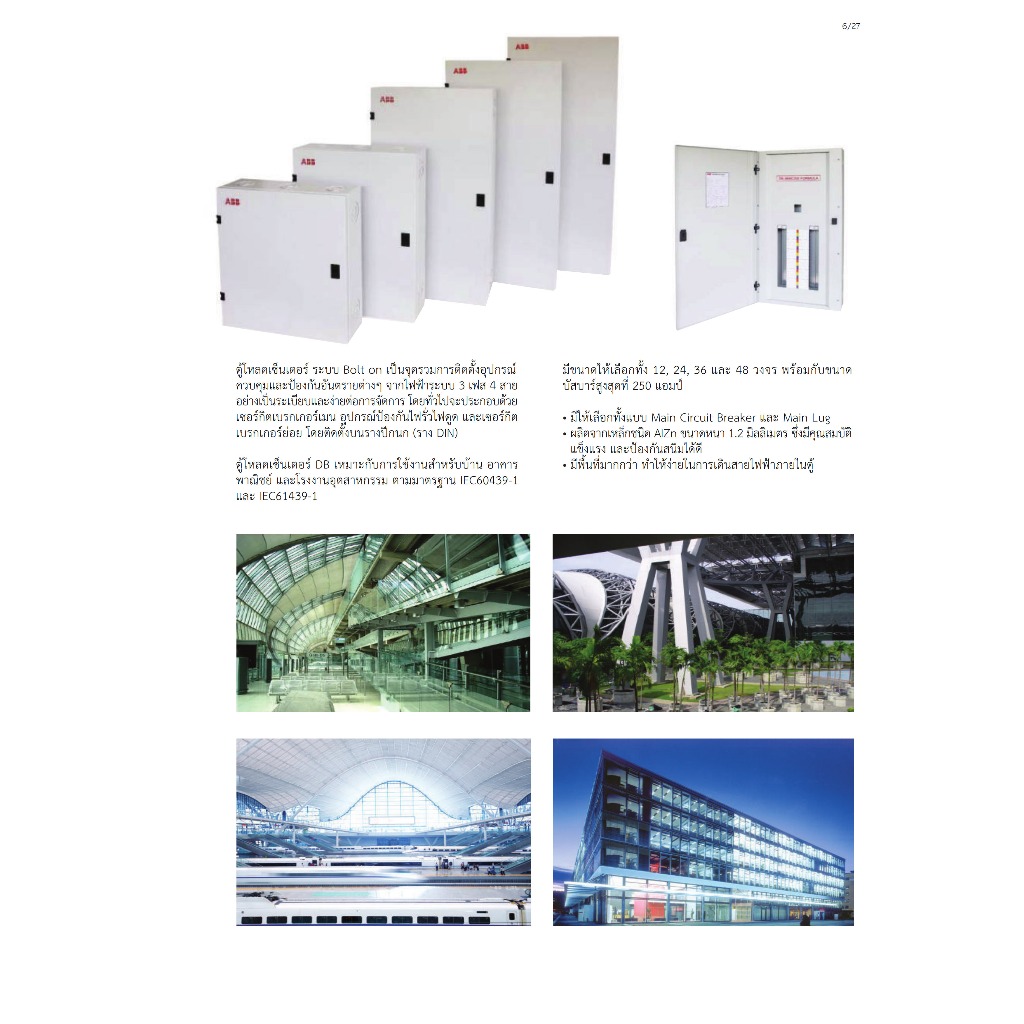

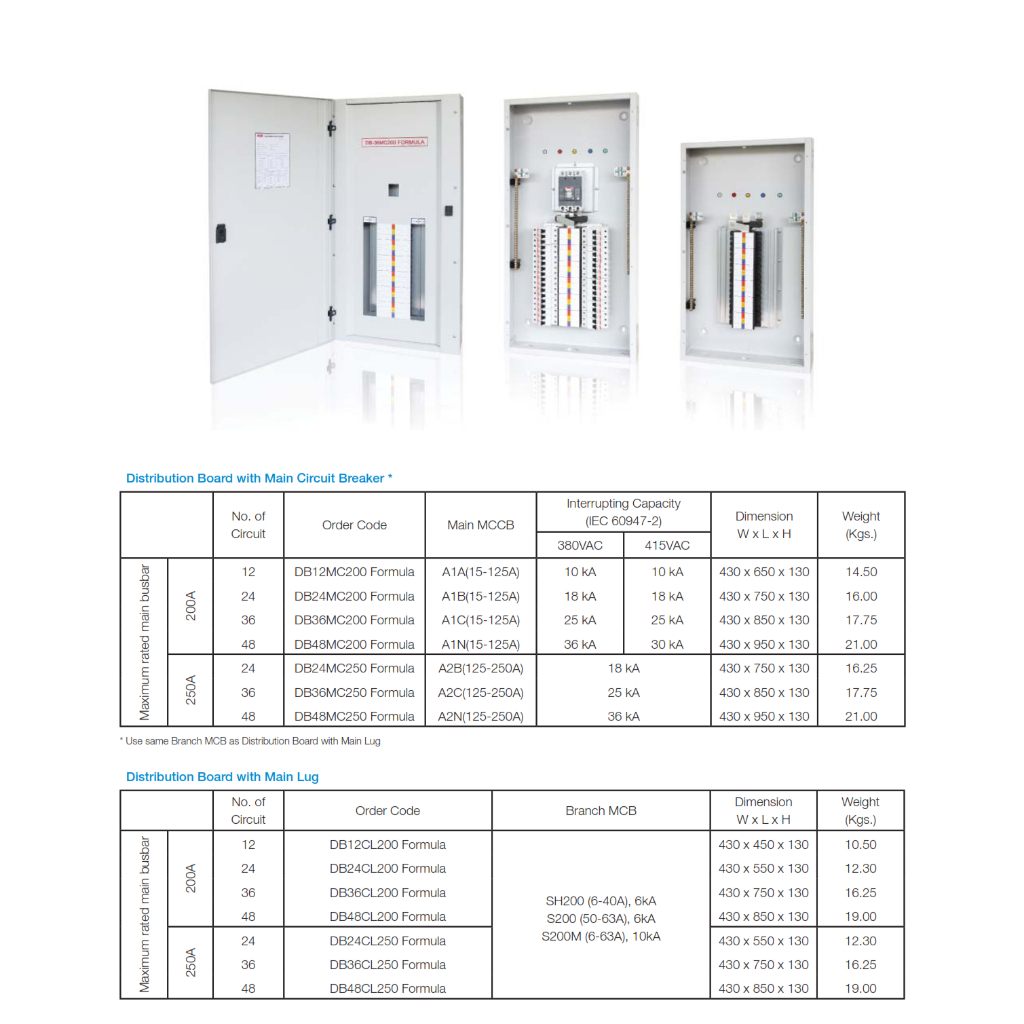

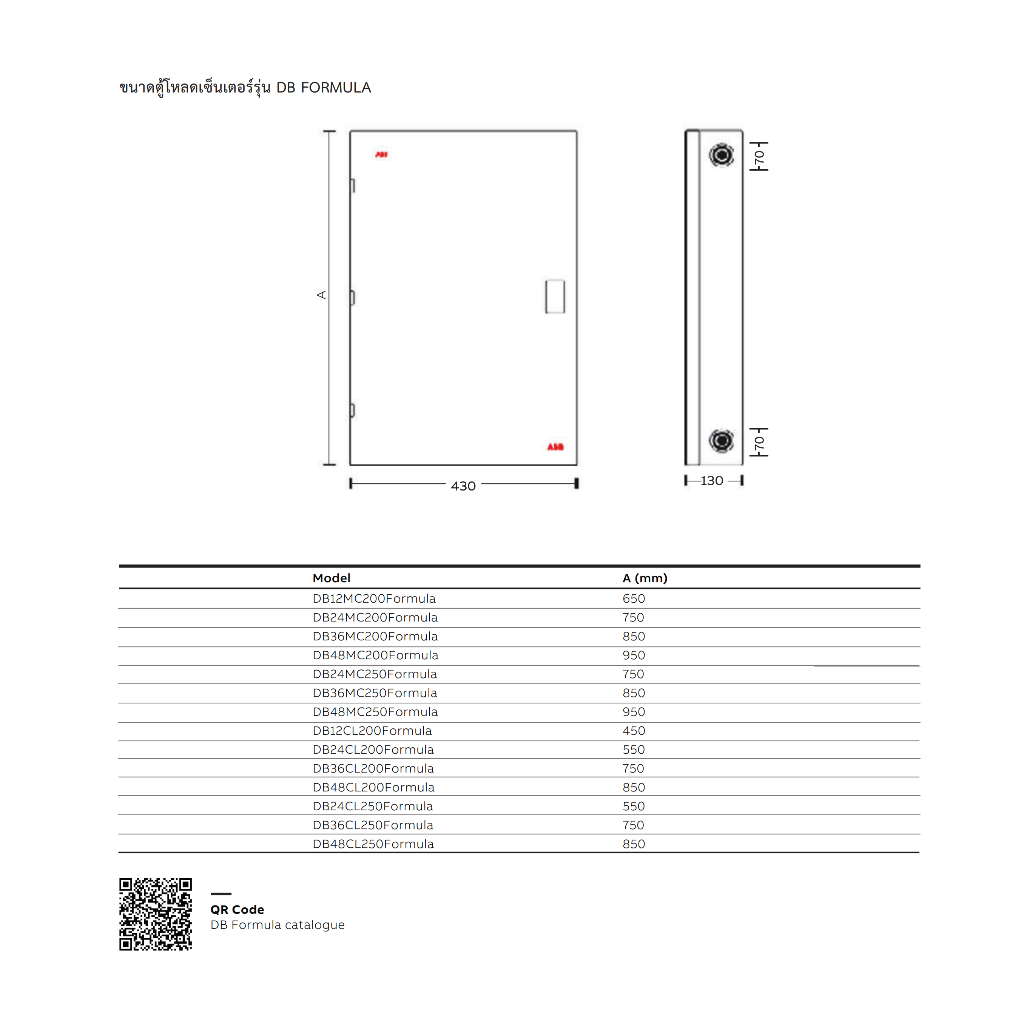

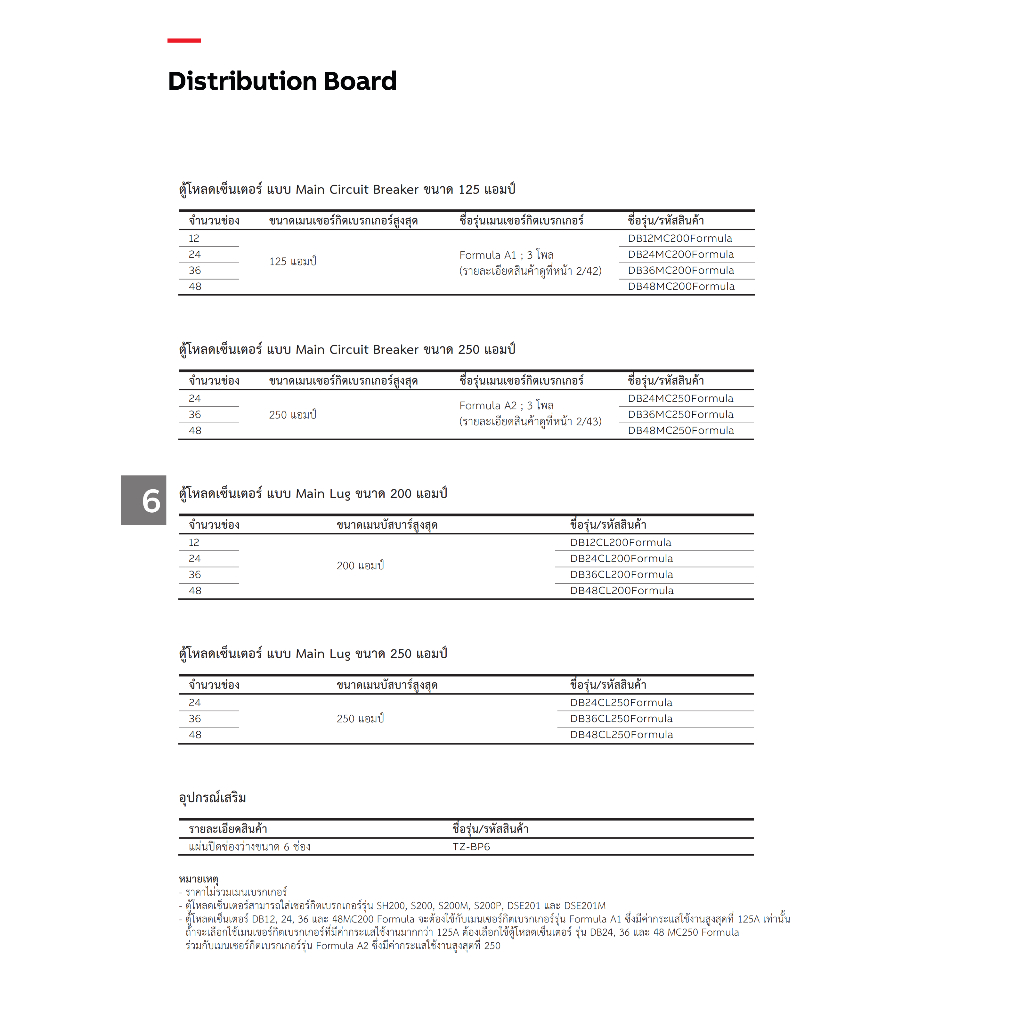

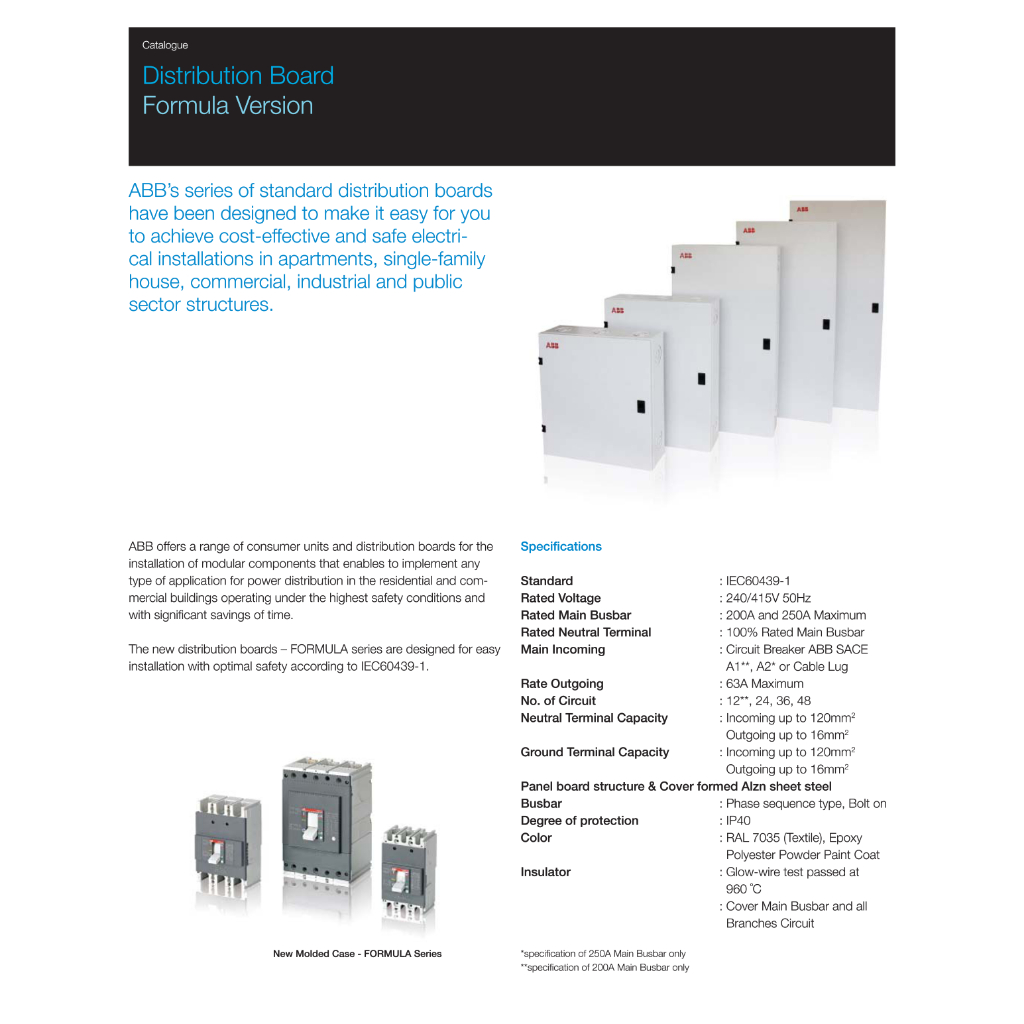

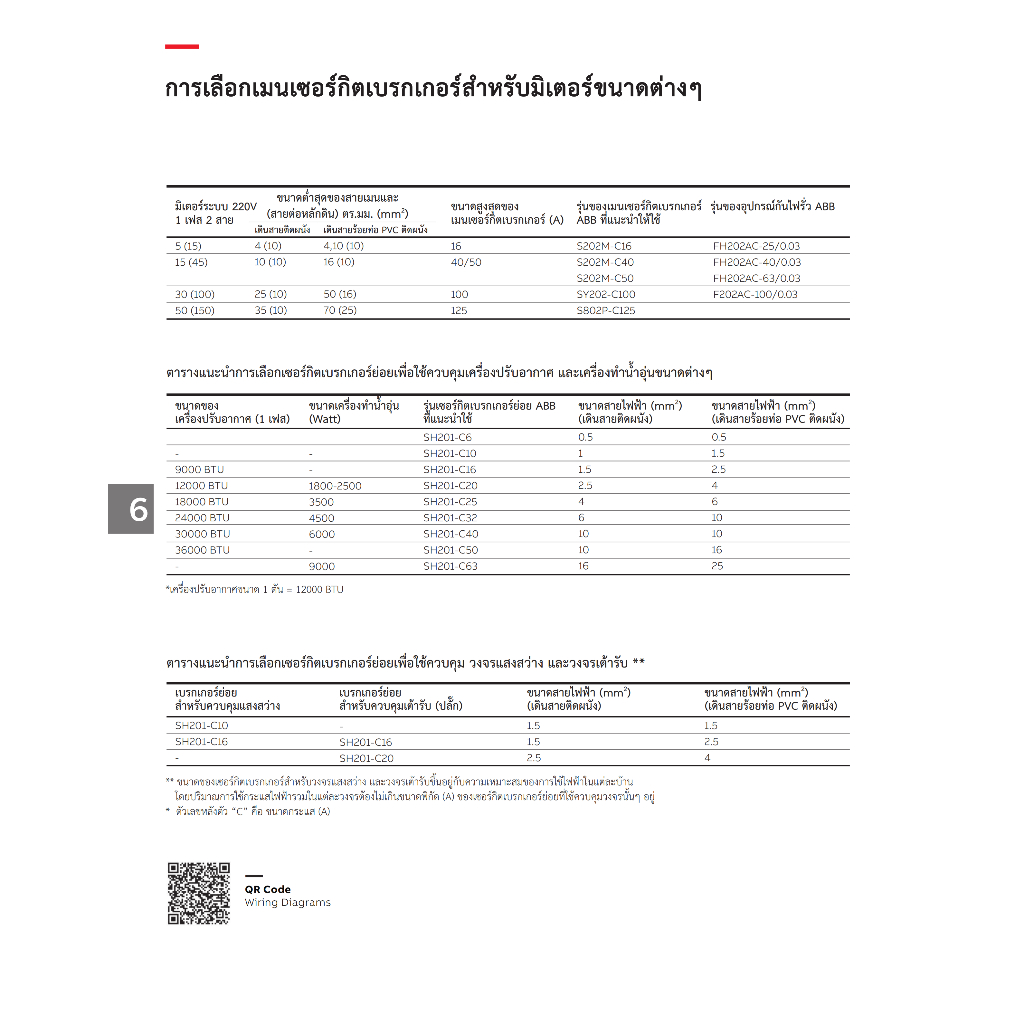

ABB ตู้โหลดเซ็นเตอร์ DB12MC200 Distribution Board 12 ช่อง 125 แอมป์ ชนิดสายเข้าเมนเซอร์กิตเบรกเกอร์ Formula A1 # DB12MC200 FORMULA-T ABB ตู้โหลดเซ็นเตอร์ DB12MC200 Distribution Board 12 ช่อง 125 แอมป์ ชนิดสายเข้าเมนเซอร์กิตเบรกเกอร์ เป็นตู้ไฟ 3 เฟส 4 สาย 240/415V ใช้เมนเป็น MCCB Formula A1 ไม่เกิน 125A และลูกย่อยในตู้เดียวกัน ที่ออกแบบให้ปลอดภัย ใช้งานง่าย และเหมาะกับบ้าน–อาคารพาณิชย์–อุตสาหกรรมเบา โดยจะแยกแต่ละวงจรให้มีเบรกเกอร์ป้องกันเฉพาะตัว ทำให้ควบคุม ซ่อมบำรุง และเพิ่มความปลอดภัยต่อผู้ใช้งานได้สูงสุด การทำงาน (Operating / Protection Principles) ✅ ไฟฟ้าจากเมนภายนอก (แหล่งจ่าย 3 เฟส 4 สาย 240/415V) ต่อเข้าสู่ขั้ว เมน MCCB Formula A1 ✅ เมน MCCB ทำหน้าที่ ป้องกันกระแสเกิน (โอเวอร์โหลด) และกระแสลัดวงจรใน “รวมทั้งตู้” ✅ ใช้เป็นสวิตช์ตัด-ต่อไฟหลักเวลาเซอร์วิสตู้ ✅ จากเมน → บัสบาร์ภายในตู้ เมื่อเมน ON กระแสไฟจะไหลลงบัสบาร์ 3 เฟสของตู้โหลดเซ็นเตอร์ ✅ บัสบาร์ → เบรกเกอร์ลูกย่อยทั้ง 12 ช่อง เบรกเกอร์ลูกย่อยแต่ละตัว (MCB / RCBO / RCCB+MCB) จะรับไฟจากบัสบาร์แล้วจ่ายออกไปยังวงจรย่อยต่าง ๆ ในอาคาร ✅ ลูกย่อย → โหลดปลายทาง เดินสายจากเบรกเกอร์ลูกย่อยไปยังโหลดต่าง ๆ เช่น วงจรปลั๊ก วงจรแสงสว่าง วงจรมอเตอร์เล็ก วงจรเครื่องปรับอากาศ ฯลฯ วิธีการใช้งาน (Installation & Operation) การติดตั้ง (Installation) ✅ กำหนดตำแหน่งติดตั้งตู้ อยู่ในที่แห้ง ไม่โดนน้ำฝนโดยตรง สูงพอที่จะหยิบจับเบรกเกอร์ได้สะดวก ✅ ยึดตู้กับผนัง เจาะรู/ฝังพุก ยึดหลังตู้ให้แน่นกับโครงสร้าง ✅ ติดตั้งเมน MCCB Formula A1 เลือกขนาดกระแสเมนให้เหมาะกับโหลดรวมและขนาดสายเมน ✅ ต่อเมนเข้าบัสบาร์ ต่อสายจาก MCCB ลงยังบัสบาร์ ตรวจสอบความแน่นของจุดต่อทุกจุด ✅ ติดตั้งเบรกเกอร์ลูกย่อย ติดบนรางในตู้ แล้วต่อเข้ากับบัสบาร์ด้วยระบบ Bolt-on ✅ เดินสายออกไปยังโหลด ต่อสายเฟสจากเบรกเกอร์ลูกย่อย → ไปยังวงจรโหลด ✅ ตรวจสอบและทดสอบก่อนจ่ายไฟ การใช้งาน (How to Use) ✅ ทำหน้าที่เป็น จุดรวมและกระจายโหลดไฟฟ้า ในอาคารโดยมีเมน MCCB เป็นตัวควบคุมหลัก และลูกย่อยเป็นตัวควบคุมวงจรต่าง ๆ ✅ เปิดเมนเบรกเกอร์ MCCB Formula A1 ขณะจ่ายไฟเข้าอาคาร ใช้ปิด-เปิดไฟหลักเวลาเซอร์วิสหรือตรวจสอบระบบ ✅ ควบคุมวงจรต่าง ๆ ผ่านเบรกเกอร์ลูกย่อย (MCB/RCBO) เวลามีไฟเกิน/ลัดวงจรที่วงจรใด วงจรนั้นจะตัดเอง ✅ ใช้เพื่อจัดการโหลดอย่างเป็นระเบียบ ✅ เพิ่มความปลอดภัยของระบบไฟฟ้า ข้อดีของอุปกรณ์ (Advantages / Key Benefits) ✅ ปลอดภัยสูงตามมาตรฐานยุโรป IEC ให้ความเชื่อถือด้านความปลอดภัยทั้งความทนทานและการป้องกันไฟฟ้าผิดปกติในระบบ ✅ ใช้เมน MCCB Formula A1 ที่มีความน่าเชื่อถือสูง ทำให้ระบบทั้งตู้มีความปลอดภัยสูงมาก ✅ โครงสร้างตู้แข็งแรง ทนทาน ผลิตจากเหล็กเคลือบ AlZn หนา 1.2 มม. ✅ ระบบ Busbar คุณภาพสูง กระจายกระแสอย่างสม่ำเสมอ ✅ รองรับเบรกเกอร์ ABB ได้หลายรุ่น ช่วยให้ลูกค้าสามารถอัปเกรดระบบความปลอดภัยในอนาคตได้ง่าย ✅ ใช้งานได้ทั้งบ้าน อาคาร และโรงงานขนาดกลาง การต่อระบบทั่วไป (Wiring Integration / DB ) ⚡ แหล่งจ่ายไฟฟ้า 3 เฟส → เมน MCCB → บัสบาร์ → ลูกย่อย → โหลด ↓ Neutral Bar ↓ โหลด (N) ↓ Earth Bar ↓ ระบบกราวด์อาคาร การต่อสายให้ลูกย่อยแต่ละวงจร จากบัสบาร์ → ขั้ว IN ของลูกย่อย → ขั้ว OUT ไปยังโหลด สรุป Wiring แบบเข้าใจง่าย ✔ Incoming → เมน MCCB ✔ เมน MCCB → กระแสลงบัสบาร์ ✔ บัสบาร์ → เบรกเกอร์ลูกย่อย ✔ ลูกย่อย → โหลด ✔ Neutral Bar → ต่อ N ทุกวงจร ✔ Earth Bar → ต่อ PE ทุกวงจร ✔ ห้ามรวม N กับ PE ในตู้ย่อย ✔ ใช้ RCBO ในวงจรที่มีความเสี่ยงไฟดูดสูง (ปลั๊ก, แอร์) ✔ SPD ต่อเฟส + N + PE เพื่อป้องกันไฟกระชาก ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ⚠️ ใช้ได้เฉพาะ ภายในอาคาร (Indoor Only) มีระดับป้องกัน IP40 ⚠️ ขนาดเมนเบรกเกอร์ต้อง ไม่เกิน 125A ⚠️ ห้ามรวม Neutral (N) กับ Earth (PE) ในตู้ย่อย ⚠️ ห้ามติดตั้งใกล้บริเวณที่มีความร้อนสูงหรือมีไอสารเคมี ⚠️ ต้องเดินสายให้ถูกต้องตามขนาดกระแส ⚠️ ห้ามใช้โหลดรวมเกินค่าพิกัดของตู้ ขนาด (Dimensions) ✅ ความกว้าง (Width): 430 มม. ✅ ความสูง (Height): 650 มม. ✅ ความลึก/ความยาว (Depth/Length): 130 มม. ✅ น้ำหนัก (Weight) : 14.5 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB DB12MC200 Formula-T Load center / Distribution Board (ตู้โหลดเซ็นเตอร์ แบบช่องเมน) ✅ จำนวนช่อง (Modules) : 12 ช่อง (ลูกย่อย) + ช่องเมน (Main Breaker Slot) ✅ เมนที่รองรับ : MCCB Formula A1 — พิกัดกระแสใช้งาน ≤ 125 A ✅ บัสบาร์ (Busbar) — กระแสรับสูงสุด : 200 A (Busbar Rating) ✅ ระบบไฟฟ้า : 3 เฟส 4 สาย (3-phase, 4-wire) 240 / 415 V (พร้อมกราวนด์) ✅ ระดับการป้องกัน (Ingress Protection) : IP40 (เหมาะสำหรับติดตั้งภายในอาคาร, ไม่กันน้ำ) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ เบรกเกอร์เมน (Main MCCB) ABB Formula A1 ⚙️ เบรกเกอร์ย่อย / เบรกเกอร์วงจรย่อย ABB S200 MCB / ABB SH200 ⚙️ เบรกเกอร์ กันดูดของ ABB DS / DSE / RCBO / RCD ⚙️ อุปกรณ์ป้องกันเพิ่มเติม SPD (Surge Protection Device) สรุป 🔌 ตู้โหลดเซ็นเตอร์ ABB DB12MC200 คือ ตู้กระจายไฟ 12 วงจร พร้อมเมน MCCB 125A ที่ออกแบบให้ปลอดภัย ใช้งานง่าย และเหมาะกับบ้าน–อาคารพาณิชย์–อุตสาหกรรมเบา โดยจะแยกแต่ละวงจรให้มีเบรกเกอร์ป้องกันเฉพาะตัว ทำให้ควบคุม ซ่อมบำรุง และเพิ่มความปลอดภัยต่อผู้ใช้งานได้สูงสุด
