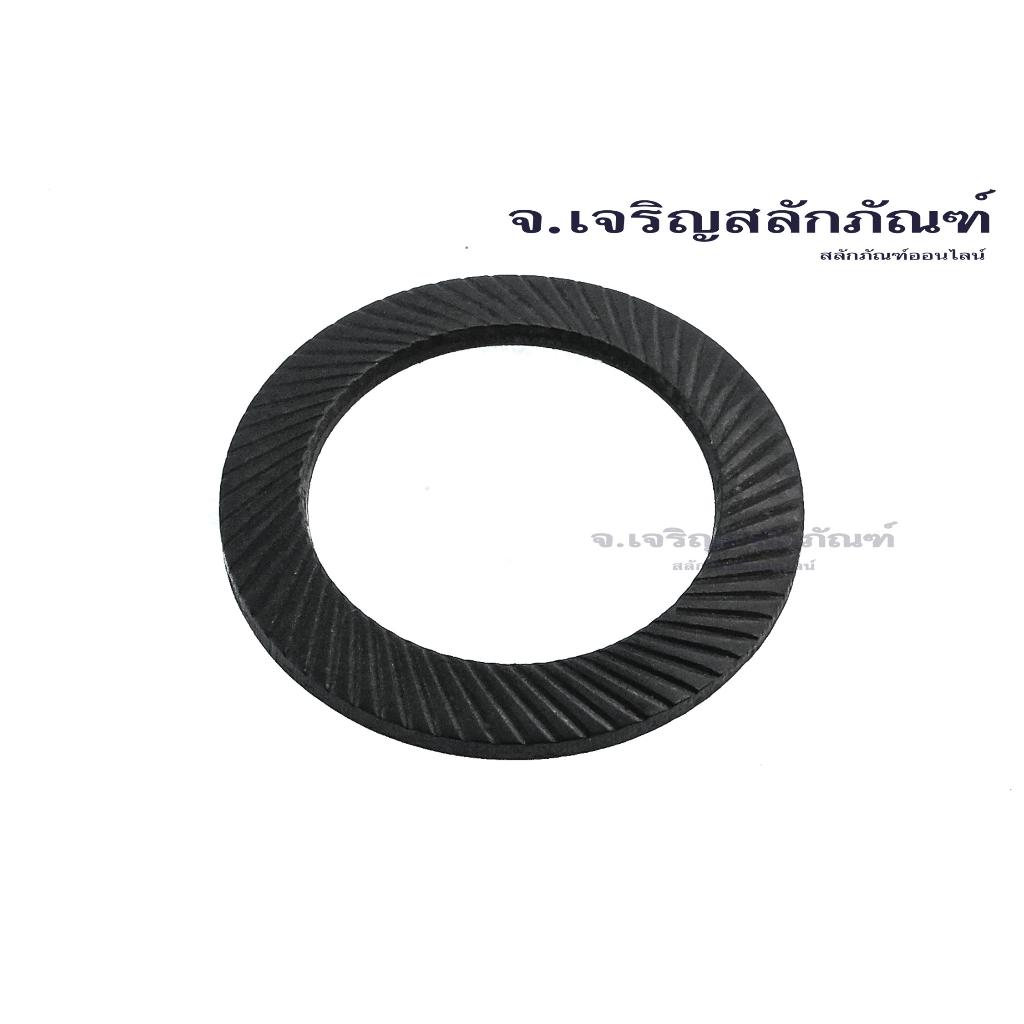

แหวนสปริงจานแบบมีฟัน M6-M24 แหวนกันคลายเหล็กดำ Carbon Steel Safety Lock Washer Type S - Schnorr Washer-Ribbed Washer

แหวนสปริงจานแบบมีฟัน แหวนกันคลายเหล็กดำ Safety Washer คำอธิบาย แหวนล็อคกันคลาย Safety Lock Washer นั้นมีลักษณะการทำงานเดียวกับแหวนดิสสปริง คือใช้สำหรับกันคลายเมื่อมีการเคลื่อนที่ของชิ้นงานจากอุณหภูมิ หรือ แรงกระทำ บทความโดยจ.เจริญสลักภัณฑ์ ซึ่งส่วนที่ดีขึ้นมาคือมีแหวนมีฟันทั้งด้านโค้งมน และโค้งนู้น และเมื่อทำการประกอบเข้ากันโดยแรงที่เหมาะสม ฟันของแหวนจะกัดเข้าที่น็อต ทำให้ป้องกันการคลายตัวจากการสั่นสะเทือนได้เป็นอย่างดี อีกคุณสมบัติที่ดีของแหวนกันคลายตัวนี้คือมีวงนอก (Outside Diameter) ที่มีขนาดเล็กทำให้เข้ากับหัวน็อตได้เกือบทุกแบบ ป้องกันการคลายตัวเนื่องจากการสั่นสะเทือน ใช้ได้ดีในชิ้นงานที่มีการขยายตัวและหดตัวเนื่องจากความร้อน/เย็น และแรง มาตรฐาน Standard : DIN 9250 วัสดุ : เหล็กดำ Carbon Steel M6 ขนาดของวงใน (d1) 6.5 mm ขนาดของวงนอก (d2) 9.7 mm ความหนาของปีก (s) 0.6 mm ความสูงของแหวน (h) 1.0 mm M8 ขนาดของวงใน (d1) 8.3 mm ขนาดของวงนอก (d2) 12.6 mm ความหนาของปีก (s) 0.8 mm ความสูงของแหวน (h) 1.2 mm M10 ขนาดของวงใน (d1) 10.3 mm ขนาดของวงนอก (d2) 15.9 mm ความหนาของปีก (s) 1.0 mm ความสูงของแหวน (h) 1.3 mm M12 ขนาดของวงใน (d1) 12.8 mm ขนาดของวงนอก (d2) 17.9 mm ความหนาของปีก (s) 1.1 mm ความสูงของแหวน (h) 1.5 mm M14 ขนาดของวงใน (d1) 14.6 mm ขนาดของวงนอก (d2) 21.9 mm ความหนาของปีก (s) 1.1 mm ความสูงของแหวน (h) 1.6 mm M16 ขนาดของวงใน (d1) 16.6 mm ขนาดของวงนอก (d2) 23.9 mm ความหนาของปีก (s) 1.2 mm ความสูงของแหวน (h) 1.7 mm M18 ขนาดของวงใน (d1) 18.9 mm ขนาดของวงนอก (d2) 26.9 mm ความหนาของปีก (s) 1.5 mm ความสูงของแหวน (h) 1.9 mm M20 ขนาดของวงใน (d1) 20.7 mm ขนาดของวงนอก (d2) 29.8 mm ความหนาของปีก (s) 1.7 mm ความสูงของแหวน (h) 2.4 mm M24 ขนาดของวงใน (d1) 25.3 mm ขนาดของวงนอก (d2) 35.6 mm ความหนาของปีก (s) 1.7 mm ความสูงของแหวน (h) 2.6 mm
