เซนเซอร์วัดค่าฝุ่น PM2.5 PM10 ของแท้ PMS5003 PMS7003 PMS9103 PMS3003 Plantower DustSensor

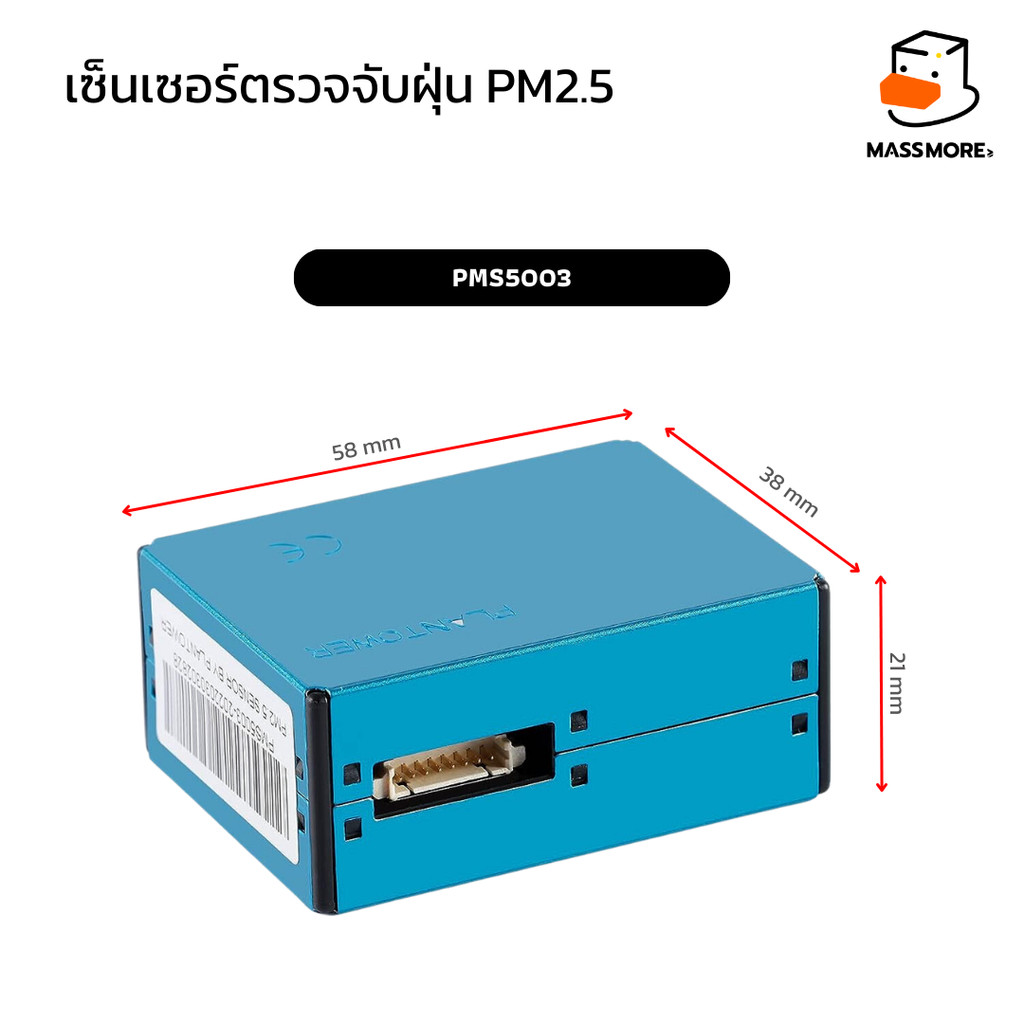

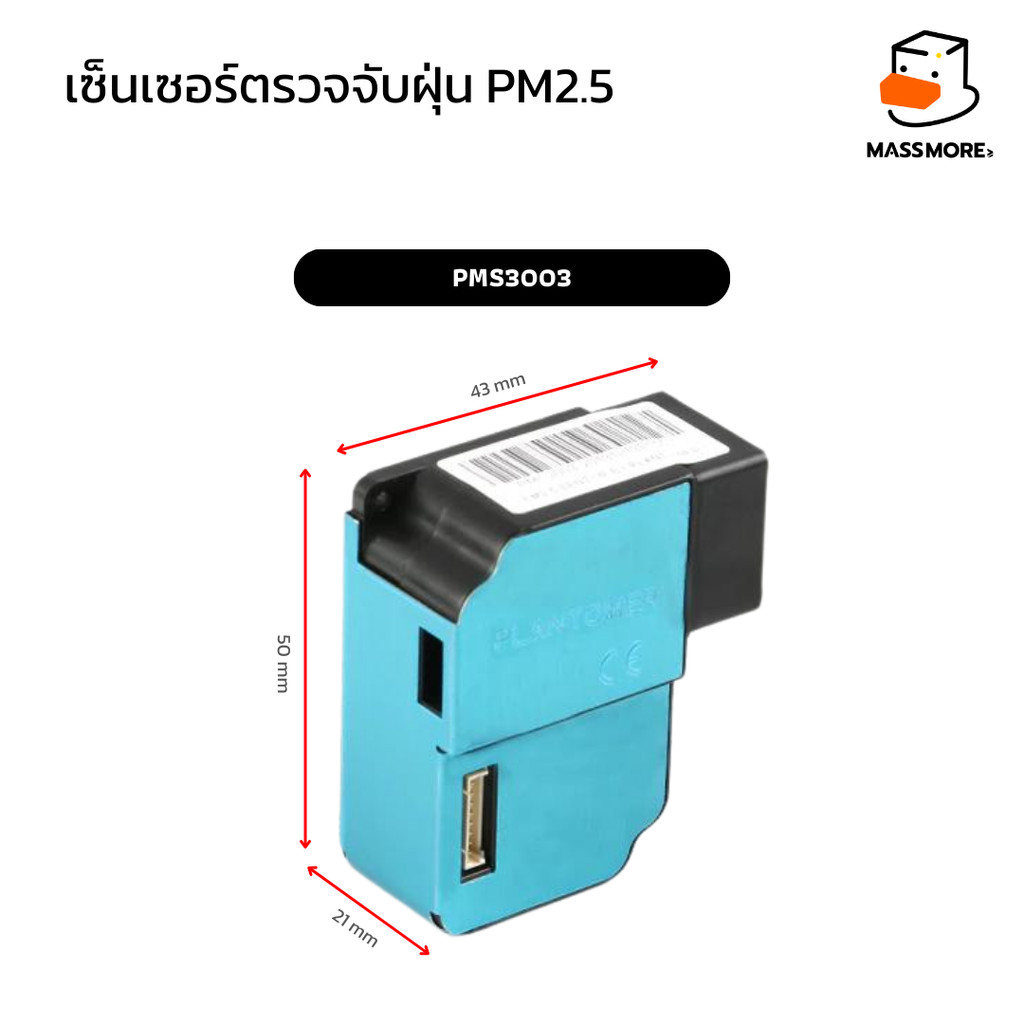

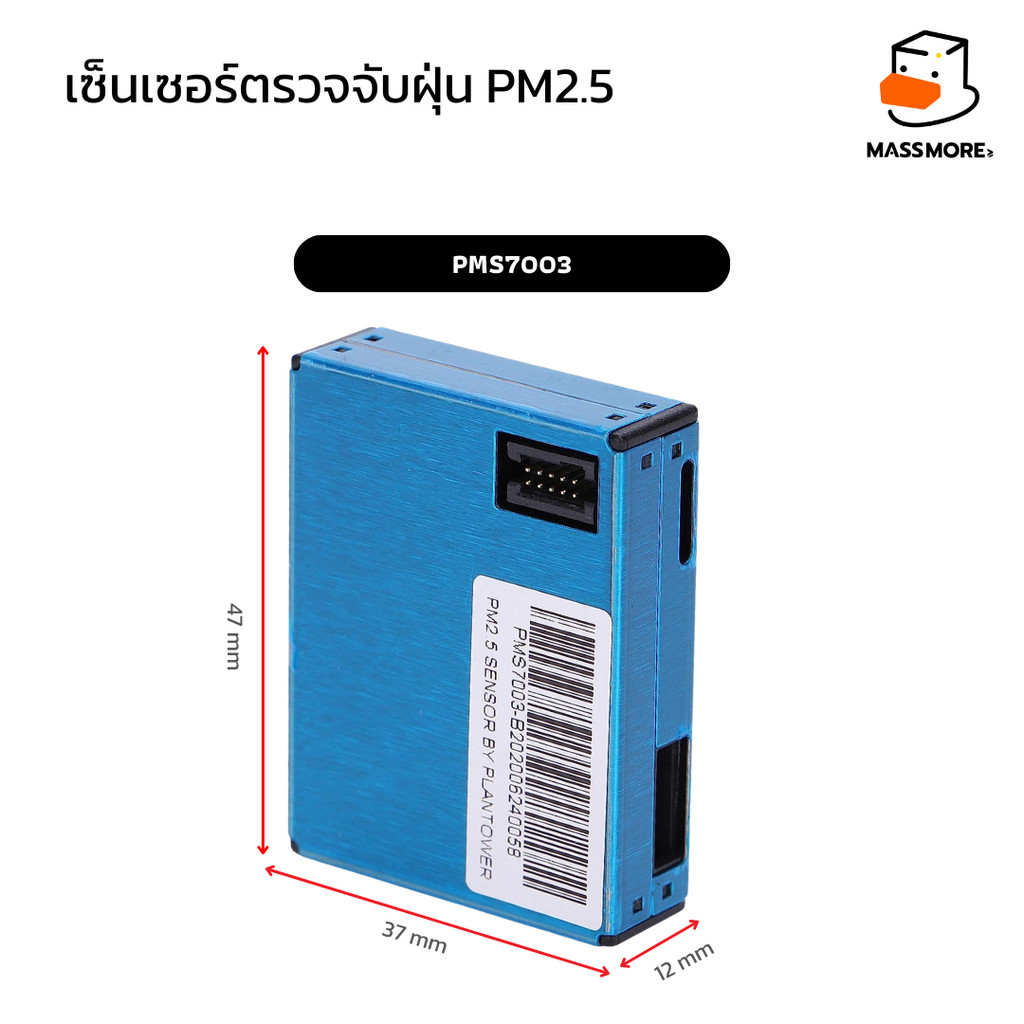

1. ชื่อสินค้า (Product) เซนเซอร์วัดค่าฝุ่นละออง PM2.5 Plantower (ของแท้) รุ่น PMS7003, PMS5003, PMS3003, PMS9103 ความแม่นยำสูง รองรับ PM1.0, PM2.5, PM10 2. ตัวเลือกสินค้า (Product Options) PMS7003 + คอนเนคเตอร์: รุ่นบางพิเศษ (แถมหัวคอนเนคเตอร์ Pitch 1.27mm สำหรับบัดกรี) PMS5003 + สายเชื่อมต่อ: รุ่นมาตรฐานยอดนิยม (แถมสายแพรพร้อมหัวเสียบ) PMS3003 + สายเชื่อมต่อ: รุ่นโครงสร้างแข็งแรง (แถมสายแพรพร้อมหัวเสียบ) PMS9103 + สายเชื่อมต่อ: รุ่นหุ้มเกราะโลหะป้องกันสัญญาณรบกวน (แถมสายแพรพร้อมหัวเสียบ) 3. แนะนำ (Introduction) เซนเซอร์ตรวจจับฝุ่นละออง (Particulate Matter Sensor) จาก Plantower เป็นอุปกรณ์มาตรฐานอุตสาหกรรมที่ใช้หลักการ Laser Scattering (การกระเจิงของแสงเลเซอร์) ในการตรวจวัดอนุภาคฝุ่นที่ลอยอยู่ในอากาศ สามารถแยกแยะความเข้มข้นของฝุ่นได้ 3 ระดับพร้อมกัน คือ PM1.0, PM2.5 และ PM10 โมดูลมีการประมวลผลภายในด้วยไมโครคอนโทรลเลอร์ ให้ค่าผลลัพธ์ออกมาเป็นสัญญาณดิจิทัล (Digital Output) ผ่านพอร์ต Serial (UART) ซึ่งมีความเสถียรและแม่นยำสูงกว่าเซนเซอร์แบบ Analog ทั่วไป นิยมนำไปประยุกต์ใช้ร่วมกับบอร์ดพัฒนาโปรแกรมต่างๆ เช่น Arduino, ESP32, ESP8266, Raspberry Pi หรือ STM32 เพื่อสร้างระบบตรวจสอบคุณภาพอากาศและระบบฟอกอากาศอัตโนมัติ 4. คุณสมบัติ (Features) Laser Scattering Technology: ใช้เลเซอร์คุณภาพสูงในการตรวจวัด ทำให้ตอบสนองต่อการเปลี่ยนแปลงของมวลฝุ่นได้อย่างรวดเร็วและแม่นยำ Real-time Response: อ่านค่าความเข้มข้นของฝุ่นได้แบบเรียลไทม์ (Response time < 10 วินาที) Multi-Detection: สามารถวัดค่า PM1.0, PM2.5 และ PM10 ได้พร้อมกันในครั้งเดียว Active Airflow: มีพัดลมดูดอากาศในตัว (Built-in Fan) เพื่อดึงตัวอย่างอากาศเข้าสู่ห้องตรวจวัดอย่างสม่ำเสมอ Digital Interface: ส่งข้อมูลผ่าน UART ใช้งานง่าย ไม่ต้องแปลงสัญญาณเอง Calibrated: ผ่านการสอบเทียบมาตรฐานจากโรงงานผู้ผลิต (Factory Calibrated) 5. ข้อมูลสินค้า (Spec data) ข้อมูลสำคัญที่ต้องทราบก่อนการใช้งาน แรงดันไฟเลี้ยง (VCC): 5.0 VDC (ต้องการกระแสไฟที่เสถียรอย่างน้อย 500mA) ระดับแรงดันสัญญาณ (Logic Level): 3.3V TTL (หากใช้กับ Arduino 5V แนะนำให้ใช้วงจรแบ่งแรงดันที่ขา RX ของเซนเซอร์) รูปแบบการสื่อสาร (Interface): UART (Serial) Baud rate 9600 bps กระแสขณะทำงาน (Operating Current): ~100 mA กระแสขณะพัก (Standby Current): < 200 uA อุณหภูมิใช้งาน: -10 ถึง +60 องศาเซลเซียส 6. ข้อมูลทางเทคนิค (Specification) รายละเอียดทางเทคนิคของเซนเซอร์ตระกูล PMS: ช่วงการวัด (Range): 0.3 ถึง 1.0, 1.0 ถึง 2.5, และ 2.5 ถึง 10 ไมโครเมตร ช่วงความหนาแน่นสัมฤทธิ์ (Effective Range): 0 – 500 μg/m³ ความละเอียด (Resolution): 1 μg/m³ ความแม่นยำ (Counting Accuracy): ±10% @ 100~500 μg/m³ ±10 μg/m³ @ 0~100 μg/m³ ขนาดอนุภาคที่เล็กที่สุดที่ตรวจจับได้: 0.3 ไมโครเมตร 7. เปรียบเทียบ (Comparison) ความแตกต่างของแต่ละรุ่นเพื่อการเลือกใช้งานที่เหมาะสม: PMS3003: รุ่นคลาสสิก มีขนาดใหญ่ที่สุด โครงสร้างแข็งแรง เหมาะสำหรับงานตั้งโต๊ะหรือพื้นที่ติดตั้งกว้าง การเข้าสายทำได้ง่าย PMS5003: รุ่นมาตรฐาน (Standard) เป็นรุ่นที่นิยมที่สุด ประสิทธิภาพสูง ขนาดเล็กลงจากรุ่น 3003 และหาอะไหล่ง่าย เหมาะสำหรับงานทั่วไป PMS7003: รุ่นบางพิเศษ (Slim) ออกแบบช่องลมเข้า-ออกให้อยู่ด้านข้าง และใช้ขั้วต่อขนาดเล็ก (Pitch 1.27mm) เหมาะสำหรับอุปกรณ์พกพา (Portable) PMS9103: รุ่นหุ้มเกราะ (Shielded) มีฝาครอบโลหะช่วยป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ได้ดีที่สุด เหมาะสำหรับโรงงานหรือพื้นที่ที่มีสัญญาณรบกวนสูง 8. ตัวอย่างการใช้งาน (Applications) เครื่องวัดคุณภาพอากาศพกพา: ใช้ PMS7003 ร่วมกับจอ OLED และ ESP32 สร้างเครื่องวัดขนาดเล็ก เครื่องฟอกอากาศ DIY: ใช้ PMS5003 เป็นเซนเซอร์หลักในการสั่งงาน Relay เพื่อเปิด/ปิดพัดลมกรองอากาศเมื่อค่าฝุ่นสูงเกินกำหนด สถานีตรวจวัดสภาพอากาศ (Weather Station): ติดตั้งภายนอกอาคารเพื่อเก็บข้อมูลมลพิษ ส่งขึ้นระบบ Cloud หรือ IoT Dashboard 9. ตัวอย่างการต่อสายเบื้องต้น (UART): VCC -> 5V GND -> GND TX (Sensor) -> RX (Microcontroller) RX (Sensor) -> TX (Microcontroller) ควรต่อผ่านตัวต้านทานแบ่งแรงดันหากบอร์ดเป็น 5V 11. เอกสารอ้างอิง (Documents) PMS5003 Datasheet: https://www.aqmd.gov/docs/default-source/aq-spec/resources-page/plantower-pms5003-manual_v2-3.pdf 12. แพ็คเกจประกอบไปด้วย (Shipping List) ตัวเลือก 1 (PMS7003): 1x เซนเซอร์ PMS7003, 1x คอนเนคเตอร์ (ไม่มีสายแพร เนื่องจากเป็นรุ่นเสียบบอร์ด) ตัวเลือก 2 (PMS5003): 1x เซนเซอร์ PMS5003, 1x สายแพรพร้อมหัวเสียบ ตัวเลือก 3 (PMS3003): 1x เซนเซอร์ PMS3003, 1x สายแพรพร้อมหัวเสียบ ตัวเลือก 4 (PMS9103): 1x เซนเซอร์ PMS9103, 1x สายแพรพร้อมหัวเสียบ 13. ประยุกต์การใช้งาน ลิงค์สินค้า >> https://shopee.co.th/product/5641091/14898054642/ . . #PMS7003 #PMS5003 #PMS3003 #PMS9103 #PLANTOWER #PM25Sensor #DustSensor #AirQualityMonitor #PM10 #ArduinoSensor #ESP32Sensor #IoT #Electronics #SmartHome #AirPurifierDIY #เซนเซอร์วัดฝุ่น #เครื่องวัดฝุ่น #เซนเซอร์PM25 #อุปกรณ์อิเล็กทรอนิกส์ #ไมโครคอนโทรลเลอร์ #โครงงานArduino #โปรเจกต์จบ #DIYElectronics #EnvironmentSensor #UART #SerialSensor #AirQualityIndex #AQI #MakerCommunity #RobotSkill #ElectronicComponent #โมดูลเซนเซอร์ #เซนเซอร์ราคาถูก #เซนเซอร์ของแท้ #LaserScattering #SmartCity #EnvironmentalMonitoring
