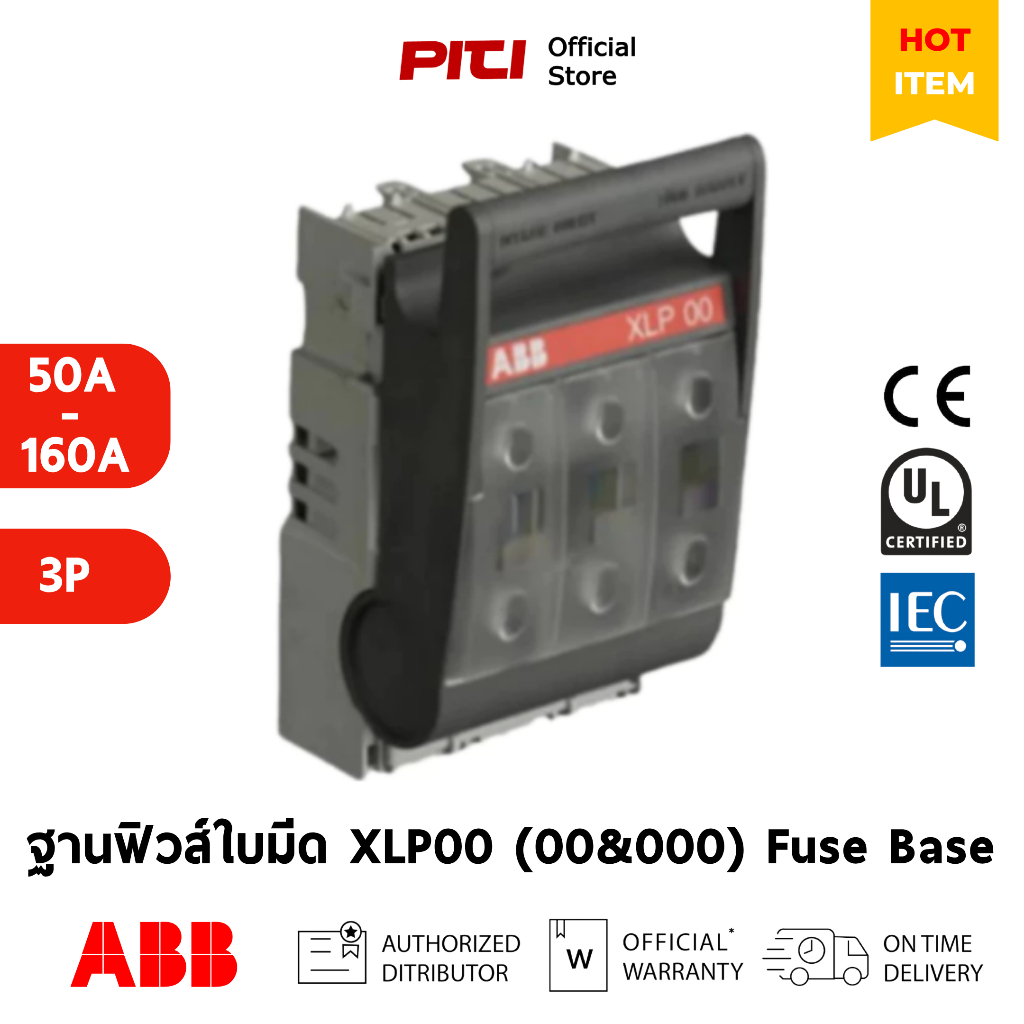

ABB ฐานฟิวส์ใบมีด Fuse Base XLP00 3Pole Use Fuse size (00&000) # 1SEP101890R0004-T

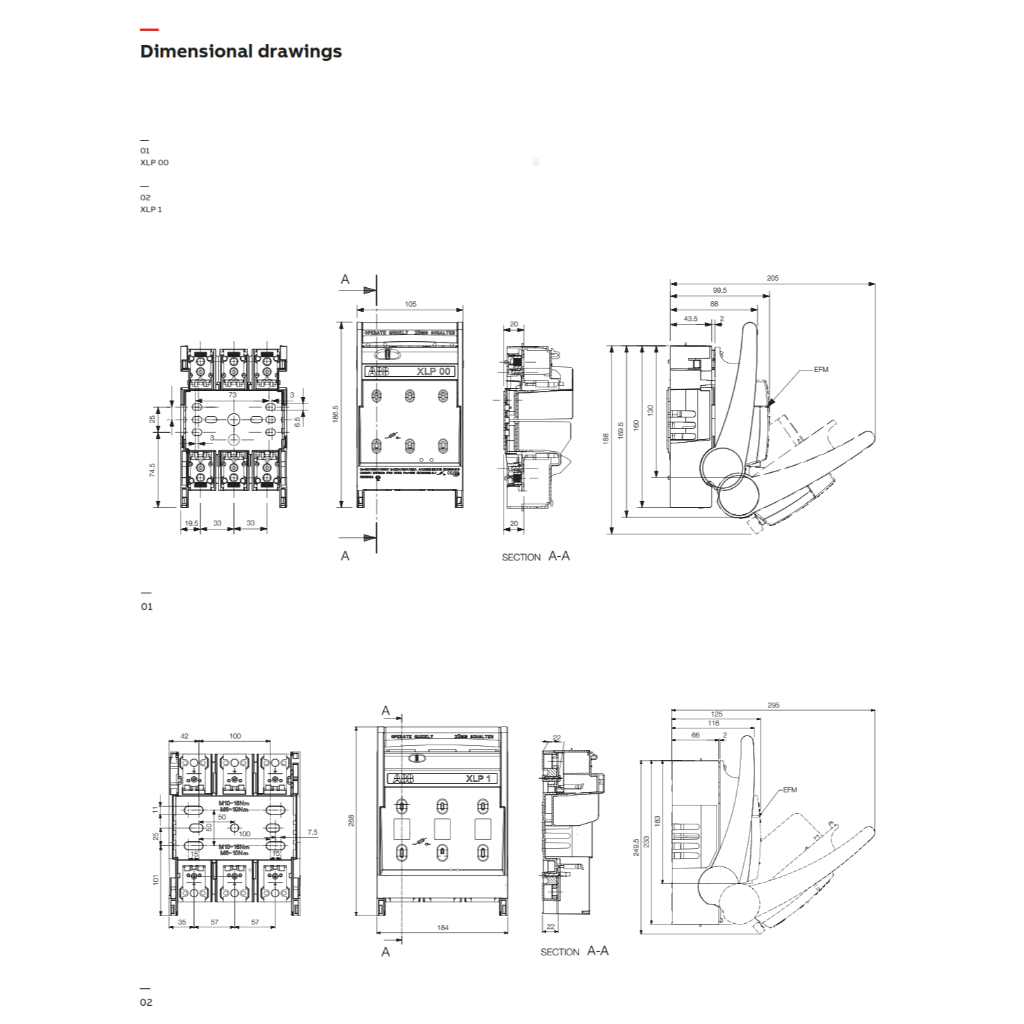

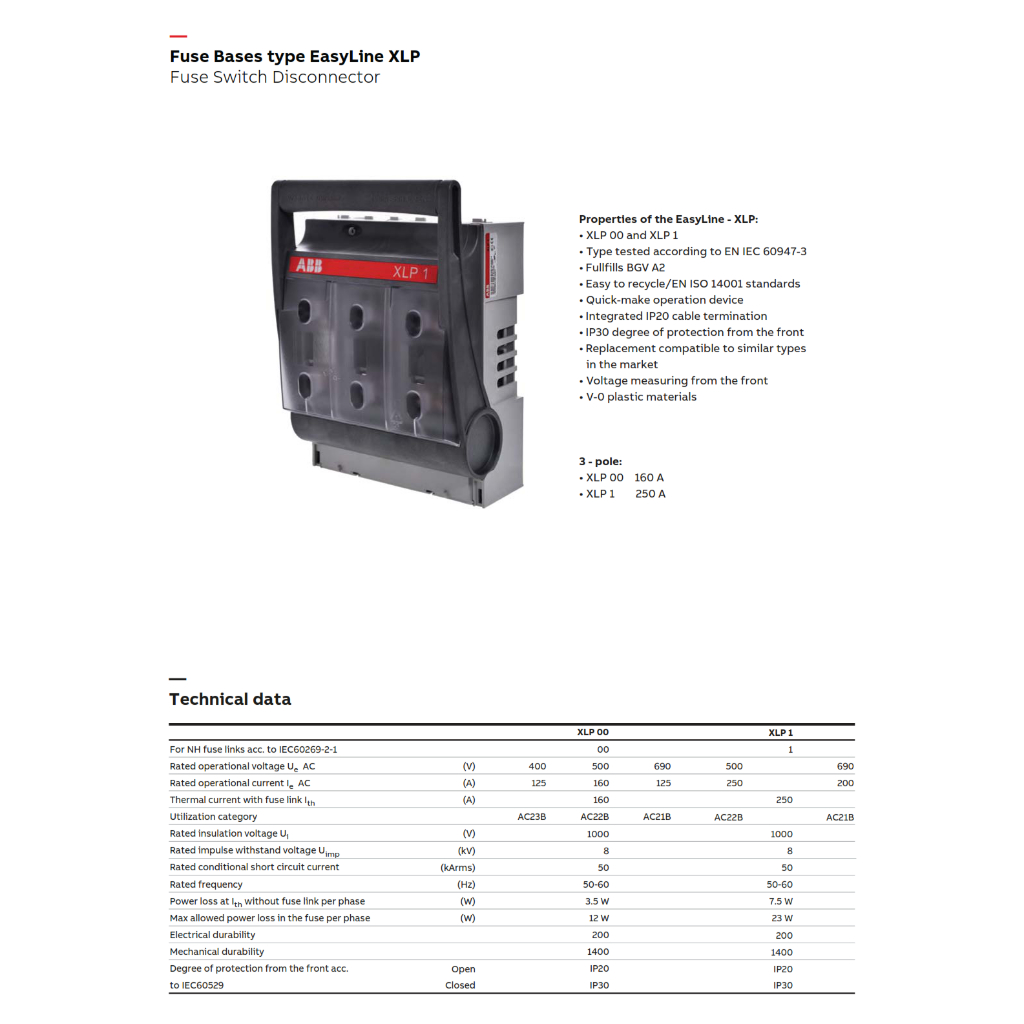

ABB ฐานฟิวส์ใบมีด Fuse Base XLP00 3Pole Use Fuse size (00&000) # 1SEP101890R0004-T ABB Fuse Base XLP00 3Pole คือ ฐานฟิวส์ใบมีด (Fuse Base) แบบ 3 โพล (3 Pole) ใช้สำหรับติดตั้ง ฟิวส์ใบมีดชนิด NH ขนาด 00 และ 000 (Compact NH) เพื่อป้องกันวงจรไฟฟ้าในระบบแรงดันต่ำ (LV Distribution) โดยฟิวส์ (Fuse Link) การทำงาน (Operating / Protection Principles) 1. ฐานรองฟิวส์ (Base) ทำหน้าที่เป็นที่ยึด/ใส่ฟิวส์ใบมีด (Fuse Link) ในระบบไฟฟ้า โดยจัดเรียงให้มีช่อง 3 โพล สำหรับแต่ละเฟส (L1, L2, L3) ให้สามารถต่อเข้ากับวงจรหลักได้อย่างเป็นระเบียบและปลอดภัย 2. ฟิวส์ใบมีด (Fuse Link) เมื่อใส่ฟิวส์ชนิด NH00/000 ลงในฐานนี้ ฟิวส์จะคอยตรวจจับเหตุการณ์ กระแสเกิน (Overcurrent/Short-circuit) หากเกิดขึ้น ฟิวส์จะ “ตัดวงจร” โดยละลายตัวทำให้กระแสไฟฟ้าหยุดไหล ป้องกันความเสียหายต่อสายไฟและโหลดปลายทาง 3. การตัดต่อและปลดฟิวส์ เมื่อฟิวส์ทำงาน (ลัดวงจร/เกินกระแส) ชิ้นส่วนสามารถดึงเปลี่ยนฟิวส์ใหม่ได้โดยง่าย โดยไม่ต้องเปลี่ยนฐาน ทำให้การบำรุงรักษาทำได้สะดวก 💡 สรุปแบบเข้าใจง่าย ▶ กระแสไฟไหลผ่านฟิวส์ที่ติดตั้งในฐาน ▶ เมื่อเกิดกระแสเกิน / ลัดวงจร → ฟิวส์ขาดและตัดไฟทันที ▶ ฐานฟิวส์ไม่เสียหาย เปลี่ยนเฉพาะฟิวส์แล้วใช้งานต่อได้ ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ✅ ปิดแหล่งจ่ายไฟหลักทั้งหมด (Lockout / Tagout) ✅ ตรวจสอบอุปกรณ์ ฐานฟิวส์ XLP00 3 Pole ฟิวส์ใบมีด NH00 หรือ NH000 ✅ ติดตั้งฐานฟิวส์ในตู้ ยึดฐานฟิวส์บน Mounting Plate หรือ DIN Rail (ตามรุ่น) ✅ ต่อสายไฟ ต่อสาย ด้านเข้า (LINE) จาก MCCB / Load Break Switch / ต่อสาย ด้านออก (LOAD) ไปยังโหลดหรืออุปกรณ์ควบคุม ✅ ใส่ฟิวส์ใบมีด เลือกฟิวส์ NH00 / NH000 ตามพิกัดกระแส ✅ ตรวจสอบก่อนจ่ายไฟ ตรวจความแน่นของจุดต่อทั้งหมด วิธีการใช้งาน (Operation) ✔ กระแสไฟไหลผ่านฟิวส์ไปยังโหลด ✔ ฟิวส์ทำหน้าที่ ป้องกัน Overload และ Short Circuit ✔ ฐานฟิวส์เป็นเพียง ตัวรองรับ ไม่ได้ทำหน้าที่สวิตช์ เมื่อเกิดกระแสเกิน / ลัดวงจร ✔ ฟิวส์จะหลอมและตัดวงจรทันที ✔ โหลดปลายทางถูกป้องกันจากความเสียหาย ✔ ฐานฟิวส์ยังใช้งานได้ตามปกติ ขั้นตอนการเปลี่ยนฟิวส์ (หลังฟิวส์ขาด) ✔ ปิด MCCB / Switch ด้านหน้า ✔ ตรวจสอบว่าไม่มีแรงดัน ✔ ถอดฟิวส์ที่ขาดออก ✔ ใส่ฟิวส์ใหม่ ค่าเท่าเดิม ✔ เปิดระบบและตรวจสอบการทำงาน จุดเด่นด้านความปลอดภัย ⭐ รองรับฟิวส์ NH ขนาด 00 และ 000 ใช้งานได้ยืดหยุ่น ครอบคลุมงานไฟฟ้าแรงดันต่ำหลายประเภท ⭐ โครงสร้างแข็งแรง ทนกระแสลัดวงจรสูง ออกแบบให้ทน Short Circuit Current สูง ⭐ มาตรฐานสากล IEC / EN ผ่านมาตรฐาน IEC 60947-3 ⭐ เปลี่ยนฟิวส์ง่าย บำรุงรักษาสะดวก ฟิวส์ขาด → เปลี่ยนเฉพาะ Fuse Link ⭐ เหมาะกับระบบไฟฟ้า แบบ 3 Pole ใช้งานกับระบบ 3 เฟสได้โดยตรง ⭐ ใช้งานร่วมกับอุปกรณ์อื่นได้หลากหลาย MCCB, Load Break Switch, Contactor ข้อควรระวัง / ข้อจำกัด ⚠️ ต้องตัดไฟก่อนทุกครั้ง ห้าม ใส่/ถอดฟิวส์ขณะมีไฟ ⚠️ เลือกฟิวส์ให้ถูกต้อง ใช้เฉพาะ NH00 หรือ NH000 เท่านั้น ⚠️ ขันจุดต่อให้ได้แรงบิดที่เหมาะสม จุดต่อหลวม → ความร้อนสะสม → หน้าสัมผัสไหม้ ⚠️ ตรวจสอบสภาพเป็นระยะ ดูรอยไหม้ สีเปลี่ยน หรือกลิ่นผิดปกติ ขนาด (Dimensions) ✅ ความกว้าง (Width): 145 มม. ✅ ความสูง (Height): 88 มม. ✅ ความลึก/ความยาว (Depth/Length): 185 มม. ✅ น้ำหนัก (Weight) : 0.5 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB Fuse Base -3 Pole XLP00 ✅ จำนวนโพล : 3 โพล (3-Pole) ✅ ขนาดฟิวส์ที่รองรับ : NH000 และ NH00 ✅ พิกัดกระแสไฟฟ้าทำงาน : 160 A (ขึ้นอยู่กับรุ่นย่อยสเปค) ✅ พิกัดแรงดันไฟฟ้าใช้งาน : สูงสุด 400 – 690 V AC ✅ พิกัดแรงดันฉนวน : 1,000 V ✅ พิกัดกระแสลัดวงจร : 50 kA ✅ ชนิดการต่อสาย : Lug / Bolt Clamp ✅ กันฝุ่นด้านหน้า : IP30 ⚡ การต่อระบบทั่วไป (Wiring Integration) แหล่งจ่ายไฟ 3Φ │ ▼ MCCB / Load Break Switch │ ▼ ABB Fuse Base XLP00 (ใส่ฟิวส์ NH00 / NH000) │ ▼ โหลด (Motor / Panel / Capacitor) 💡 สรุปแบบเข้าใจง่าย ▶ Upstream: MCCB / Switch ▶ Protection: Fuse Base XLP00 + Fuse ▶ Downstream: Contactor / Capacitor / Motor ▶ ต่อถูกลำดับ → ปลอดภัย → บำรุงรักษาง่าย อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ ฟิวส์ใบมีดมาตรฐาน NH000 / NH00 gG / gL ⚙️ อุปกรณ์ตัด–ต่อด้านหน้า MCCB / Load Break Switch / Isolator / Main Switch ในตู้ MDB / SMDB ⚙️ อุปกรณ์ควบคุมด้านโหลด Contactor / Motor Starter / Capacitor / Capacitor Contactor / Soft Starter / Drive (VSD) ⚙️ อุปกรณ์วัดและป้องกันเสริม Current Transformer (CT) / Power Meter / Energy Meter ⚙️ อุปกรณ์ติดตั้งและอุปกรณ์เสริม ราง DIN Rail / Mounting Plate สรุป 🔌 ABB Fuse Base XLP00 3Pole คือ ฐานฟิวส์ใบมีดสำหรับระบบไฟฟ้า 3 เฟส ใช้รองรับฟิวส์ NH ขนาด 00 และ 000 ทำหน้าที่ ป้องกันกระแสเกินและไฟลัดวงจร ก่อนเข้าอุปกรณ์หรือโหลดสำคัญในระบบ รุ่น XLP00-6MB EASYLINE FUSE SWITCH DIS 125/160A ยี่ห้อ ABB ฐานฟิวส์ใบมีด XLP Fuse Base 3โพล (3Pole) พิกัดแรงดันไฟฟ้า Voltage Range 400 – 690 โวลต์ พิกัดแรงดันไฟฟ้าที่ฉนวนทนได้ Rated Insulation Voltage 1,000 Volt XLP00,3-pole,160A, without clamps or bolts
