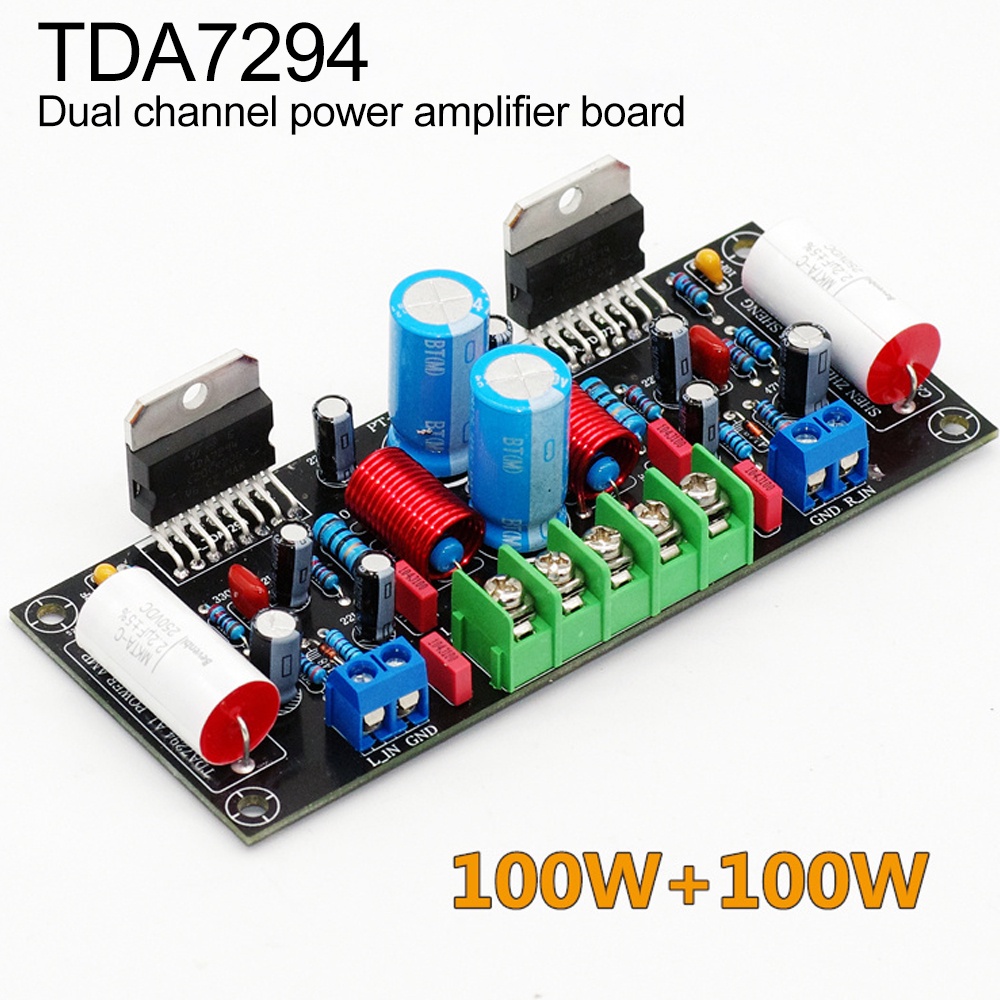

Tda7294 บอร์ดขยายเสียง แอมป์พลังงานสูง 200W DC24-40V ขนาดเล็ก DIY

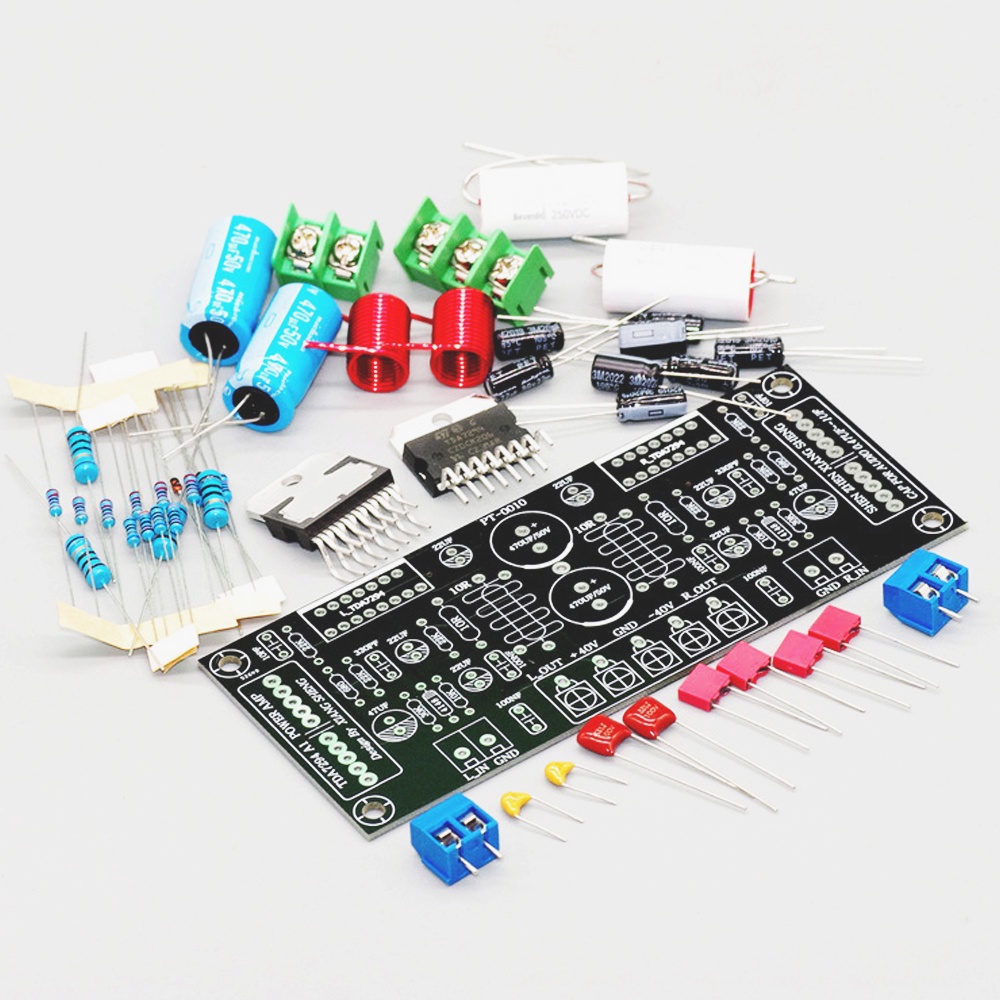

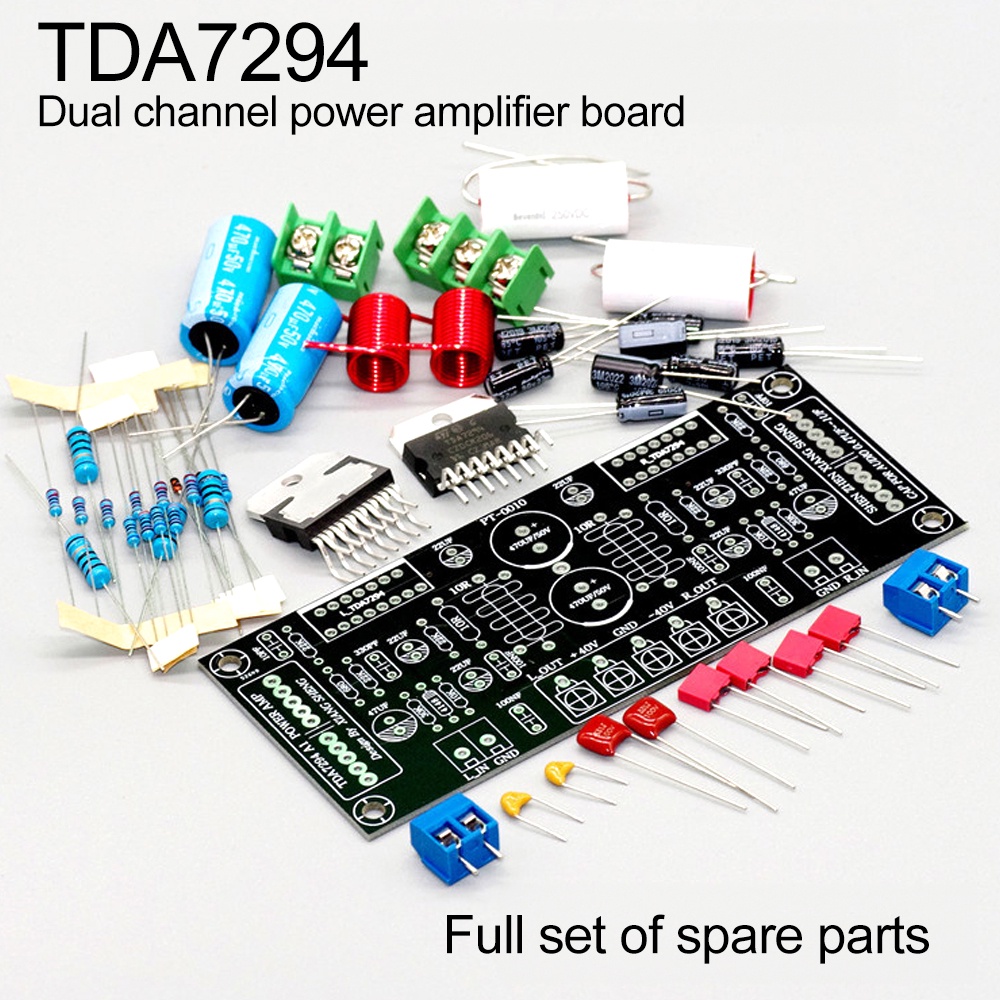

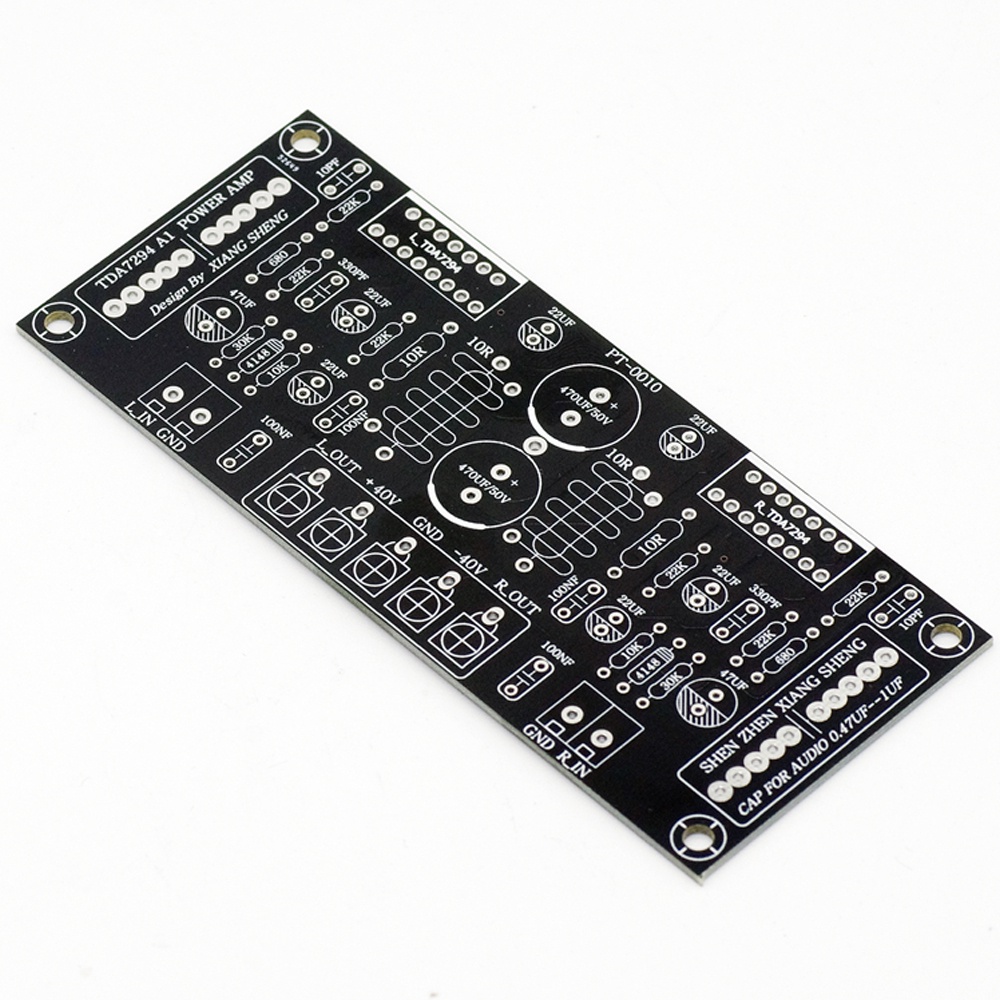

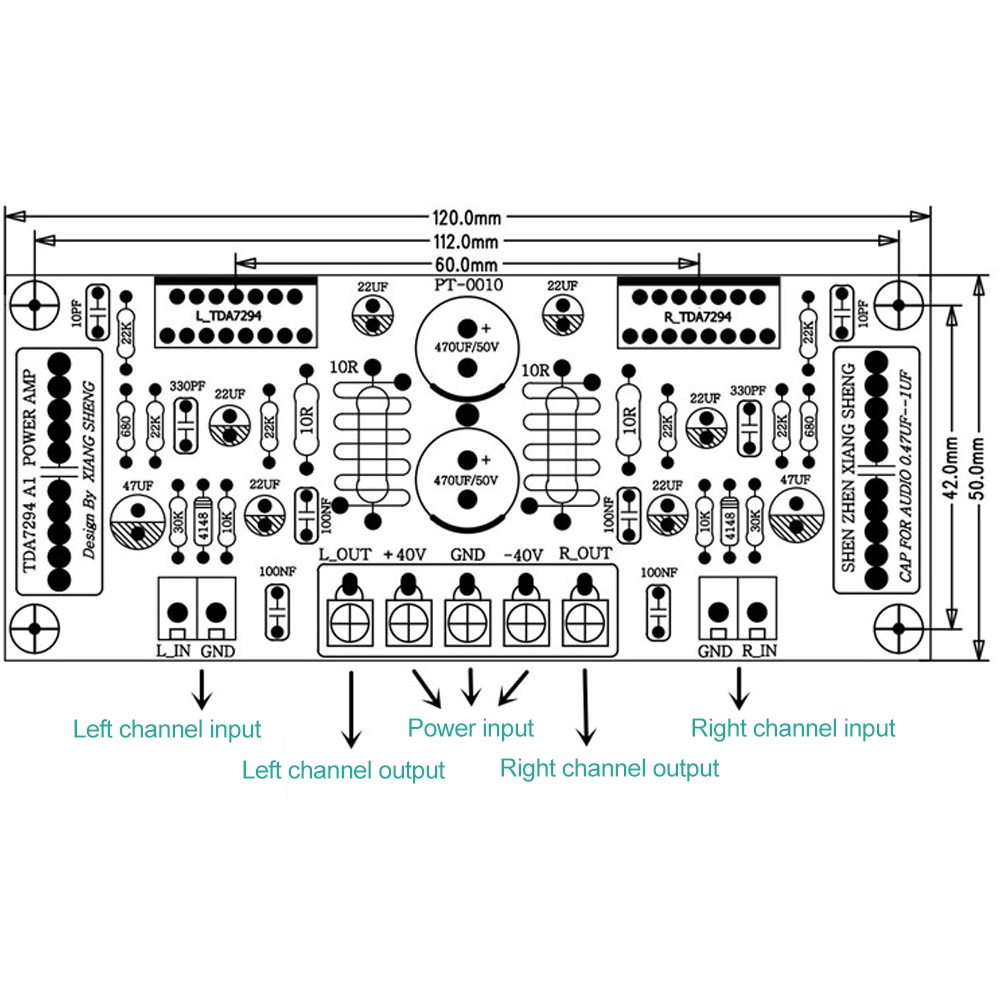

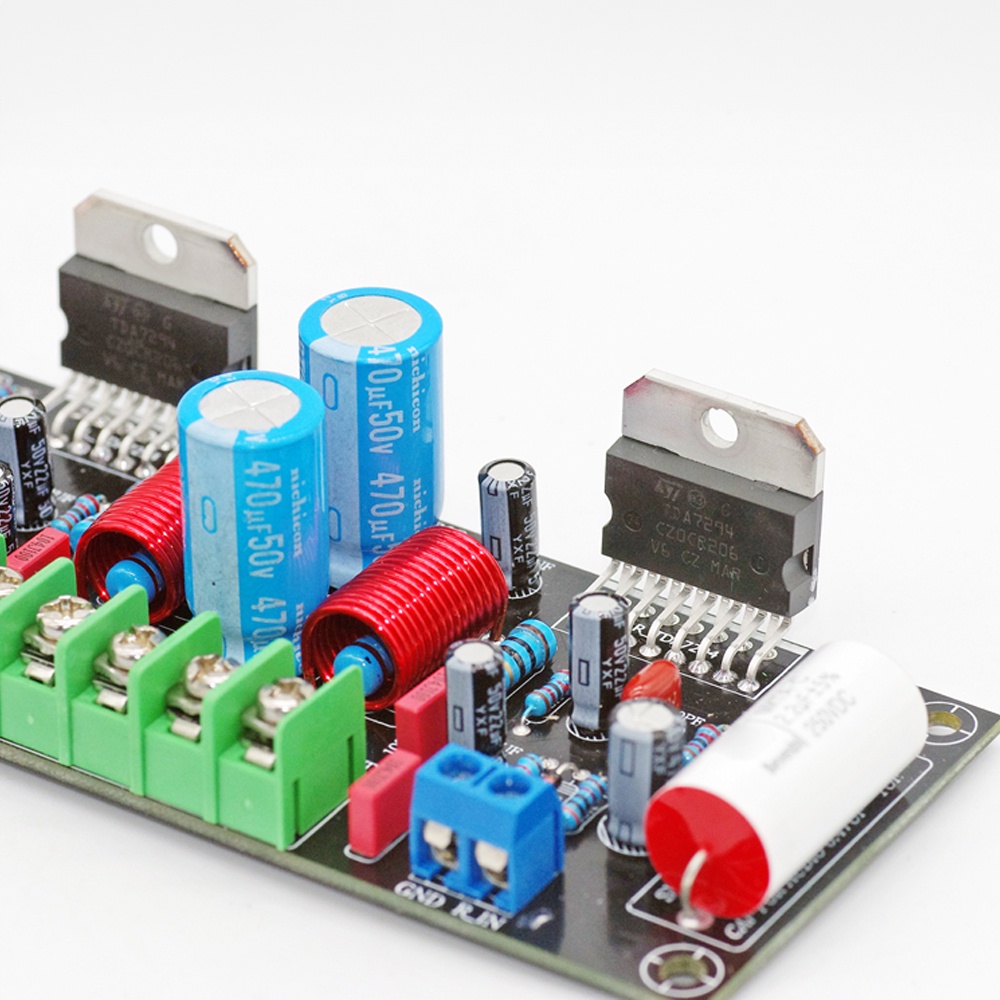

คุณสมบัติ: 1.ใช้ชิปเครื่องขยายเสียงคุณภาพสูงรุ่น: TDA7294 2.ผลิตภัณฑ์ใช้วัสดุคุณภาพสูงและมีอายุการใช้งานยาวนาน 3.ผลิตภัณฑ์หลวมและต้องประกอบเองทำให้เหมาะมากสำหรับผู้ที่ชื่นชอบ DIY 4.บอร์ดขยายเสียงสองช่องที่มีความเที่ยงตรงสูงนี่คือบอร์ดขยายเสียงสองช่องที่มีความเที่ยงตรงสูง ผลิตภัณฑ์เพาเวอร์ 5.200W ที่มีประสิทธิภาพที่เสถียรมาก พารามิเตอร์: 1. อินพุตสัญญาณเสียง: อินพุตสัญญาณเสียงสองช่องสัญญาณ; 2. เอาต์พุตเสียง: เอาต์พุตเสียง 100W + 100W; 3. หลักการวงจร: 2 ทาง TDA7294 การขยายสัญญาณ; 4. แรงดันไฟฟ้าที่ใช้งานได้: DC 24-40V 5. ความต้านทานอินพุต: 22K OHM ความต้านทานขาออก: 4-8OHM 6. ข้อกำหนด PCB ของ PCB: FR4 50X120X1.6MM รายชื่อวัสดุ: TDA7294 Dual Channel Amplifier Board เครื่องขยายเสียงเดิมที่นำเข้า IC TDA7294: 2 ชิ้น ตัวต้านทาน 1 / 4W 22K: 6 ชิ้น ตัวต้านทาน 1 / 4w 680:2 ชิ้น ตัวต้านทาน 1 / 4W 10K: 2 ชิ้น ตัวต้านทาน 1 / 4W 30K: 2 ชิ้น ตัวต้านทาน 1W 10R: 2 ชิ้น ตัวต้านทาน 2W 10R: 2 ชิ้น ไดโอด 1N4148: 2 ชิ้น ตัวเก็บประจุฟิล์มบาง 100NF: 4 ชิ้น ตัวเก็บประจุฟิล์มบาง 10PF: 2 ชิ้น ตัวเก็บประจุไฟฟ้า 22UF: 6 ชิ้น ตัวเก็บประจุไฟฟ้า 47UF: 2 ชิ้น ความจุฟิล์มบาง 2.2UF: 2 ชิ้น (ความจุของการมีเพศสัมพันธ์ตามแนวแกน) การเหนี่ยวนำ 5UH: 2 ชิ้น ซ็อกเก็ต 7.62 ตำแหน่ง 2 ตำแหน่ง 3 ตำแหน่งซ็อกเก็ต 1 ชิ้น ซ็อกเก็ต 5.0 5.0: 2 ชิ้น แผงวงจร FR4 สองด้าน 50X120X1.6 มม.: 1 ชิ้น หลักการของวงจร: การออกแบบการขยาย TDA7294 แบบช่องสัญญาณคู่การออกแบบช่องสัญญาณซ้ายและขวาแบบสมมาตรการต่อสายดินจุดเดียวไม่มีเสียงปัจจุบันไม่มีเสียงรบกวนเอาต์พุตคู่ 100W พร้อมการปรับปรุงวงจร 1.พอร์ตอินพุตเชื่อมต่อควบคู่ไปกับตัวเก็บประจุขนาดเล็ก 330P วิธีนี้มีข้อดีสองประการประการแรกสามารถสร้างความถี่ต่ำด้วย R1 กรองความถี่สูงพิเศษที่เหลือโดยไม่จำเป็นทำให้เสียงนุ่มนวลขึ้นและยังลดภาระของเครื่องขยายเสียงอีกด้วย ประการที่สองคือการกำจัดวงจรกระตุ้นตนเอง 2.ตัวเก็บประจุ A A 10PF เชื่อมต่อขนานกับตัวต้านทานข้อเสนอแนะทำให้เสียงโปร่งใสยิ่งขึ้น 3.ใช้เครือข่ายกระดิ่งและตัวเหนี่ยวนำสัญญาณออกเพื่อป้องกันการกระตุ้นตนเองด้วยความถี่สูงและชดเชยเอาต์พุต การดัดแปลงข้างต้น เมื่อเทียบกับหลายวงจรที่มีแหล่งจ่ายไฟที่ดี โดยทั่วไปสามารถทำได้มากกว่า 99% ของประสิทธิภาพ 7294 ข้อเสนอแนะแรงดันไฟฟ้าเป็นลบและประสิทธิภาพมีเสถียรภาพ การเปลี่ยนตัวเก็บประจุข้อเสนอแนะที่แตกต่างกันสามารถควบคุมโทนเสียงที่แตกต่างกันเหมาะสำหรับเครื่องบด แพ็คเกจรวม: แพคเกจ 1: ชิ้นส่วนหลวม DIY X1 โมดูลสำเร็จรูป X1 ในแพ็คเกจ 2: โมดูลสำเร็จรูป
