Pcbfun Msgeq7 โมดูลกรองสัญญาณเสียงกราฟิก

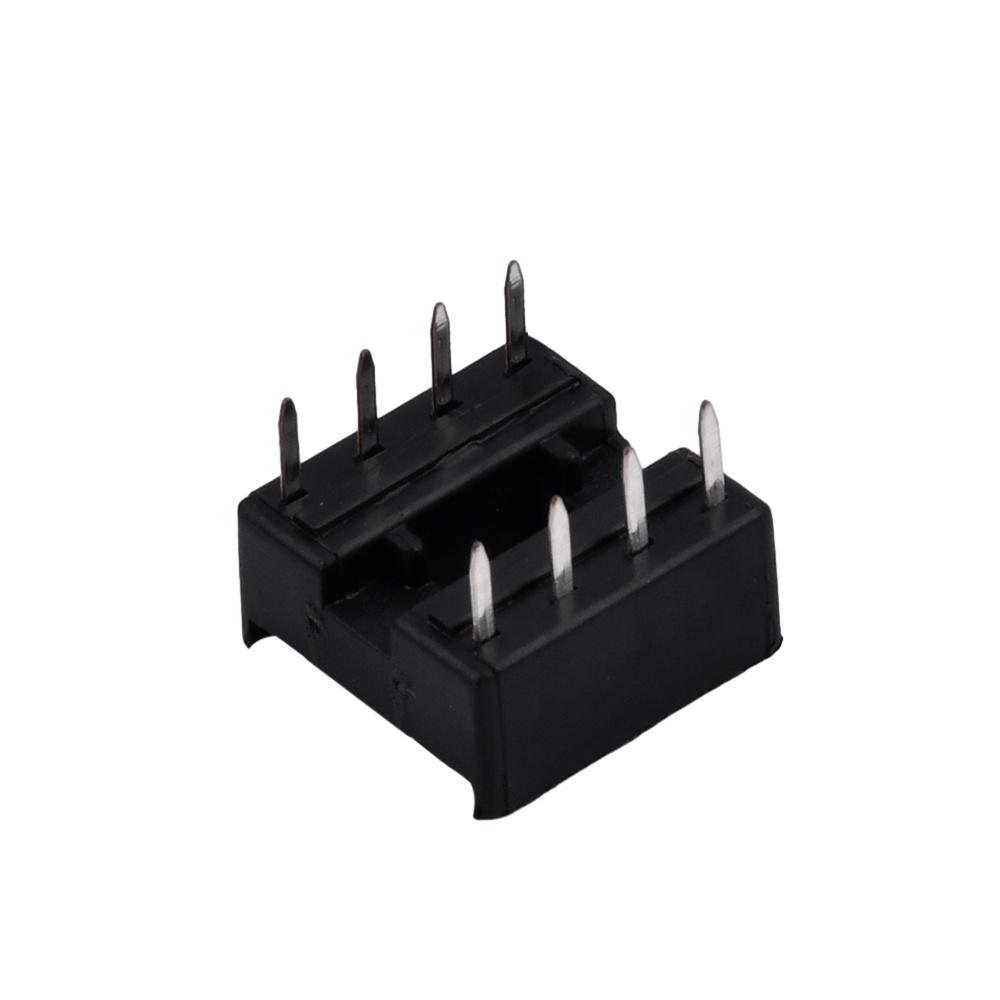

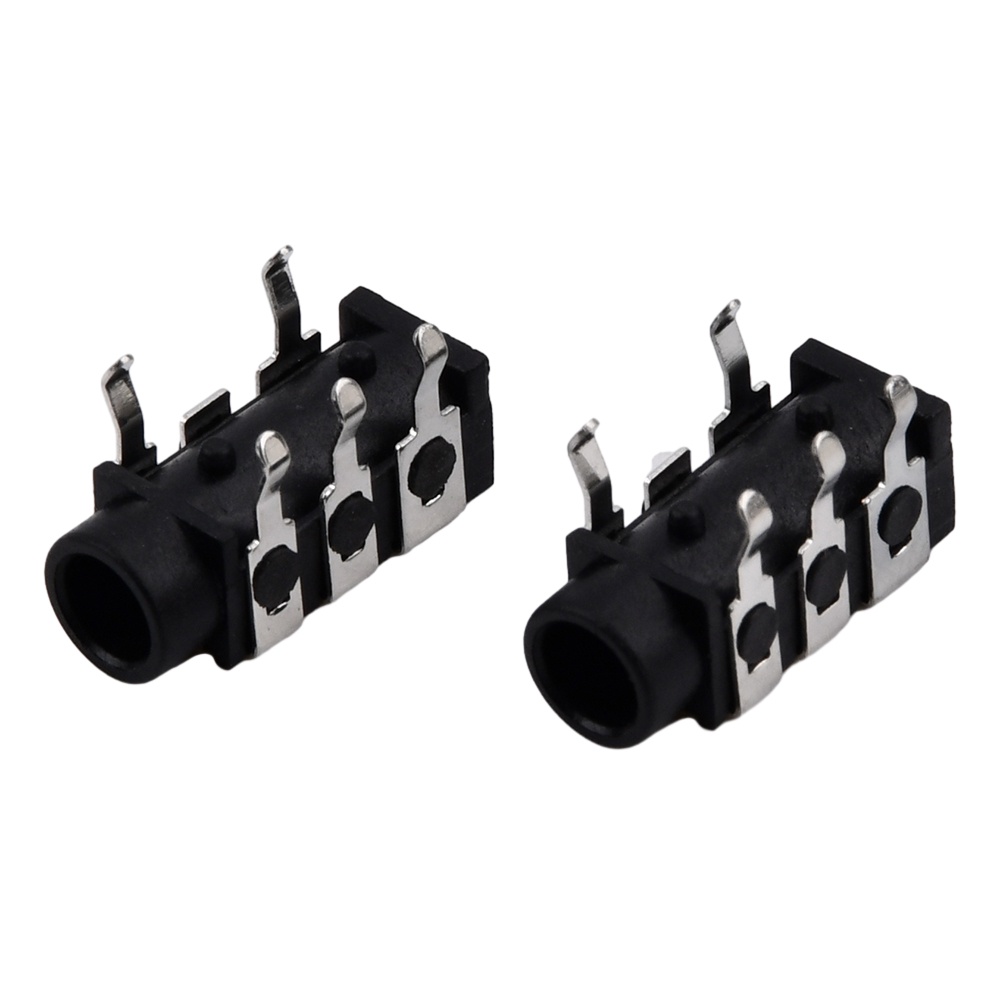

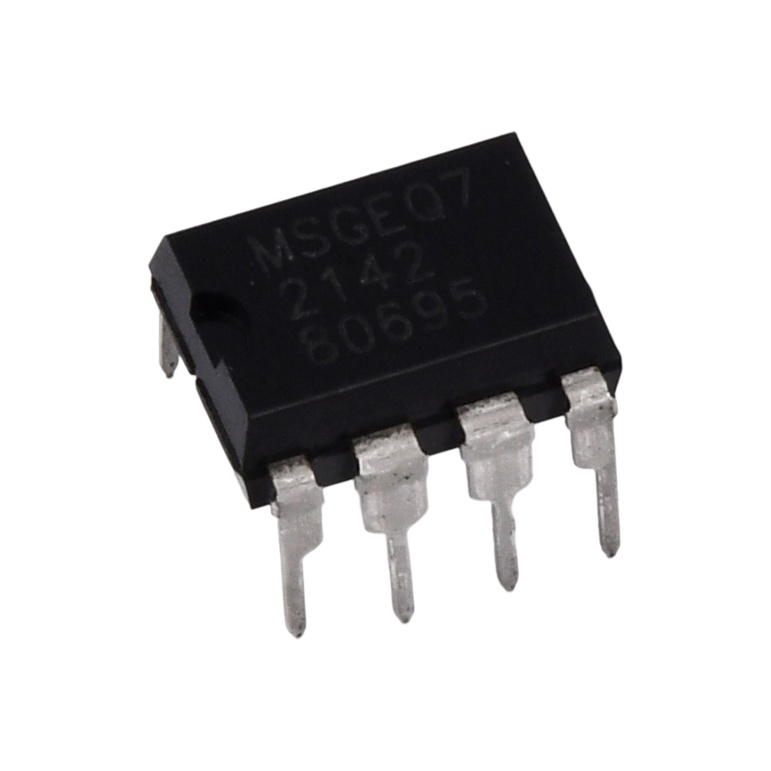

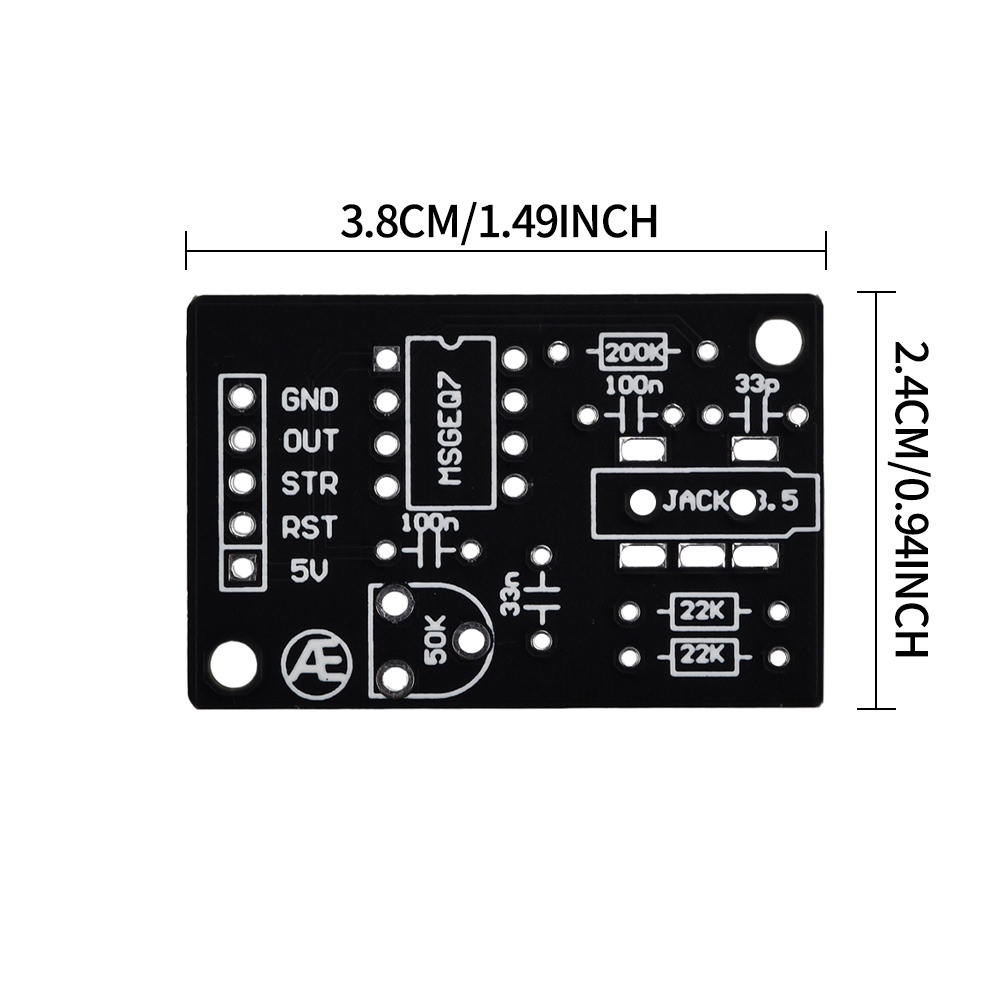

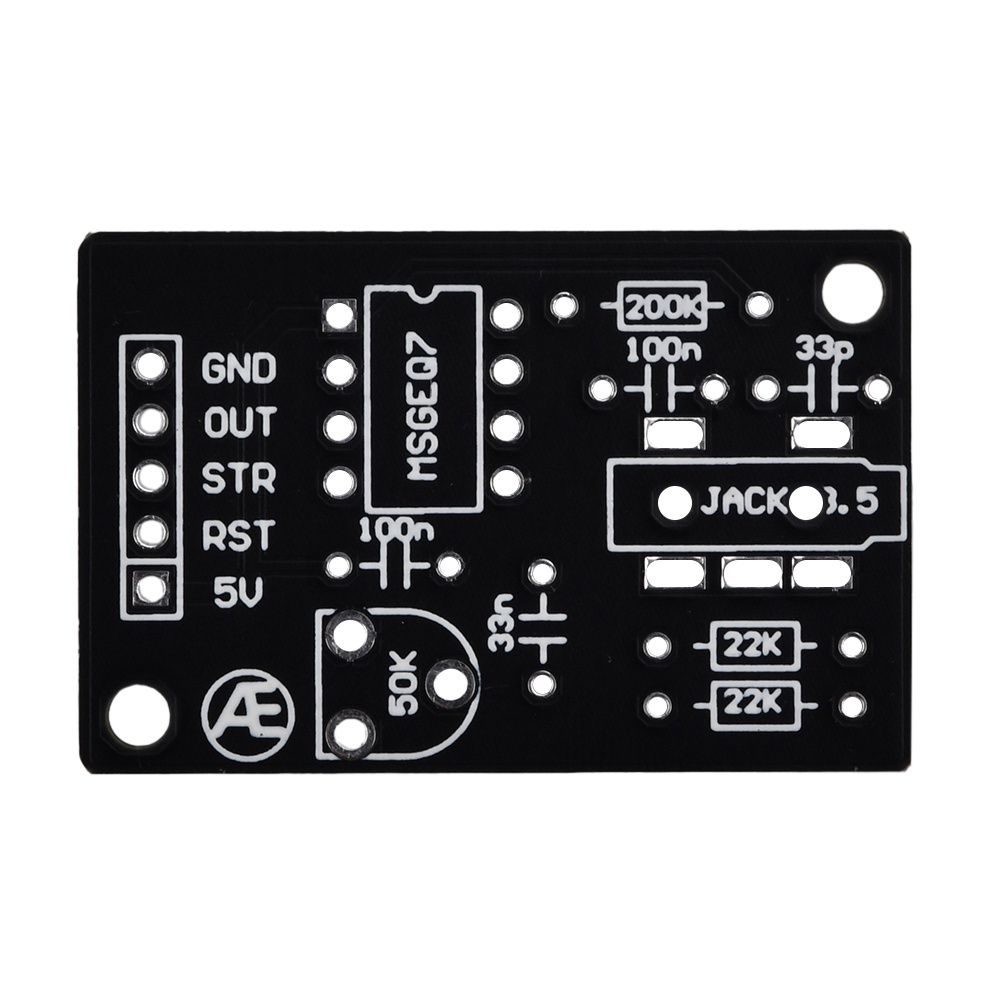

คุณสมบัติ: 1.โมดูลการวิเคราะห์สัญญาณการประมวลผลเสียง MSGEQ7 แบบกราฟิก เมื่อพิจารณาว่าโมดูลนี้จำเป็นต้องประมวลผลสัญญาณเสียงเมื่อเราพัฒนาโมดูลวิเคราะห์เสียงนี้เราใช้บอร์ด PCB เคลือบทองซ็อกเก็ต 8 ขาเคลือบทองขั้วต่อเคลือบทองและอะแดปเตอร์เคลือบทอง จุดประสงค์ของมันคือการปรับปรุงคุณภาพของการส่งผ่านเสียง. การวิเคราะห์นี้สามารถลดสัญญาณรบกวนได้อย่างแม่นยำ 2.การประมวลผลเสียงเป็น IC การวิเคราะห์สัญญาณเสียงตามตัวกรองปรับสมดุลกราฟิก MSGEQ7 3.สัญญาณเสียงจะถูกกรองเป็นย่านความถี่ 7 ย่านความถี่ผ่านโมดูลนี้และสามารถส่งออกแอมพลิจูดของย่านความถี่ใดก็ได้ 4.ย่านความถี่เจ็ดความถี่คือ 63Hz, 160Hz, 400Hz, 1kHz, 2.5kHz, 6.25kHz และ 16kHz ตามลำดับ 5.โมดูลนี้สามารถใช้เพื่อสร้างเครื่องวิเคราะห์เสียงเพื่อบันทึกข้อมูลความถี่ของเพลงเพื่อให้คอนโทรลเลอร์ของคุณสื่อสารกับเพลงได้ 6.สามารถใช้เพื่อจับคลื่นเพลงสร้างหุ่นยนต์แบบโต้ตอบเพลงประมวลผลการอ่านข้อมูลเสียงสร้างเอฟเฟกต์แสงการวิเคราะห์เสียงและอื่น ๆ 7.Msgeq7 ต้องใช้แอมพลิจูดทั่วไป 20dB สำหรับสัญญาณอินพุต โมดูลนี้มีโพเทนชิออมิเตอร์เพื่อปรับแอมพลิจูดอินพุต โพเทนชิออมิเตอร์จะถูกติดตั้งอย่างสมบูรณ์เพื่อตอบสนองข้อกำหนดการสุ่มตัวอย่างความแรงของสัญญาณของผงชูรส 7 พารามิเตอร์: แรงดันใช้งาน: DC 5V อินเทอร์เฟซไดรเวอร์: พอร์ตดิจิตอล x2 พอร์ตอนาล็อก x1 เข้ากันได้กับบอร์ดพัฒนาเกือบทุกรุ่น โมดูลวิเคราะห์เสียง - สายดิจิตอล (5PIN-2.54) ขนาด: 38x25 มม แพคเกจประกอบด้วย: โมดูลวิเคราะห์เสียง 1X 1x อุปกรณ์เสริมแพ็ค
