5V 1A /0.8A Power Bank Charger Module Step-Up Board Boost Power Micro USB Li-Po Li-ion 18650 (PWB_Module)

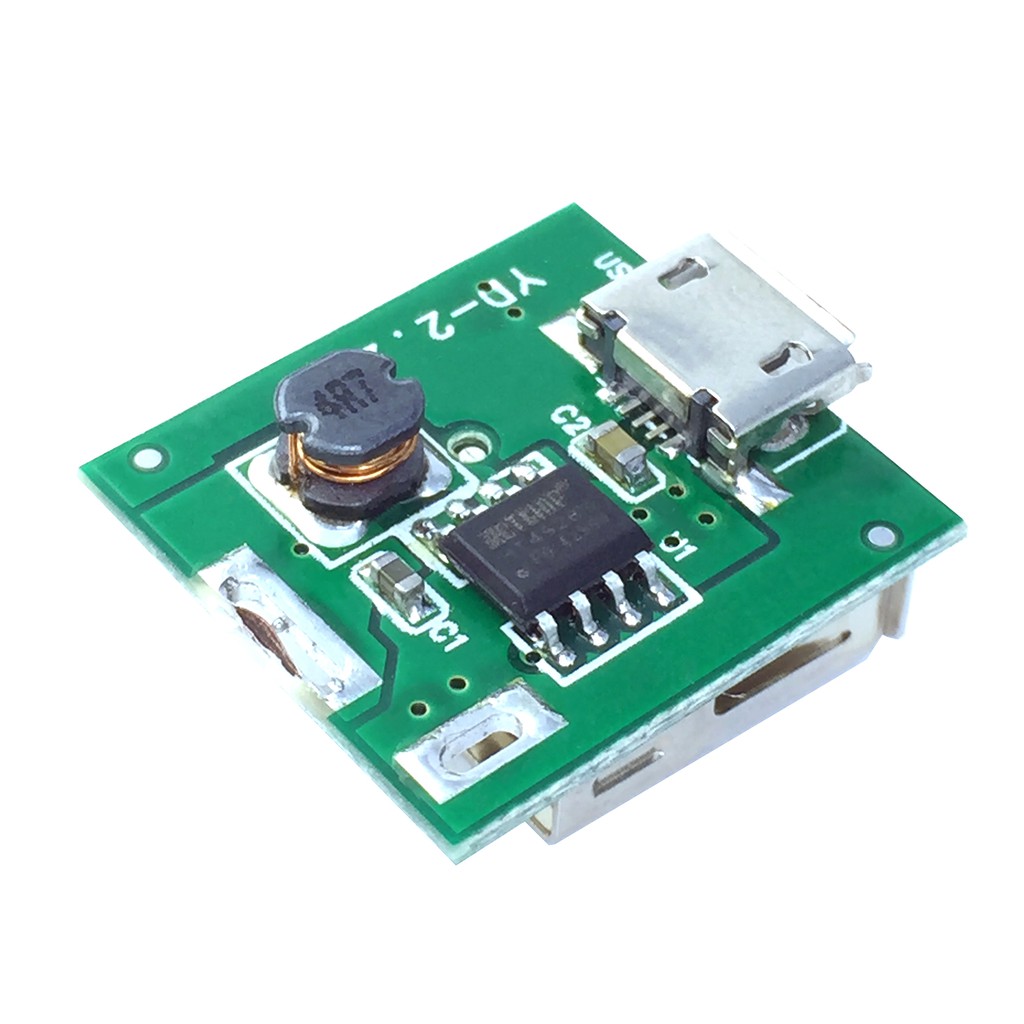

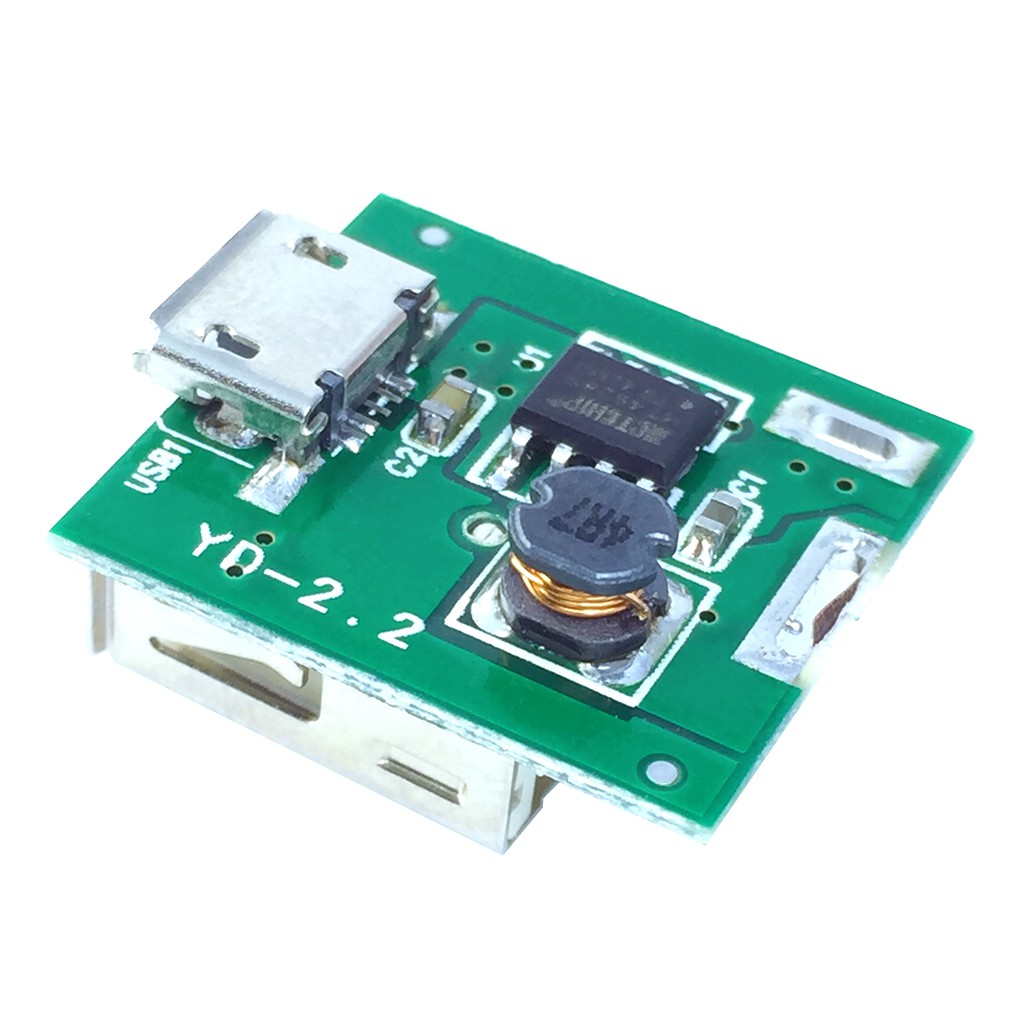

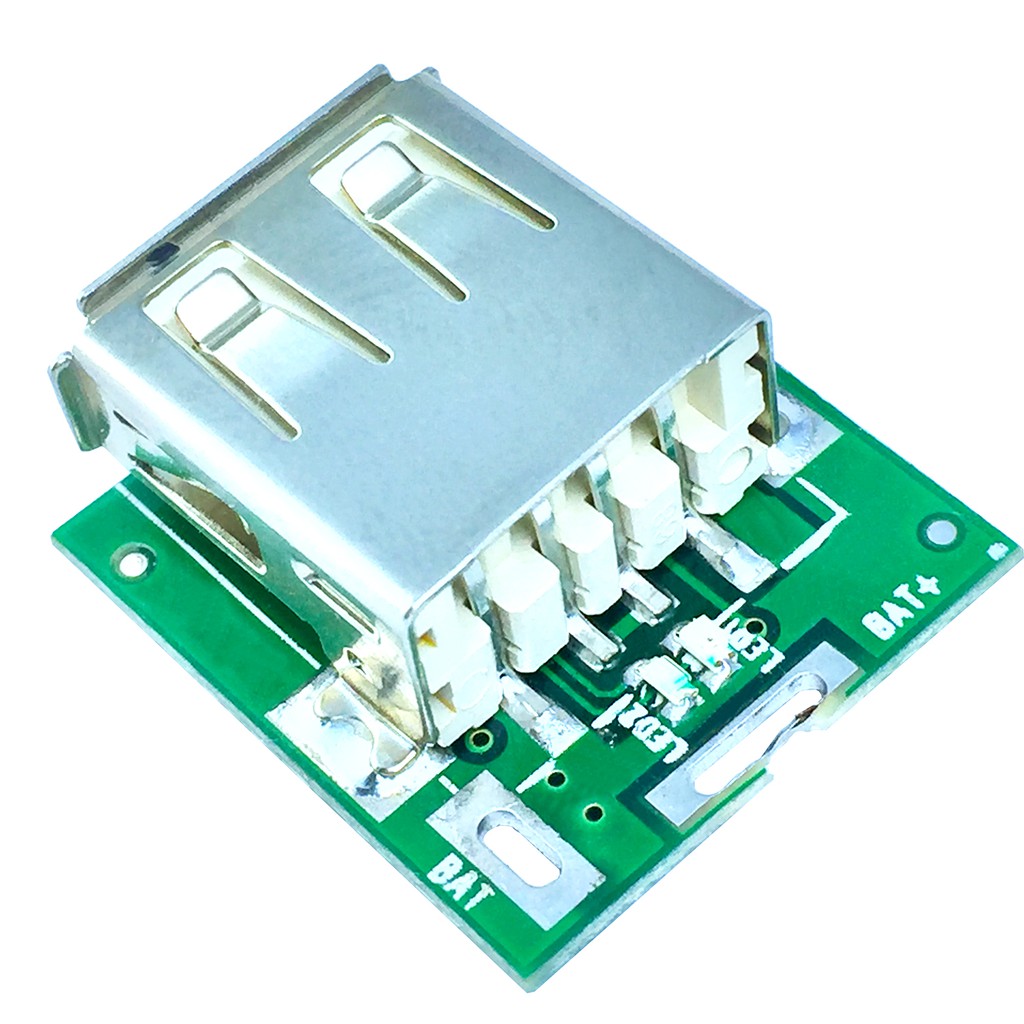

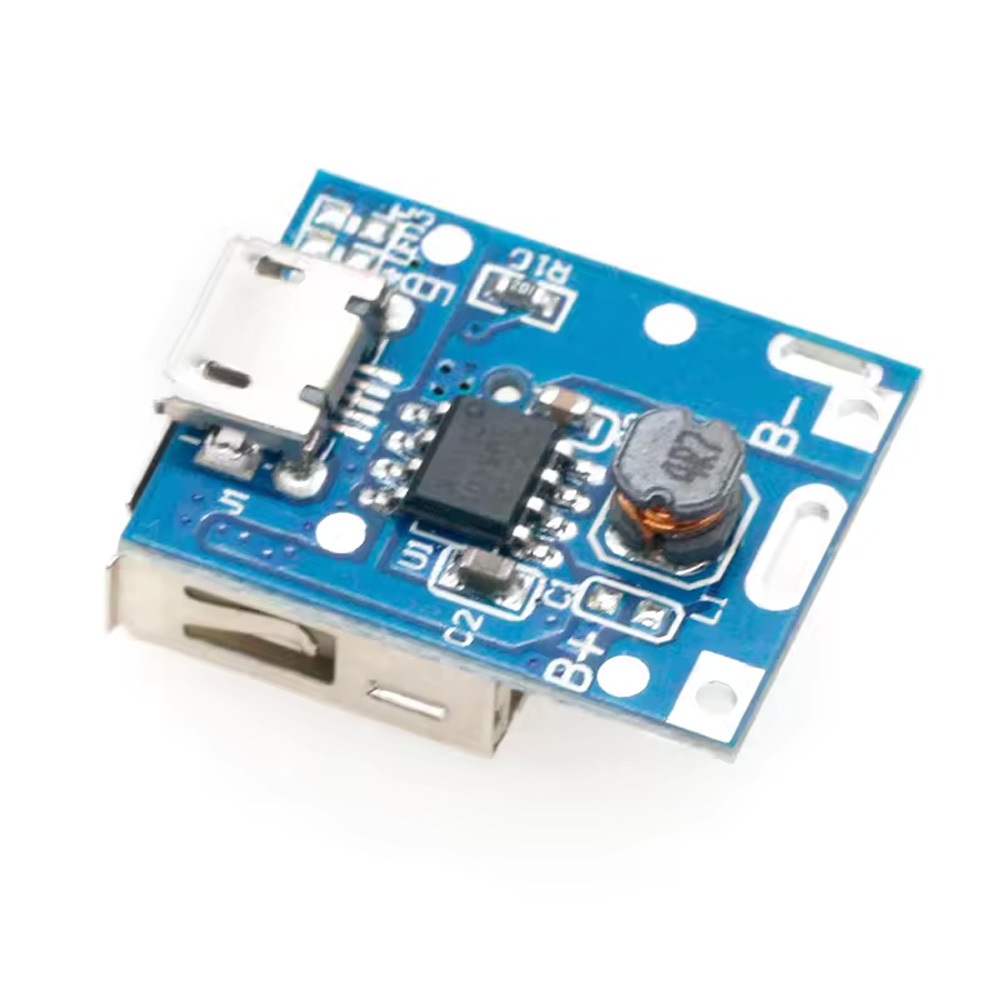

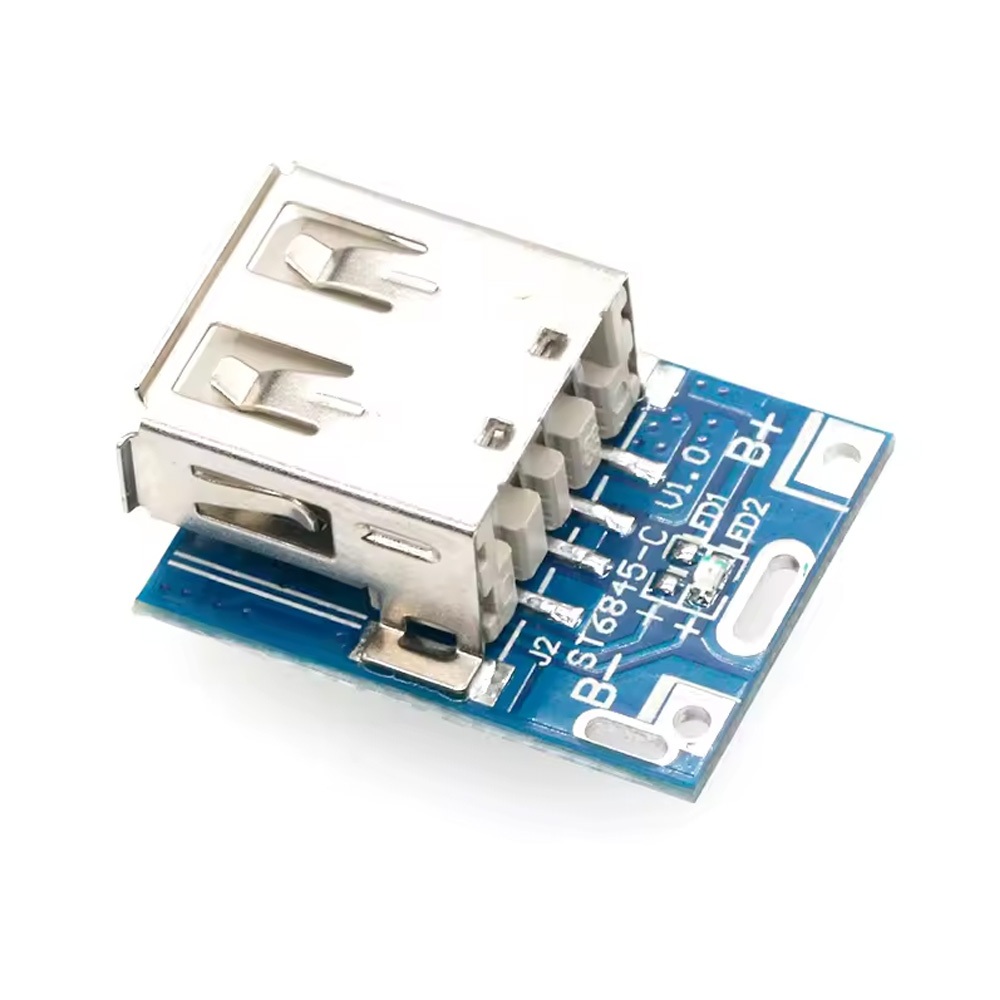

Power Bank Charger Module Step-Up Board Boost Power Module Micro USB Li-Po Li-ion 18650 Power Bank Charger Board DIY บอร์ดบูสต์และชาร์จลิเธี่ยมแบตเตอรี่ ฺBlue-microUSB : บอร์ดฟ้า Controller IC: HT4928S VIN: 3.7~5.5V VBATT: 2.95~4.4V Vfloating Charge: 4.20V Icharge: 1A Iout Max: 1A Green-microUSB : บอร์ดเขียว Controller IC: HT4928S VIN: 4.5~5.5V VBATT: 2.95~4.4V Vfloating Charge: 4.20V Icharge: 0.8A Iout Max: 0.8A ขนาดบอร์ด : 2 x 2 x 1.3 มม. Battery overcharge and over discharge protection การทำงาน: 1. กระแสไฟชาร์จถูกตั้งค่าภายในเป็น 0.8A -1A 2. แรงดันแบตเตอรี่ต่ำกว่า 2.8V พร้อมฟังก์ชั่นการชาร์จล่วงหน้า (กระแส = Ich * 10%) 3. รองรับการชาร์จแบตเตอรี่ 0V 4. ชาร์จ 3 ขั้นตอน (3-stage charging): turbulent, constant current, constant voltage charging 5. กระแสชาร์จจะลดลงตามการเพิ่มขึ้นของอุณหภูมิและเริ่มลดลงที่ 130 °C 6. บอร์ดจะจ่ายกระแสให้กับโหลดเมื่อมีการดึงกระแสตั้งแต่ 10uA ขึ้นไป และจะตัดการจ่ายกระแสหากโหลดดึงกระแสต่ำกว่า 60mA เป็นเวลาต่อเนื่อง 8 วินาที หลังจากตัดกระแสจะเข้าสู่โหมด Standby 7. การจ่ายพลังงานให้โหลดเป็นแบบ Synchronouse Boost ประสิทธิภาพสูงสุด 91% แรงดันไฟออก 5.1V (ไม่สามารถปรับได้) 8. หากมีการดึงกระแสเกินกว่า 0.8A แรงดันไฟจะลดลง 9. การป้องกันแรงดันไฟเกิน (Overvoltage Protection) บอร์ดจะตัดการจ่ายไฟ หากแรงดันไฟขาออก(แรงดันไฟที่โหลด)สูงกว่า 5.8V และเมื่อแรงดันไฟขาออกลดต่ำลงกว่า 5.4V จะกลับมาทำงานปกติ 10. บอร์ดมีฟังก์ชั่น ป้องกันกระแสเกิน (Overvoltage Protection) และ ป้องกันการชอร์ต (Short Circuit Protection) 11. Switching Frequency 1MHz 12. หากขณะจ่ายโหลดและบอร์ดร้อนถึง 150 องศาเซลเซียส (Over Heat Protection) บอร์ดจะตัดการจ่ายไฟให้โหลดและเข้าสู่โหมด Standby การแสดงผล: 1. LED1 = สีแดง, LED2 = สีฟ้า 2. ขณะชาร์จ LED1 และ LED2 จะกระพริบสลับกัน เมื่อชาร์จเต็มไฟ LED2 จะติด 3. เมื่อแบตเตอรี่ชาร์จเต็มแล้ว LED2 จะยังติดอยู่หากมีการจ่ายโหลด และจะดับลงหากไม่มีการจ่ายโหลดใดๆเป็นเวลา 8 วินาที 4. ถ้าแรงดันไฟแบตเตอรี่ลดลงต่ำกว่า 3.2V LED2 จะกระพริบเป็นเวลา 8 วินาที
