Pcbfun โมดูลรีเลย์ล็อคตัวเอง Dc 5-28v 1 ทาง บิดได้

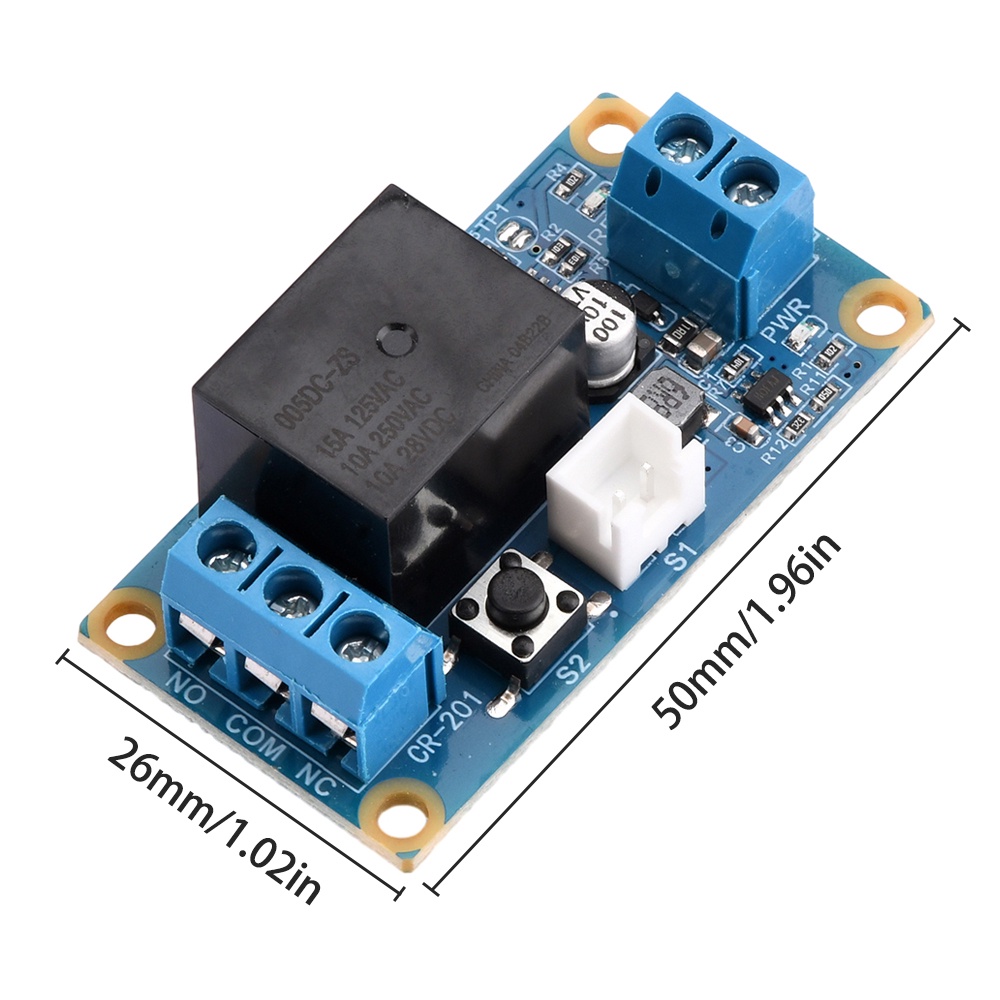

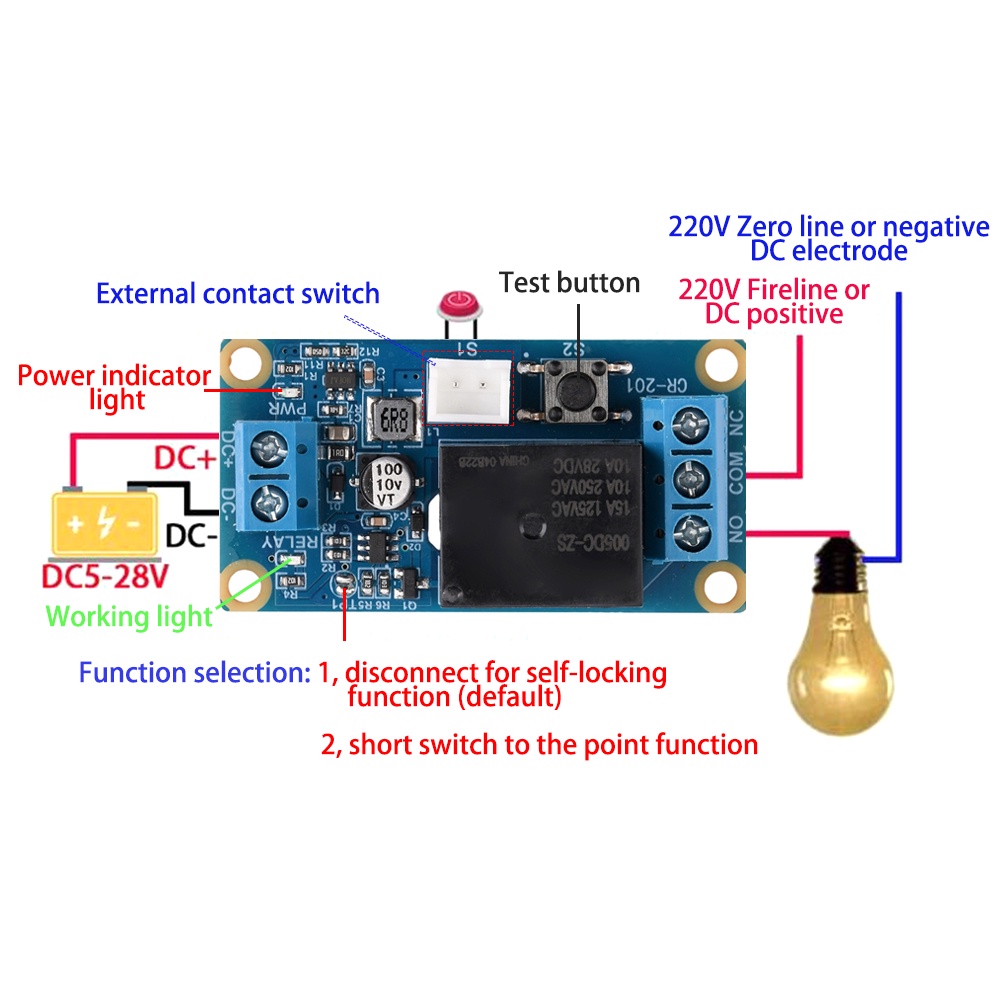

คุณสมบัติ: 1. การใช้พลังงานต่ำการกระเพื่อมพลังงานต่ำการใช้วัสดุที่เพียงพอมีประสิทธิภาพและเสถียรปลอดภัยและเชื่อถือได้ 2. การควบคุมไมโครคอมพิวเตอร์ชิปเดี่ยวประสิทธิภาพที่มั่นคงและเชื่อถือได้ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง 3. การป้องกันแรงดันไฟฟ้า DC-CD ออนบอร์ดช่วงอินพุตขนาดใหญ่และใช้พลังงานต่ำ 4. การทดสอบสวิตช์สัมผัสบนบอร์ดแบบสัมผัสซึ่งสามารถตรวจสอบความเสถียรได้โดยตรงสามารถเรียกใช้ภายนอกด้วยสวิตช์พร้อมฐานสายไฟและตะกั่วทำให้สะดวกในการใช้งานมากขึ้น 5. ส่วนใหญ่ใช้กันอย่างแพร่หลายสำหรับควบคุมเครื่องใช้ในครัวเรือนโคมไฟในครัวเรือนต่างๆและควบคุมเครื่องใช้ในครัวเรือนต่างๆ ใช้สำหรับควบคุมอุปกรณ์โรงงานไฟฟ้ากระแสต่ำแรงดันไฟฟ้าสูงและผลิตภัณฑ์กำลังสูงต่างๆ พารามิเตอร์: แรงดันไฟฟ้าแหล่งจ่ายไฟ: แรงดันไฟฟ้ากว้าง DC5-28V แหล่งจ่ายไฟปัจจุบัน: มากกว่า 100MA โหลด: 250V 10A (AC) หรือ 30V 10A (DC) ขนาด: 50 มม. * 26 มม รูรับแสง: 3 มม อินเทอร์เฟซโมดูลโมดูล: ขั้วบวก DC +: เชื่อมต่อกับขั้วบวก DC 5 ถึง 28V อิเล็กโทรดลบ DC -: เชื่อมต่อกับอิเล็กโทรดลบ DC Nc: โดยปกติจะปิดท้าย Com: COM ทั่วไป เลขที่: การเปิดคงที่ (ดูแผนภาพการเดินสายไฟ) การใช้งาน: กดปุ่ม S2 เพื่อล็อครีเลย์แล้วกดอีกครั้งเพื่อถอดรีเลย์ หน้าสัมผัสภายนอกยังสามารถใช้เพื่อสลับและเรียกใช้ในระดับต่ำ คำแนะนำสำหรับการใช้งาน: 1. ตามแผนภาพการเดินสายเชื่อมต่อแหล่งจ่ายไฟ DC ก่อนและไม่สามารถย้อนกลับแหล่งจ่ายไฟได้ แม้ว่าจะมีวงจรป้องกัน แต่ก็ไม่สามารถย้อนกลับได้เป็นเวลานาน ในระหว่างการติดตั้งบอร์ดสามารถยึดติดกับวัตถุโดยรอบตามสถานการณ์จริง 2. เชื่อมต่อสายไฟและเปิดแหล่งจ่ายไฟ 5-28V หลังจากเปิดเครื่องไฟ LED สีแดงจะสว่างขึ้นแสดงว่าเปิดเครื่องตามปกติ กดปุ่มทดสอบรีเลย์จะเปิดใช้งานและล็อค (ได้ยิน "ติ๊ก") และไฟ LED สีเขียวจะสว่างขึ้นพร้อมกัน กดรีเลย์อีกครั้งเพื่อตัดการเชื่อมต่อและได้ยิน ("ติ๊ก") ในขณะที่ไฟ LED สีเขียวดับ 3. ทริกเกอร์ยังสามารถทำได้ผ่านสวิตช์หน้าสัมผัสภายนอก โมดูลนี้มีขั้วต่อสายไฟและตะกั่วซึ่งสามารถเชื่อมต่อโดยตรงกับสวิตช์เขย่าเบา ๆ เพื่อใช้งาน 4. นอกจากนี้ยังสามารถทำทริกเกอร์ได้โดยใช้โมดูลเซ็นเซอร์อื่น ๆ ตราบใดที่ยังเป็นทริกเกอร์ระดับต่ำก็มีประสิทธิภาพและมีพื้นที่ขยายมากขึ้น 5. สายไฟไม่ควรดีเกินไปเพื่อให้แน่ใจว่าลวดสามารถทนต่อกระแสที่เกี่ยวข้องได้ 6. โมดูลนี้ใช้รีเลย์เพื่อควบคุมโหลดซึ่งสามารถทนต่อโหลดได้ที่ 250V 10A (AC) และ 30V 10A (DC) อายุต่ำกว่า 7A อายุการใช้งาน 1 ล้าน 7. แรงดันไฟฟ้าแหล่งจ่ายไฟ: แรงดันไฟฟ้ากว้าง 5-28V 8. กระแสไฟของแหล่งจ่ายไฟ: มากกว่า 100MA 9. โมดูลนี้ใช้การรักษาเสถียรภาพแรงดันไฟฟ้า DC-DC และความร้อนเล็กน้อยเป็นปรากฏการณ์ปกติ เป็นเรื่องปกติที่รีเลย์จะสัมผัสกับความร้อนปกติแม้หลังจากใช้งานเป็นเวลานาน กำลังโหลดควรทิ้งขอบไว้สำหรับโหลดรีเลย์เพื่อหลีกเลี่ยงกำลังไฟสูง (2000W) และการทำงานในระยะยาว แพคเกจรวม: โมดูล 1X 1X ลวดขั้ว 1X2P 1X2P
