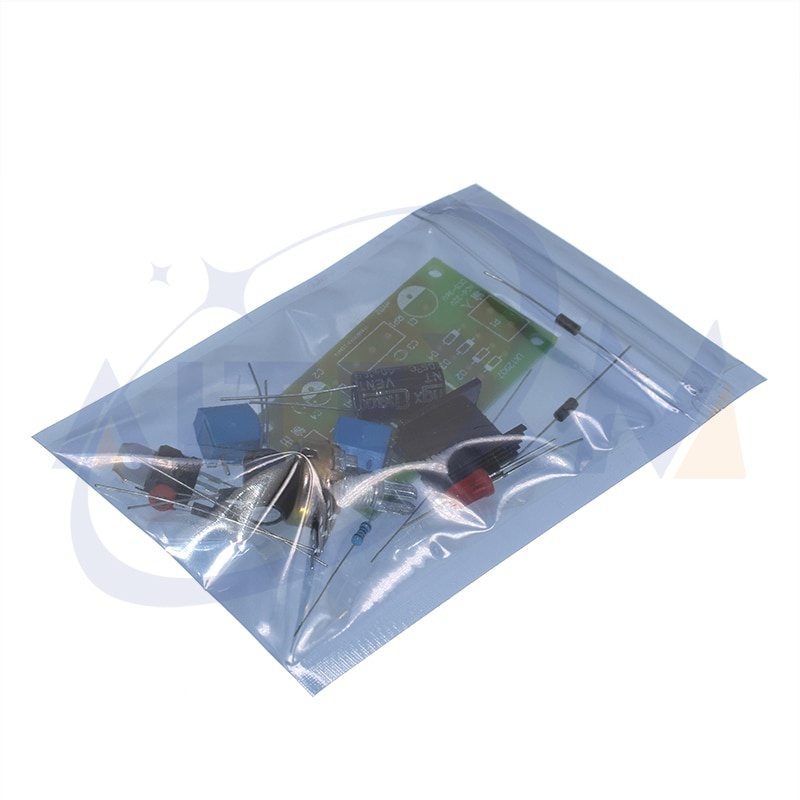

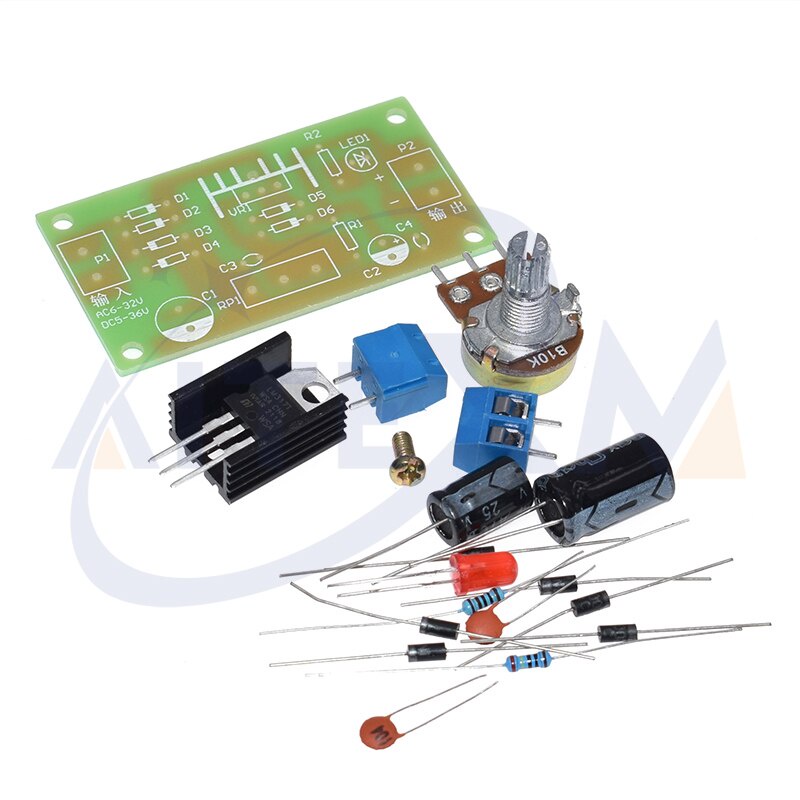

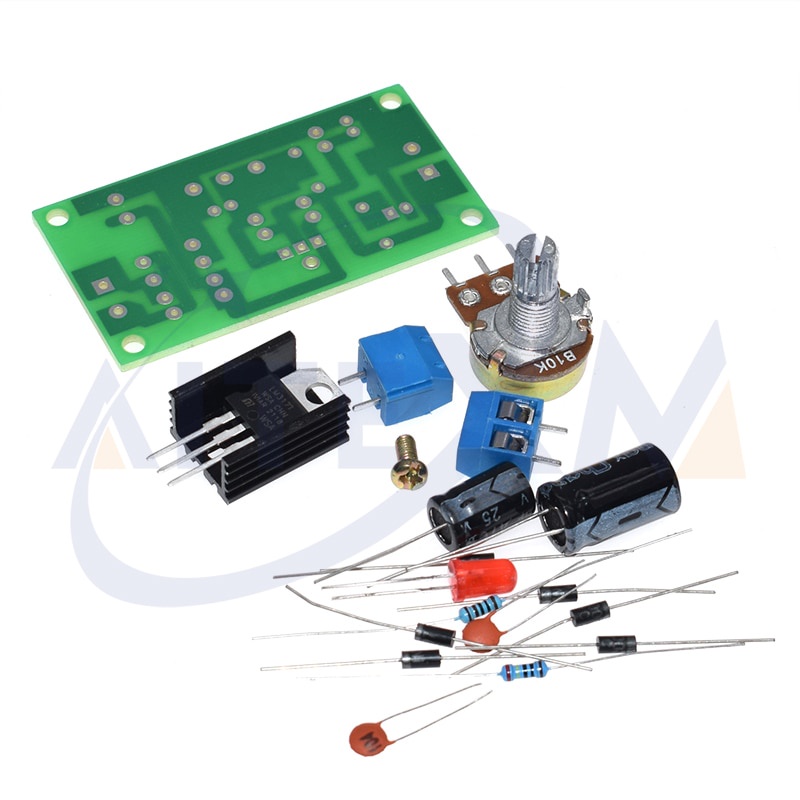

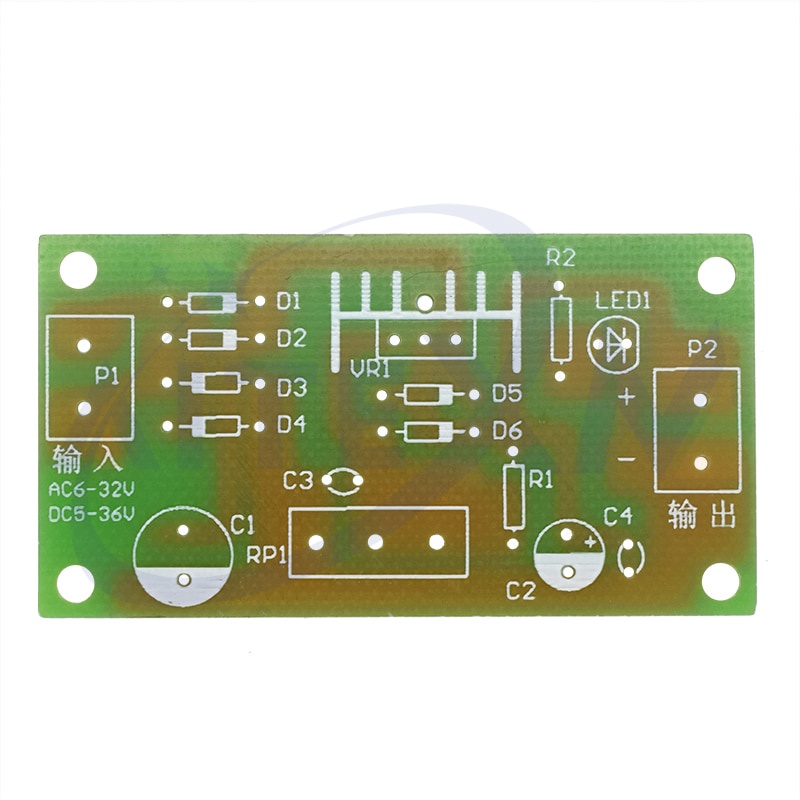

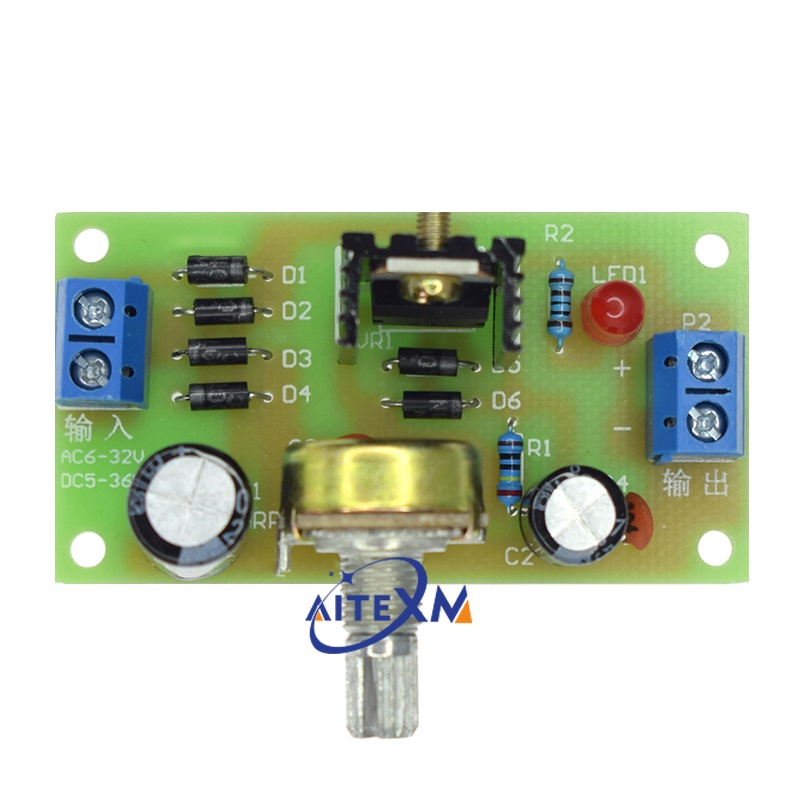

Lm317 ชุดบอร์ดพาวเวอร์ซัพพลาย DC ปรับได้ สําหรับฝึกสอน DIY

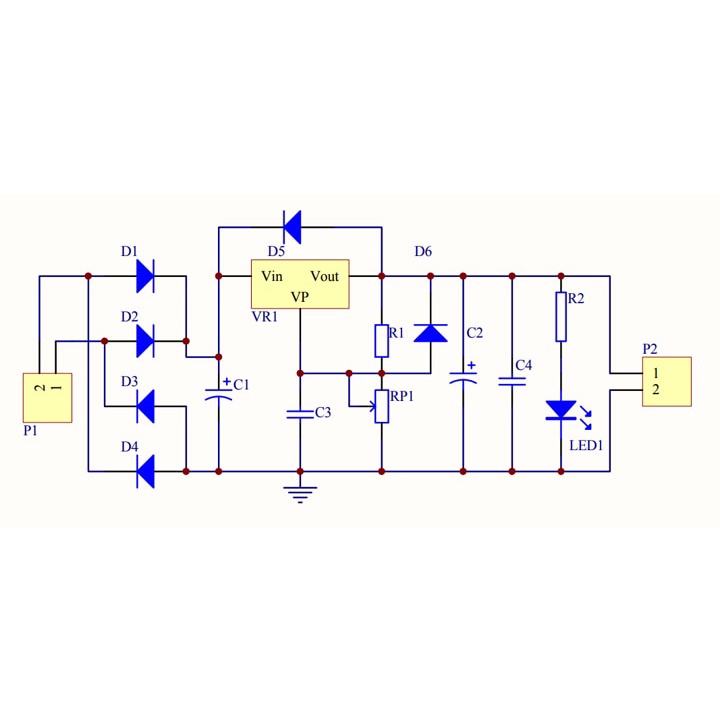

ผู้ผลิตวงจรรวมขนาดใหญ่ LM317 มีผลิตภัณฑ์ที่คล้ายคลึงกันให้เลือกและเป็นชุดควบคุมในตัวที่ใช้กันอย่างแพร่หลาย ช่วงแรงดันขาออกของ LM317 คือ 1.25V-37V (ช่วงแรงดันขาออกของชุดนี้คือ 1.25V-12V) และกระแสโหลดสูงถึง 1.5A การใช้งานนั้นง่ายมากต้องใช้ตัวต้านทานภายนอกเพียงสองตัวเพื่อตั้งค่าแรงดันขาออก นอกจากนี้กฎระเบียบเชิงเส้นและกฎระเบียบโหลดยังดีกว่าตัวควบคุมแรงดันไฟฟ้าคงที่มาตรฐาน Lm317 มีวงจรป้องกันในตัวเช่นการป้องกันการโอเวอร์โหลดและการป้องกันโซนความปลอดภัย เพื่อให้แน่ใจว่าประสิทธิภาพเอาต์พุตของตัวควบคุม R ควรน้อยกว่า 240 โอห์ม ค่าแรงดันไฟฟ้าที่ถูกควบคุมสามารถปรับได้โดยการเปลี่ยนความต้านทาน RP D5, D6 ใช้เพื่อป้องกัน LM317 สูตรคำนวณแรงดันขาออก: Uo = (1 + RP / R) * 1.25 พารามิเตอร์ประสิทธิภาพการทำงานของพารามิเตอร์ แรงดันไฟฟ้าอินพุต: AC≤17V DC≤25V แรงดันขาออก: DC1.25 V—12 V ปรับได้ต่อเนื่อง กระแสไฟขาออก: 1A 1251_11
