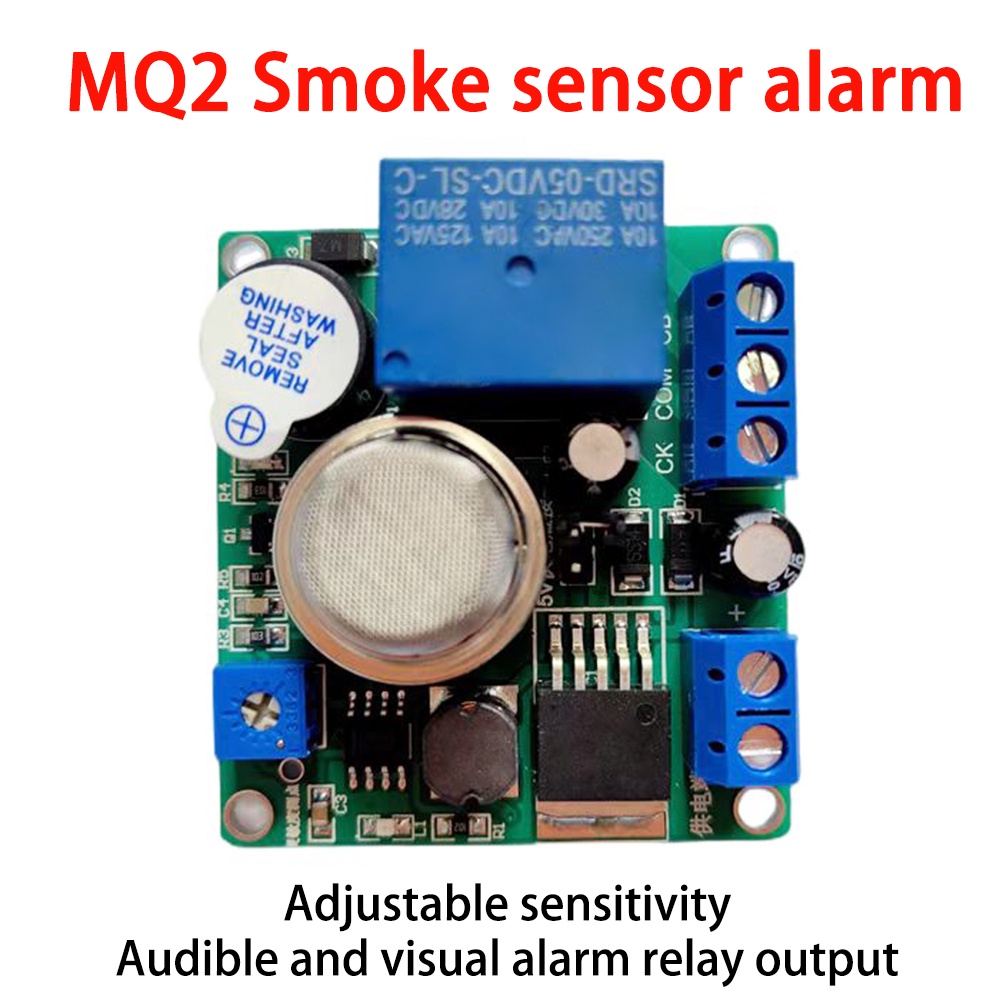

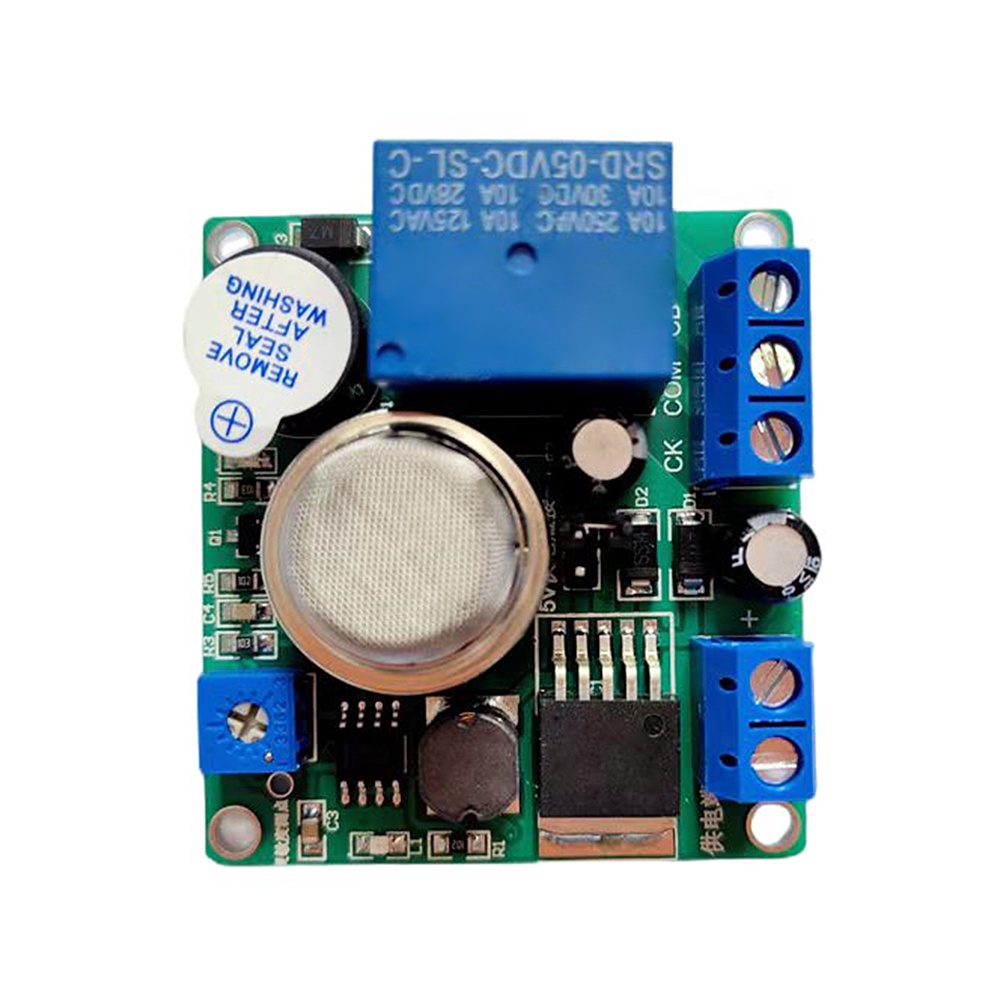

Pcbfun Mq-2 บอร์ดเซนเซอร์ควบคุมควันแก๊ส และควัน แบบอนาล็อก Dc 5-30v Mq-2

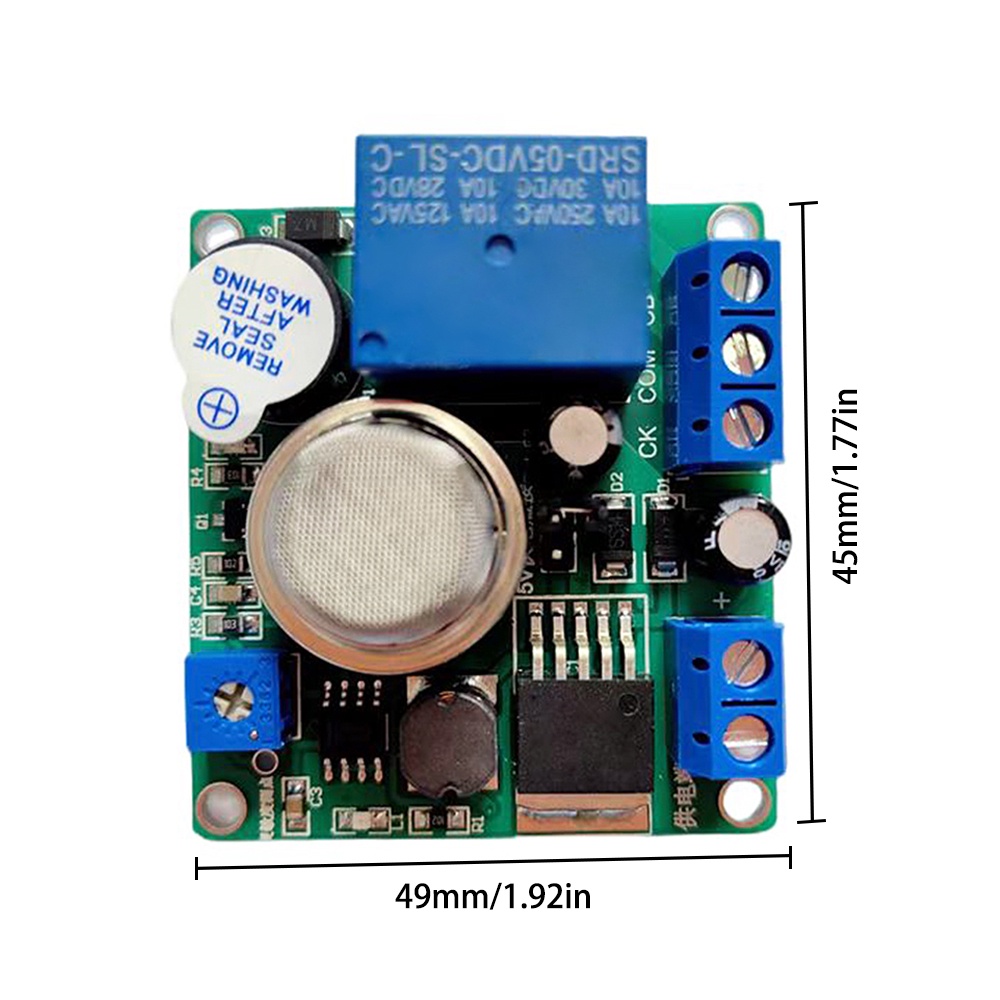

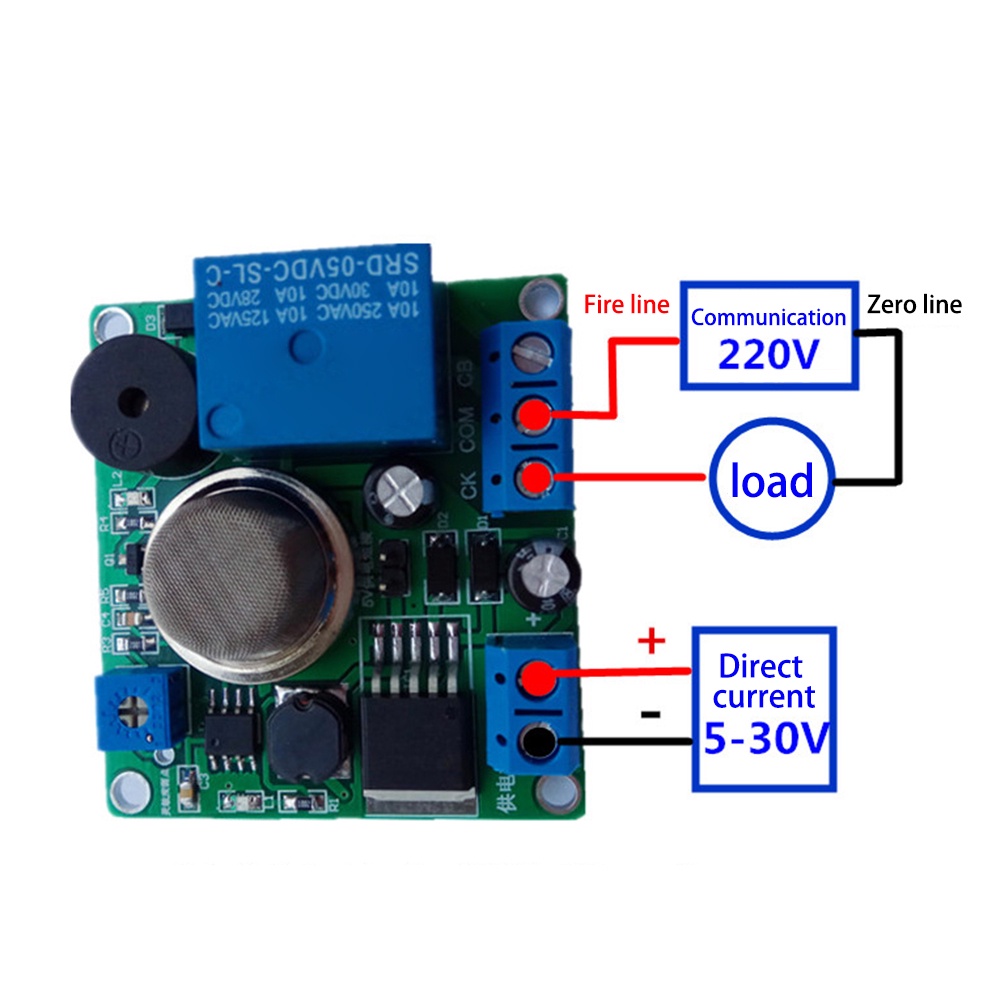

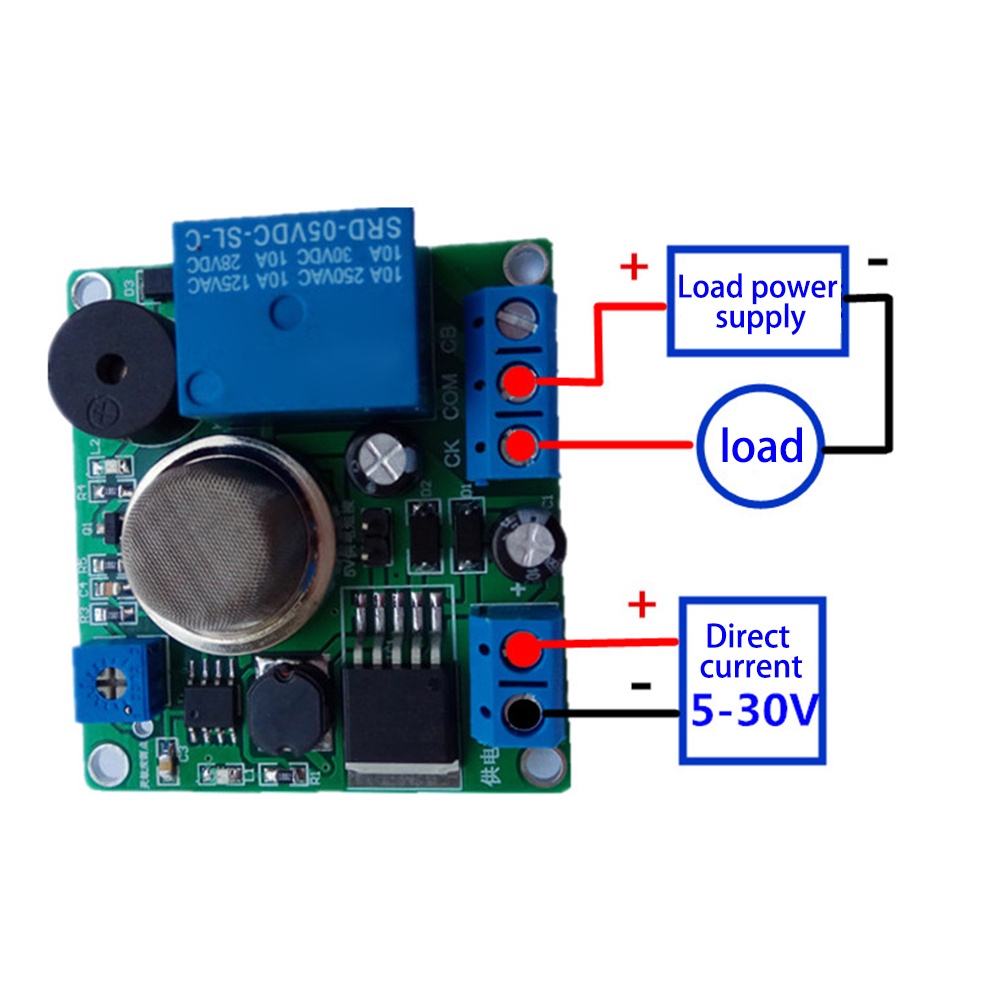

คุณสมบัติ: 1.ผลิตภัณฑ์ขนาดเล็กกะทัดรัด 2.มีไฟแสดงสถานะการทำงานพร้อมไฟแสดงสถานะการทำงาน 3.อายุการใช้งาน: มากกว่าอายุการใช้งาน: มากกว่า 100000 เวลาทำการ 4.การติดตั้งการป้องกันการเชื่อมต่อย้อนกลับการเชื่อมต่อย้อนกลับของแหล่งจ่ายไฟจะไม่ทำให้บอร์ดไหม้ 5.ความสามารถในการควบคุมอุปกรณ์ที่มีแรงดันไฟฟ้า AC สูงถึง 220V10A หรือแรงดันไฟฟ้ากระแสตรงสูงถึง 30V10A 6.คำอธิบายฟังก์ชันฟังก์ชันฟังก์ชันฟังก์ชัน 7.โมดูลนี้สามารถตรวจจับความเข้มข้นของควันและสามารถตั้งค่าเกณฑ์การตรวจจับควันได้ในระหว่างการใช้งาน เมื่อเซ็นเซอร์ควันตรวจพบว่าความเข้มข้นของควันโดยรอบมากกว่าเกณฑ์ควันที่ตั้งไว้รีเลย์จะปิดและไฟแสดงสถานะการเตือนจะสว่างขึ้นและเสียงกริ่งจะดังเตือน เมื่อเซ็นเซอร์ควันตรวจพบว่าความเข้มข้นของควันโดยรอบลดลงต่ำกว่าเกณฑ์ควันที่ตั้งไว้รีเลย์จะตัดการเชื่อมต่อและไฟแสดงสถานะการเตือนจะดับลงและเสียงกริ่งจะหยุดเตือน คำอธิบาย: แรงดันใช้งาน: DC5-30V. ความจุเอาต์พุต: สามารถควบคุมอุปกรณ์ได้ภายใน 220V10A AC หรือ 30V10A DC กระแสคงที่: 20mA, กระแสไฟฟ้าแบบไดนามิก: 50mA. การติดตั้งระบบป้องกันการเชื่อมต่อย้อนกลับการเชื่อมต่อย้อนกลับของแหล่งจ่ายไฟจะไม่ทำให้บอร์ดไหม้ อายุการใช้งาน: มากกว่า 100000 เวลาอุณหภูมิในการทำงาน: -40--85C ขนาดบอร์ด: 49 * 45 * 20 มม. รูรับแสง: มีระยะห่างระหว่างความยาว 44 มม. และความกว้าง 40 มม. และระยะรูรับแสง 2 5 มม. รูรับแสง 3 มม. เสียงกริ่งปลุก [1] [1] ไฟแสดงสถานะ, ไฟแสดงสถานะ, ไฟเปิด, สัญญาณเตือนเสียงกริ่งและรีเลย์ปิด (9 และ 10 ปิด, 10 และ 11 ตัดการเชื่อมต่อ) ไฟแสดงสถานะดับลงเสียงกริ่งหยุดดังขึ้นและรีเลย์จะถูกตัดการเชื่อมต่อ (9 และ 10 จะถูกตัดการเชื่อมต่อปิด 10 และ 11) การตรวจจับควันพยายามให้เซ็นเซอร์ควันอยู่ใกล้กับควันมากที่สุดเพื่อการตรวจจับที่แม่นยำยิ่งขึ้น ปุ่มปรับความเข้มข้นของการตรวจจับควัน [4] จะหมุนตามเข็มนาฬิกาเพื่อให้เกณฑ์ความเข้มข้นของควัน หมุนทวนเข็มนาฬิกาเพื่อลดเกณฑ์ความเข้มข้นของควัน ไฟแสดงสถานะการทำงานอย่างถาวรหลังจากแหล่งจ่ายไฟ แหล่งจ่ายไฟ [6] ขั้วลบของแหล่งจ่ายไฟ [7] ขั้วบวกของแหล่งจ่ายไฟ แหล่งจ่ายไฟที่ใช้งานได้จะหมุน [8] แหล่งจ่ายไฟที่ใช้งานได้จะหมุนและพิน DC 5-7V จะถูกเสียบเข้ากับฝาปิดลัดวงจรในขณะที่พิน DC 7-30V จะถูกตัดการเชื่อมต่อ โดยปกติแล้ว [9] โดยปกติจะเปิดหมุดรีเลย์ ขาสามัญรีเลย์ [10] [11] โดยปกติเท้าปิดรีเลย์ แพคเกจรวม: 1 x เซนเซอร์
