Diymore 12v 24v มอเตอร์ ไปข้างหน้า / ย้อนกลับ บอร์ดควบคุม รีเลย์ สองรีเลย์ ตั้งเวลา วงจร โมดูล ควบคุม โซลินอยด์ วาล์ว ปั๊ม

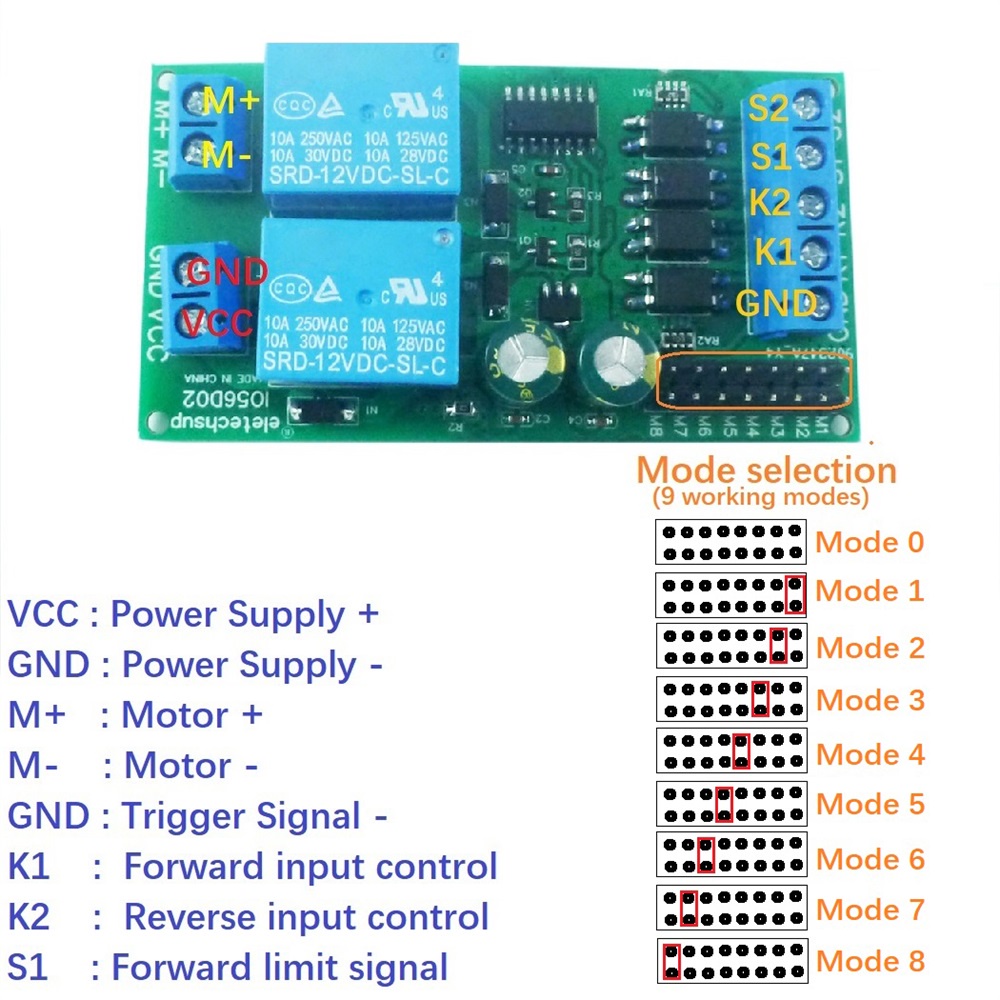

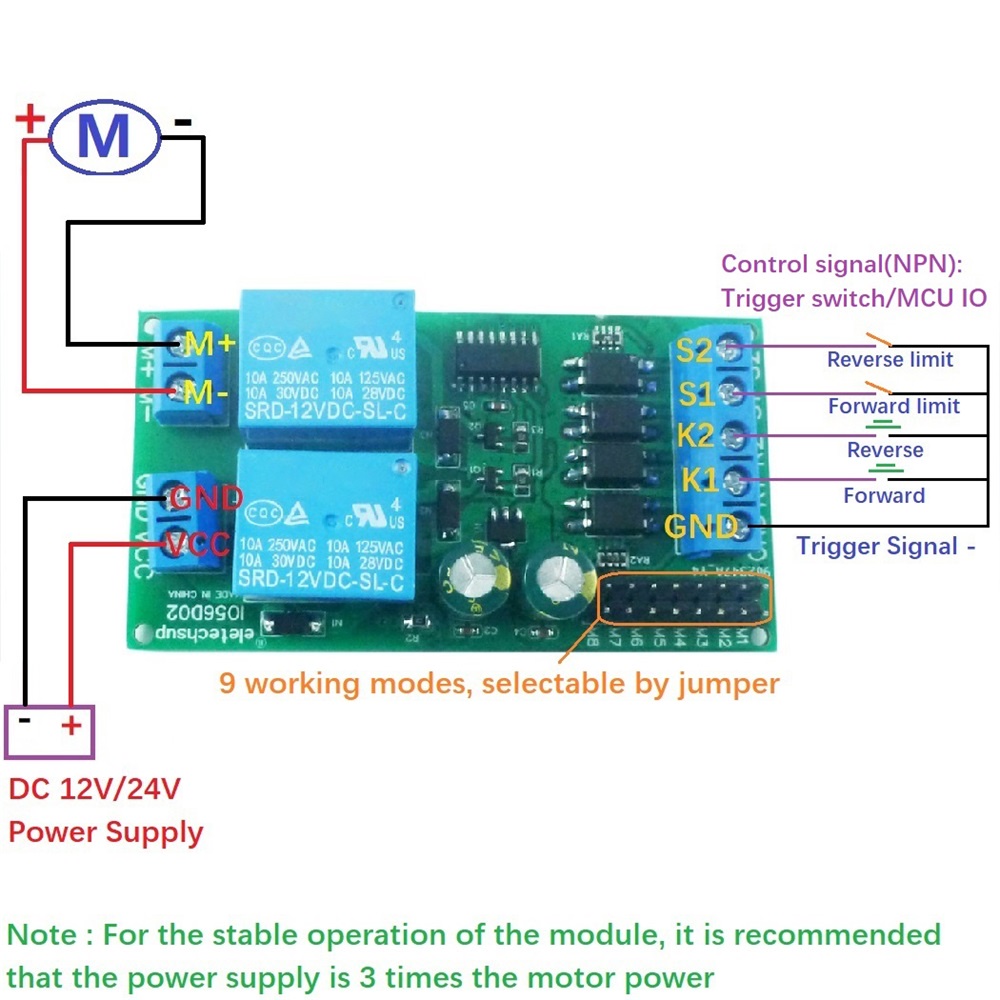

คุณสมบัติ: 1.โหมดการทำงานหลายโหมด: 9 โหมดเสริมรวมถึงทันทีล็อคตัวเอง ฯลฯ 2.ผลิตภัณฑ์ขนาดกะทัดรัด 3.ใช้กันอย่างแพร่หลาย: เหมาะสำหรับแท่งดันม่านไฟฟ้าประตูอัตโนมัติ ฯลฯ 4.รองรับกระแสไฟฟ้าทำงานไปข้างหน้าหรือย้อนกลับ 5.อายุการใช้งานยาวนาน พารามิเตอร์พารามิเตอร์: แรงดันไฟฟ้าที่ใช้งานได้: DC 12V (รุ่น 12V) หรือ 24V (รุ่น 24V) (กำลังไฟ DC โหลดมอเตอร์ x3); มอเตอร์ที่ใช้งานได้: มอเตอร์กระแสตรงขัดเงา; กระแสโหลดสูงสุด: 4.5A; อินพุตสัญญาณ: ระดับต่ำที่ใช้งานอยู่ (NPN); โหมดการทำงานหลายโหมด: 9 โหมดเสริมรวมถึงทันทีล็อคตัวเอง ฯลฯ กระแสไฟฟ้าทำงาน (ไม่รวมมอเตอร์): กระแสคงที่: 4MA กระแสไฟฟ้าทำงานไปข้างหน้าหรือย้อนกลับ: 40MA ขนาด: 75 * 40 * 19 มม. น้ำหนัก: 37.6 กรัม คำอธิบายพิน: Vcc: แหล่งจ่ายไฟ + Gnd: แหล่งจ่ายไฟ - มอเตอร์ +: Motor +: Motor + M -: มอเตอร์ - Gnd: สัญญาณทริกเกอร์ - K1: การควบคุมอินพุตไปข้างหน้า K2: การควบคุมอินพุตย้อนกลับ S1: สัญญาณขีด จำกัด ไปข้างหน้า: สัญญาณขีด จำกัด ไปข้างหน้า S2: สัญญาณ จำกัด เกียร์ถอยหลัง คำอธิบายทางเทคนิค: โมดูลนี้มีอินพุตสัญญาณสี่อินพุต ได้แก่“ K1”,“ K2”,“ S1” และ“ S2” K1 เป็นขั้วอินพุตสัญญาณการหมุนไปข้างหน้า K2 เป็นขั้วอินพุตสัญญาณการหมุนย้อนกลับ S2 เป็นขั้วอินพุตสัญญาณการหมุนไปข้างหน้าและ S2 คือขั้วอินพุตสัญญาณการหมุนย้อนกลับ แหล่งสัญญาณเข้าสามารถเลือกได้จากโมดูลเช่นไมโครสวิทช์, การเหนี่ยวนำ, อินฟราเรด, โลหะ, รีโมทคอนโทรลเป็นต้น หรือสามารถควบคุมโดยไมโครคอนโทรลเลอร์ แพ็คเกจรวม: บรรจุภัณฑ์ถุงไฟฟ้าสถิต โมดูลรีเลย์ * 1
