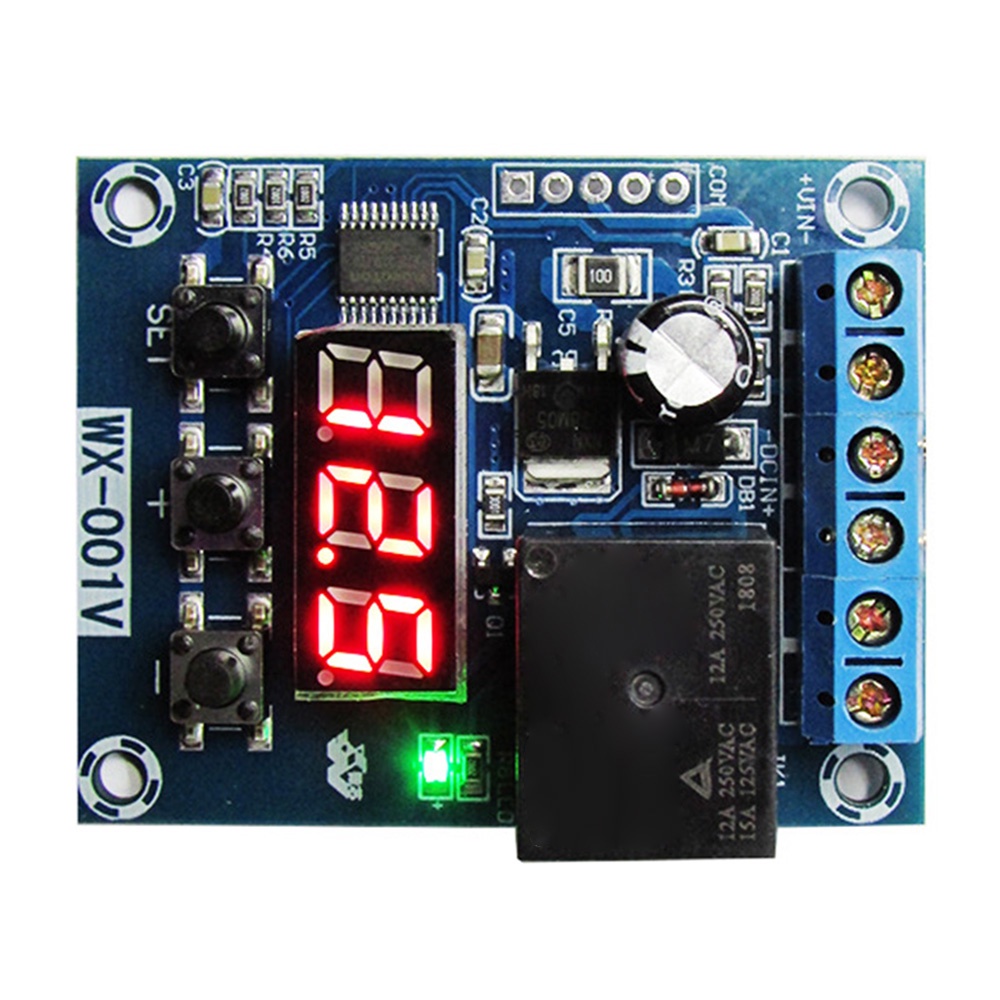

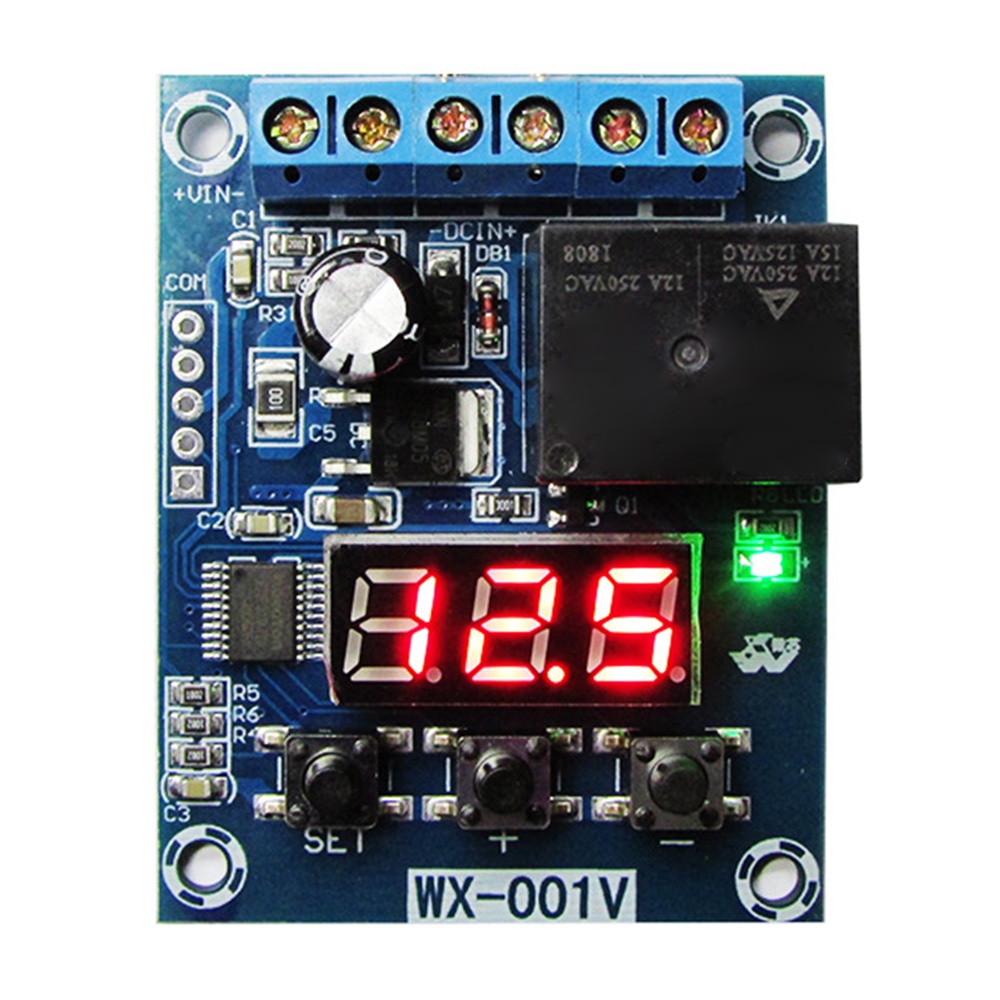

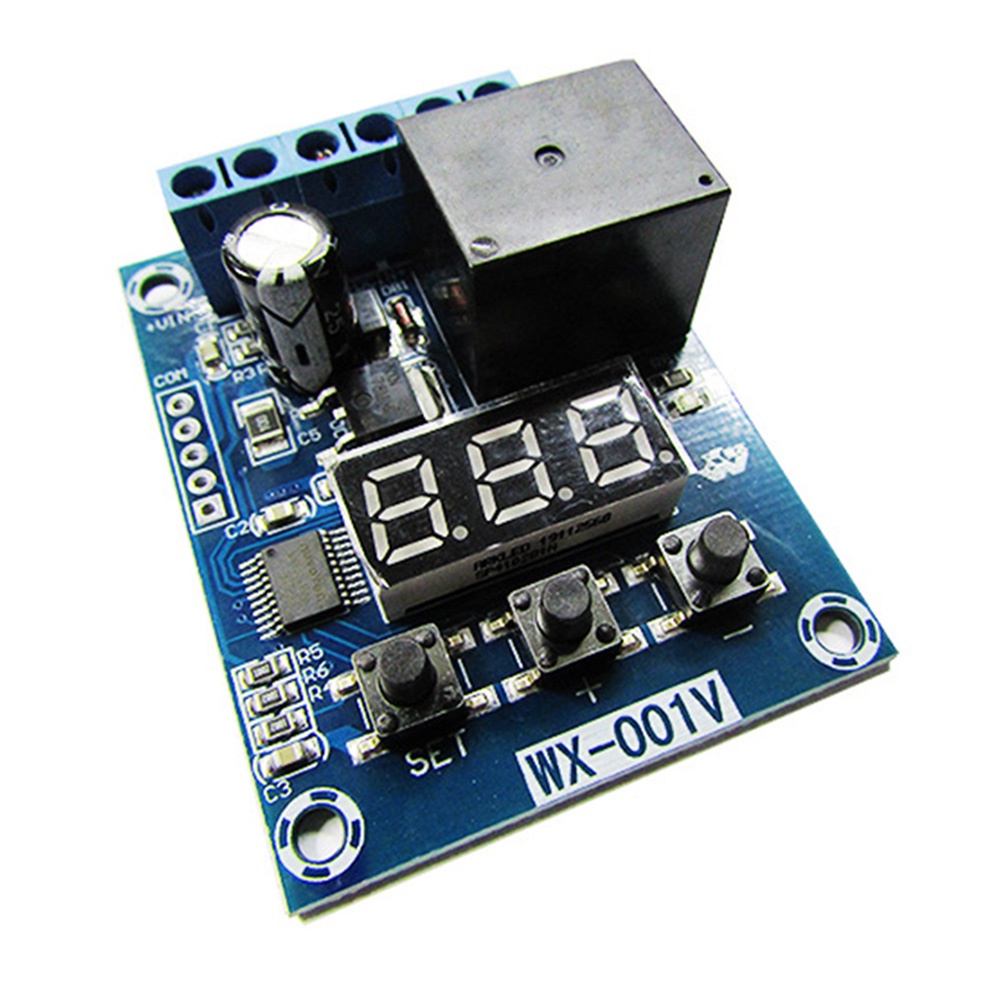

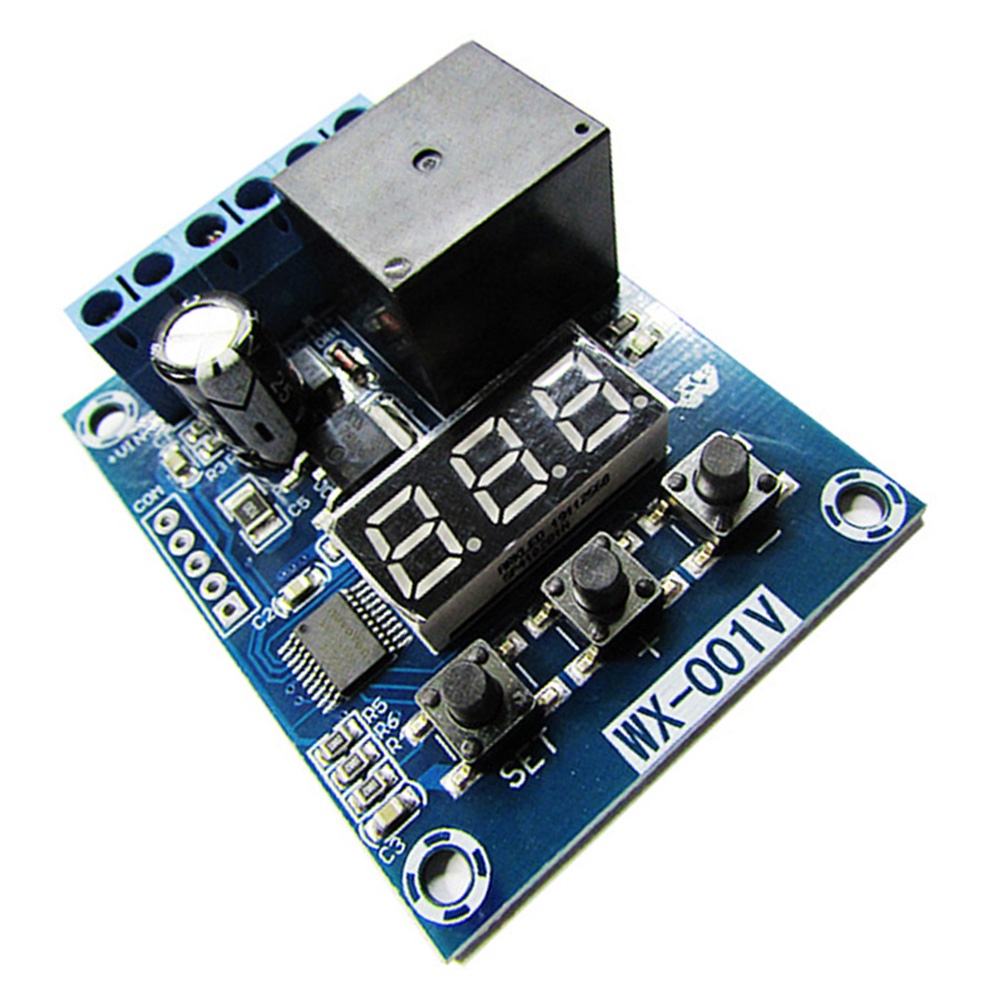

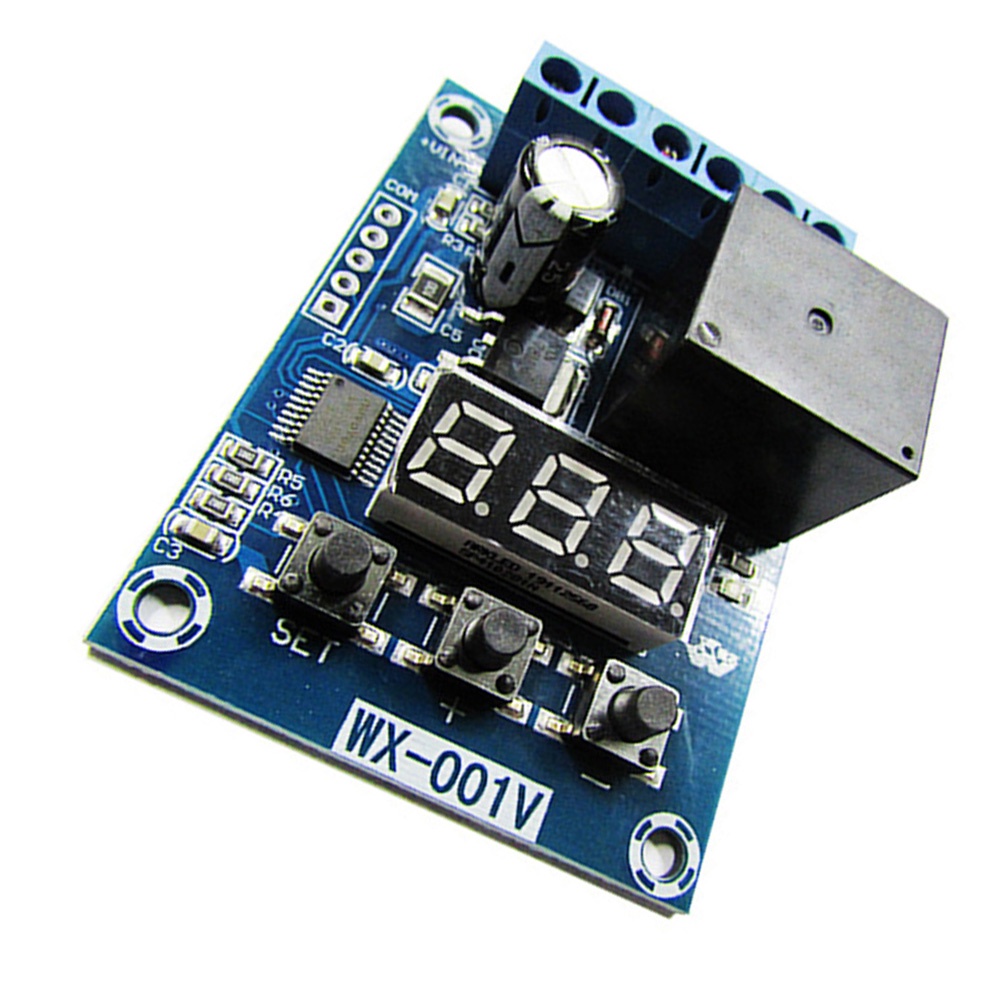

Pcbfun โมดูลสวิตช์รีเลย์ตรวจจับแรงดันไฟฟ้า ชาร์จ ป้องกันการชาร์จ

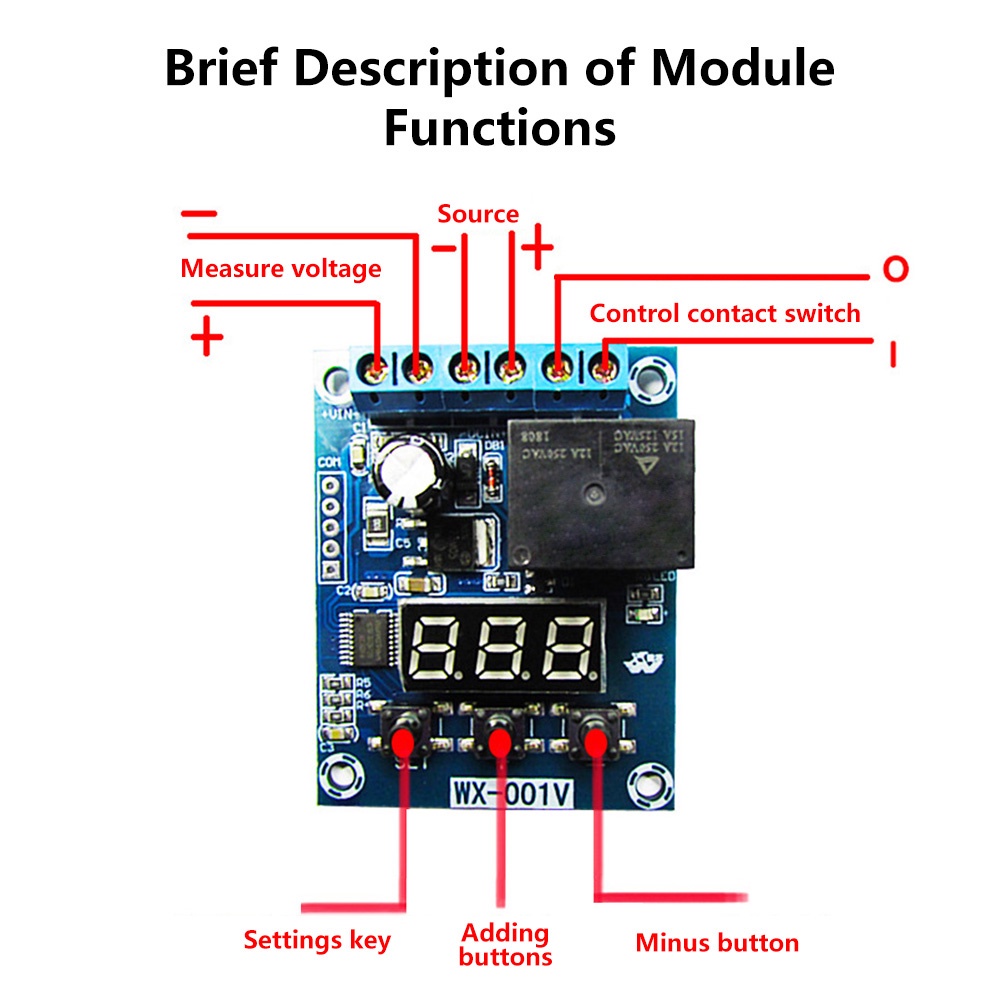

คุณสมบัติ: 1.ช่วงแรงดันไฟฟ้าในการตรวจจับ: 0-99.9V พร้อมแรงดันไฟฟ้าเริ่มต้นขั้นต่ำ 0.1V 2.การป้องกันและปลดปล่อยประจุ 3.การป้องกันแรงดันไฟฟ้าเกินการป้องกันแรงดันไฟฟ้าเกิน 4.ชีพจรจุดคงที่ประสิทธิภาพที่มั่นคง 5.การควบคุมการชาร์จและการคายประจุประสิทธิภาพที่มั่นคง พารามิเตอร์: แรงดันไฟฟ้า: DC12V กระแสไฟสูงสุดของหน้าสัมผัสรีเลย์: 12A ช่วงแรงดันไฟฟ้าในการตรวจจับ: 0-99.9V พารามิเตอร์พารามิเตอร์สำหรับการตั้งค่าคำอธิบาย เมื่อเปิดเครื่องจอแสดงผลจะเข้าสู่โหมดสแตนด์บายเนื่องจากแรงดันไฟฟ้า ขั้นพื้นฐานสองตัวคือตั้งค่าพารามิเตอร์พื้นฐานสองตัวแรงดันไฟฟ้าที่ จำกัด ล่าง V1 และแรงดันไฟฟ้าขีด จำกัด บน V2 1. กดปุ่มตั้งค่าหนึ่งครั้งเพื่อแสดงการกระพริบ "F1" 2. กดปุ่มตั้งค่าเป็นครั้งที่สองเพื่อแสดงค่า V1 เริ่มต้น "XX. กระพริบ "X" ของ SKC กดปุ่มควบคุม "Plus" หรือ "ลบ" เพื่อปรับพารามิเตอร์ขีด จำกัด ล่าง V1 3. กดปุ่มตั้งค่าเป็นครั้งที่สามเพื่อแสดงค่า V2 เริ่มต้น "XX. กระพริบ "X" ของ SKC กดปุ่ม "Plus" หรือ "ลบ" เพื่อปรับพารามิเตอร์ขีด จำกัด บน V2 (ในเวลานี้หาก V1 มากกว่า V2 จะแสดงขึ้น ข้อความแจ้งข้อผิดพลาด "ERR" ต้องเปลี่ยนพารามิเตอร์และจำเป็นต้องเก็บ V1 น้อยกว่า V2 ตามปกติ) 4. กดปุ่มตั้งค่าเป็นครั้งที่สี่และพารามิเตอร์จะยังคงถาวรและออกจากทางออก 5. กดปุ่ม "ลบ" เป็นเวลา 3 วินาทีในโหมดสแตนด์บายเพื่อปิดจอแสดงผลและกดอีกครั้งเป็นเวลา 3 วินาทีเพื่อเปิดจอแสดงผล ออกแบบมาเพื่อลดการใช้พลังงาน คำอธิบายฟังก์ชั่น 1. การตรวจสอบการชาร์จ F-1: เมื่อแรงดันไฟฟ้าที่วัดได้ต่ำกว่าแรงดันไฟฟ้า V1 รีเลย์จะปิดและเมื่อแรงดันไฟฟ้าสูงกว่า V2 รีเลย์จะถูกตัดการเชื่อมต่อ 2. การตรวจสอบการปลดปล่อย: เมื่อแรงดันไฟฟ้าที่วัดได้สูงกว่าแรงดันไฟฟ้ารีเลย์ V2 จะปิดและแรงดันไฟฟ้าต่ำกว่ารีเลย์ V1 จะถูกตัดการเชื่อมต่อ 3. เมื่อวัดแรงดันไฟฟ้ารีเลย์จะถูกตัดการเชื่อมต่อระหว่าง V1 และ V2 และสถานะอื่น ๆ ของรีเลย์แบบดึงเข้า: เมื่อวัดแรงดันไฟฟ้ารีเลย์จะถูกตัดการเชื่อมต่อระหว่าง V1 และ V2 และจะแนะนำสถานะอื่น ๆ ของรีเลย์ 4. ในช่วงดึงเข้า: เมื่อแรงดันไฟฟ้าที่วัดได้อยู่ระหว่าง V1 ถึง V2 รีเลย์จะดึงเข้าและตัดการเชื่อมต่อในสถานะอื่น ๆ 5. การตรวจสอบจุดคงที่: เมื่อแรงดันไฟฟ้าที่วัดได้สูงกว่า V1 รีเลย์จะปิดและต่ำกว่า V1 รีเลย์จะถูกตัดการเชื่อมต่อ 6. การตรวจสอบการล็อคตัวเองแบบจุดคงที่: เมื่อแรงดันไฟฟ้าที่วัดได้สูงกว่า V1 รีเลย์จะยังคงทำงานอยู่จนกว่าจะปิดด้วยตนเอง 7. F-7: การตรวจสอบจุดคงที่: เมื่อแรงดันไฟฟ้าที่วัดได้เท่ากับ V1 (ขึ้นและลงลอย 0.1V) ในแต่ละครั้งเอาต์พุตรีเลย์จะส่งสัญญาณเหยาะ 8. F-8: คุณลักษณะใหม่การแก้ไขข้อผิดพลาดของแรงดันไฟฟ้าช่วง± 5.0V วิธีการตั้งค่าเสริม พารามิเตอร์การทำงานอื่น ๆ ทั้งหมดจะถูกตั้งค่าโดยใช้พารามิเตอร์ F-1 หลังจากตั้งค่า F-1 แล้วพารามิเตอร์การทำงานอื่น ๆ ทั้งหมดจะถูกตั้งค่าโดยใช้พารามิเตอร์ F-1 หลังจากกดปุ่มตั้งค่า F-1 จะกะพริบจากนั้นกด + หรือ - เพื่อปรับหมายเลขฟังก์ชัน หลังจากถึงหมายเลขฟังก์ชั่นบางอย่างแล้วให้กดปุ่มตั้งค่าอีกครั้งและจะตกลง หลังจากกดปุ่มตั้งค่า F-1 จะกะพริบจากนั้นกด + หรือ - เพื่อปรับหมายเลขฟังก์ชัน หลังจากถึงหมายเลขฟังก์ชั่นบางอย่างแล้วให้กดปุ่มตั้งค่าอีกครั้งและจะตกลง แพคเกจประกอบด้วย: โมดูลรีเลย์ * 1
