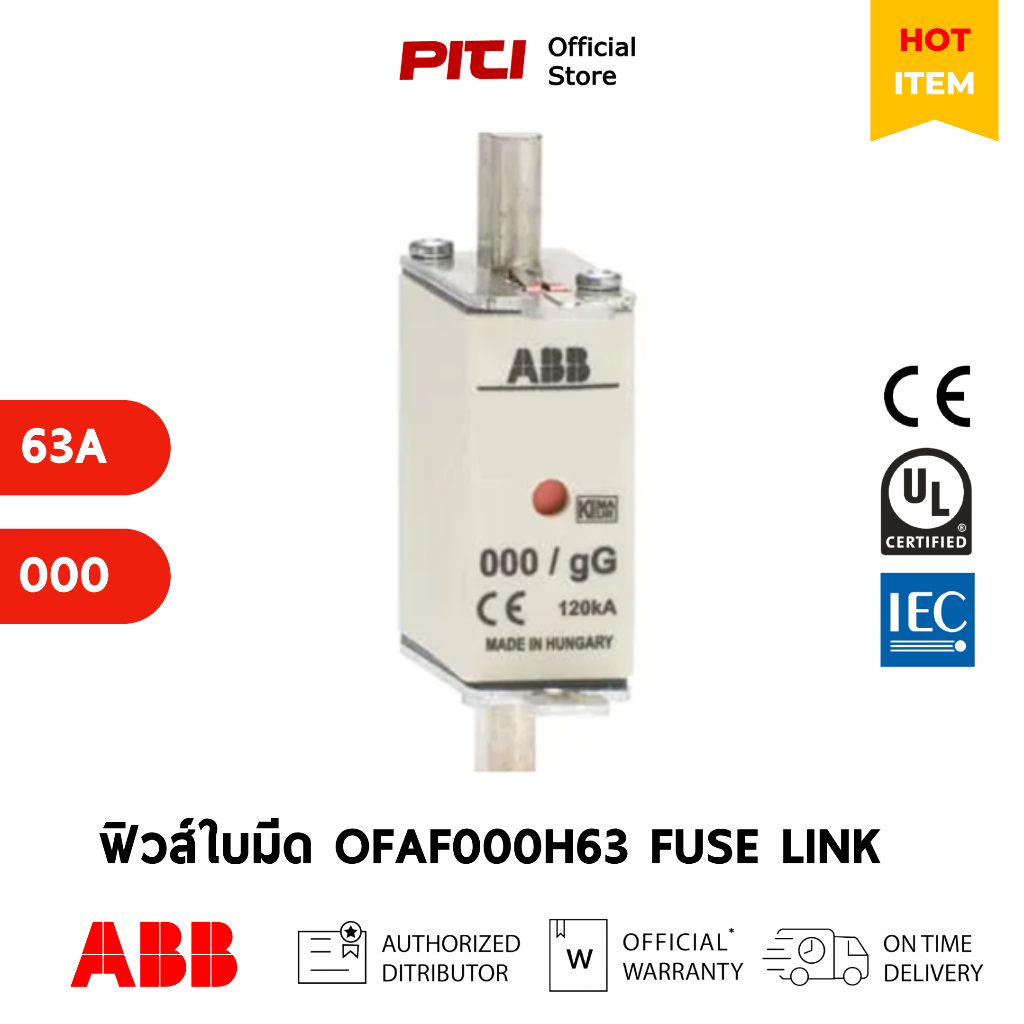

ABB ฟิวส์ใบมีด Fuse Link OFAF000H63 (63A) Size 000 ชนิด NH Class gG # 1SCA022627R1390-T

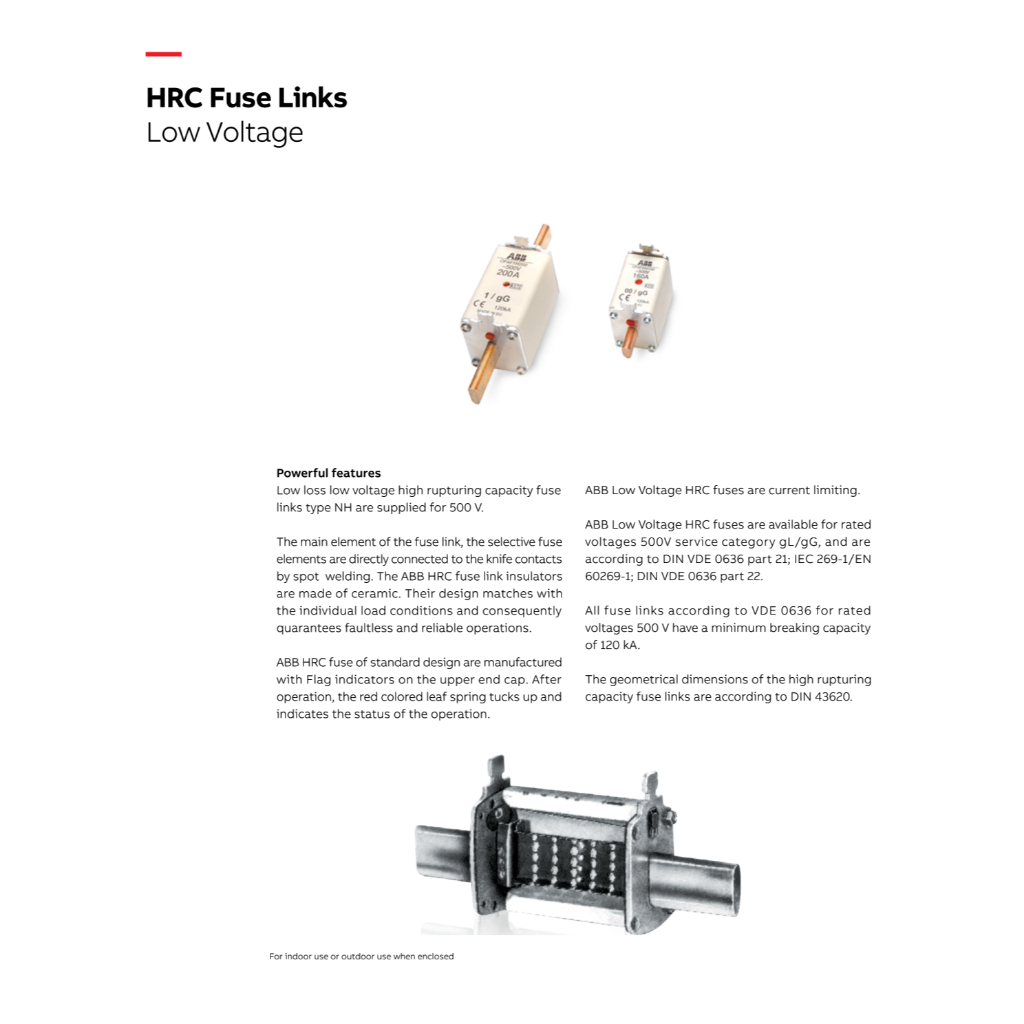

ABB ฟิวส์ใบมีด Fuse Link OFAF000H63 (63A) Size 000 ชนิด NH Class gG # 1SCA022627R1390-T ABB ฟิวส์ใบมีด (HRC / NH) รุ่น OFAF000H63 ขนาด 000 กระแสพิกัด 63A ชนิด NH Class gG ใช้สำหรับ “ป้องกันกระแสเกินและลัดวงจร” ในระบบไฟฟ้าแรงดันต่ำ โดยเน้นความปลอดภัยและความสามารถตัดกระแสลัดวงจรสูง (High Rupturing Capacity) ใช้ได้ทั้ง ระบบ 1 เฟส / 3 เฟส การทำงาน (Operating / Protection Principles) ฟิวส์มี “ตัวนำฟิวส์” อยู่ด้านใน (มักเป็นแถบโลหะออกแบบให้หลอมละลายตามพลังงานความร้อน) ✅ คลาส gG คืออะไร gG = ฟิวส์ “ใช้งานทั่วไป” ป้องกันได้ครบทั้ง Overload + Short Circuit เหมาะกับงานประเภท ✔ เมนย่อย/ตู้จ่ายไฟ (DB/MDB) ในส่วนที่ใช้ฟิวส์ ✔ ป้องกันสายเมน/สายป้อน (Feeder Protection) ✔ โหลดทั่วไป เช่น แสงสว่าง, เต้ารับ, ฮีตเตอร์, โหลดผสมในโรงงาน ✔ ใช้ร่วมกับ Fuse Base / Fuse Switch Disconnector ขนาด 000 กรณี Overload ✔ กระแสเกินไม่มากแต่ต่อเนื่อง → ความร้อนสะสม → ฟิวส์ค่อย ๆ หลอม → วงจรถูกตัด กรณี Short Circuit ✔ กระแสพุ่งสูงมากในเสี้ยววินาที → ฟิวส์ขาดเร็วมาก ✔ โครงสร้าง HRC ช่วย “ดับอาร์ค” และทนแรงดัน/พลังงานจากลัดวงจร ลดความเสียหายและความเสี่ยง ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ✅ ตัดแหล่งจ่ายไฟทั้งหมด (เมนสวิตช์/MCCB) และติดป้ายเตือน ✅ ตรวจสอบไม่มีแรงดัน ก่อนสัมผัสอุปกรณ์ ติดตั้ง Fuse Base / Fuse Switch บนรางหรือแผงตู้ให้แน่น ✅ ต่อสายไฟเข้าขั้วฐานฟิวส์ ▶ ขันสกรูตามค่าแรงบิดที่ผู้ผลิตกำหนด ▶ จัดแนวสายไม่บิดงอ ลดจุดร้อน ✅ ใช้ Fuse Puller ใส่ฟิวส์ลงฐาน ▶ ตรวจให้ หน้าสัมผัสแนบสนิท ทั้งสองด้าน ✅ ปิดฝาครอบกันสัมผัส ✅ จ่ายไฟทดสอบระบบ การใช้งานในระบบไฟฟ้า (Electrical Application) ระบบแรงดันต่ำ (Low Voltage) ▶ 1 เฟส 230Vac ▶ 3 เฟส 400/415Vac การทำงานปกติ ▶ ฟิวส์ทำงาน อัตโนมัติ ไม่ต้องตั้งค่า ▶ ป้องกันทั้ง Overload และ Short Circuit ▶ เมื่อเกิดความผิดปกติ ฟิวส์จะ ขาดเพื่อตัดวงจรทันที การตัด–จ่ายไฟในงานบำรุงรักษา ▶ หากใช้ Fuse Switch Disconnector โยกสวิตช์ไปตำแหน่ง OFF → ระบบปลอดภัย → ถอดฟิวส์ได้ ▶ หากใช้ Fuse Base ธรรมดา ต้อง ตัดเมนไฟ ก่อนทุกครั้ง ขั้นตอนการเปลี่ยนฟิวส์ (Fuse Replacement) ▶ ปิด Fuse Switch / เมนสวิตช์ ▶ ตรวจสอบว่า ไม่มีไฟ ▶ ใช้ Fuse Puller ถอดฟิวส์ที่ขาด ▶ ตรวจหาสาเหตุฟิวส์ขาด โหลดเกิน / ลัดวงจร / หน้าสัมผัสหลวม ▶ ใส่ฟิวส์ใหม่ พิกัดเดิมเท่านั้น (63A gG Size 000) ▶ ปิดฝาครอบ → จ่ายไฟ → ทดสอบการทำงาน 💡 สรุปแบบเข้าใจง่าย ▶ OFAF000H63 = ฟิวส์หลักป้องกันระบบ ▶ ใช้ร่วมกับ ฐานฟิวส์หรือสวิตช์ฟิวส์ NH 000 ▶ ป้องกันได้ทั้ง กระแสเกิน + ลัดวงจร ▶ เปลี่ยนง่าย ปลอดภัย หากติดตั้งถูกต้อง จุดเด่นด้านความปลอดภัย ⭐ ฟิวส์แบบ HRC ถูกออกแบบให้สามารถ ตัดกระแสลัดวงจรขนาดใหญ่ได้อย่างปลอดภัย ⭐ ป้องกันครบทั้ง Overload และ Short Circuit (Class gG) เหมาะกับการใช้งานหลากหลาย ทั้งเมนย่อยและวงจรโหลดทั่วไป ⭐ ใช้งานง่ายและเปลี่ยนไส้ได้สะดวก สามารถเปลี่ยนได้ทันทีเมื่อฟิวส์ขาด ⭐ ความปลอดภัยสูง ตัวฟิวส์มีโครงสร้างที่ป้องกันการกระเด็นเมื่อตัดวงจร ⭐ ขนาดมาตรฐาน NH เป็นมาตรฐานที่ใช้งานกันทั่วไปในอุตสาหกรรมไฟฟ้า ข้อควรระวัง / ข้อจำกัด ⚠️ ต้องตัดแหล่งจ่ายไฟก่อนถอด–ใส่ฟิวส์ทุกครั้ง ⚠️ ใช้พิกัดฟิวส์ให้ตรงตามแบบเท่านั้น (63A / gG / Size 000) ⚠️ ต้องใช้ฐานฟิวส์/สวิตช์ฟิวส์ที่ตรงขนาด NH 000 ⚠️ ห้ามจับฟิวส์ด้วยมือเปล่า ควรใช้ Fuse Puller ทุกครั้ง ⚠️ ตรวจสอบหน้าสัมผัสและแรงบิดสกรูเป็นระยะ ⚠️ หากฟิวส์ขาดซ้ำบ่อย ต้องตรวจระบบก่อนเปลี่ยนใหม่ ขนาด (Dimensions) ✅ ความกว้าง (Width): 21 มม. ✅ ความสูง (Height): 79 มม. ✅ ความลึก/ความยาว (Depth/Length): 53 มม. ✅ น้ำหนัก (Weight) : 0.12 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB OFAF000H63 HRC Fuse Link (ฟิวส์ใบมีด) ✅ ชนาด Size : 000 ✅ พิกัดกระแส (Rated Current) : 63A ✅ คลาสการใช้งาน : gG – ใช้งานทั่วไป (Overload + Short Circuit) ✅ พิกัดแรงดัน AC (Rated Voltage) : 500 VAC ✅ พิกัดแรงดัน DC (Rated Voltage DC) : 250 VDC ✅ Rated Breaking Capacity : ประมาณ 120 kA (AC) / 80 kA (DC) ✅ การสูญเสียพลังงาน (Power Loss) : ประมาณ 4.1 W ที่กระแสพิกัด ✅ มาตรฐาน : IEC 60269 / DIN IEC 60269-1-2 ✅ ระบบฟิวส์ : DIN Knife Blade Fuse (ฟิวส์ใบมีดระบบ DIN) ⚡ การต่อระบบทั่วไป (Wiring Integration) แหล่งจ่ายไฟ (Utility / Transformer) ↓ Main Switch / MCCB ↓ Fuse Base NH 000 ↓ NH Fuse Link OFAF000H63 (63A) ↓ Busbar / Terminal ↓ โหลด (Load) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ ฐานฟิวส์ / Fuse Base / Fuse Holder NH Size 000 ⚙️ Fuse Switch Disconnector NH 000 (แนะนำมาก) ⚙️ Fuse Puller (คีมถอดฟิวส์) ⚙️ Busbar / Terminal Lug สำหรับต่อสาย ⚙️ ฝาครอบกันสัมผัส (Protection Cover) ⚙️ เมนสวิตช์ / MCCB / Isolator ด้านต้นทาง สรุป 🔌 ABB ฟิวส์ใบมีด HRC Blade Fuse Link OFAF000H63 (63A) NH Size 000 | Class gG เป็น ฟิวส์ใบมีดแบบอุตสาหกรรม (HRC / NH) ใช้สำหรับ ป้องกันระบบไฟฟ้าแรงดันต่ำ เมื่อเกิด กระแสเกินหรือไฟลัดวงจร ฟิวส์จะขาดเพื่อตัดวงจรทันที ป้องกันสายไฟและอุปกรณ์เสีย รุ่น OFAFOFAF000H63 ยี่ห้อ ABB ฟิวส์ใบมีด เอบีบี Fuse Link ABB ใช้ในระบบไฟฟ้าสูงสุด 500 โวลต์ Class gG มีกระแสพิกัดให้เลือก 50A(ขนาด000), 63A(ขนาด000), 80A(ขนาด000), 100A(ขนาด000), 125A(ขนาด00), 160A(ขนาด00), 200A(ขนาด1), 250A(ขนาด1) พิกัดลัดวงจรต่ำสุด 120kA มาตรฐาน Standard DIN VDE 0636 part 21; IEC 60269-2-1/EN 60269-1 OFAF00H63 HRC Fuse Link Size NH000, gG
