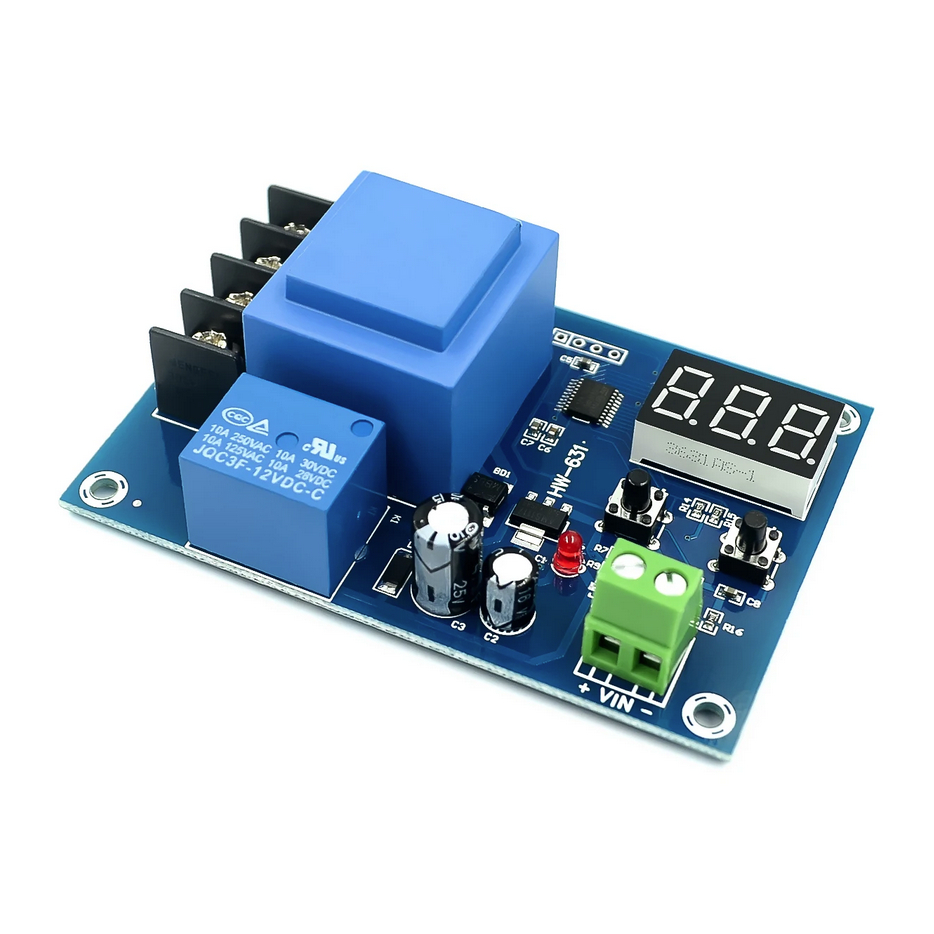

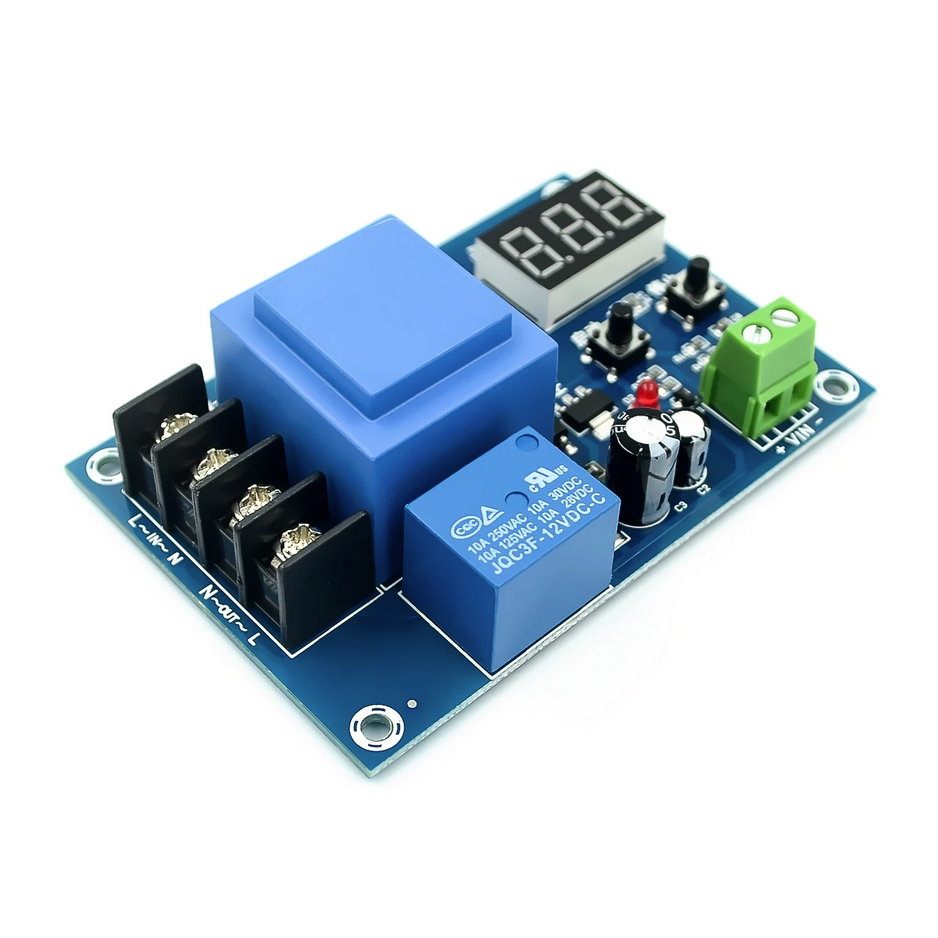

วงจรควบคุมการชาร์จแบต AC220V วงจรชาร์จแบต เต็มแล้วตัดไฟ เต็มตัดต่ำต่อ XH-M602 (HCW-M633) Battery Charger Controller

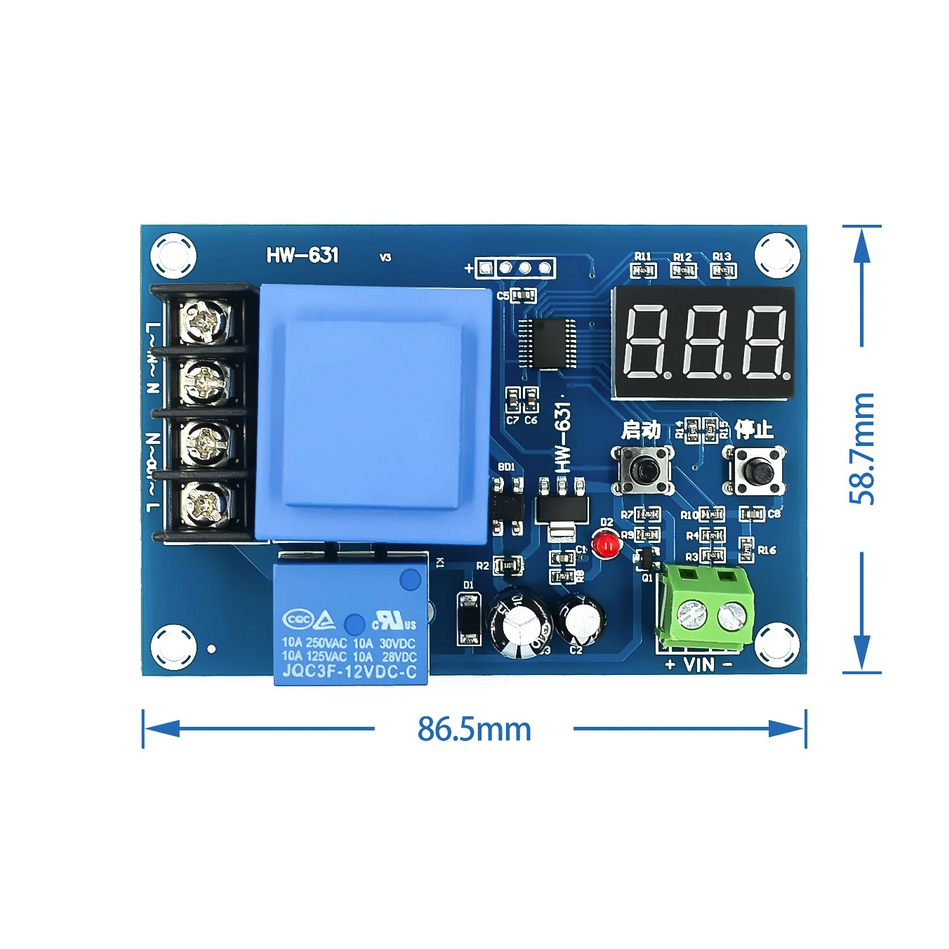

XH-M602 AC220V Battery Charger Control Module เป็นวงจรควบคุมการชาร์จแบต ที่ใช้ตัดไฟเข้าวงจรชาร์จในฝั่ง AC ตัดเมื่อแบตเต็ม ป้องกันการชาร์จแช่ ซึ่งอาจจะอันตรายและทำให้แบตเสื่อมไว ใช้ได้ทั้งกับแบตตะกั่ว แบตลิเธียม เพราะวงจรนี้จะตัดไฟในฝั่ง AC 220V สามารถตั้งค่าได้ทั้งแรงดันที่จะให้ทำการเริ่มชาร์จ และแรงดันที่จะทำการตัดไฟชาร์จ ใช้ได้กับระดับแรงดันแบต DC 3.7V-120V Input Voltage (แรงดันขาเข้า) : AC 220V Display Accuracy:0.1V Control Accuracy:0.1V Output Type (รูปแบบเอ้าพุตขาออก): Direct output (ขณะวงจรทำงาน ไฟออก 220V) Voltage Tolerance:±0.1V Apply For (ช่วงแรงดันแบตที่ใช้งานได้): DC 3.7V-120V Dimension (ขนาดแผงวงจรโดยประมาณ) :86*58*24 mm. Weight(น้ำหนัก) : 110g วิธีใช้โดยร้าน Smile Maker 1.กดปุ่ม Start แล้วปล่อย เพื่อดูแรงดันเริ่มชาร์จ (ค่าน้อย) 2.กดปุ่ม Start ย้ำๆจนตัวเลขกระพริบ เพื่อตั้งค่าแรงดันเริ่มชาร์จ 3.กดปุ่ม Stop แล้วปล่อย เพื่อดูแรงดันหยุดชาร์จ (ค่ามาก) 4.กดปุ่ม Stop ย้ำๆจนตัวเลขกระพริบ เพื่อตั้งค่าแรงดันหยุดชาร์จ 5.กดปุ่ม Start และ Stop ค้างไว้ จนหน้าจอแสดงเลข 888 เป็นการรีเซ็ตค่าโรงงาน
