ชุดโมดูลรับส่งสัญญาณวิทยุ FM สเตอริโอ ไร้สาย 76-108MHz DIY สําหรับฝึกบัดกรี

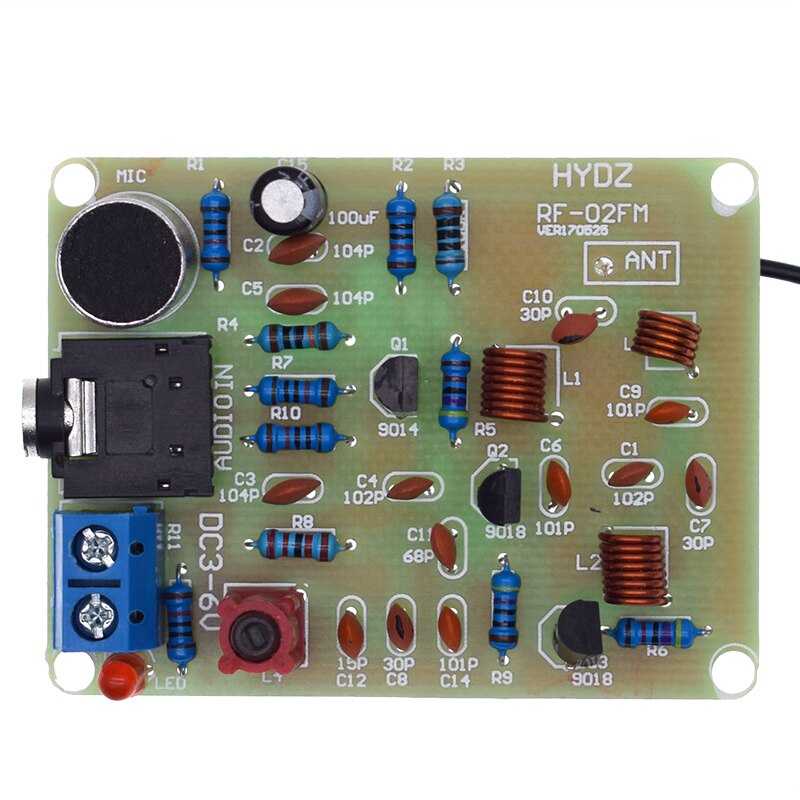

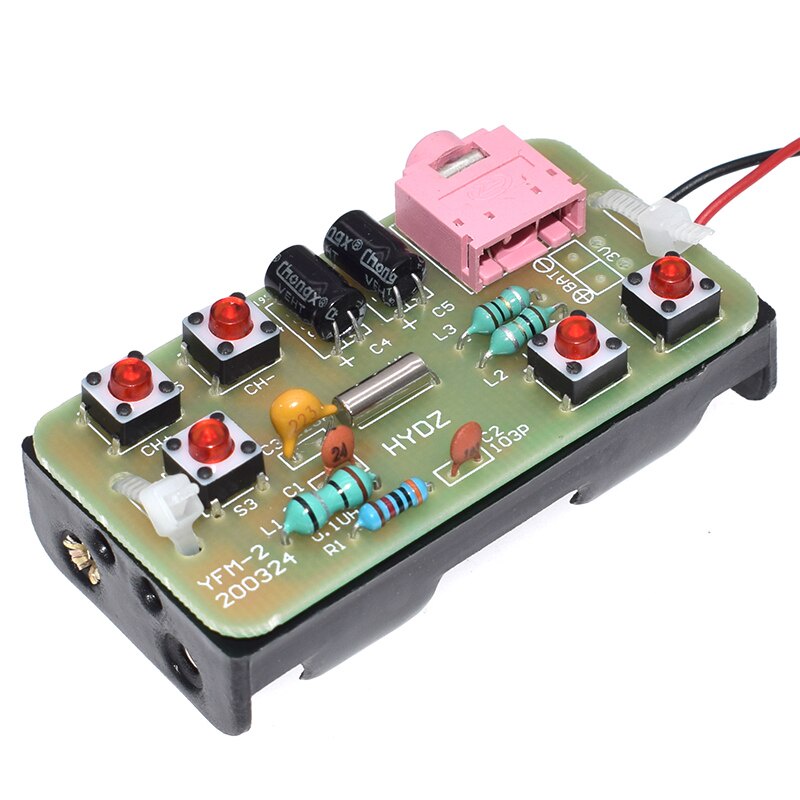

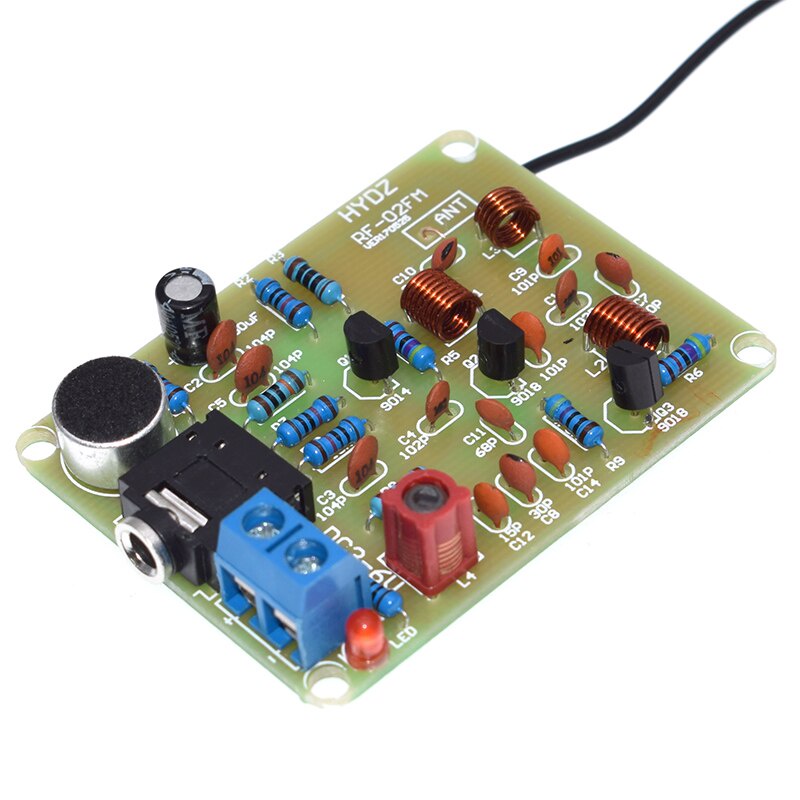

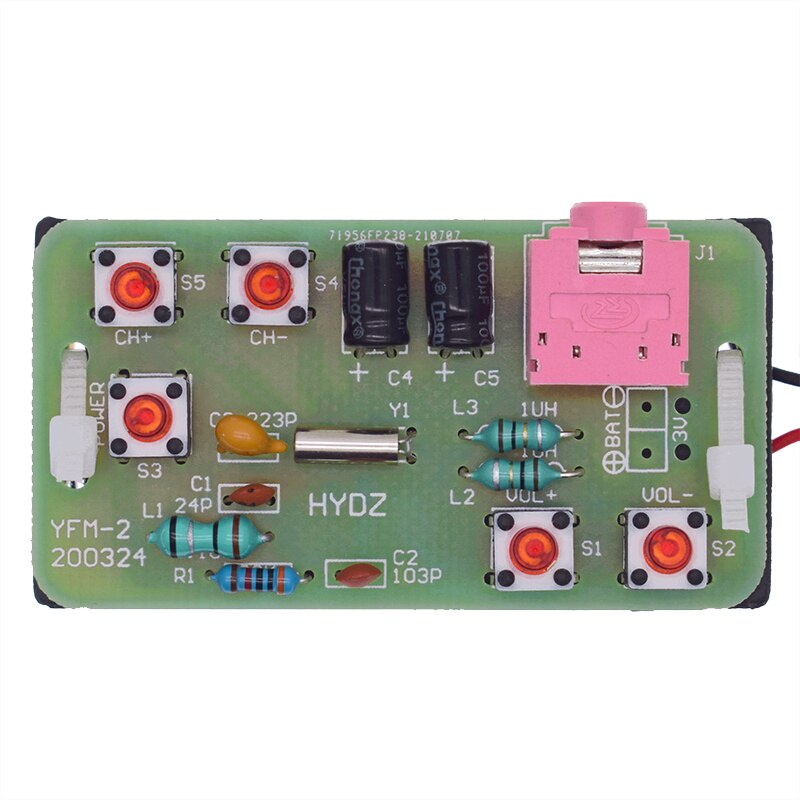

ชุด DIY 76-108MHz เครื่องส่งวิทยุ FM และโมดูลรับสัญญาณการมอดูเลตความถี่สเตอริโอรับแผงวงจร PCB คำอธิบาย: 1. รายละเอียด: แบบจำลอง: RF-02FM 2. การดำเนินงานปัจจุบัน: 5-15mA 3. แรงดันไฟฟ้าที่ใช้งาน: DC 3-6V 4. ระยะการส่งข้อมูล: 5-50 เมตร 5. ความถี่ในการส่ง: 88-108MHz 6. อินพุตเสียงของ Ribbon: -15dB (สูงสุด) 7. ขนาด PCB: 53 * 40 มม. 76-108mhz สเตอริโอ FM วิทยุ DIY ชุดโมดูลรับสัญญาณ FM ไร้สายการมอดูเลตความถี่อิเล็กทรอนิกส์โครงการฝึกบัดกรี DC 2.7V-3.3V อย่าใช้แบตเตอรี่ 18650 หากไม่เป็นเช่นนั้นจะทำให้สินค้าเสียหายหมายเหตุ: โปรดอย่าใช้แบตเตอรี่ 18650 หากไม่เป็นเช่นนั้นจะทำให้สินค้าเสียหาย คำอธิบาย: วงจรวิทยุชนิด YFM-2 นั้นง่ายมาก - จำนวนส่วนประกอบทั้งหมดไม่เกิน 19 ชิ้น - จำนวนส่วนประกอบทั้งหมดไม่เกิน 19 ชิ้น - แม้ว่าจำนวนส่วนประกอบจะไม่ใหญ่ แต่ก็มีส่วนประกอบสองประเภท ได้แก่ SMD และ DIP ซึ่งเหมาะสำหรับมือใหม่และเพื่อนที่ต้องการฝึกการบัดกรีส่วนประกอบ SMD คุณสมบัติ: 1>.วงจรควบคุมอัตโนมัติแบบดิจิตอลในตัว (AGC) 2>.รองรับย่านความถี่ทั่วโลก 76-108Mhz 3>.การเชื่อมด้วยมือ DIY 4>.ง่ายและสะดวกในการใช้งาน 5>.รองรับฟังก์ชั่นหน่วยความจำวิทยุ พารามิเตอร์: พารามิเตอร์: 1>.โมดูลวิทยุ FM สเตอริโอชุด DIY ชื่อสินค้า: โมดูลวิทยุ FM 2>.โหมดรายการรายการ: YFM-2 3>.แรงดันใช้งาน: DC 3V 4>.งานปัจจุบัน: 19mA 5>.ความถี่ในการทำงาน: 76-108Mhz 6>.ความต้านทานขาออก: 32ohm 7>.อุณหภูมิในการทำงาน: -40℃~85℃ 8>.ความชื้นในการทำงาน: 0% ~ 95% RH 9>.ติดตั้งขนาด (ติดตั้ง): 57 * 32 * 20 มม. ขนาด (ติดตั้ง): 57 * 32 * 20 มม ใช้ได้: 1>.ทักษะการเชื่อมการฝึกอบรมการเชื่อม 2>.นักเรียนโรงเรียนสอน 3>.การผลิต DIY DIY 4>.การออกแบบโครงการโครงการโครงการ 5>.การแข่งขันอิเล็กทรอนิกส์ 6>.การออกแบบการสำเร็จการศึกษาระดับปริญญาตรี 7>.คอลเลกชันงานฝีมือ 8>.ของตกแต่งบ้าน 9>.คอลเลกชันของที่ระลึก เคล็ดลับการติดตั้ง: 1>.ในตอนแรกผู้ใช้จำเป็นต้องเตรียมเครื่องมือเชื่อม 2>.กรุณาอดทนรอจนกว่าการติดตั้งจะเสร็จสมบูรณ์ 3>.แพคเกจเป็นชุด DIY จำเป็นต้องติดตั้งโดยผู้ใช้ให้เสร็จสิ้น 4>.หัวแร้งไม่สามารถสัมผัสส่วนประกอบได้เป็นเวลานาน (1.0 วินาที) มิฉะนั้นจะทำให้ส่วนประกอบเสียหายได้ 5>.ให้ความสนใจกับส่วนประกอบในเชิงบวกและเชิงลบ 6>.ห้ามไฟฟ้าลัดวงจรโดยเด็ดขาด 7>.ติดตั้งส่วนประกอบที่ซับซ้อนโดยเฉพาะ 8>.ตรวจสอบว่าส่วนประกอบทั้งหมดอยู่ในทิศทางที่ถูกต้องและสถานที่ที่เหมาะสม 9>.ขอแนะนำให้อ่านคู่มือการติดตั้งก่อนเริ่มการติดตั้ง!!! ขั้นตอนการติดตั้ง (โปรดอดใจรอ!!!): 1>.ขั้นตอนที่ 1: ติดตั้ง 1 ชิ้น SOP-16 RDA5807PF ที่ U1มีจุดที่มุมหนึ่งของ IC และมีแผ่นสี่เหลี่ยมผืนผ้าบน PCB ที่ Pin1 ของ IC สามารถวางบนเครื่องหมายทั้งสองนี้สอดคล้องกันและใช้เพื่อระบุการติดตั้ง ทิศทางของไอซีค่ะ 2>.ขั้นตอนที่ 2: ติดตั้งตัวต้านทาน 30K โอห์มที่ R1 3>.ขั้นตอนที่ 3: ติดตั้งตัวเหนี่ยวนำ 0.1uH 1 ชิ้นที่ L1 4>.ขั้นตอนที่ 4: ติดตั้งตัวเหนี่ยวนำ 1uH 2 ชิ้นที่ L2, L3 5>.ขั้นตอนที่ 5: ติดตั้ง 1 ชิ้น 32.768KHz Crystal Oscillator ที่ Y1 6>.ขั้นตอนที่ 6: ติดตั้งตัวเก็บประจุเซรามิก 24pF 1 ชิ้นที่ C1 7>.ขั้นตอนที่ 7: ติดตั้ง 1 ชิ้น 0.01pF (103) ตัวเก็บประจุเซรามิกที่ C2 8>.ขั้นตอนที่ 8: ติดตั้ง 1 ชิ้น 0.022pF (223) ตัวเก็บประจุเซรามิกที่ C3 9>.ขั้นตอนที่ 9: ติดตั้งสวิตช์ 5 ชิ้น 6 * 6 * 5 มม. ที่ S1-S5 10>.ขั้นตอนที่ 10: ติดตั้งตัวเก็บประจุไฟฟ้า 100uF 16V 1 ชิ้นที่ C4, C5 กรุณาใส่ใจกับขั้วบวกและขั้วลบ
