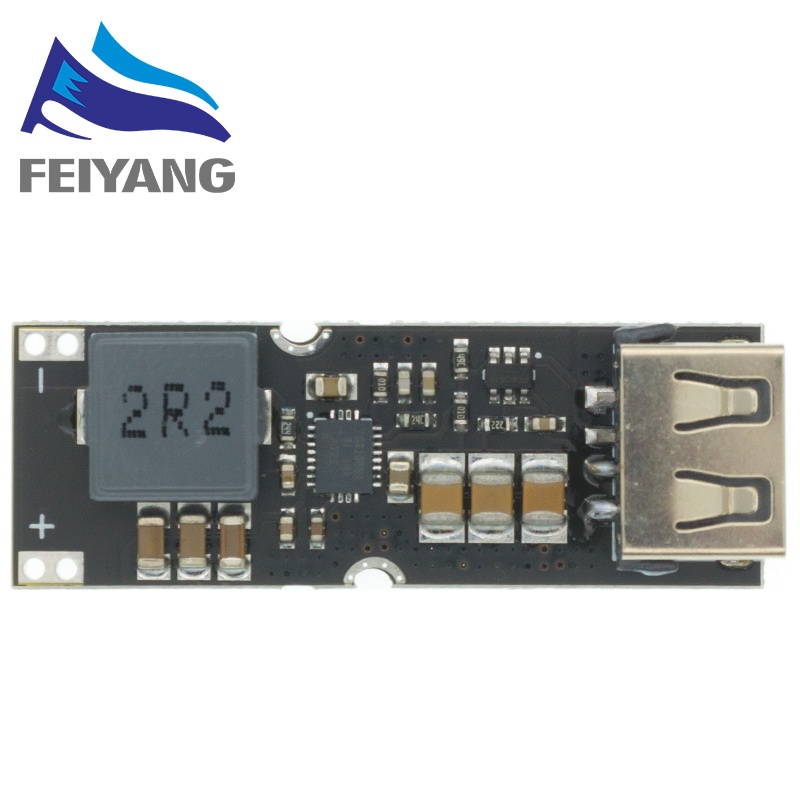

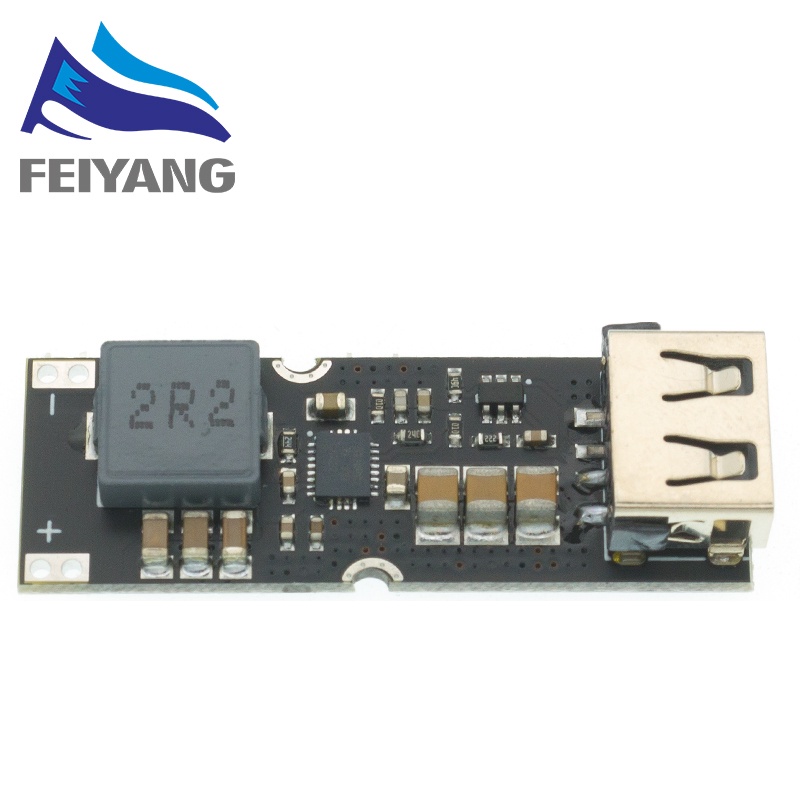

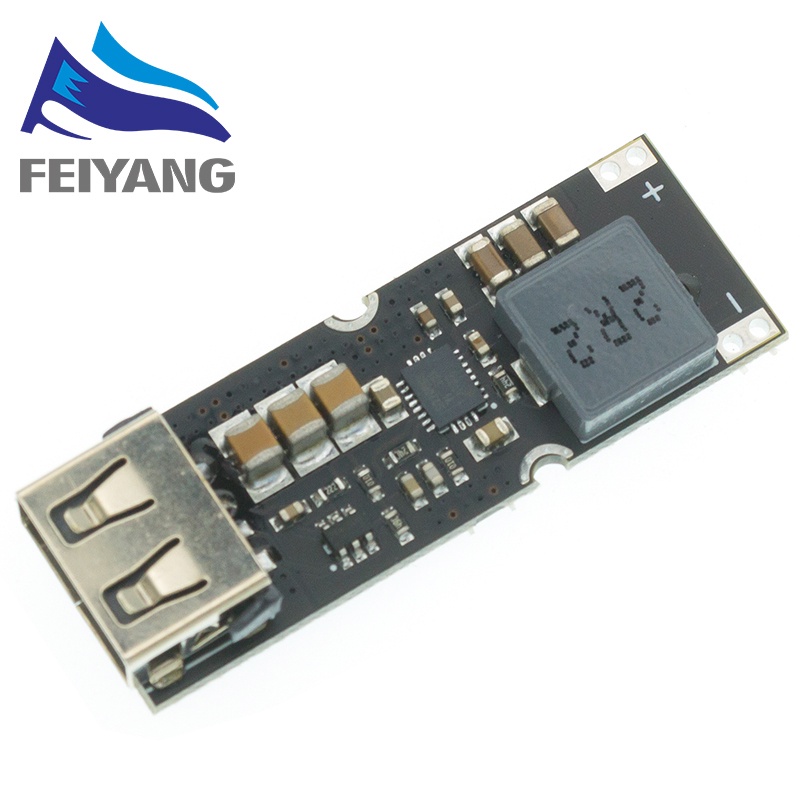

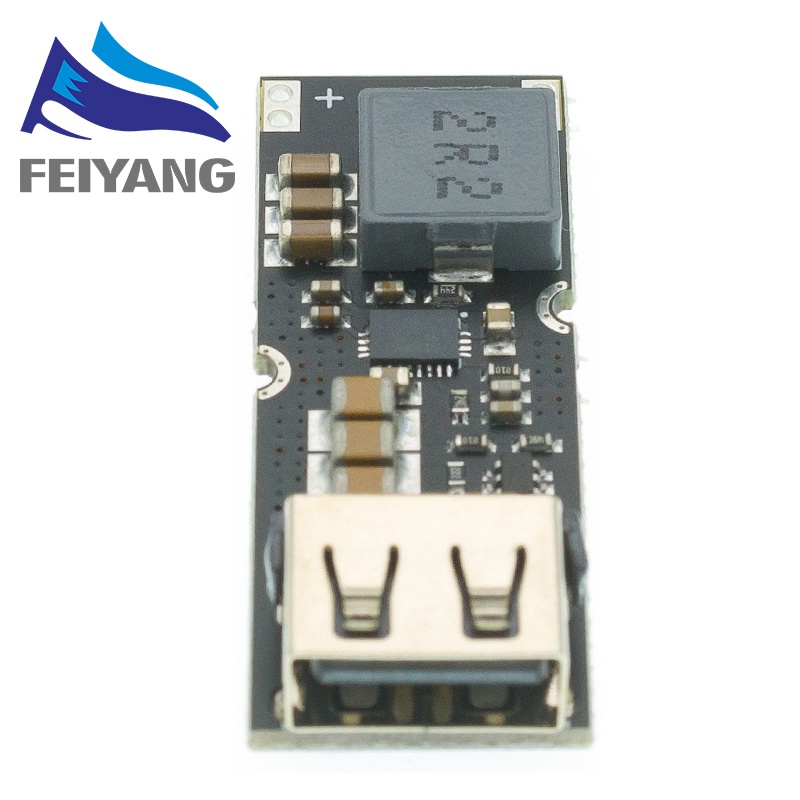

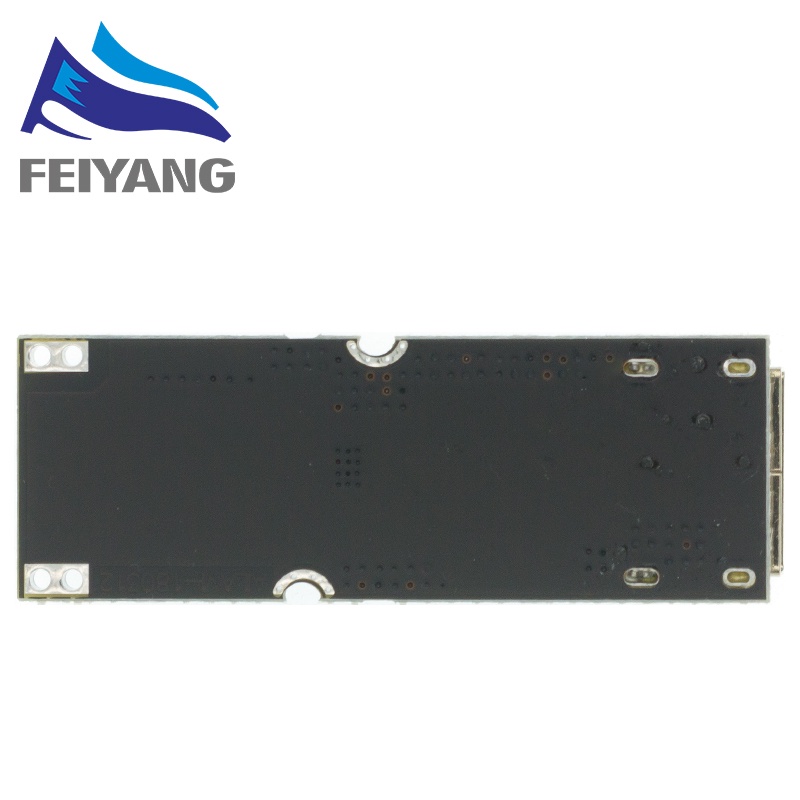

Tps61088 บอร์ดโมดูลพาวเวอร์แบตเตอรี่ลิเธียม 3.7V 4.2V Liter 5V 9V 12V USB ชาร์จเร็ว

ข้อควรระวัง: โมดูลไม่มีการป้องกันการเชื่อมต่อย้อนกลับอย่าลืมเชื่อมต่อขั้วของขั้วอินพุตที่ไม่ถูกต้อง ช่วงแรงดันไฟฟ้าอินพุตคือ 2.8~4.5V ไม่อนุญาตให้ป้อนข้อมูล 5V ต้องติดตั้งแบตเตอรี่ลิเธียมพร้อมแผ่นป้องกันและแผงป้องกันมีกระแสไฟฟ้าต่อเนื่องอย่างน้อย 5A โมดูลนี้สามารถใช้พลังงานจากแบตเตอรี่ลิเธียมเซลล์เดียวหรือหลายเซลล์ขนานกัน รายละเอียดสินค้า: ชื่อ: แบตเตอรี่ลิเธียมเซลล์เดียวเพิ่มโมดูลแหล่งชาร์จเร็ว ชิปควบคุมหลัก: TPS61088A ชิประบุตัวตน: FP6601Q แรงดันไฟฟ้าอินพุต: 2.8~4.5V เหมาะสำหรับแบตเตอรี่ลิเธียมโพลิเมอร์ 3.7V แรงดันขาออก: ค่าเริ่มต้นคือ 5V หลังจากเรียกเก็บเงินอย่างรวดเร็วจะมีค่าระหว่าง 4.5V ถึง 12V ตามข้อตกลง อินพุตจัดอันดับในปัจจุบัน: 8A กระแสไฟขาออก: 5V3A, 9V2A, 12V2A. กระแสไฟขาออกปรับตัวได้ กำลังขับ: สูงสุด 24W. ข้อตกลงการสนับสนุน: QC2.0, QC3.0, Huawei FCP, ข้อตกลง DCP ประสิทธิภาพสามารถเข้าถึงได้ถึง 93% โดยมีค่าโดยทั่วไป 90% วิธีการเดินสายอินพุต: ลวดบัดกรีใช้ลวดที่หนาขึ้นให้มากที่สุด ขนาดโมดูล: 47.5 (ยาว) * 16.5 (กว้าง) * 8 (สูง) มม. (รวม USB) น้ำหนักสุทธิของโมดูล: ประมาณ 7 กรัม ข้อมูลที่เกี่ยวข้องกับชิปเสริม: ชิป Tianyu FP6601Q ผสานโปรโตคอลการชาร์จอย่างรวดเร็วของ HiSilicon และโปรโตคอลการชาร์จเร็วอินเทอร์เฟซ USB Qualcomm QC2.0 / 3.0 ซึ่งสามารถชาร์จอุปกรณ์ที่รองรับโปรโตคอล FCP และ QC2.0 / 3.0 ได้อย่างรวดเร็ว นอกเหนือจากการรองรับมาตรฐาน USB BC1.2 แล้วยังรองรับอุปกรณ์ Apple และ Samsung ชิปสามารถตรวจจับได้โดยอัตโนมัติว่าอุปกรณ์ที่เชื่อมต่ออยู่ในปัจจุบันเป็นอุปกรณ์ QC2.0 / 3.0 หรือ FCP เพื่อปรับแรงดันไฟฟ้าโดยอัตโนมัติ คุณลักษณะของผลิตภัณฑ์: 1. รองรับแรงดันไฟฟ้า FCP และโปรโตคอลเอาต์พุตปัจจุบัน 2. รองรับ Qualcomm QC2.0 / 3.0 classA 5V, 9V, แรงดันไฟฟ้า 12V 3. จดจำโปรโตคอลการชาร์จเร็ว FCP และ QC2.0 / 3.0 โดยอัตโนมัติ 4. รองรับอุปกรณ์โปรโตคอล YD / T 1591 ของ บริษัท โทรคมนาคมจีน Tps61088 เป็นตัวแปลงบูสต์ในตัวความหนาแน่นสูงพร้อมสวิตช์ไฟ 11mΩ และสวิตช์วงจรเรียงกระแส 13mΩ ซึ่งสามารถให้โซลูชันขนาดเล็กที่มีประสิทธิภาพสำหรับระบบพกพา Tps61088 มีช่วงแรงดันไฟฟ้าอินพุตกว้าง 2.7V ถึง 12V ซึ่งสามารถรองรับการใช้งานที่ใช้แบตเตอรี่ลิเธียมเซลล์เดียวหรือสองเซลล์ อุปกรณ์มีความสามารถในการสลับกระแส 10A และสามารถให้แรงดันขาออกได้ถึง 12.6V Tps61088 ใช้โทโพโลยีการควบคุมกระแสไฟฟ้าสูงสุดแบบออฟไทม์ที่ปรับให้สอดคล้องกันเพื่อปรับแรงดันขาออก ภายใต้สภาวะโหลดปานกลางถึงหนัก TPS61088 ทำงานในโหมด PWM ภายใต้สภาพการโหลดแสงอุปกรณ์สามารถเลือกหนึ่งในสองโหมดการทำงานต่อไปนี้ผ่านพิน MODE หนึ่งคือโหมด PFM ที่สามารถปรับปรุงประสิทธิภาพ อีกโหมดหนึ่งคือโหมด PWM ที่บังคับซึ่งสามารถหลีกเลี่ยงปัญหาแอปพลิเคชันเนื่องจากความถี่ในการสลับต่ำ ความถี่ในการสลับในโหมด PWM สามารถปรับได้จาก 200kHz เป็น 2.2MHz ผ่านตัวต้านทานภายนอก Tps61088 ยังใช้ฟังก์ชัน soft-start ที่ตั้งโปรแกรมได้และสวิตช์ปรับกระแสสูงสุด limi
