บอร์ดโมดูลขยายสัญญาณ Raspberry Pi GPIO 52Pi พร้อมไฟ LED GPIO Raspberry Pi GPIO

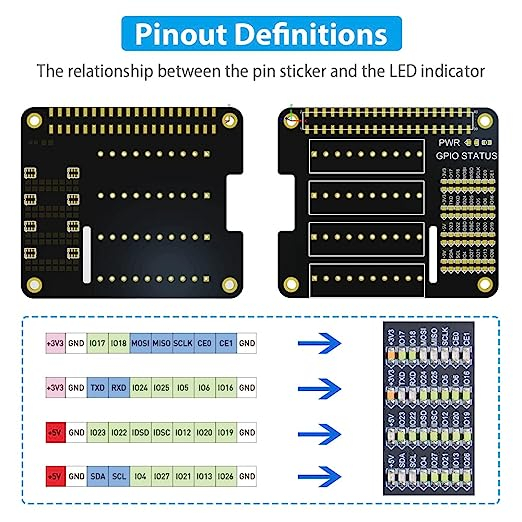

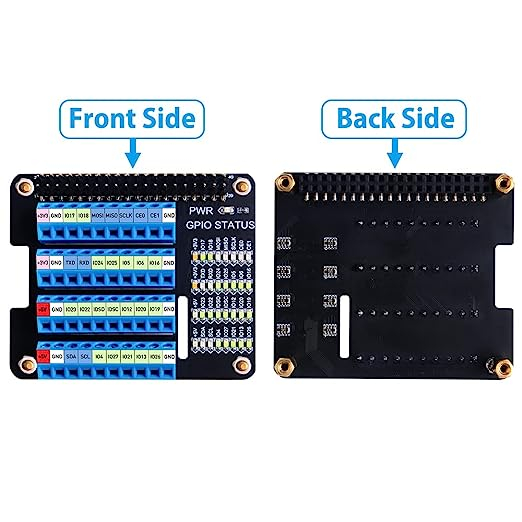

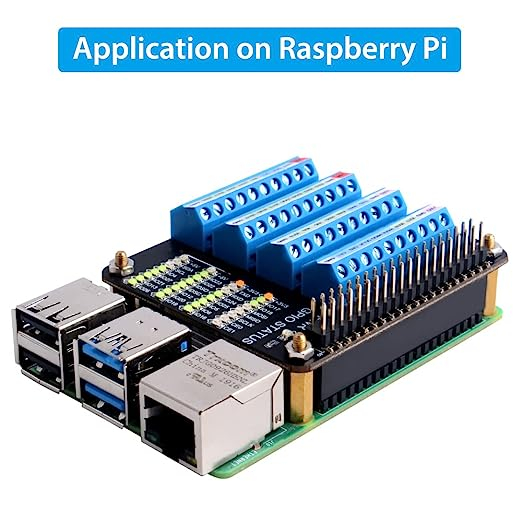

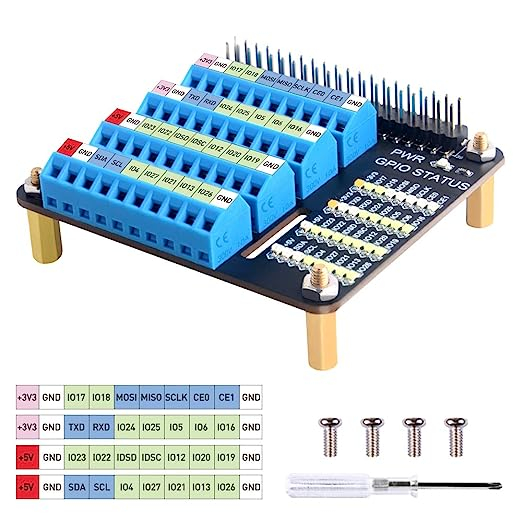

คำอธิบาย: นี่คือรุ่นการขยายขั้วสกรูที่สวยงามมาก, ซึ่งจะขยายสำหรับหมุดของราสเบอร์รี่พาย. ใช้ได้กับ Raspberry Pi 5 / 4B / 3B + / 3B / 2B / B + / Pi Zero / Pi Zero W / Pi Zero 2 W. สะดวกสำหรับทุกคนในการเชื่อมต่อเมื่อทำการทดลองทางอิเล็กทรอนิกส์ ระยะห่างระหว่างขั้วต่อบล็อก 3.5 มม. ช่วงมาตรวัดลวดคือ 16 ถึง 26AWG ความยาวในการตัดคือ 5 มม. มีข้อมูลพินของพิน GPIO ที่ด้านบนของเทอร์มินัลและด้านข้าง ข้อมูลสถานะของพินจะปรากฏขึ้น เมื่อหมุด GPIO ทำงานและมีประสิทธิภาพในเทอร์มินัลเมทริกซ์ LED ทางด้านขวาของเทอร์มินัลจะแสดงสถานะของพิน GPIO และความแตกต่างบางประการจะทำในการเลือกสีของ ไฟแอลอีดีที่ให้มา คุณสมบัติ: ไฟแสดงสถานะ 5V เป็นสีแดงในขณะที่ไฟ 3.3V เป็นสีชมพูไฟของพินฟังก์ชั่นพิเศษเป็นสีน้ำเงินเข้มและไฟแสดงสถานะของพิน GPIO ธรรมดาเป็นสีฟ้าอ่อนซึ่งสะดวก การสังเกตสถานะเป็นตัวช่วยที่ดีสำหรับการทดลองทางอิเล็กทรอนิกส์ตำแหน่งของ LED ตรงกับตำแหน่งของขั้วต่อ 2x20pin ของ Raspberry Pi แพคเกจประกอบด้วย: บอร์ดกันสะเทือนบล็อกขั้วต่อ 1x, ชุดสกรู 1x, ตัวขับสกรู 1x, บอร์ดกันสะเทือนบล็อกขั้วต่อ, ชุดสกรู 1x, ไขควง 1x, คำแนะนำในการประกอบ 1x
