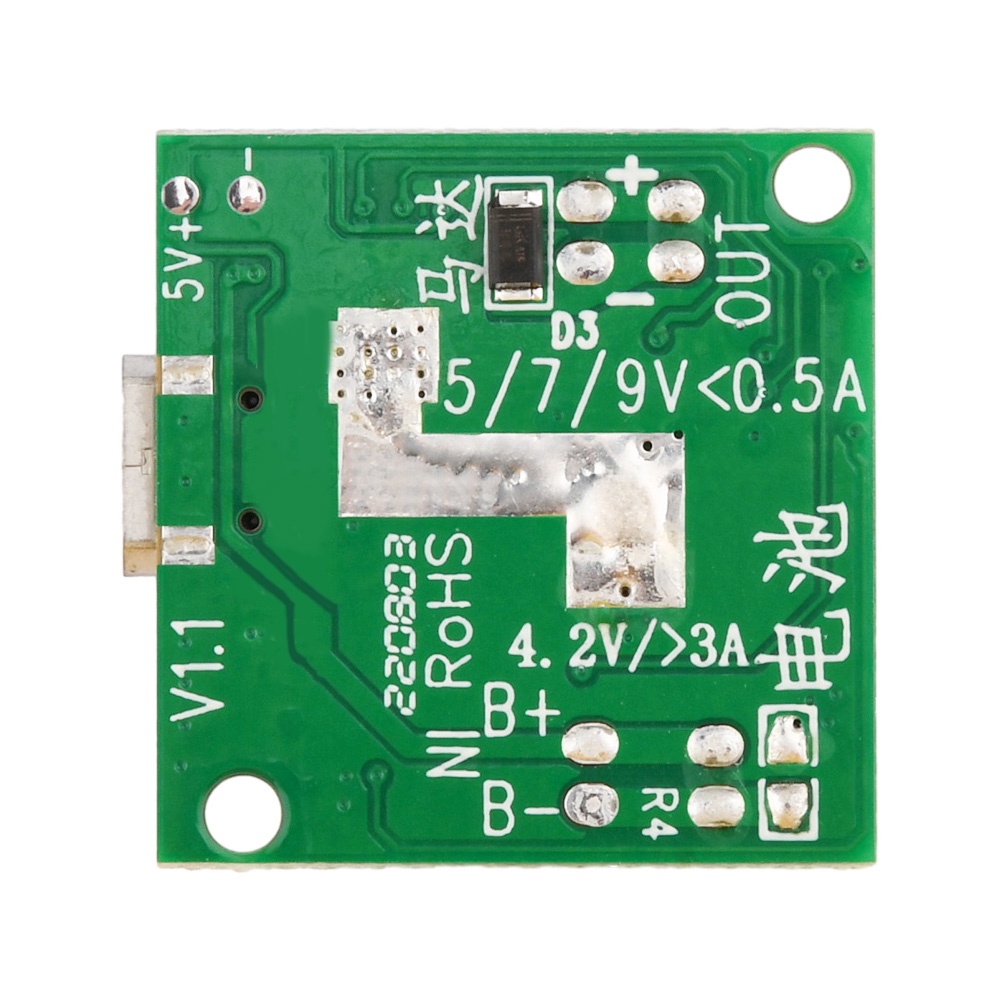

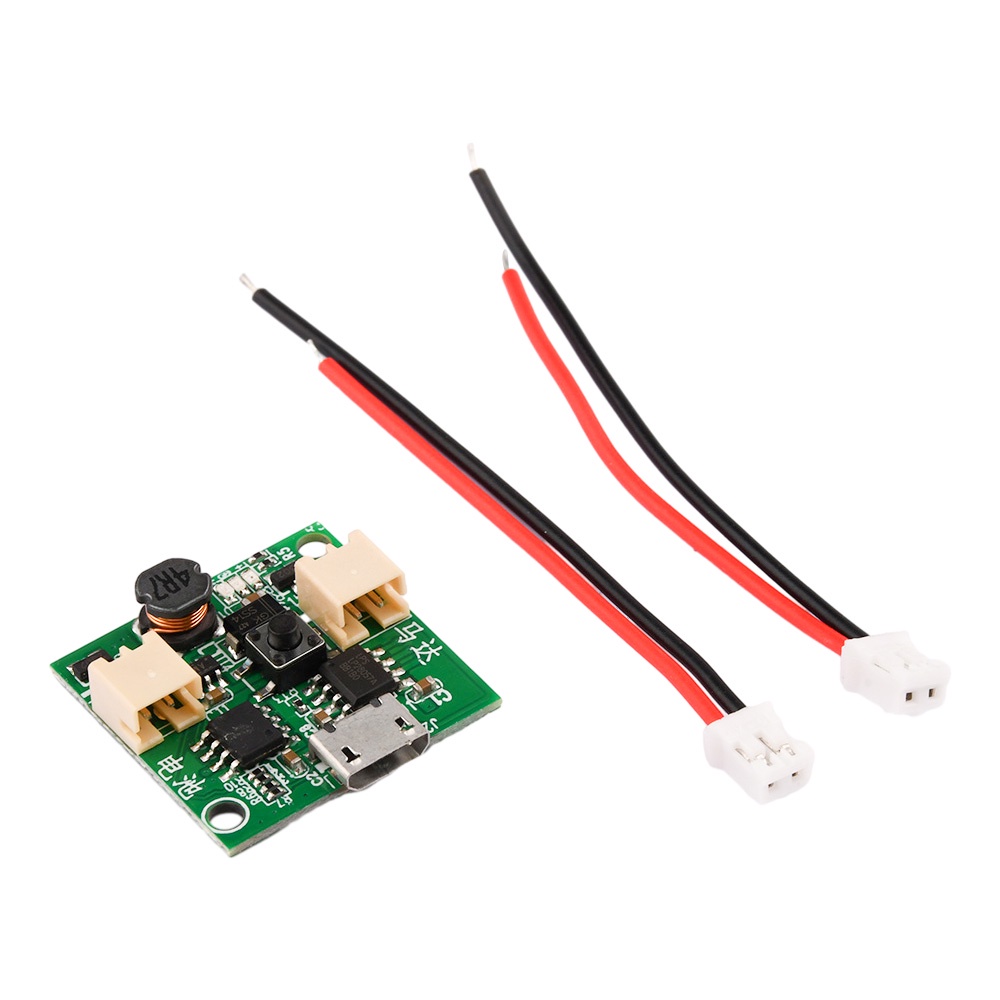

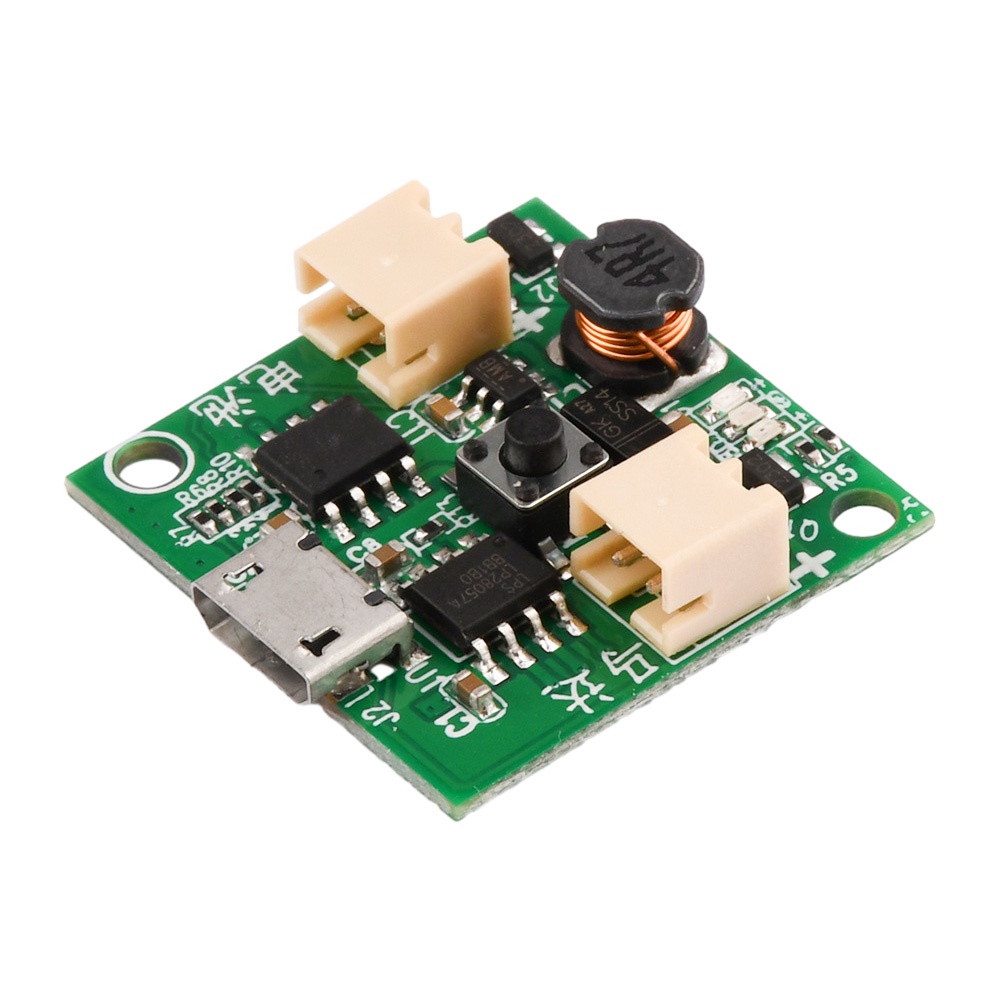

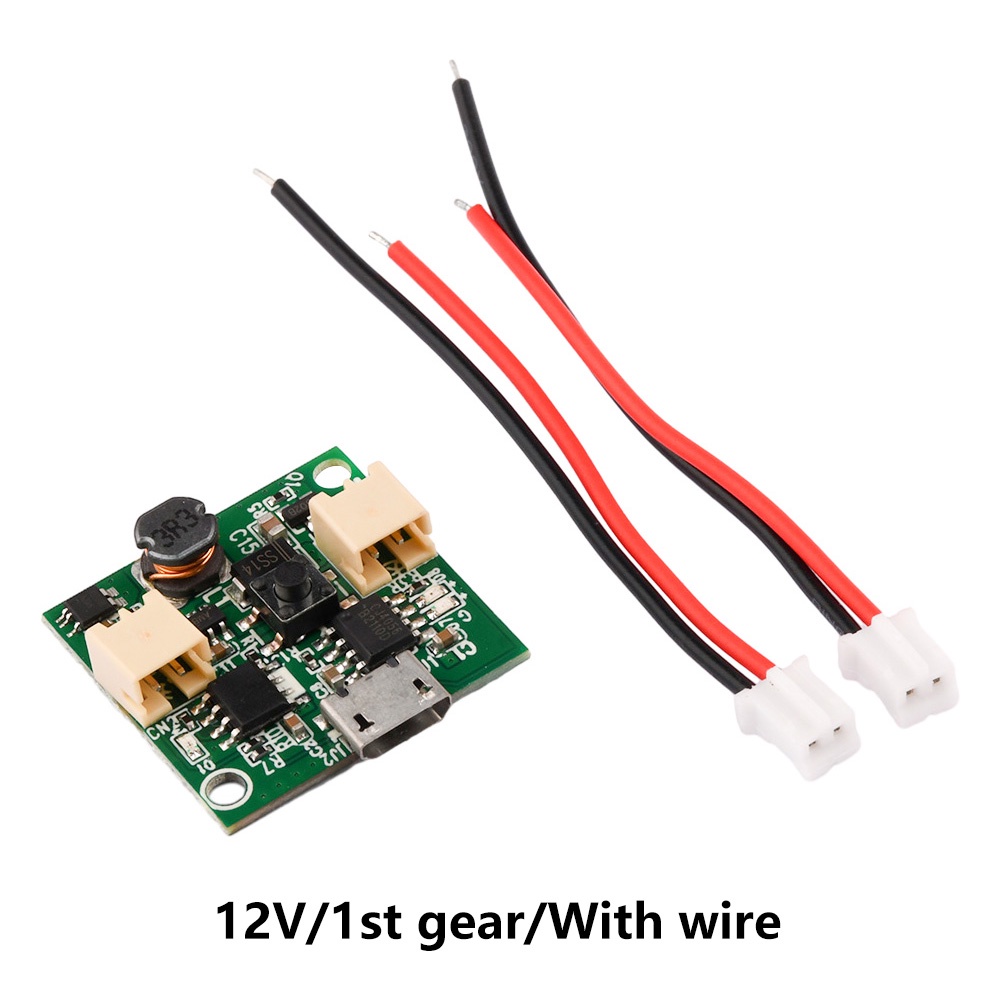

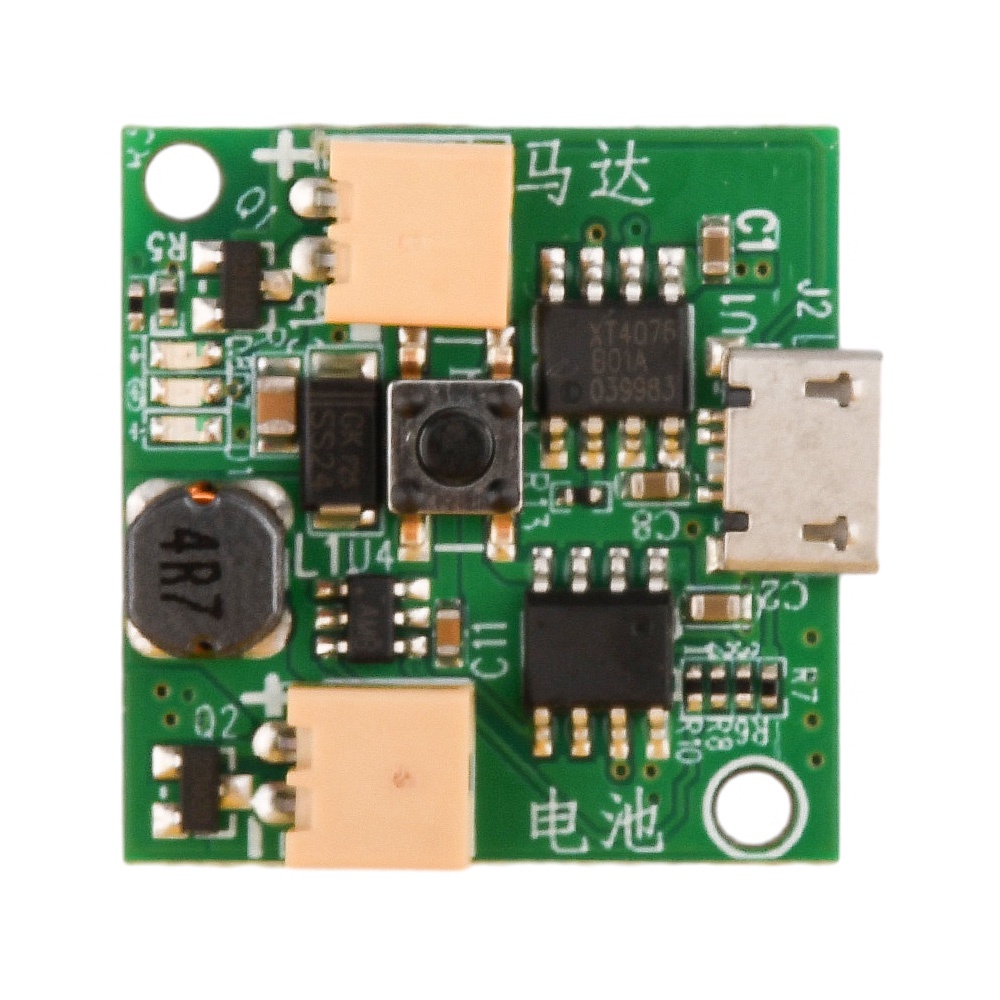

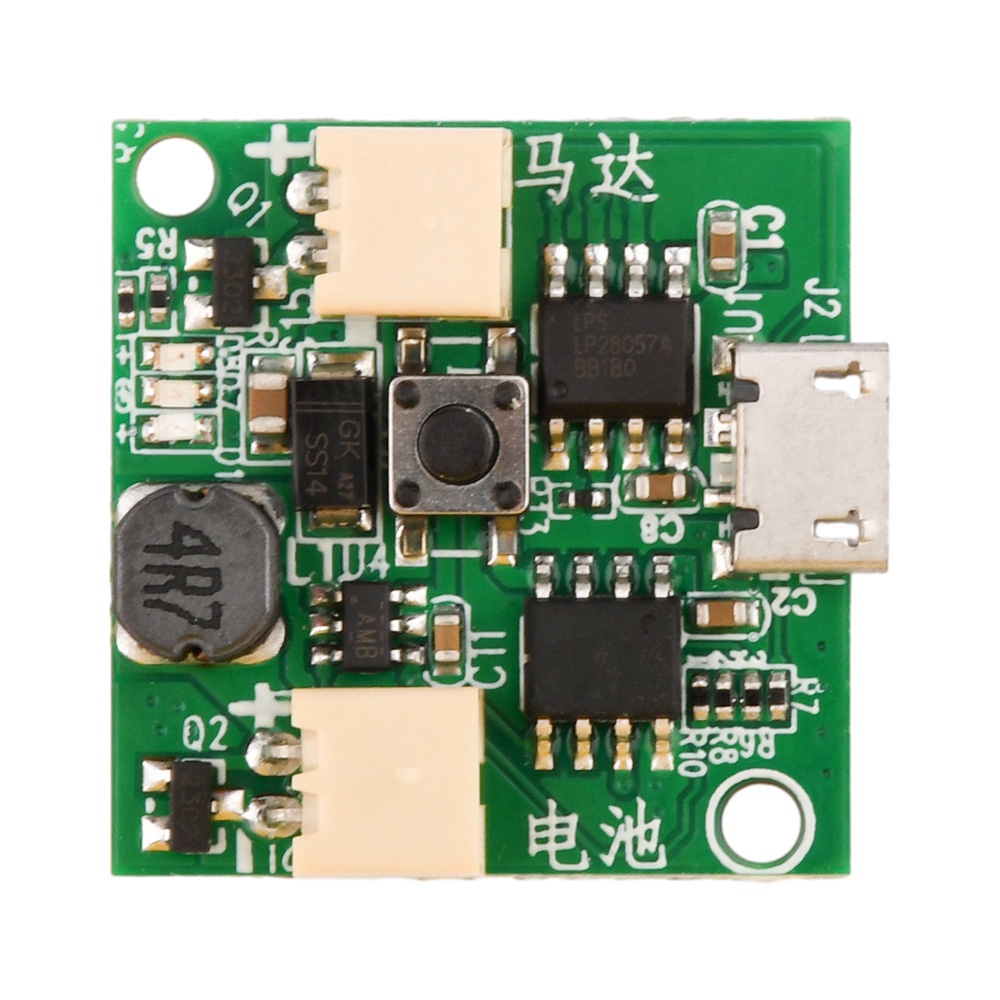

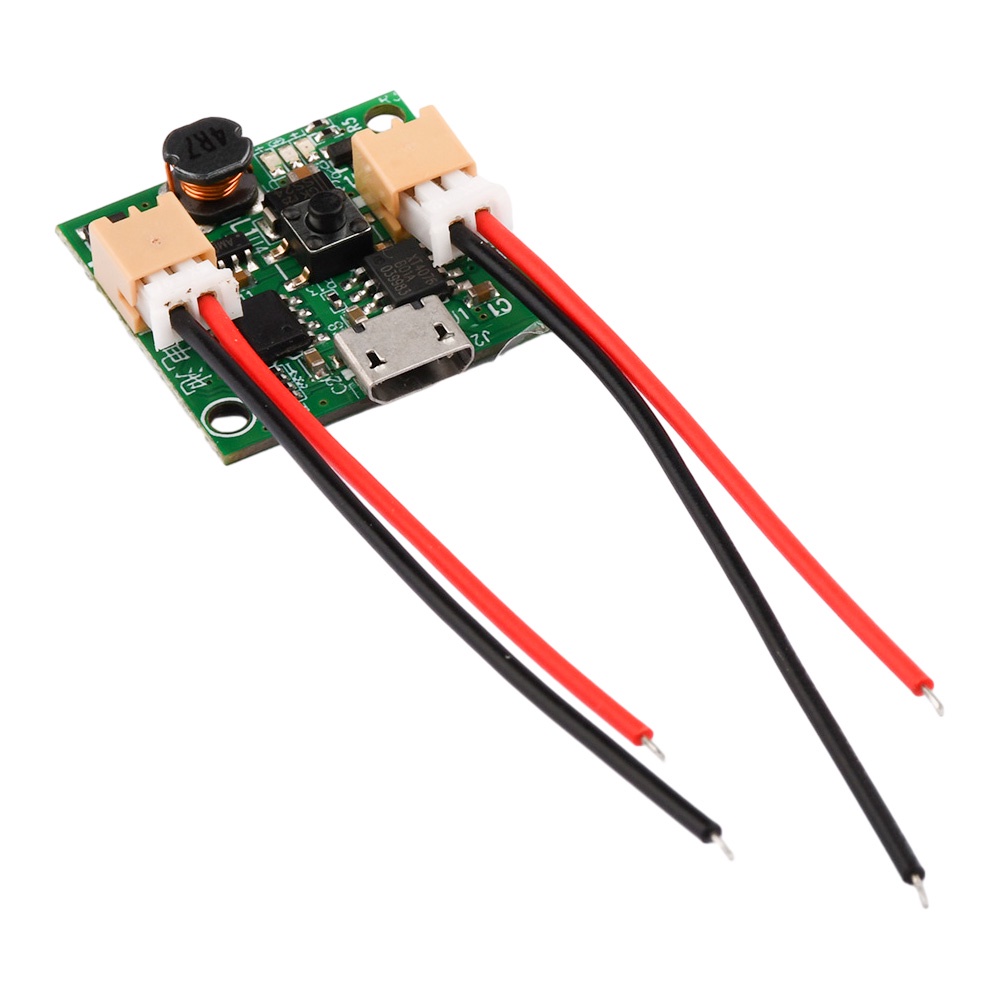

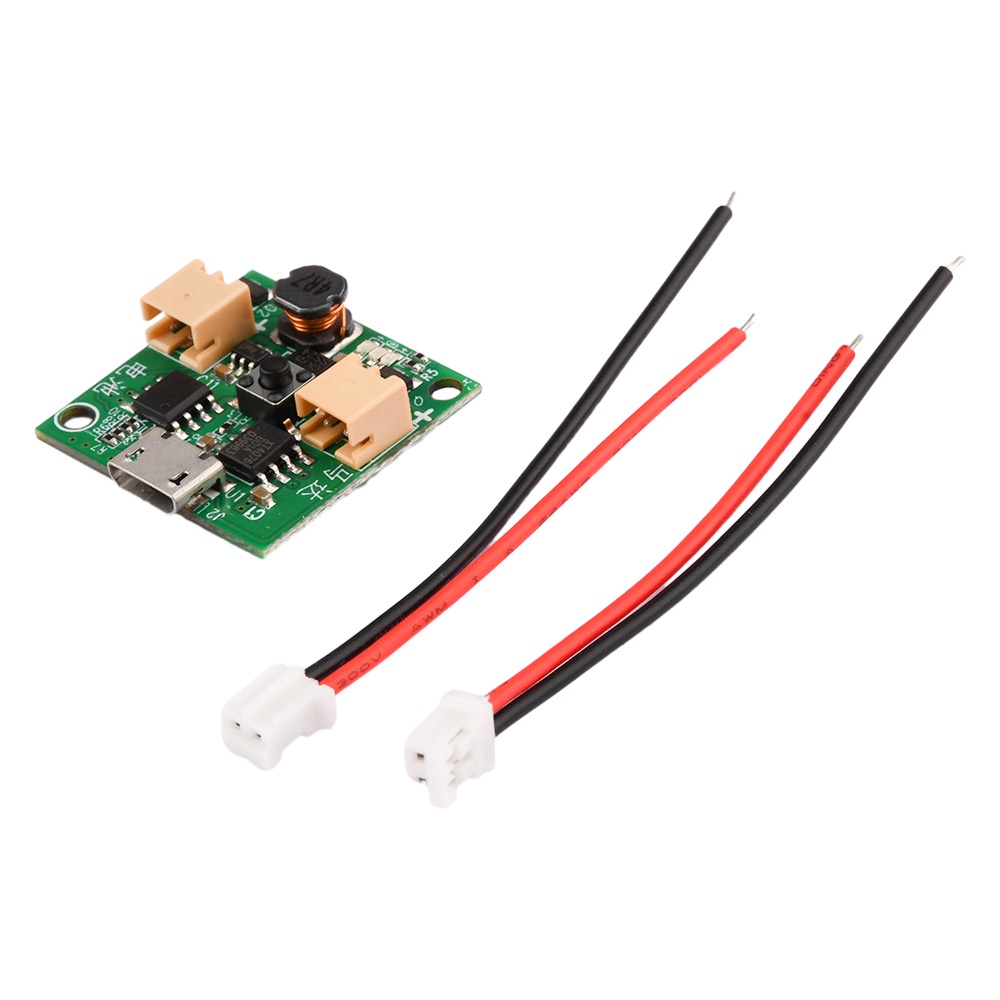

บอร์ดวงจรพัดลม ขนาดเล็ก 9V 12V 14V 7W USB UPS พร้อมเอาท์พุตสเต็ปอัพ ปรับได้

คุณสมบัติ: 1.ผลิตจากวัสดุคุณภาพสูงมีอายุการใช้งานยาวนาน 2.ไฟชาร์จพร้อมไฟสีแดงสำหรับชาร์จและไฟสีเขียวสำหรับชาร์จเต็ม 3.สามารถเลือกรุ่นที่เหมาะสมได้หลายรุ่นและสามารถเลือกรุ่นที่เหมาะสมตามความต้องการ 4.ติดตั้งการออกแบบการเชื่อมต่อป้องกันการย้อนกลับการป้องกันไฟฟ้าลัดวงจรเอาต์พุตการป้องกันแบตเตอรี่ต่ำ ฯลฯ 5.การออกแบบขนาดเล็กเหมาะสำหรับการดัดแปลงพัดลมขนาดเล็กต่างๆการซ่อมแซม ฯลฯ พารามิเตอร์: แบตเตอรี่ 9V รุ่น: เอาต์พุต: 5V / 7V / 9V (รุ่นเกียร์ 3) อินพุตการชาร์จ: 5V 1A Micro USB มอเตอร์: รุ่น 9V OUT (เอาต์พุต) 5V-1, 7V-2, 9V-3 (+ - ข้อผิดพลาด 1V) ภายใน 0.5A, เครื่องทำความร้อนเกินพิกัด การชาร์จ: นิ้ว (อินพุต) 5V - 0.9A การชาร์จ: อินพุต) 5V - 0.9A ชิปจัดการการชาร์จอิสระ 4056 ชิปจัดการพลังงาน (ความร้อนในการชาร์จเป็นปรากฏการณ์ปกติ) แบตเตอรี่: IN (อินพุต) 3V-4.2V (การป้องกันต่ำกว่า 3V) เตือนไฟกระพริบเมื่อน้อยกว่า 3.2V ไฟชาร์จ: ไฟสีแดงเมื่อชาร์จไฟสีเขียวเมื่อชาร์จเต็ม (รุ่น 2 ไฟเข้ากันได้กับไฟวิ่ง) หากกระแสไฟขาออกเกิน 0.1-0.6A แรงดันความร้อนจะลดลงมิฉะนั้นการปิดเครื่องป้องกันจะเกิดขึ้น อย่าให้เกินพิกัด กระแสไฟสแตนด์บาย: 0.3uA (ต่ำสุด) โดยทั่วไปโดยไม่ต้องใช้พลังงาน แบตเตอรี่มีการออกแบบการเชื่อมต่อป้องกันการย้อนกลับการป้องกันไฟฟ้าลัดวงจรและการป้องกันแบตเตอรี่ต่ำ แหล่งจ่ายไฟปลั๊กอิน 9V รุ่น: แรงดันไฟฟ้าอินพุต Micro USB: ต้องเป็น 5V 2A กำลังไฟ: 7W กระแสไฟขับเคลื่อน: 0.5A มอเตอร์: รุ่น 9V OUT (เอาต์พุต) 5V-1, 7V-2, 9V-3 (+ - ข้อผิดพลาด 1V) ภายใน 0.5A, เครื่องทำความร้อนเกินพิกัด รุ่นแบตเตอรี่ 12V: เอาต์พุต: 6V / 9V / 12V (รุ่นเกียร์ 3) 12v, รุ่นเกียร์ 1, 12V โดยตรง, ปิด 0V อินพุตการชาร์จ: 5V 1A Micro USB มอเตอร์: เวอร์ชัน 12V OUT (เอาต์พุต) 6V-1, 9V-2, 12V-3 (+ - ข้อผิดพลาด 2V) ภายใน 0.5A, เครื่องทำความร้อนเกินพิกัด การชาร์จ: นิ้ว (อินพุต) 5V - 0.9A การชาร์จ: อินพุต) 5V - 0.9A ชิปจัดการการชาร์จอิสระ 4056 ชิปจัดการพลังงาน (ความร้อนในการชาร์จเป็นปรากฏการณ์ปกติ) แบตเตอรี่: IN (อินพุต) 3V-4.2V (การป้องกันต่ำกว่า 3V) เตือนไฟกระพริบเมื่อน้อยกว่า 3.2V ไฟชาร์จ: ไฟสีแดงเมื่อชาร์จไฟสีเขียวเมื่อชาร์จเต็ม (รุ่น 2 ไฟเข้ากันได้กับไฟวิ่ง) หากกระแสไฟขาออกเกิน 0.1-0.6A แรงดันความร้อนจะลดลงมิฉะนั้นการปิดเครื่องป้องกันจะเกิดขึ้น อย่าให้เกินพิกัด กำลังขับสูงสุดประมาณ 7W 12V 0.5-0.6A กระแสไฟสแตนด์บาย: 0.3uA (ต่ำสุด) โดยทั่วไปโดยไม่ต้องใช้พลังงาน แบตเตอรี่มีการออกแบบการเชื่อมต่อป้องกันการย้อนกลับการป้องกันไฟฟ้าลัดวงจรและการป้องกันแบตเตอรี่ต่ำ ขนาดสินค้า: ขนาดบอร์ดหลัก: ประมาณ 24.52 มม. * 23.87 มม. ขนาดบอร์ดหลัก: ประมาณ 24.52 มม. * 23.87 มม. Diameter รู diameter: 2.5 มม. ความหนาแผ่น: 1 มม ตรรกะเกียร์: กดปุ่ม 1 สำหรับเกียร์ 1, 2 สำหรับเกียร์ 2, 3 สำหรับเกียร์ 3 และ 4 สำหรับห่วงปิดเครื่อง ไฟวิ่งรุ่น 7W: แฟลชหนึ่งครั้งในเกียร์แรก แฟลชสองครั้งในเกียร์สอง แฟลช 3 ครั้งในเกียร์ 3; ไฟกระพริบจะปรากฏขึ้นและต่ำกว่า 2.8V-3V จะปิดตัวลงด้านล่าง 3.2V ไฟกระพริบจะปรากฏขึ้นและต่ำกว่า 2.8V-3V จะปิดตัวลง ไฟวิ่งรุ่น 3W: ไฟแดงเกียร์ 1; ไฟสีฟ้าเกียร์ 3; เสียบสี G, B, R สำหรับรุ่น หากต่ำกว่า 3.2V จะมีการแจ้งเตือนกะพริบและหากต่ำกว่า 2.8V-3V จะปิดตัวลง คำแนะนำสำหรับการใช้งาน: * หากเสาบวกและขั้วลบไม่ตรงกันจำเป็นต้องเปลี่ยนขั้วบวกและขั้วลบ ระยะห่างระหว่างซ็อกเก็ตคือ 2.0 มม. และการเปลี่ยนทิศทางของปลั๊กสามารถแก้ปัญหาขั้วที่ไม่สอดคล้องกันได้อย่างง่ายดาย รุ่นแบตเตอรี่ต้องใช้แบตเตอรี่และพอร์ตชาร์จให้การชาร์จ 5V 1A เท่านั้น * รุ่นแบตเตอรี่ต้องทำงานร่วมกับแบตเตอรี่และพอร์ตชาร์จให้การชาร์จ 5V 1A เท่านั้น แบตเตอรี่เป็นแบตเตอรี่ลิเธียม 3.7V ที่สามารถใช้งานได้มากกว่า 1000mA * * แบตเตอรี่เป็นแบตเตอรี่ลิเธียม 3.7V ที่สามารถใช้งานได้มากกว่า 1000mA ข้อควรระวัง: เนื่องจากลักษณะเฉพาะของแผงวงจรแต่ละคนมีทักษะที่แตกต่างกันและไม่สามารถรับประกันอัตราความสำเร็จได้คุณสามารถสั่งซื้ออีกสองรายการเพื่อฝึกฝนได้ ในรายการรวมด้วย: ชนิดที่ไม่มีด้าย: 1x แผงวงจร ชนิดของสายไฟ:แบบมีสาย 1x แผงวงจร ลวดขั้ว 2X
