ABB ตัวตั้งเวลา CT-ERC.12 ON-Delay Time (CT) สำหรับรุ่น AF09 - AF1650 ช่วงตั้งเวลา 0.05s-100h

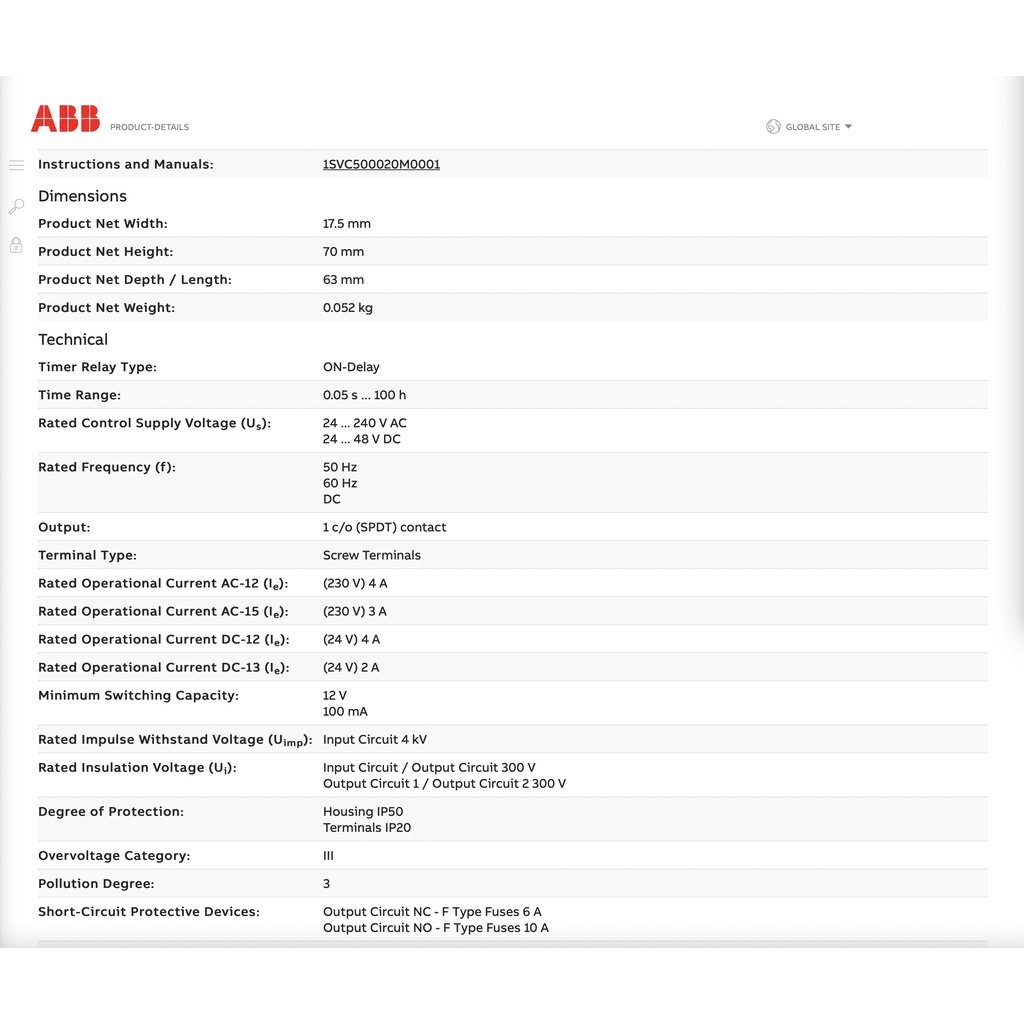

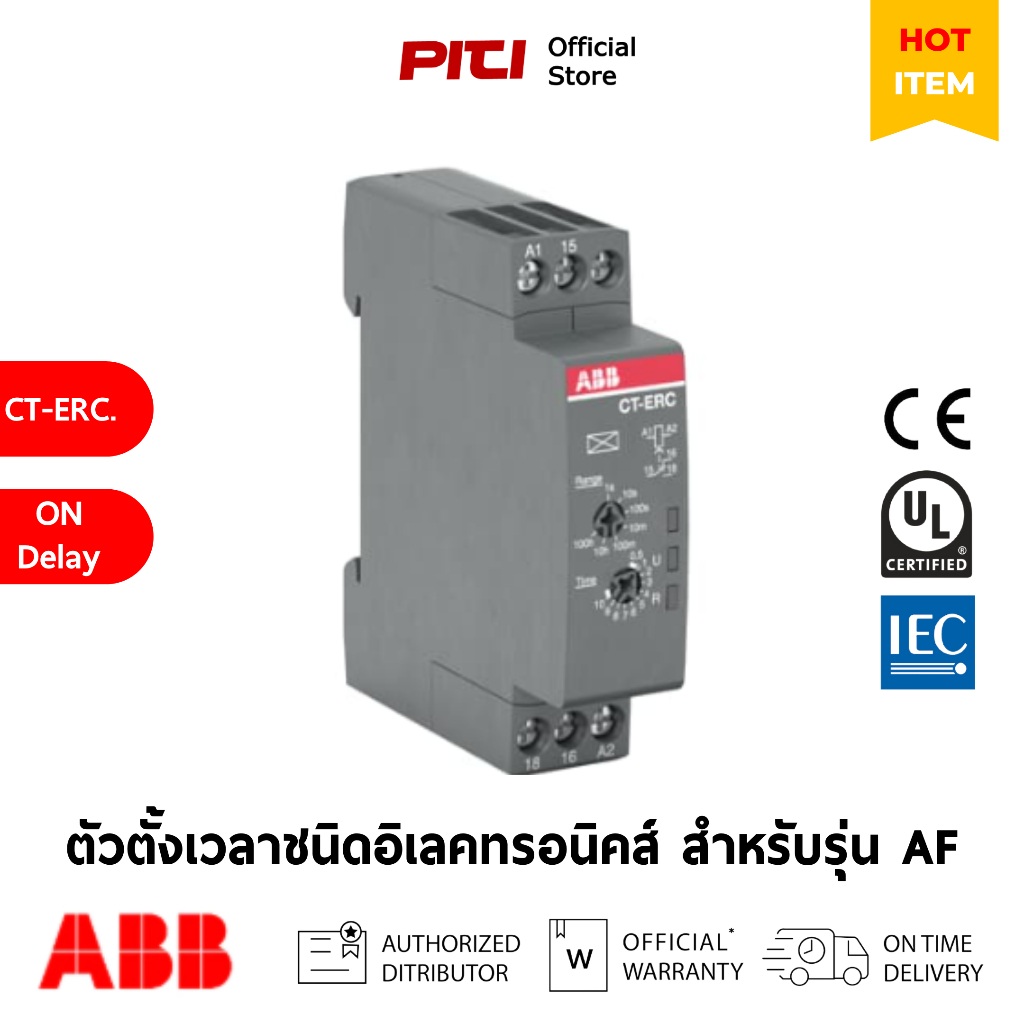

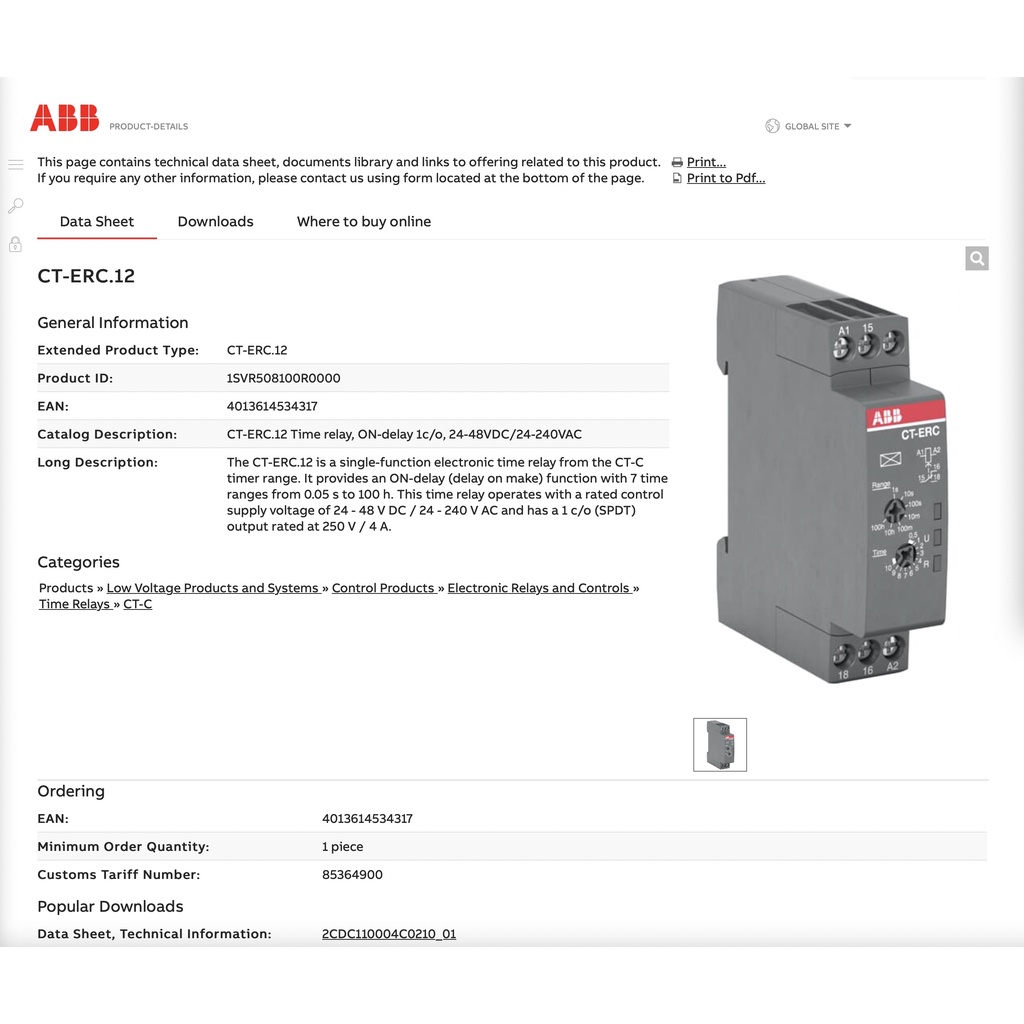

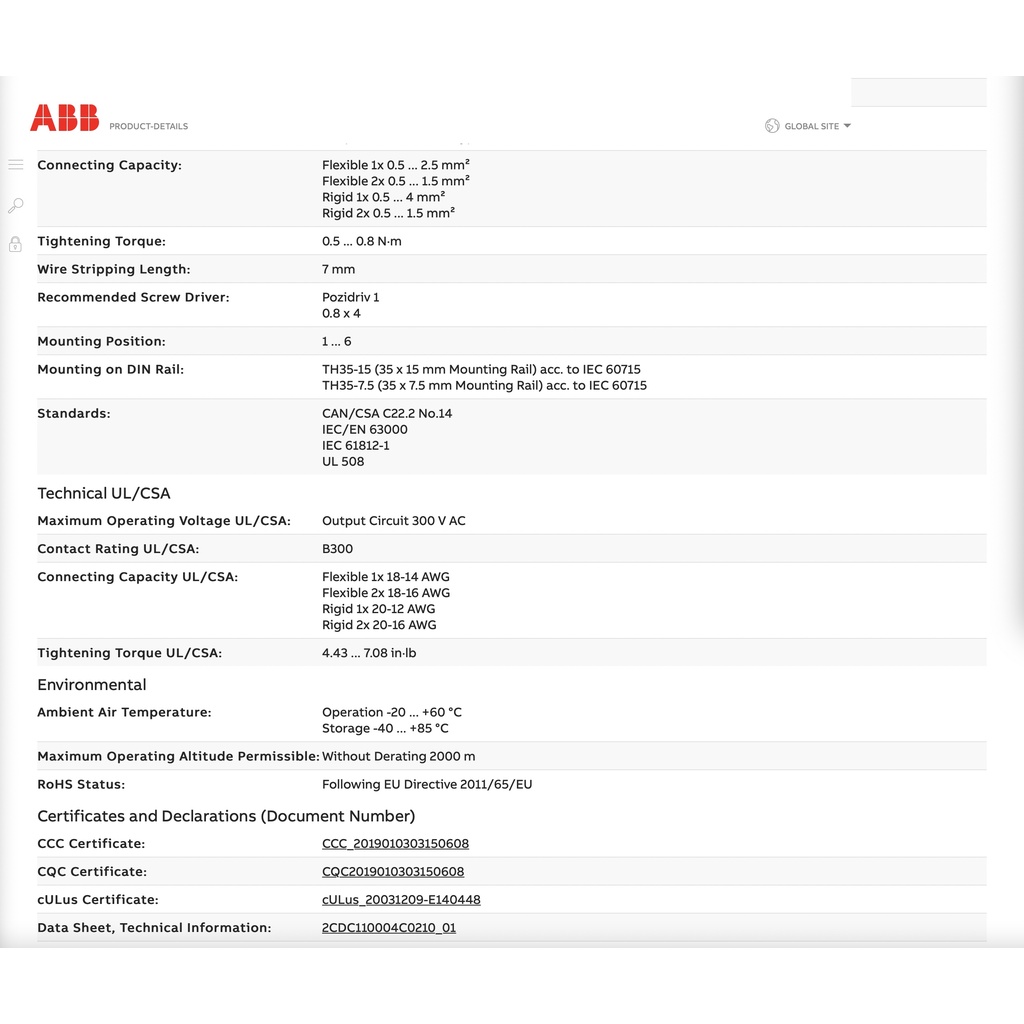

ABB ตัวตั้งเวลา CT-ERC.12 ON-Delay Time (CT) ชนิดอิเลคทรอนิคส์ สำหรับรุ่น AF09 – AF1650 ช่วงตั้งเวลา 0.05s-100h # 1SVR508100R0000 ABB CT-ERC.12 – ON-Delay Time Relay (Electronic) เป็นรีเลย์หน่วงเวลาแบบอิเล็กทรอนิกส์ (ON-Delay) สำหรับควบคุม “การติด” ของคอนแทคเตอร์ ABB ซีรีส์ AF ตั้งแต่รุ่นเล็กถึงใหญ่ (AF09 ถึง AF1650) ย่านตั้งเวลา กว้างมาก: ประมาณ 0.05 วินาที ถึง 100 ชั่วโมง (เลือกช่วง/สเกลได้หลายระดับแบบหมุนปรับ) ใช้เมื่อต้องการ “รอเวลา” ก่อนให้คอนแทคเตอร์ดูด เช่น หน่วงก่อนจ่ายโหลด, เรียงลำดับการสตาร์ทมอเตอร์, ป้องกันกระชาก, หรือกันเปิด-ปิดถี่เกิน (anti-short-cycle) การทำงาน / โครงสร้างภายใน (Operating / Protection Principles) ABB CT-ERC.12 (ON-Delay Time Relay) สำหรับหน่วงเวลา “จ่ายเข้าหลังหน่วง” ใช้คู่กับคอนแทคเตอร์ AF09–AF1650 ได้สบาย เพราะรีเลย์ตัวนี้เป็นแบบ DIN-rail ใส่วงจรคอนโทรลเพื่อสั่งคอยล์คอนแทคเตอร์ 1. หน้าที่หลัก - ชนิดฟังก์ชัน: ON-Delay (Delay on make) — เมื่อจ่ายไฟคอนโทรลเข้า A1–A2 ตัวจับเวลาจะเริ่มนับ และ หน้าสัมผัสเอาต์พุต (SPDT: 15-16-18) จะเปลี่ยนสถานะ หลังครบเวลาที่ตั้ง เท่านั้น (ก่อนครบเวลา NO ยังไม่ติด) - ช่วงเวลา: 7 ช่วง ครอบคลุม 0.05 วินาที ถึง 100 ชั่วโมง (เลือกเรนจ์ด้วยสวิตช์/ปุ่มหมุน แล้วหมุนละเอียดอีกชั้น) วิธีการใช้งาน (Installation & Operation) รีเลย์เวลา ABB CT-ERC.12 เป็นแบบ ON-Delay (Delay on Energization) — เมื่อได้รับแรงดันจ่ายเข้า (A1–A2) จะเริ่มนับเวลา และเมื่อครบเวลาที่ตั้งไว้ หน้าสัมผัสเอาต์พุต (15–16–18) จึงเปลี่ยนสถานะครับ 1. ต่อสายไฟเลี้ยง - จ่ายไฟควบคุมเข้า ขั้ว A1 / A2 - รองรับแรงดันกว้างมาก: 24–48 VDC / 24–240 VAC, 50/60 Hz 2. ต่อวงจรเอาต์พุต (Output Contact) - ขั้ว 15 = Common, 16 = NO, 18 = NC - ใช้หน้าสัมผัส 16 (NO) เป็นตัวจ่ายไฟออกหลังครบเวลา 3. การตั้งเวลา - เลือกช่วงเวลา (Time Range) ด้วยปุ่มเลือก เช่น วินาที / นาที / ชั่วโมง - หมุนปุ่มตั้งค่า “Time” เพื่อกำหนดเวลาที่ต้องการหน่วง (0.05 s – 100 h) - เมื่อจ่ายไฟเข้าที่ A1–A2 → รีเลย์เริ่มนับเวลา → ครบเวลาที่ตั้ง → หน้าสัมผัส 15-16 เปลี่ยนสถานะ (ON) 4. การติดตั้ง - ติดตั้งบน ราง DIN 35 มม. (TH35) - ใช้ไขควงขันแน่นขั้วต่อสายแรงบิด 0.5–0.8 N·m - ปอกสายยาว 7 มม. ก่อนเข้าขั้ว 5. การใช้งาน - สตาร์ทมอเตอร์แบบไล่ลำดับ (Staggered Start): หน่วงการดูดคอนแทคเตอร์แต่ละตัว เพื่อลดอินรัชรวมของโรงงาน/ไลน์ผลิต - ดีเลย์โหลดรอระบบพร้อม: เช่น หน่วงจ่ายลำเลียง/พัดลม หลัง PLC หรืออินเวอร์เตอร์บูตเสร็จ - กันกระชากระบบแสงสว่าง/ฮีตเตอร์: เปิดหลังหม้อแปลง/UPS/ฟีดเดอร์หลักนิ่งแล้ว ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) - ตรวจแรงดันเลี้ยงให้ตรงสเปก (A1–A2 รองรับ 24–48 VDC / 24–240 VAC เท่านั้น) และความถี่ 50/60 Hz เมื่อใช้ AC - กระแสหน้าสัมผัส 4 A (AC-12): สำหรับโหลดคอยล์/คอนโทรล ถ้าจะสั่ง โหลดอุปนัยหนัก (AC-15/DC-13) ให้ยึดพิกัดตามตาราง และพิจารณารีเลย์คั่น (interposing relay) เมื่อใกล้พิกัด หรือมีสปาร์กสูง - การปกป้องลัดวงจร: ใส่ฟิวส์ตามที่ระบุ (NO: ฟิวส์ชนิด F 10 A, NC: F 6 A) ในสายเอาต์พุตเพื่อปกป้องหน้าสัมผัส ขนาด (Dimensions) ความกว้าง (Width): 17 มม. ความสูง (Height): 70 มม. ความลึก/ความยาว (Depth/Length): 63 มม. น้ำหนัก (Weight) : 0.052 กก. ข้อมูลทางเทคนิค (Technical Specifications) รุ่น (Model) : ABB CT-ERC.12 – ON-Delay Time Relay (Electronic) สำหรับ AF09 – AF1650 ติดตั้ง (Mounting) : ราง DIN 35 มม. (TH35-15 or TH35-7.5) ฟังก์ชัน Function Type : ON-Delay (Delay on make) (หน่วงเวลาเปิด) ฟิวส์ป้องกัน (Short-circuit protective devices) : Output circuit NC – F type fuse 6 A NO – F type fuse 10 A แรงดันจ่ายควบคุม (Rated control supply voltage Uₛ) : 24 … 48 V DC / 24 … 240 V AC, 50/60 Hz ช่วงเวลา (Time range) : 0.05 s … 100 h Time Setting : ปรับด้วยปุ่มหมุน (Potentiometer) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) 1. คอนแทคเตอร์ที่สามารถติดตั้งได้โดยตรง - ABB คอนแทคเตอร์ ซีรีส์ AF (เช่น AF09 ถึง AF1650) ซึ่ง CT-ERC.12 มักถูกใช้เป็นรีเลย์หน่วงเวลาในวงจรคอยล์ของคอนแทคเตอร์เหล่านี้ → เมื่อรีเลย์ครบเวลาก็จ่ายสัญญาณให้คอนแทคเตอร์ดูดเข้าได้ทันที - รีเลย์เวลาอื่นในตระกูลเดียวกัน: เช่นถ้าหน้างานต้องการ “OFF-Delay” หรือ “Permutation timing” อาจเลือกรีเลย์เวลาอื่นของ ABB จากซีรีส์ CT-C / CT-S เช่น ABB CT‑AHD.12 (OFF-Delay) เพื่อใช้ในชุดเดียวกันหรือเปลี่ยนฟังก์ชันได้ง่าย
