บอร์ดเชื่อมต่อ เซ็นเซอร์ฝุ่น PMS Breakout Board 8PIN PM2.5 Sensor PMS5003 7003 9103 G7 Adapter Massmore

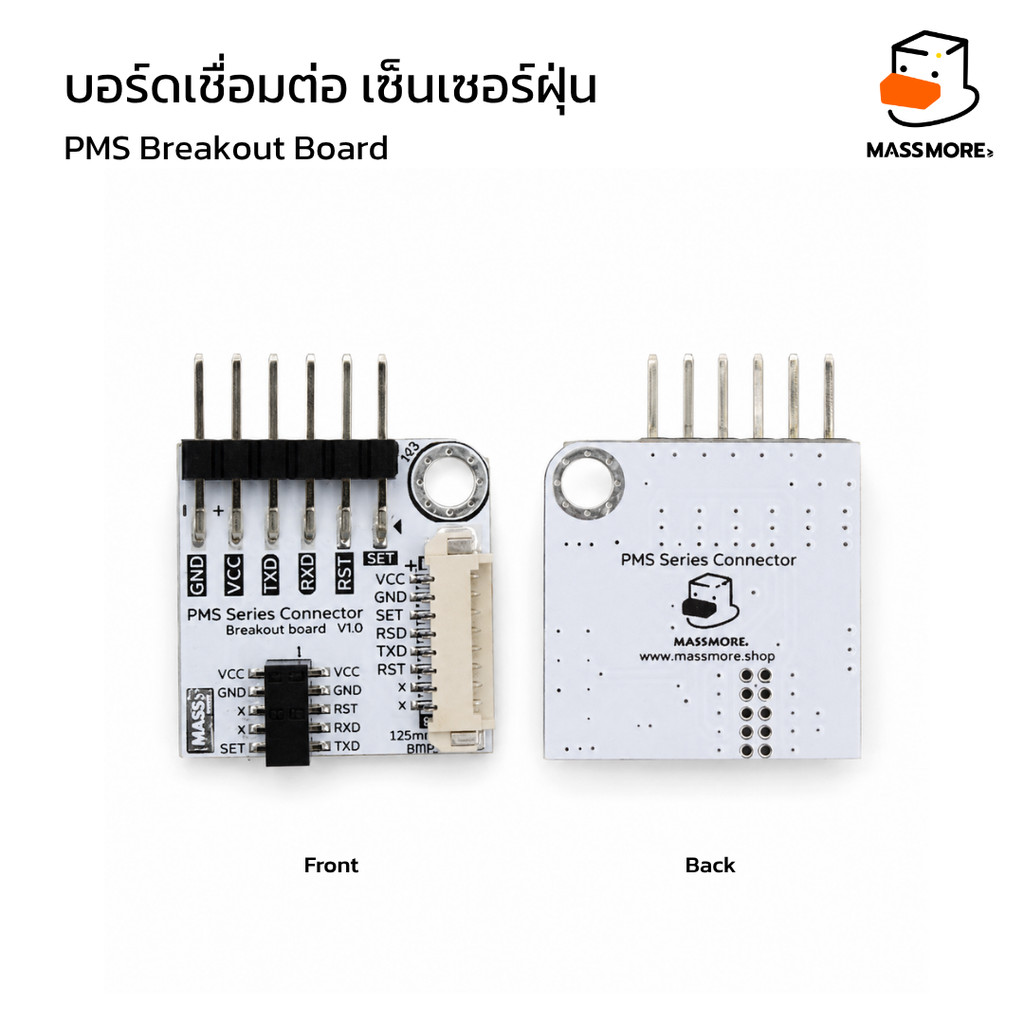

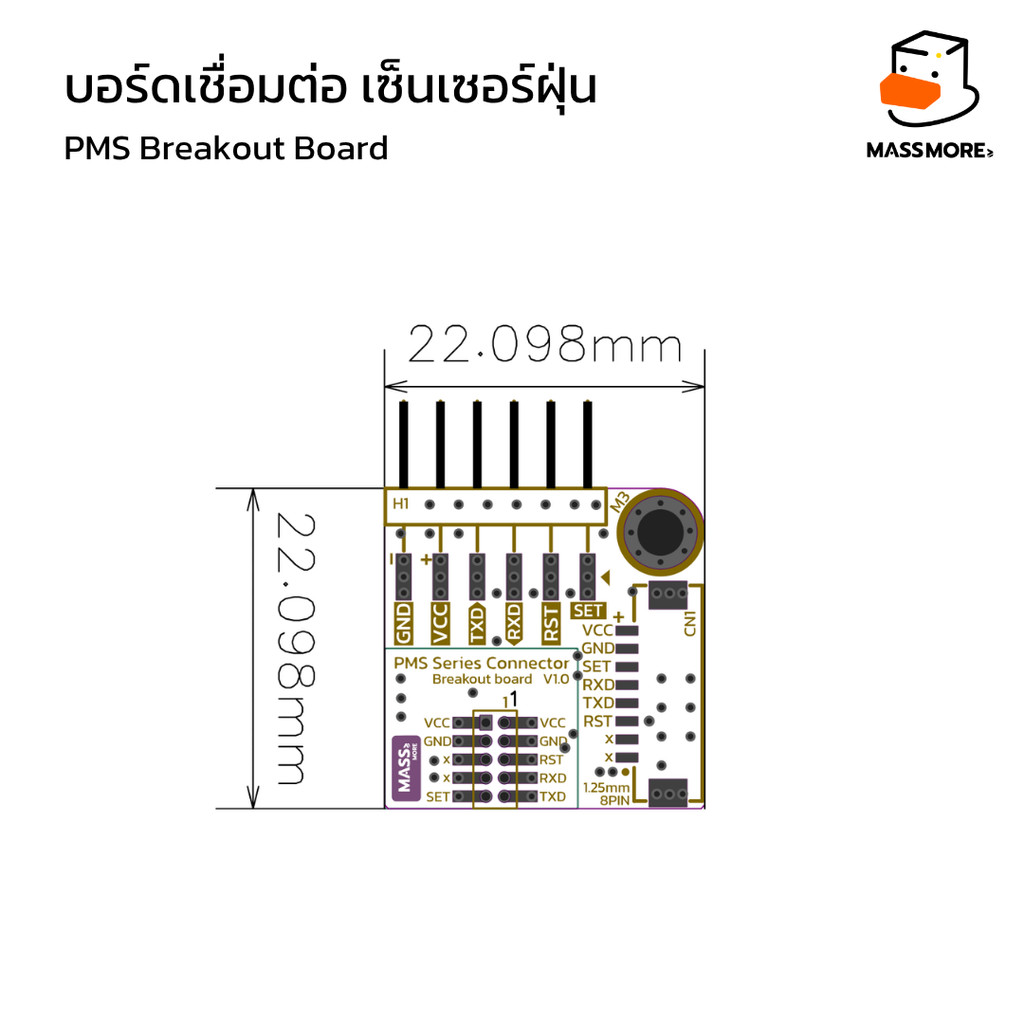

1. ชื่อสินค้า (Product) : บอร์ดเชื่อมต่อ เซ็นเซอร์ฝุ่น PMS Breakout Board 8PIN PM2.5 Sensor PMS5003 7003 9103 G7 Adapter Massmore 2. ตัวเลือกสินค้า (Product Options) : - รุ่น 8PIN Adapter (รองรับซีรีส์ PMS5003, PMS7003, PMS9103, G7 PMS3003 รุ่นเก่า) 3. คุณสมบัติ (Features) : - การเชื่อมต่อที่สะดวกสบาย: แปลงหัวต่อขนาดเล็ก (1.25mm) จากเซ็นเซอร์ Plantower ให้ออกมาเป็นขาพินมาตรฐาน (2.54mm) ทำให้สามารถ- เสียบใช้งานบนเบรดบอร์ด (Breadboard) หรือสายจัมเปอร์ได้ทันที - ระบุตำแหน่งขาชัดเจน: บนบอร์ดมีการสกรีนระบุชื่อขาเชื่อมต่ออย่างชัดเจน (VCC, GND, TXD, RXD, RST, SET) ช่วยลดข้อผิดพลาดในการต่อวงจร - ขนาดกะทัดรัด: ออกแบบมาให้มีขนาดเล็กเพียง 22.098 x 22.098 มม. ประหยัดพื้นที่ในการติดตั้งภายในกล่องโปรเจกต์ - รองรับเซ็นเซอร์หลากหลายรุ่น: ออกแบบมาเพื่อรองรับเซ็นเซอร์วัดฝุ่นตระกูล Plantower PMS series ยอดนิยมในตลาด 4. ข้อมูลสินค้า (Spec data) : บอร์ดอะแดปเตอร์สำหรับอำนวยความสะดวกในการเชื่อมต่อเซ็นเซอร์วัดฝุ่น PM2.5 ตระกูล Plantower ตัวบอร์ดทำหน้าที่แปลงสายแพ (Ribbon Cable) ให้เป็นขา Pin Header มาตรฐาน โดยใช้แหล่งจ่ายไฟ (Power) 5VDC และใช้การสื่อสารข้อมูลแบบอนุกรม (UART Signal) ซึ่งสามารถนำไปเชื่อมต่อกับไมโครคอนโทรลเลอร์ต่างๆ เช่น Arduino, ESP8266, ESP32 หรือ Raspberry Pi ได้อย่างง่ายดาย มาพร้อมขาควบคุมพิเศษ SET (สำหรับตั้งค่า Sleep Mode) และ RST (สำหรับ Reset เซ็นเซอร์) 5. ข้อมูลทางเทคนิค (Specification) : - รหัสโมดูล: PMS Series Connector Breakout board V1.0 (แบรนด์ Massmore) - แรงดันไฟฟ้า (VCC): 5VDC - ระดับแรงดันสัญญาณ (Logic Level): 3.3V (TXD, RXD, SET, RST) - พอร์ตเชื่อมต่อฝั่งเซ็นเซอร์ (Input): Connector 1.25mm Pitch (8-Pin หรือ 10-Pin ตามตัวเลือก) - พอร์ตเชื่อมต่อฝั่งไมโครคอนโทรลเลอร์ (Output): Pin Header 2.54mm Pitch จำนวน 6 ขา - ขนาดบอร์ด (Dimension): กว้าง 22.098 มม. x ยาว 22.098 มม. - รูยึดน็อต: ขนาด M3 จำนวน 1 ตำแหน่ง 6. เปรียบเทียบ (Comparison) กับรุ่นอื่นในตลาด : เมื่อเปรียบเทียบกับการนำสายแพจากเซ็นเซอร์มาตัดต่อหรือบัดกรีเข้ากับไมโครคอนโทรลเลอร์โดยตรง บอร์ด PMS Breakout Board รุ่นนี้ช่วยแก้ปัญหาการหลุดหลวมของสายไฟ ป้องกันปัญหาสัญญาณรบกวนหรือสายช็อตที่อาจทำให้เซ็นเซอร์เสียหาย นอกจากนี้ยังมีความแข็งแรงทนทานกว่าการใช้คอนเนคเตอร์แปลงสายแบบลอยตัวทั่วไป และมีข้อความระบุขาชัดเจนกว่าบอร์ดแปลงทั่วไปในตลาดที่มักไม่ระบุขา RST และ SET 7. ตัวอย่างการใช้งาน (Applications) : - เครื่องวัดคุณภาพอากาศ (DIY AQI Monitor): นำไปประกอบกับ ESP32 และจอ OLED เพื่อสร้างเครื่องวัดฝุ่น PM2.5 ภายในบ้านหรือสำนักงาน - ระบบ Smart Home: เชื่อมต่อเซ็นเซอร์เข้ากับระบบ Home Assistant ผ่าน ESPHome เพื่อสั่งเปิด-ปิดเครื่องฟอกอากาศอัตโนมัติเมื่อค่าฝุ่นเกินมาตรฐาน - สถานีตรวจวัดสภาพอากาศ (Weather Station): ใช้เป็นหนึ่งในเซ็นเซอร์เก็บข้อมูลสภาพแวดล้อม ส่งข้อมูลขึ้น Cloud (เช่น Blynk, ThingSpeak, Firebase) - โปรเจกต์งานวิจัยและโครงงานนักศึกษา: ใช้ในการเก็บข้อมูลปริมาณฝุ่นละอองขนาดเล็กในพื้นที่ต่างๆ อย่างแม่นยำ 8. แพ็คเกจประกอบไปด้วย (Shipping List) : 1 x บอร์ดเชื่อมต่อ PMS Breakout Board (ตามตัวเลือก 8PIN / 10PIN) (หมายเหตุ: สินค้าไม่รวมตัวเซ็นเซอร์ฝุ่น) ❤️รับประกันสินค้ามีคุณภาพ 100% จากทางร้านค้า ❤️ 🚚 สินค้าพร้อมส่งโกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็ว ทันใจ 🚚🔥 🚚 มีเก็บเงินปลายทาง 🚚 จัดส่งรวดเร็ววันจันทร์-เสาร์ 👍🏻👍🏻มั่นใจ 100% ได้รับสินค้าแน่นอน👍🏻👍🏻 ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งานสามารถ Inbox เข้ามาได้เลยครับ ยินดีให้คำแนะนำ ขอบคุณครับ 🙏 #เซ็นเซอร์ฝุ่น #PM25 #Plantower #PMS5003 #PMS7003 #PMS9103 #PMSA003 #BreakoutBoard #AdapterBoard #Massmore #Arduino #ESP32 #ESP8266 #IoT #SmartHome #AirQualityMonitor #โมดูลวัดฝุ่น #เซ็นเซอร์PM25 #ไมโครคอนโทรลเลอร์ #DIYElectronics #โครงงานไอโอที #วัดฝุ่น #อะไหล่อิเล็กทรอนิกส์
