ABB โอเวอร์โหลดรีเลย์ TF140DU-90 ช่วงปรับกระแส (66A - 90A) Thermal Overload Relay for AF116 - AF140

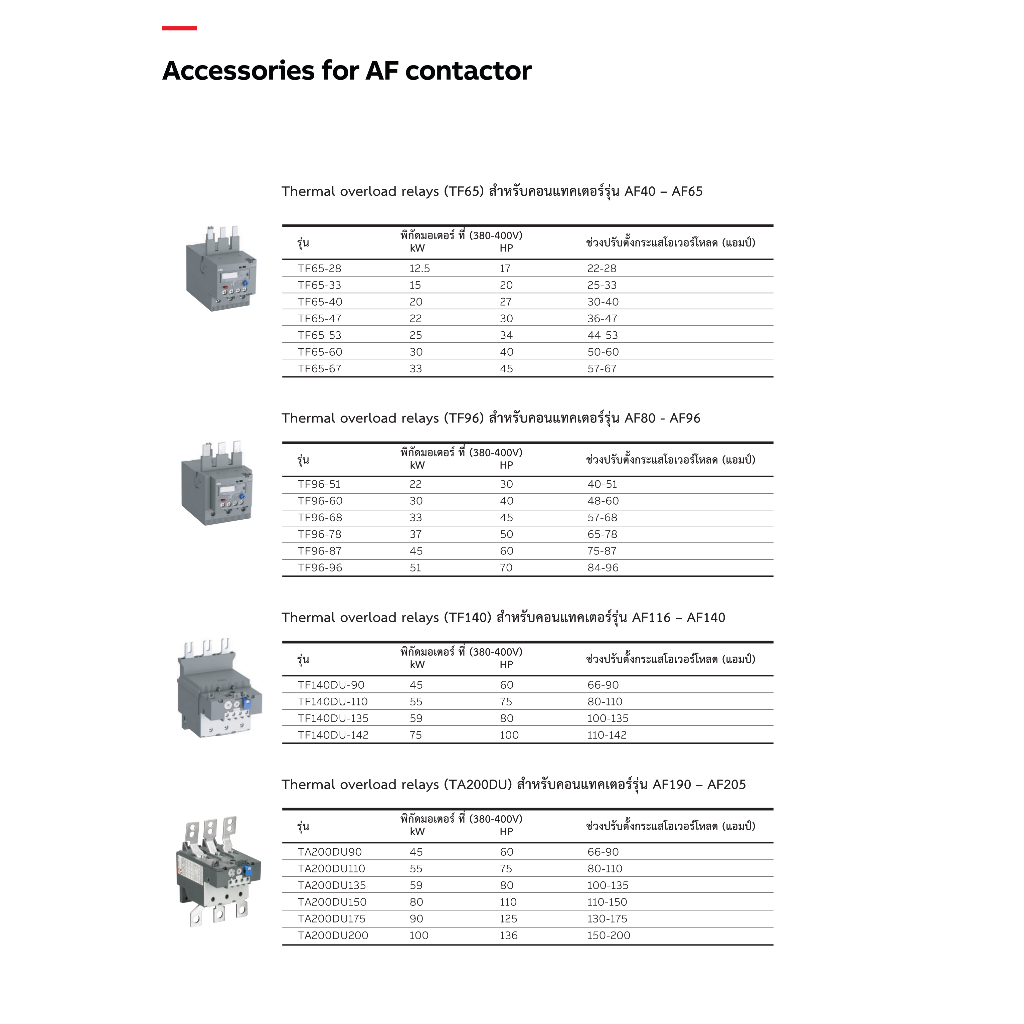

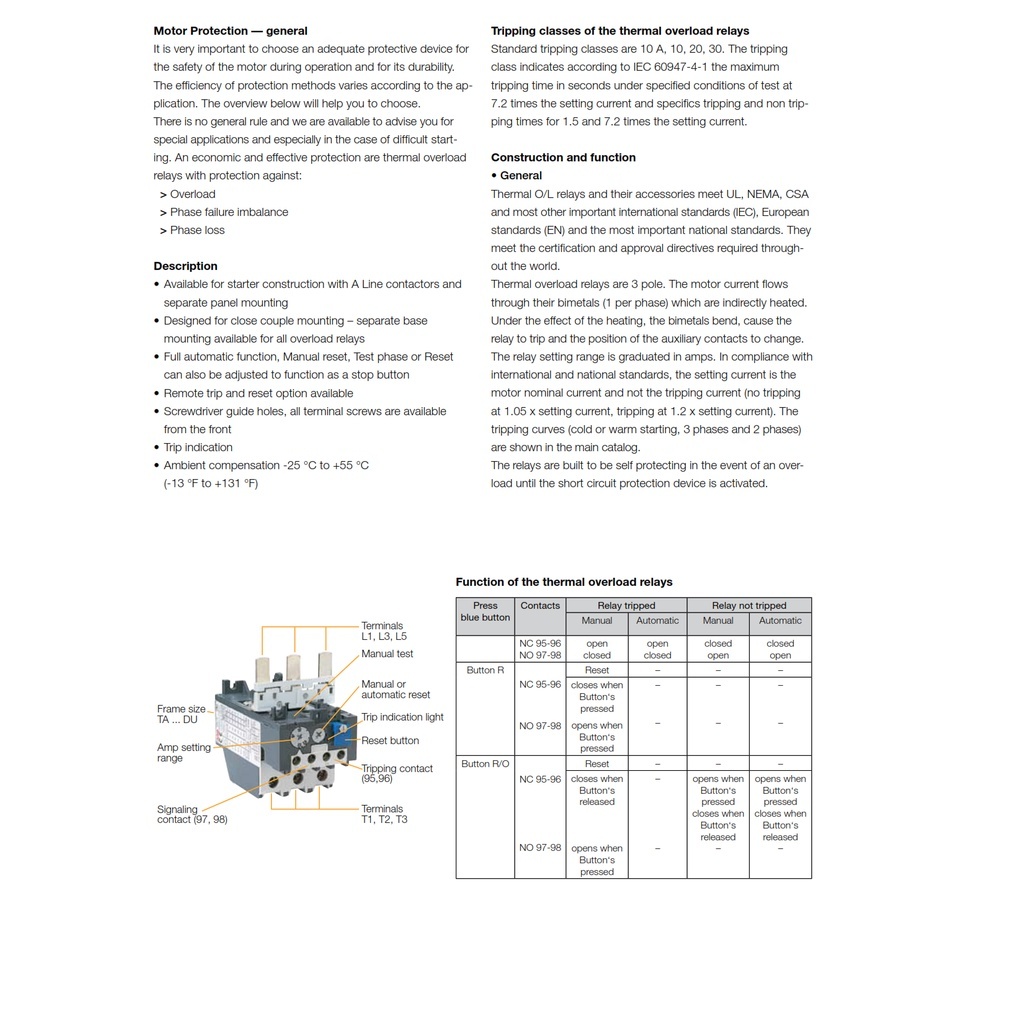

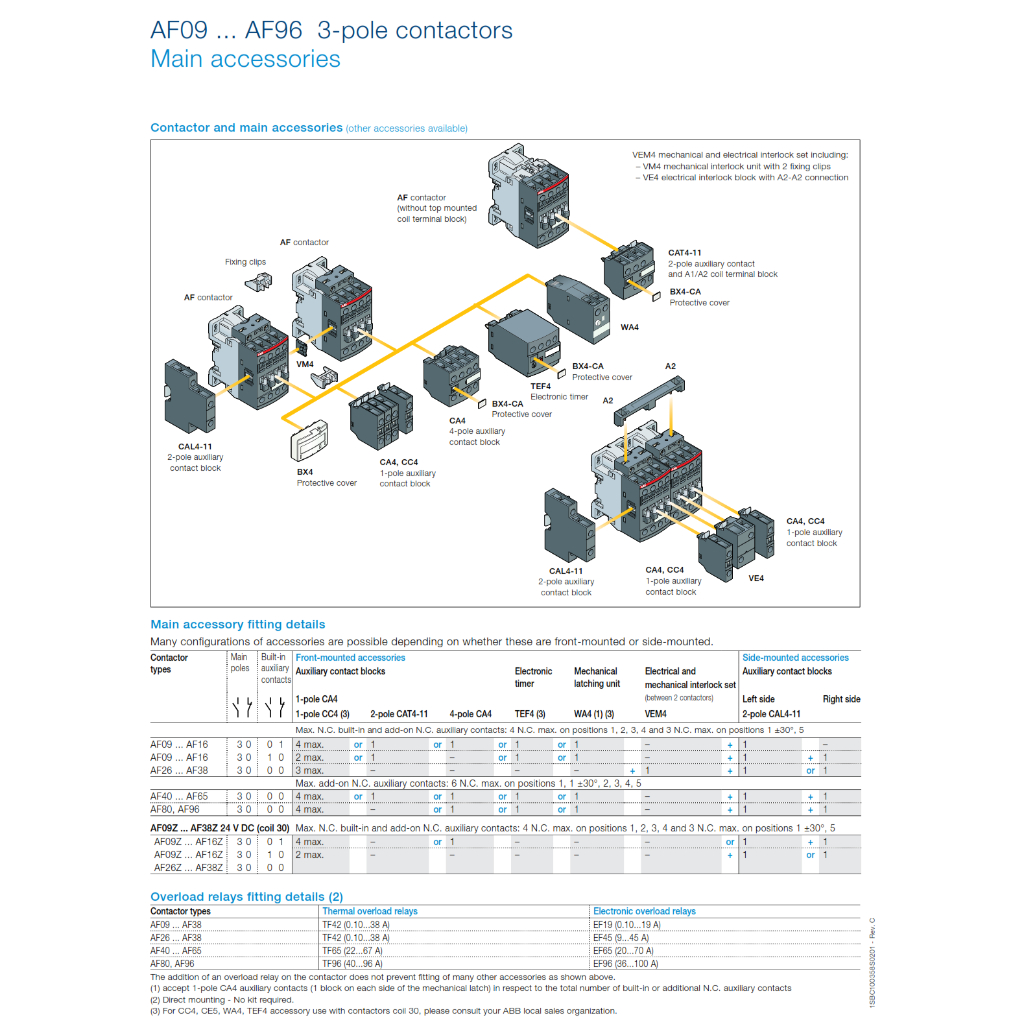

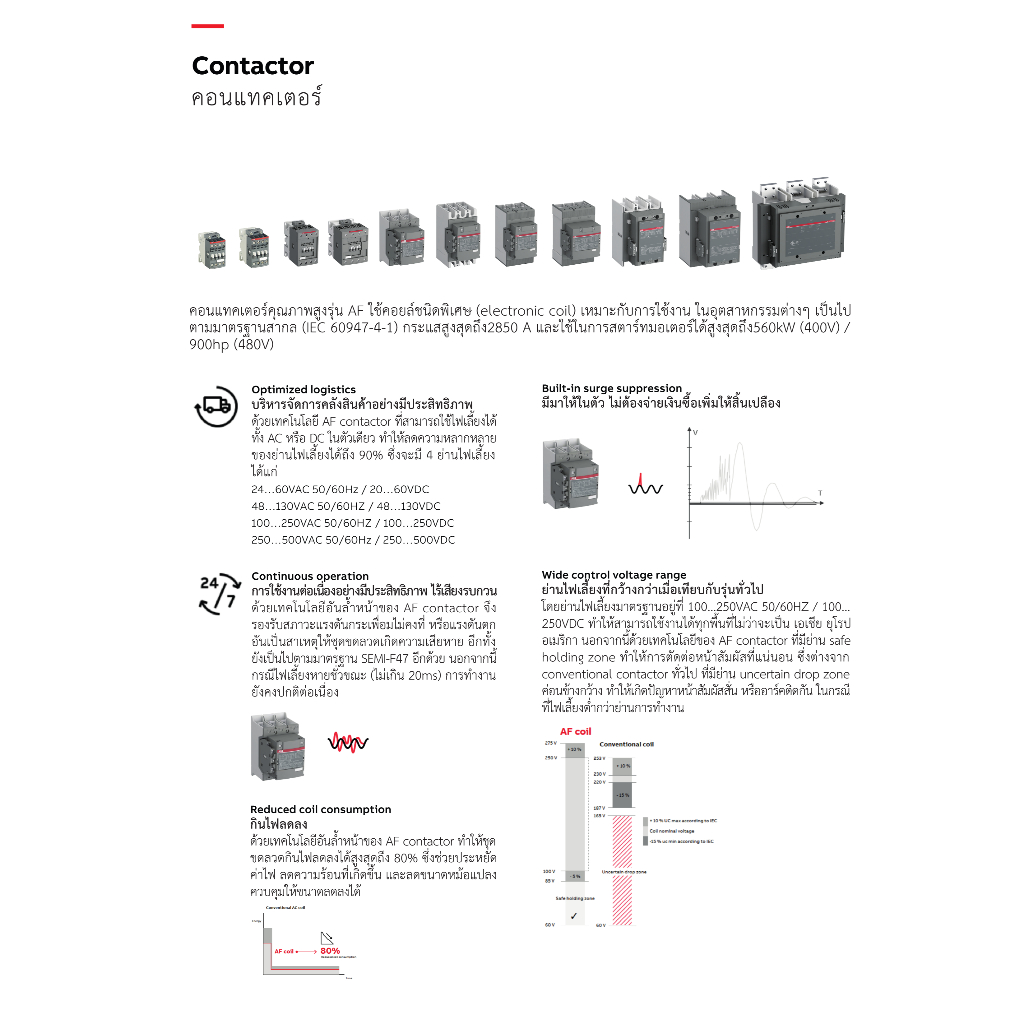

ABB โอเวอร์โหลดรีเลย์ TF140DU-90 ช่วงปรับกระแส (66A - 90A) Thermal Overload Relay for AF116 - AF140 # 1SAZ431201R1001 ABB Thermal Overload Relay รุ่น TF140DU สำหรับคอนเทคเตอร์รุ่น AF116 - AF140 ช่วงปรับตั้งกระแสโอเวอร์โหลด (66A - 90A) หน้าที่หลัก: ป้องกันมอเตอร์ไม่ให้ไหม้ขดลวดจากการโอเวอร์โหลด โดยสั่งปลดคอนแทคเตอร์ออก (ตัดวงจร) (โอเวอร์โหลดรีเลย์แบบความร้อน) สำหรับป้องกันมอเตอร์ 3 เฟสจาก “โอเวอร์โหลด” หรือ “มอเตอร์กินกระแสเกินค่าปกติเป็นระยะเวลาหนึ่ง” ใช้ติดต่อเข้ากับคอนแทคเตอร์ ABB ซีรีส์ AF รุ่นขนาดกลาง/ใหญ่ โดยเฉพาะ AF116 ถึง AF140 การทำงาน / โครงสร้างภายใน (Operating / Protection Principles) ABB TF96 คือโอเวอร์โหลดรีเลย์ชนิด Thermal Overload Relay อาศัยหลักการความร้อน (bimetal) ใช้ป้องกันกระแสเกินในมอเตอร์ 3 เฟส 1. หน้าที่หลัก - ABB TF140DU เป็น Thermal Overload Relay แบบ Bi-metal - มีกลไกแผ่นไบเมทัลโค้งงอเมื่อร้อน - ความร้อนมาจากกระแสที่วิ่งผ่านรีเลย์ - ถ้ามอเตอร์ดึงกระแสสูงเกินค่าที่ตั้งไว้ (เช่นมอเตอร์ติดโหลดหนัก / แบริ่งฝืด / ใบพัดติด) → ไบเมทัลจะร้อนขึ้นเรื่อยๆ → งอ → ไปผลักกลไกปลดคอนแทค (Trip) 2. ฟังก์ชันป้องกันหลัก - ป้องกันกระแสเกิน (Overload / Overcurrent) - เอฟเฟกต์เมื่อ Trip คอนแทค NO/NC ภายในรีเลย์จะเปลี่ยนสถานะ - คอนแทคจะไปสั่งคอนแทคเตอร์ AF ให้ตก (หยุดจ่ายไฟเข้ามอเตอร์) - ยังมีคอนแทคสัญญาณ (auxiliary trip contact) เพื่อเอาไปต่อไฟเข้าวงจรสัญญาณเตือน / หลอดไฟ Fault / PLC - โหลดหนักเกิน → TF140DU trip → AF116/AF140 ตก → มอเตอร์หยุดก่อนไหม้ วิธีการใช้งาน (Installation & Operation) ใช้สำหรับป้องกันโอเวอร์โหลดมอเตอร์ 3 เฟส ออกแบบให้ใช้งานคู่กับคอนแทคเตอร์ ABB รุ่น AF116 - AF140 (Motor Starter Set) ปกติการติดตั้ง TF140DU จะอยู่ “ต่ออนุกรมกับเอาท์พุตคอนแทคเตอร์ (ไปทางมอเตอร์)” → ผ่านกระแสจริงของมอเตอร์ 1. การติดตั้ง (Installation) - ติดตั้ง ต่ออนุกรมในวงจรโหลดของมอเตอร์ โดยให้กระแสไฟจากคอนแทคเตอร์ไหลผ่านรีเลย์ TF140DU ก่อนเข้าสู่มอเตอร์ - สามารถ ติดตั้งต่อท้ายคอนแทคเตอร์รุ่น AF116 - AF140 ได้โดยตรง (มีชุดยึดสำเร็จจากโรงงาน ABB) - ควรติดตั้งในตู้ควบคุมหรือจุดที่มีการระบายอากาศดี เพื่อป้องกันอุณหภูมิสะสมที่อาจส่งผลต่อค่าการ Trip 2. การตั้งค่ากระแส (Current Adjustment) - บนตัวรีเลย์จะมี ปุ่มหมุนปรับกระแส (Current Setting Dial) ช่วง 90A – 142A - หมุนปุ่มไปยังค่ากระแส เต็มโหลดของมอเตอร์ (FLC: Full Load Current) ตามที่ระบุบนเนมเพลตมอเตอร์ - วอย่าง : ถ้ามอเตอร์ 75 kW / 400V มี FLC = 128A → ให้ตั้งปุ่มไว้ที่ประมาณ 128A 3. การทดสอบและรีเซ็ต (Test & Reset) - ปุ่ม TEST: ใช้จำลองสถานะการตัด เพื่อทดสอบวงจรควบคุม เช่น หลอดไฟ Fault หรือการตัดของคอนแทคเตอร์ - ปุ่ม RESET: ใช้กดรีเซ็ตกลับมาทำงานหลังจากเกิดการ Trip - มีสวิตช์เลือกโหมดรีเซ็ต 2 แบบ 🔸Manual Reset → ต้องกดปุ่มรีเซ็ตด้วยมือ (แนะนำในงานอุตสาหกรรมทั่วไป) 🔸Auto Reset → รีเซ็ตกลับอัตโนมัติเมื่อเย็นลง (ใช้ในระบบที่ปลอดภัย เช่น พัดลมระบายอากาศ) 4. การต่อคอนแทคเสริม (Auxiliary Contact) - ภายใน TF140DU มีคอนแทคเสริม 1NO + 1NC 🔸ใช้เพื่อ ตัดวงจรควบคุมคอยล์คอนแทคเตอร์ เมื่อเกิดการ Trip 🔸สามารถนำไปต่อกับ ไฟสัญญาณ Fault หรือ อินพุตของ PLC เพื่อแสดงสถานะได้ 5. การทำงาน - การทำงานร่วมกับคอนแทคเตอร์ เมื่อโหลดมอเตอร์กินกระแสเกินค่าที่ตั้งไว้ - แผ่น Bi-metal ภายในรีเลย์จะร้อนและโค้งงอ - กลไกภายในจะเปลี่ยนสถานะของคอนแทค → ส่งสัญญาณให้คอนแทคเตอร์ตก (AF116/AF140) - มอเตอร์หยุดหมุน เพื่อป้องกันความเสียหายจากความร้อน ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) - ABB TF140DU ไม่ใช่เซอร์กิตเบรกเกอร์ มันไม่ได้ป้องกันช็อตไฟฟ้ารุนแรง (Short circuit / Fault 20kA, 30kA) - ต้องตั้งกระแสให้ตรงกับมอเตอร์จริง ถ้าตั้งสูงเกิน (เช่นมอเตอร์ 110A แต่ตั้ง 140A) → มอเตอร์ไหม้ก่อนรีเลย์จะช่วย - รีเลย์ Trip แล้วอย่าเพิ่งกด Reset แล้วสตาร์ทใหม่ทันที เพราะแปลว่ามีปัญหาจริง (โหลดค้าง, ปั๊มติด, แบริ่งร้อน, พัดลมหยุด) - งานที่เป็นโหลดอินเสริยา (โหลดหน่วงสูง, Start หนัก เช่น Crusher, Conveyor ยาวมาก, ปั๊มโคลนหนืด) ขนาด (Dimensions) - ความกว้าง (Width): 110 มม. - ความสูง (Height): 146 มม. - ความลึก/ความยาว (Depth/Length): 130 มม. - น้ำหนัก (Weight) : 1.2 กก. ข้อมูลทางเทคนิค (Technical Specifications) - รุ่น (Model) : ABB TF140DU Thermal Overload Relay - ประเภทการป้องกัน (Protection Type) : Thermal Overload Relay (Bimetal Type) - ช่วงปรับตั้งกระแส (Adjustable Current Range) : 66 A – 90 A - รุ่นคอนแทคเตอร์ที่ใช้งานร่วมกัน (Compatible Contactors) : AF116 - AF140 - หน้าสัมผัสช่วย (Auxiliary Contacts) : 1NO + 1NC (เปลี่ยนสถานะเมื่อเกิด Trip) - แรงดันใช้งานสูงสุด (Rated Operational Voltage Ue) : 690 V AC (50/60Hz) - ลักษณะการตัด (Trip Class) : Class 10A (มาตรฐาน IEC 60947-4-1) - การรีเซ็ต (Reset Mode) : Manual / Automatic (เลือกได้จากสวิตช์บนตัวเครื่อง) - การติดตั้ง (Mounting) : ต่อเข้ากับด้านล่างคอนแทคเตอร์ AF116/AF140 โดยตรง หรือเดินสายอนุกรมในวงจรโหลด อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) 1. อุปกรณ์หลักที่ใช้ร่วมกันได้ (Main Compatible Devices) - คอนแทคเตอร์ (Main Contactor) AF116 คอนแทคเตอร์ขนาดกระแส 116A ใช้กับมอเตอร์ ~55 kW (400 V) ติดตั้ง TF140DU เข้ากับฐานล่างได้โดยตรง - คอนแทคเตอร์ (Main Contactor) AF140 คอนแทคเตอร์ขนาดกระแส 140A ใช้กับมอเตอร์ ~75 kW (400 V) ใช้โครงยึดเดียวกับ TF140DU - Overload Relay (This unit) TF140DU ป้องกันกระแสเกินมอเตอร์ (90–142 A) ใช้งานร่วมกับ AF116/AF140 เป็นชุด Motor Starter
