Cayin RU7 Dongle DAC 1 บิตแบบแยกส่วน สำหรับเครื่องเสียง ประกันศูนย์ไทย

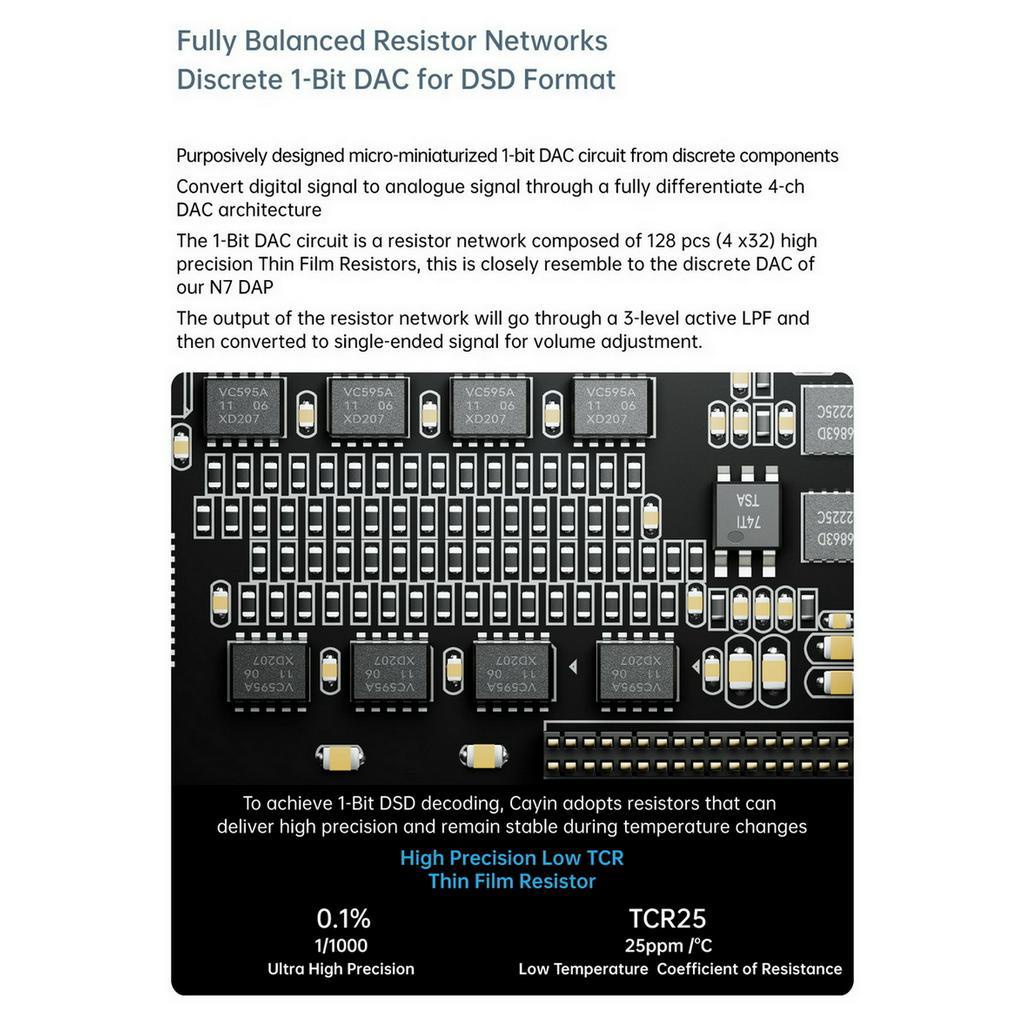

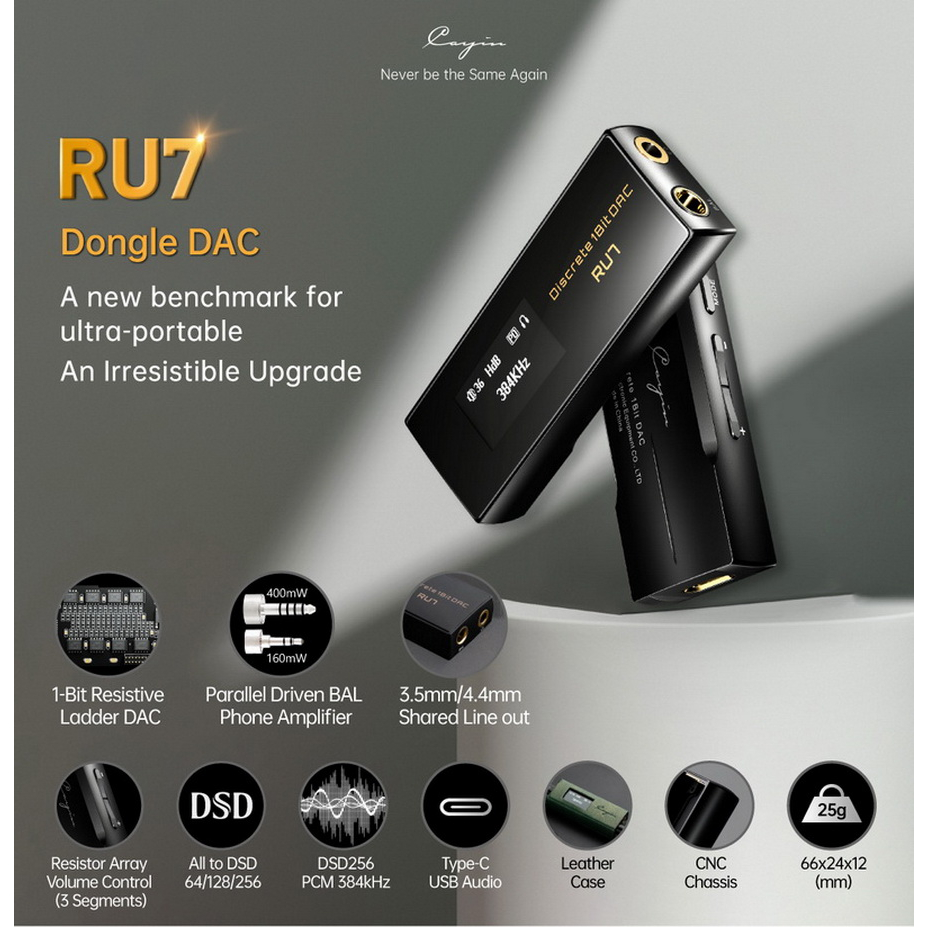

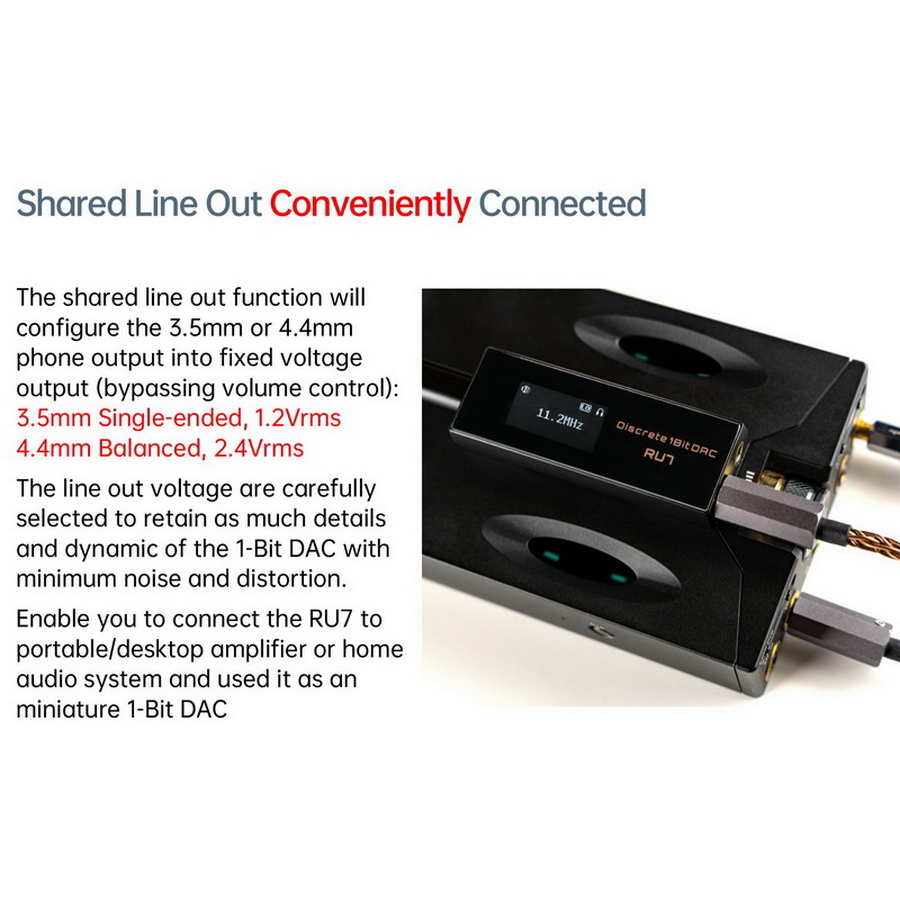

Cayin RU7 Dongle DAC 1 บิตแบบแยกส่วน สำหรับเครื่องเสียง ประกันศูนย์ไทย - - Dongle DAC 1 บิตแบบแยกส่วน เกณฑ์มาตรฐานใหม่สำหรับการพกพาแบบพิเศษ - - ประกันศูนย์ไทย 1 ปี ตามเงื่อนไขการรับประกัน - - สินค้าประเภท : Dongle DAC อินพุต : USB TypeC เอาต์พุต : 3.5 Phone/Line Out, 4.4 Phone/Line Out Cayin RU7 คือ Dongle DAC เกณฑ์มาตรฐานใหม่สำหรับการพกพาแบบพิเศษ ที่ใช้ 1 Bit DAC แบบแยกส่วนเป็นเครือข่าย ตัวต้านทาน Fully Balanced ที่ประกอบด้วยตัวต้านทานแบบฟิล์มบางที่มีความแม่นยำสูงจำนวน 128 ชิ้น (4 x32) แปลงสัญญาณดิจิตอลเป็นสัญญาณอนาล็อกผ่านสถาปัตยกรรม 4-ch DAC ที่แตกต่างอย่างสิ้นเชิง จุดเด่นคือ มีความคล้ายคลึงกับ DAC แบบแยกของเครื่องเล่นพกพา N7 DAP ที่ใช้ 1 Bit DAC เช่นเดียวกัน ส่วน RU6 รุ่นก่อนหน้าจะเป็นแบบ R-2R แบบเดียวกับ N6ii ให้คุณมั่นใจได้ในสัญญาณรบกวน เพราะใช้ PCB คู่ เพื่อลดสัญญาณรบกวน โดยติดตั้งวงจรดิจิตอลและอนาล็อกในบอร์ดแยกจากกัน อีกทั้งมาพร้อม ความสามารถด้านเสียงดิจิตอลที่โดดเด่นด้วยการที่ผู้ใช้เลือก All-to-DSD ได้ มันคือ Audio Bridge ที่รองรับรูปแบบเสียงที่แตกต่างกันและผ่านการปรับปรุงสัญญาณที่มีความแม่นยำสูง ซึ่ง RU7 รองรับ PCM สูงสุด 384kHz และ Native DSD จาก DSD64 ถึง DSD256 และเข้ากันได้ดีกับอุปกรณ์ที่หลากหลาย ช่วยให้คุณสามารถเชื่อมต่อ RU7 กับเครื่องขยายเสียงแบบพกพา/เดสก์ท็อป หรือระบบเครื่องเสียงภายในบ้าน ได้อย่างง่ายดายด้วยคุณภาพเสียงที่ดีขึ้น นำคุณไปสู่การอัพเกรดครั้งใหม่ที่ไม่อาจต้านทานได้ สำหรับ RU7 รุ่นนี้จะมีเคสหนังแถมมาให้ลูกค้าในชุดด้วยครับ ข้อมูลสินค้าเบื้องต้น Dongle DAC 1 บิตแบบแยกส่วน เกณฑ์มาตรฐานใหม่สำหรับการพกพาแบบพิเศษ ใช้แอมพลิฟายเออร์คู่แบบขนาน ใช้ PCB 6เยอร์ สองชั้นแยกกันเพื่อลดสัญญาณรบกวน ฟังก์ชัน line out ที่ใช้ร่วมกันทั้ง 3.5mm/4.4mm การควบคุมระดับผ่านตัวต้านทาน 3 ส่วนและรีเลย์สวิตชิ่ง รองรับ All-to-DSD 64/128/256 รองรับ PCM สูงสุด 384kHz, DSD256 ใช้พลังงานต่ำเข้ากันได้กับแพลตฟอร์มทั่วไป หน้าจอ OLED 128x64 พิกเซลแสดงข้อมูลการเล่น ขนาดเล็กพกพาง่ายผ่านกระบวนการ CNC ขนาดของตัวสินค้าเพียง 66 x 24 x 12 mm น้ำหนัก 25 กรัม เล็กพอที่จะใส่ลงไปในกระเป๋าของคุณ มาพร้อมเคสหนังในตัว รองรับการใช้งานเป็น USB DAC สำหรับคอม เครือข่ายตัวต้านทาน Fully Balanced อย่างเต็มที่ เอาต์พุตของเครือข่ายตัวต้านทานจะผ่าน LPF ที่ใช้งานอยู่ 3 ระดับ แล้วแปลงเป็นสัญญาณปลายด้านเดียวเพื่อปรับระดับเสียง เพื่อให้ได้การถอดรหัส DSD แบบ 1 บิต Cayin ใช้ตัวต้านทานที่สามารถให้ความแม่นยำสูง และมีความเสถียรคงที่ถึงแม้อยู่ในระหว่างการเปลี่ยนแปลงของอุณหภูมิ Line Out ที่ใช้ร่วมกันเชื่อมต่อได้อย่างสะดวกสบาย ฟังก์ชัน line out ที่ใช้ร่วมกันจะกำหนดค่าเอาต์พุตโทรศัพท์ 3.5 mm หรือ 4.4 mm เป็นเอาต์พุตแรงดันไฟฟ้าคงที่ (ข้ามการควบคุมระดับเสียง) 3.5 mm Single-ended, 1.2Vrms 4.4 mm Balanced, 2.4Vrms แรงดันไฟฟ้า line out ได้รับการคัดเลือกมาอย่างดีเพื่อรักษารายละเอียดและไดนามิก ของ DAC 1 บิต ให้ได้มากที่สุดโดยมีสัญญาณรบกวนและการบิดเบือนน้อยที่สุด ช่วยให้คุณสามารถเชื่อมต่อ RU7 กับเครื่องขยายเสียงแบบพกพา/เดสก์ท็อป หรือระบบเครื่องเสียงภายในบ้าน และใช้เป็น DAC 1 บิตขนาดเล็ก การควบคุมระดับเสียงแบบแยกส่วน เมื่อตัวเลือกระดับเสียงอะนาล็อกที่มีอยู่ทั่วไปไม่สามารถตอบสนองความต้องการความแม่นยำสูง เสียงเบา และการใช้พลังงานต่ำของ RU7 ได้ เราจึงพัฒนาการควบคุมระดับเสียงเครือข่ายตัวต้านทาน แบบแยกของเราเอง การควบคุมระดับเสียง 100 ขั้นตอนผ่านตัวต้านทาน 3 ส่วนและรีเลย์สวิตชิ่ง* ให้การควบคุมที่แม่นยำ ในช่วงปริมาณที่กว้าง ตอบสนองแม้กระทั่งความต้องการของผู้ใช้ IEM ที่ละเอียดอ่อนที่สุด ส่วนที่ 1 : 1-49 ส่วนที่ 2 : 50-79 ส่วนที่ 3 : 80-100 ความสามารถด้านเสียงดิจิตอลที่โดดเด่นด้วยการที่ผู้ใช้เลือก All-to-DSD ได้ RU7 รองรับ PCM สูงสุด 384kHz และ Native DSD จาก DSD64 ถึง DSD256 มันคือ Audio Bridge ที่จะรับรูปแบบเสียงที่แตกต่างกันและผ่านการปรับปรุงสัญญาณที่มีความแม่นยำสูง สัญญาณเสียงดิจิตอลทั้งหมดจะแปลงเป็นรูปแบบ DSD ที่กำหนด (DSD64/DSD128/DSD256) ก่อนป้อนเข้าวงจร DAC แบบแยก 1 บิต ใช้พลังงานต่ำเข้ากันได้กับแพลตฟอร์มทั่วไป เครือข่ายตัวต้านทานแบบแยกเป็นวงจร DAC ที่ใช้พลังงานต่ำเมื่อเปรียบเทียบกับชิปเซ็ต DAC ขั้นสูงอื่นๆที่ผสานรวมอยู่ในตัว มันช่วยลดการสิ้นเปลืองพลังงานจากแหล่งอุปกรณ์พกพา วงจรขยายที่ออกแบบใหม่เพิ่มกำลังขับอย่างมากในขณะที่รักษากำลังไฟโดยรวมที่ 100-110mA การใช้พลังงานต่ำช่วยให้ RU7 เข้ากันได้กับแหล่งเสียงดิจิตอลต่อไปนี้ อุปกรณ์มือถือที่ใช้ Android อุปกรณ์มือถือ !.O.S และ !.P.a.d คอมพิวเตอร์ macOS คอมพิวเตอร์ Window 7/8/8.1/10 เครื่องเล่นเสียงดิจิตอลพร้อมเอาต์พุตเสียง USB ข้อมูลสินค้าเพิ่มเติม เมื่อใช้ RU7 เป็น USB DAC สำหรับระบบที่ใช้ Windows โปรดติดตั้งไดรเวอร์อุปกรณ์ USB Audio ที่พัฒนาขึ้นเองตามที่ระบุไว้ในหน้าการสนับสนุนบนเว็บไซต์ Cayin RU7 ไม่มีสวิตช์เปิด/ปิด โปรดถอด Dongle DAC จากแหล่งสัญญาณเสียงเมื่อเสร็จสิ้นเซสชัน การฟังของคุณ มิฉะนั้น RU7 จะใช้แบตเตอรี่ของแหล่งกำเนิดเสียงอย่างต่อเนื่อง หากลูกค้าสงสัยเงื่อนไขการรับประกันสินค้าข้อใด สามารถสอบถามเข้ามาได้ #Cayin
