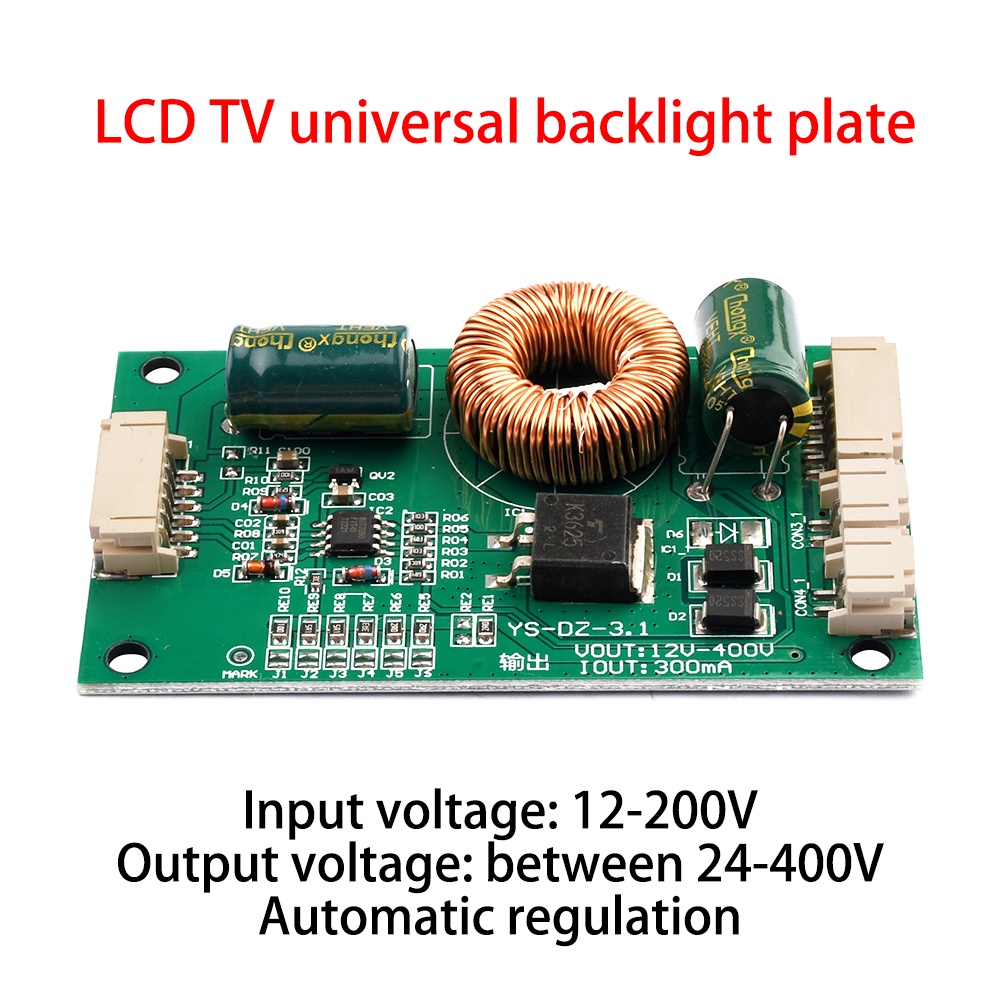

บอร์ดไดรเวอร์ไฟแบ็คไลท์ Led Lcd Dc12-200v 14-65 นิ้ว แบบสากล สําหรับทีวี

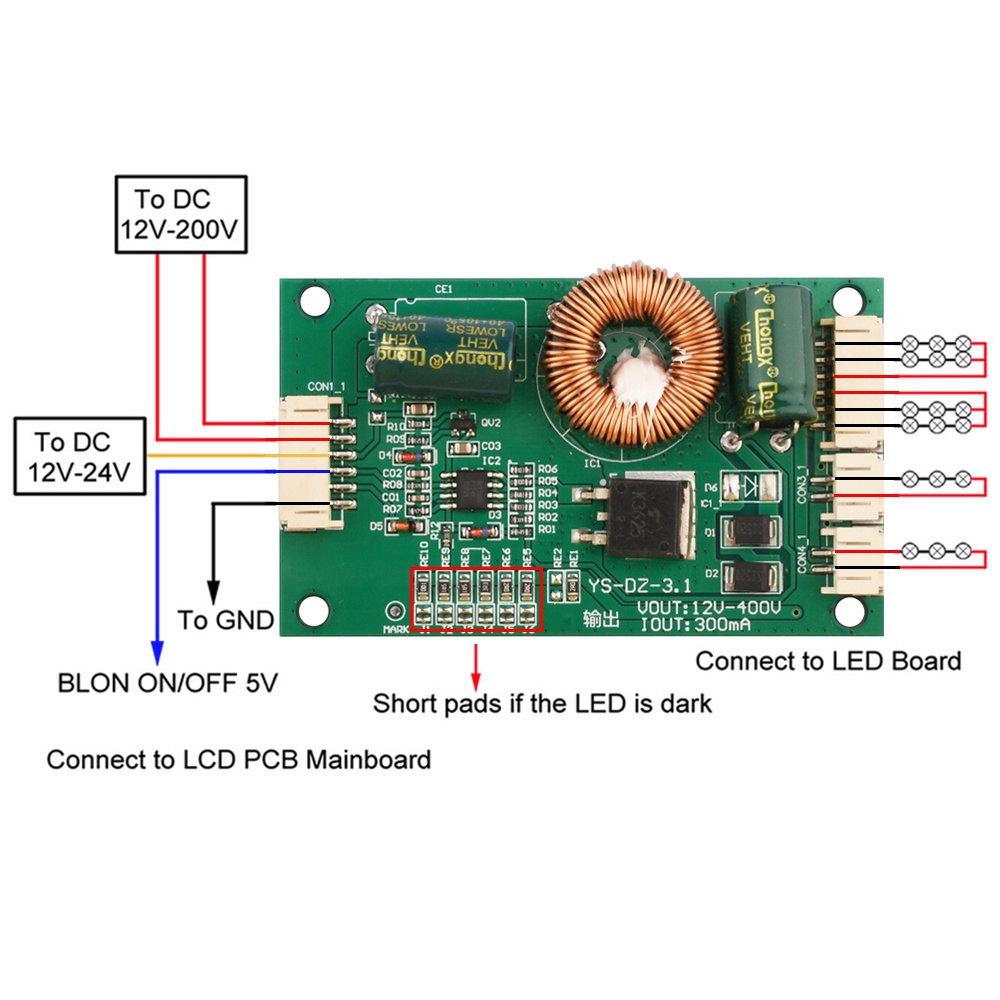

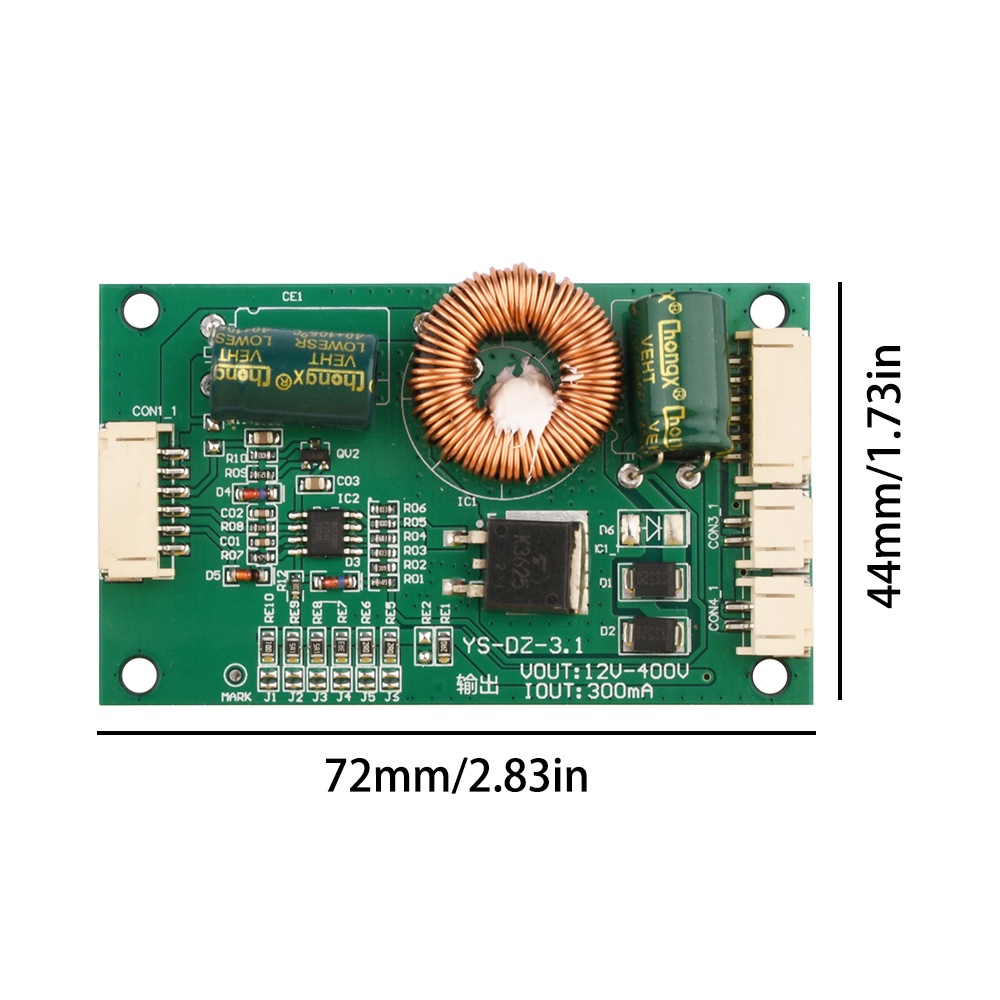

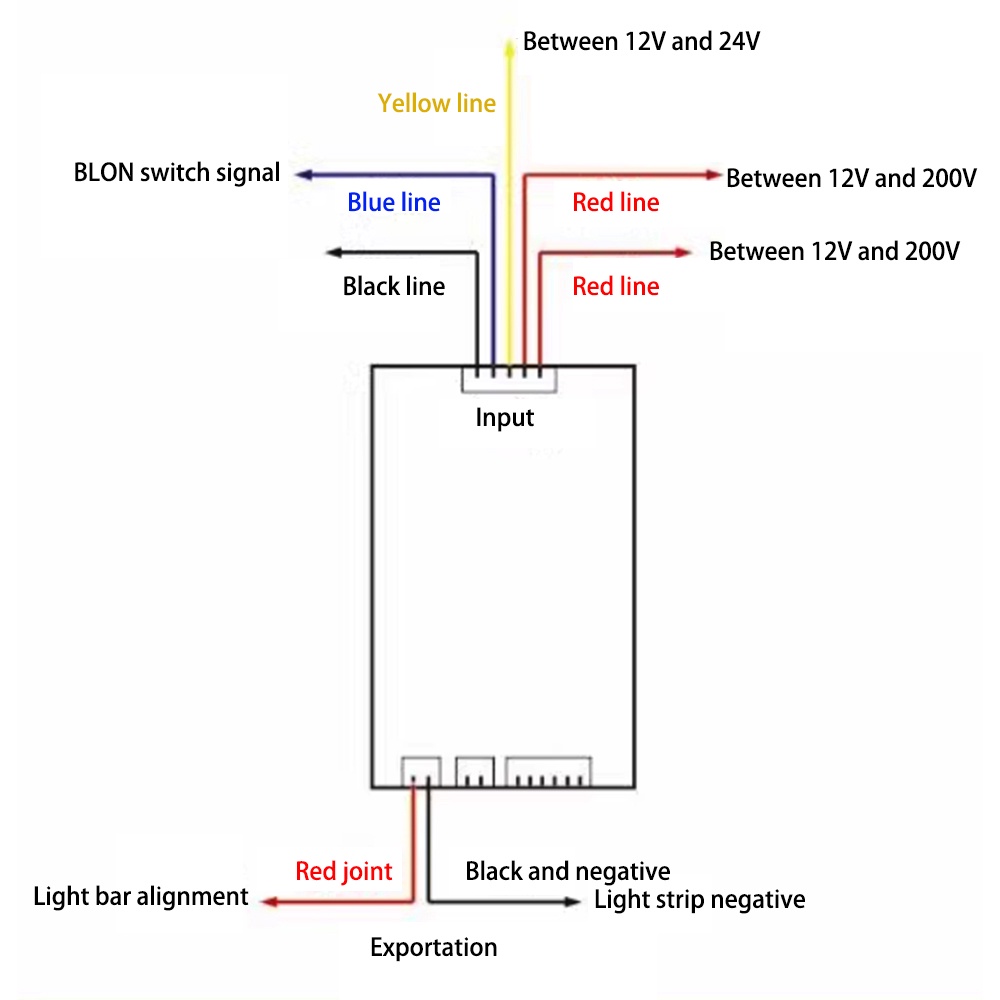

คุณสมบัติ: 1.แผ่นยกได้รับการออกแบบโดยใช้อินพุตและวิธีการส่งออกที่กว้าง 2.แรงดันขาออกสามารถปรับได้โดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการสำหรับแถบไฟของคุณและแรงดันไฟฟ้าอินพุตจะถูกกำหนดโดยวิธีการเดินสายไฟสองวิธี 3.สายเชื่อมต่ออินพุตและเอาต์พุต 4.พลังงานสูง: ปริมาณน้อยกำลังไฟสูง 5.แผงไฟ LED TV เอนกประสงค์ขนาด 14 นิ้วถึง 65 นิ้วเหมาะสำหรับ LED TV ขนาด 14 นิ้วถึง 65 นิ้ว พารามิเตอร์พารามิเตอร์: แรงดันไฟฟ้าอินพุต: 12-200V แรงดันไฟฟ้าขาออก: ปรับได้โดยอัตโนมัติระหว่าง 24-400V ความกว้าง 44 มม. ขนาด: ยาว 72 มม. * กว้าง 44 มม คำแนะนำในการเดินสายไฟ: แผ่นแรงดันที่เพิ่มขึ้นนี้ได้รับการออกแบบโดยใช้วิธีการป้อนแรงดันไฟฟ้าและเอาต์พุตที่กว้างและสามารถปรับแรงดันขาออกโดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการโดยแถบหลอดไฟของคุณ แรงดันไฟฟ้าอินพุตจะถูกกำหนดตามวิธีการเดินสายไฟสองวิธี 1. สายสีแดงและสีเหลืองสองเส้นเชื่อมต่อกันเป็น 12V และสายสีน้ำเงินเชื่อมต่อกับสัญญาณสวิตช์ (BLON) โดยปกติจะเป็นบอร์ดแบบบูรณาการ จะอยู่ด้านหลังของบอร์ด หากไม่พบ BLON สามารถเชื่อมต่อกับ 5V บน USB และสายสีดำต่อสายดินได้ 2. สายสีแดงเชื่อมต่อกับเอาต์พุตของเมนบอร์ดระหว่าง 12v ถึง 200v สายสีเหลืองเชื่อมต่อกับ 12v สายสีน้ำเงินจะเชื่อมต่อกับสัญญาณเปิด / ปิดเครื่อง (BLON) และสายสีดำ ดินจะได้รับการต่อสายดิน ข้อควรระวัง: หากแรงดันไฟฟ้าอินพุต 12V แรงดันไฟฟ้าของแถบไฟต้องไม่เกิน 100V หากแรงดันไฟฟ้าอินพุต 24V แรงดันไฟฟ้าของแถบไฟต้องไม่เกิน 200V หากแรงดันไฟฟ้าอินพุตคือ 24V แรงดันไฟฟ้าของแถบไฟต้องไม่เกิน 200V พยายามอย่าใช้ภายใต้การโอเวอร์โหลดเพื่อหลีกเลี่ยงความทนทาน ขอบคุณค่ะ แรงดันขาออกจะถูกปรับโดยอัตโนมัติตามแรงดันไฟฟ้าที่ต้องการของแถบไฟซึ่งหมายความว่าแรงดันไฟฟ้าที่จำเป็นสำหรับแถบไฟของคุณจะเพิ่มขึ้นเป็นระดับเดียวกับแผ่นแรงดัน เชื่อมต่อสายสีแดงบวกเข้ากับเอาต์พุตบวกของแถบหลอดไฟและเอาต์พุตลบ ขั้วลบของแถบแสงจะเชื่อมต่อกับขั้วลบของแถบแสง 3.หากสามารถเชื่อมต่อแถบไฟหลายชุดเข้าด้วยกันและการเชื่อมต่อด้านบนถูกต้องคุณสามารถเปิดเครื่องและสตาร์ทเครื่องได้อย่างมั่นใจ หากภาพสลัวเมื่อเปิดเครื่องสามารถปรับได้ตาม j1 / j2 / j3 / j4 / j5 ของบอร์ดบูสเตอร์ การทำให้จุดเชื่อมของ j1 สั้นลงสามารถเพิ่มความสว่างได้ การลัดวงจร j2 จะเพิ่มขึ้นอีกครั้ง โดยการเปรียบเทียบโดยการเปรียบเทียบปรับความสว่างให้อยู่ในระดับที่เหมาะสม แพคเกจรวม: บอร์ดขับรถ 1X 1X สายเคเบิล 2 X
