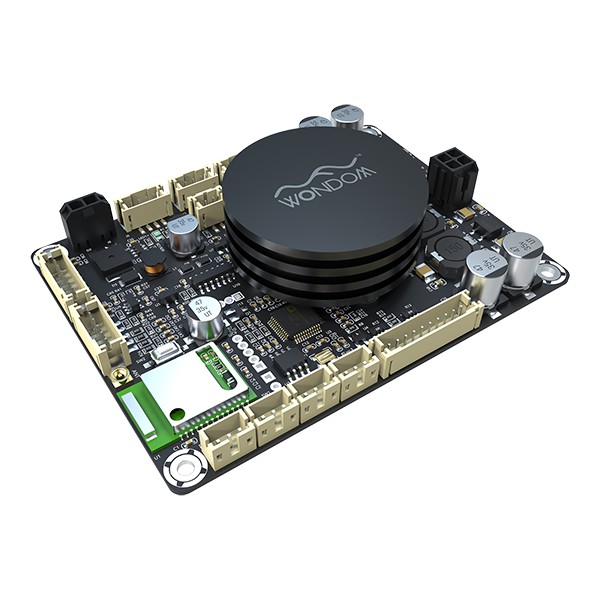

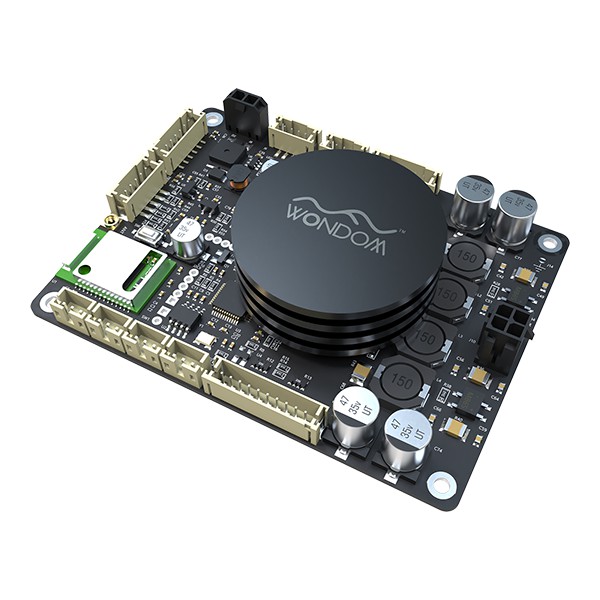

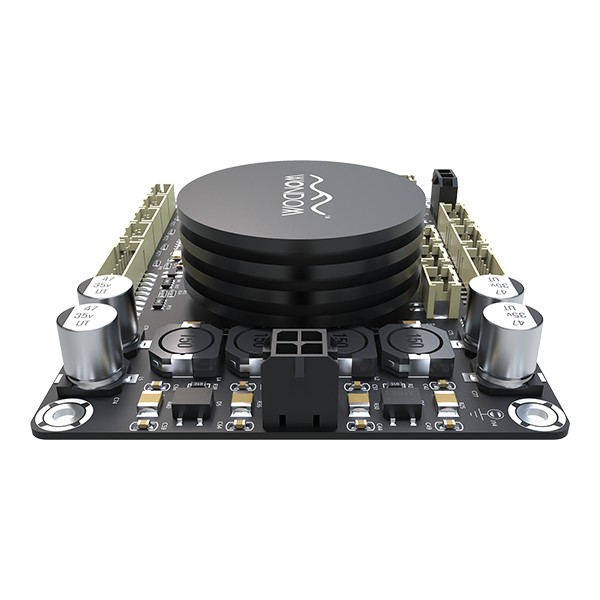

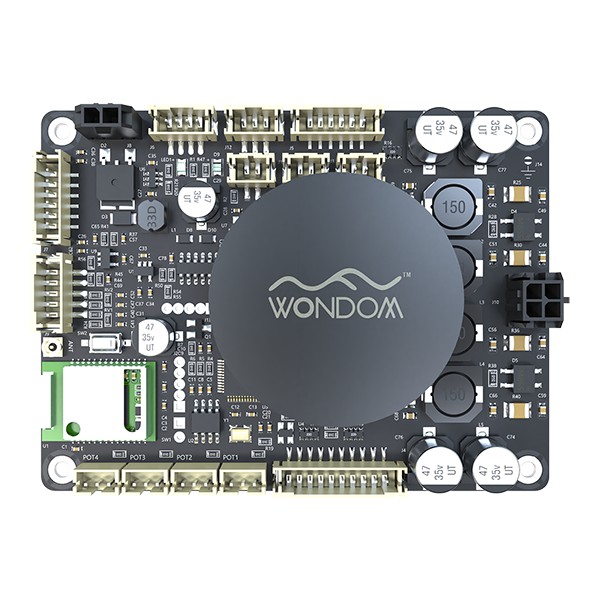

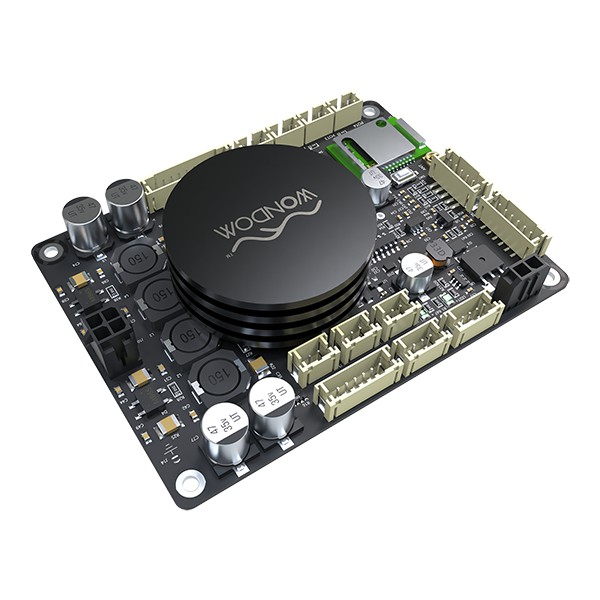

AA-JA32173_แอมป์จิ๋ว WONDOM รุ่น JAB3+ กำลังขับ 2 X 50 WATT CLASS D AUDIO AMPLIFIER BOARD W ADAU1701 DSP & BT 5.0

JAB3+ เป็นบอร์ดขยายสัญญาณเสียงที่รวมเข้ากับ Bluetooth 5.0 (รองรับ aptX HD) และ ADAU1701 DSP ซึ่งเป็นโซลูชันระบบเสียงแบบครบวงจรที่แท้จริงสำหรับลูกค้า JAB3+ ครอบคลุม 2 x 50W, 2 x 30W, 1 x 60W และ 1 x 100W สี่รุ่น ด้วย ADAU1701 DSP ที่ติดตั้งมาให้ JAB3+ รองรับการเขียนโปรแกรมด้วย SigmaStudio, การควบคุม APP และการควบคุม PC UI หลังจากเชื่อมต่อกับ WONDOM ICP3 หรือ 5 หรือเวอร์ชันที่สูงกว่า ซึ่งคุณสามารถปรับระดับเสียง เกน ความถี่ และการตั้งค่า EQ เพื่อปรับแต่งเสียงของคุณเองได้ . นอกจากเอาต์พุตลำโพงแล้ว JAB3+ ยังมีเอาต์พุตสัญญาณแบบผสมพิเศษ ซึ่งสามารถอินพุตไปยังบอร์ดเครื่องขยายเสียงอื่นๆ เพื่อสร้างระบบเสียง 2.1 / 4.0 คุณสามารถตั้งค่าเป็นสเตอริโอหรือโมโนด้วย PC UI ตามบอร์ดเครื่องขยายเสียงที่เชื่อมต่อ นอกจากแหล่งจ่ายไฟแล้ว JAB3+ ยังรองรับพลังงานแบตเตอรี่ซึ่งช่วยปรับปรุงการพกพาอย่างมาก อินพุตเสียงไร้สาย, ADAU1701 DSP ในตัว, พลังงานแบตเตอรี่, น้ำหนักเบาและประสิทธิภาพเสียงคุณภาพสูง ทำให้ JAB3+ เหมาะอย่างยิ่งสำหรับลำโพงบลูทูธแบบพกพา, เครื่องเสียงบ้าน, เสียงในสวน และการใช้งาน DIY จำเป็นต้องใช้แหล่งจ่ายไฟ DC12V-24V ผสานรวมกับโมดูล Bluetooth 5.0 JAB3+ ใช้โมดูล Bluetooth 5.0 สำหรับอินพุตเสียง ซึ่งรองรับรูปแบบเสียงต่างๆ เช่น aptX, aptX HD, aptX LL, SBC & AAC และความไวในการรับสูงด้วยพลังงาน RF สูงถึง 9dBm และ -90dBm มีเสาอากาศในตัวติดตั้งอยู่บนบอร์ดนี้ คุณจึงสามารถจับคู่ JAB3+ กับอุปกรณ์เพื่อเล่นเพลงได้โดยตรง พอร์ตเสาอากาศภายนอกยังมีอยู่บนบอร์ดเพื่อให้มั่นใจในการเชื่อมต่อที่เสถียรและประสิทธิภาพเสียงระดับสูงในแอพพลิเคชั่นที่ติดตั้ง JAB3+ ลงในลำโพงหรือตู้ ผสานรวมกับ ADAU1701 DSP รองรับการเขียนโปรแกรมด้วยการควบคุม SigmaStudio, APP และ PC UI JAB3+ ยังรวมเข้ากับชิป ADAU1701 DSP ประสิทธิภาพสูงสำหรับการประมวลผลสัญญาณเสียง สี่พอร์ตสำหรับโพเทนชิโอมิเตอร์ภายนอกถูกติดตั้งบน JAB3+ คุณสามารถใช้โพเทนชิโอมิเตอร์ภายนอกเพื่อควบคุมระดับเสียง เกน และความถี่ได้ แม้ว่าจะติดตั้ง JAB3+ ไว้ในลำโพงแล้วก็ตาม หลังจากเชื่อมต่อกับ WONDOM ICP5 หรือเวอร์ชันที่สูงกว่า คุณสามารถเขียนโปรแกรมด้วย SigmaStudio หรือรับการควบคุมระยะไกลแบบเรียลไทม์ของระบบเสียงของคุณผ่าน APP หรือ PC UI ซึ่งคุณสามารถปรับเกน ระดับเสียง ตัวกรองความถี่สูง/ต่ำ , EQ และพารามิเตอร์อื่นๆ ICP5 อยู่ระหว่างการทดสอบและจะเปิดตัวเร็วๆ นี้ รองรับ Line Input นอกจากอินพุต Bluetooth แล้ว JAB3+ ยังรองรับอินพุตสาย 3.5 มม. สัญญาณจากสองวิธีอินพุตจะผสมกันก่อนที่จะถูกส่งไปยังวงจรขยายสัญญาณ คุณสามารถรับสาย AUX-IN ขนาด 3.5 มม. ได้จากชุดสายสัญญาณสำหรับ JAB3+ (AA-JA11117) รองรับพลังงานแบตเตอรี่ นอกจากพาวเวอร์ซัพพลายแล้ว JAB3+ ยังรองรับพลังงานแบตเตอรี่ ซึ่งช่วยปรับปรุงการพกพาของระบบได้อย่างมาก โปรดทราบ เนื่องจาก JAB3+ ไม่ได้ติดตั้งวงจรการชาร์จ ขอแนะนำให้ใช้บอร์ดแบตเตอรี่ WONDOM BCPB ซีรีส์ ซึ่งติดตั้งวงจรการชาร์จไว้ เพื่อจ่ายไฟให้กับ JAB3+ การต่อกับบอร์ดอื่นๆ เพื่อสร้างระบบเสียง 2.1/4.0 JAB3+ ให้สัญญาณเอาท์พุตสาย ต้องใช้เครื่องขยายเสียงพิเศษเพื่อเชื่อมต่อกับลำโพงเพื่อเล่นเนื่องจากเป็นสัญญาณเสียงออก ลูกค้าสามารถกำหนดค่าโหมดเอาต์พุตของสัญญาณเอาท์พุตสายนี้ (สเตอริโอหรือโมโน) ตามบอร์ดที่เชื่อมต่อผ่าน SigmaStudio หรือ APP ดังนั้น คุณสามารถสร้างระบบเสียง 2.1 / 4.0 ได้ตามความต้องการของคุณ มีพอร์ตการซิงโครไนซ์บน JAB3+ เพื่อให้แน่ใจว่าการควบคุมของบอร์ดทั้งสองนั้นสอดคล้องกัน ขอแนะนำให้ใช้บอร์ดเครื่องขยายเสียงมาตรฐานแบบเรียงซ้อนซึ่งมีชิป AMP TPA311x เพื่อการเชื่อมต่อและคุณภาพเสียงที่ดีขึ้น ความสามารถในการขยายและความสามารถในการเล่นสูง หลังจากให้ I/O แบบแอนะล็อกและดิจิทัลของ JAB3+ แล้ว ADAU1701 ยังคงมีพินอยู่ เราได้ขยาย 10 พินเป็นพอร์ตส่วนขยาย คุณสามารถพัฒนา JAB3+ เพื่อสร้างแอปพลิเคชันเฉพาะของคุณด้วยพอร์ตนี้ สำหรับการทำแผนที่ของ ADAU1701 โปรดดูแผ่นข้อมูล ลูกค้าจำนวนมากสนใจอินพุตและเอาต์พุต I2S ดังนั้นเราจึงกำหนดค่าพอร์ตนี้ให้ใช้ได้กับอินพุตและเอาต์พุต I2S ระบบเซ็นเซอร์ระดับสัญญาณ JAB3+ ใช้ระบบเซ็นเซอร์ระดับสัญญาณเพื่อลดการใช้พลังงานและใช้เวลาเล่นนานขึ้น มันจะตรวจสอบสัญญาณอินพุตอย่างต่อเนื่องและมีเกณฑ์แรงดันสัญญาณที่ตั้งไว้ล่วงหน้า เมื่อไม่มีสัญญาณ (แรงดันไฟฟ้าต่ำกว่าเกณฑ์) ตรวจพบเป็นเวลา 5 นาที โมดูลเครื่องขยายเสียงจะเข้าสู่โหมดสแตนด์บายโดยอัตโนมัติ ซึ่งในสภาวะดังกล่าว โมดูลนี้จะใช้พลังงานน้อยลง เมื่อตรวจพบสัญญาณก็จะทำงานทันทีโดยไม่พลาดเสียงใดๆ ฟังก์ชันการยกเลิกการจับคู่ Bluetooth รวมอยู่ใน JAB3+ คุณสามารถยกเลิกการเชื่อมต่อด้วย Bluetooth ได้ด้วยการกดเพียงครั้งเดียว โดยไม่ต้องกังวลเกี่ยวกับการจับคู่ Bluetooth ฟังก์ชันสแตนด์บายยังมีอยู่ใน JAB3+ พอร์ตสำหรับไฟ LED แสดงสถานะภายนอกมีไว้เพื่อแสดงสถานะของ Bluetooth และสัญญาณ คุณจึงสามารถมีภาพรวมของสภาวะการทำงานของ JAB3+ ได้ อุปกรณ์เสริม เรามีอุปกรณ์เสริมสำหรับการใช้งานที่ง่ายของลูกค้า ด้วยขายึดแบบ L ขนาด 3.6'' x 2.7'' (AA-JA11115) คุณสามารถตรึง JAB3+ ในขั้นตอนการเชื่อมต่อและการติดตั้งได้ ชุดสายเคเบิลที่ใช้งานได้ (AA-JA11117) มีสายเคเบิลทั้งหมดที่คุณต้องการเพื่อการใช้งาน JAB3+ ที่ดียิ่งขึ้น จำนวนช่อง2 กำลังขับ50 ขนาด3.6 x 2.7 นิ้ว (91.44 มม. x 68.58 มม.) ชิปเซ็ตTPA31xx การกระจายความร้อนฮีตซิงก์ อินพุต Bluetooth, Line-in แรงดันไฟฟ้า12V-24V รองรับบอร์ดแบตเตอรี่ วงจรการจัดการพลังงาน DSP และ Bluetooth 5.0 ในตัว ความไวในการรับสูงด้วยพลังงาน RF สูงถึง 9dBm และ -90dBm รองรับรูปแบบการถอดรหัสเสียงต่างๆ เช่น APTX, APTX HD, APTX-LL, SBC & AAC Cascadable กับบอร์ดแอมพลิฟายเออร์มาตรฐานสำหรับระบบเสียง 4.0/2.1 การยกเลิกการจับคู่บลูทูธ โพเทนชิโอมิเตอร์ควบคุมภายนอก รองรับ ICP5 สำหรับการควบคุม PC UI
