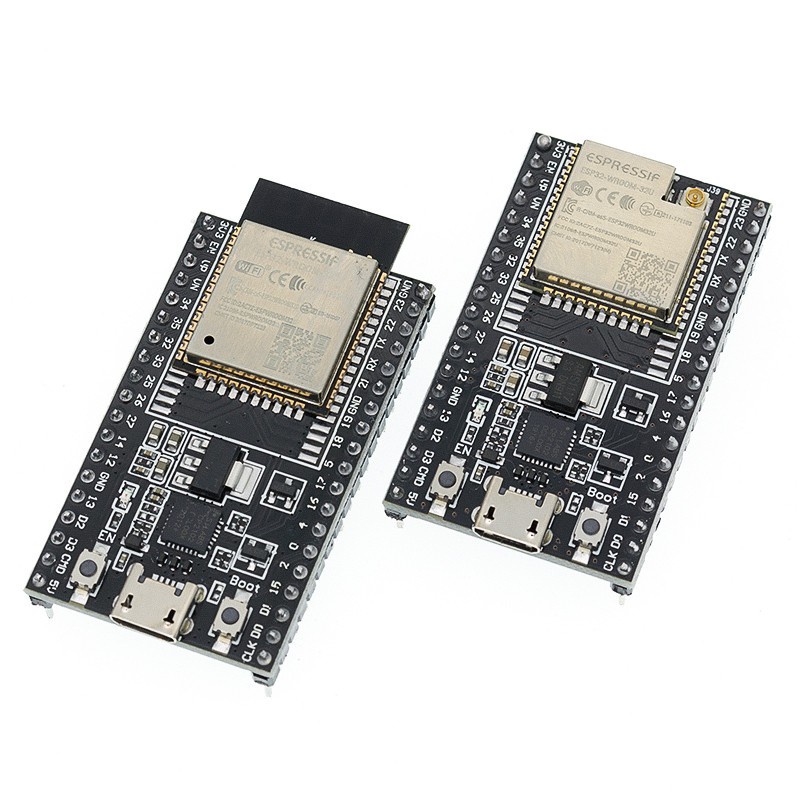

Esp32-Devkitc แกนบอร์ด Esp32 Esp32-Wroom-32D Esp32-Wroom-32U Wifi + บลูทูธ Iot Nodemcu-32

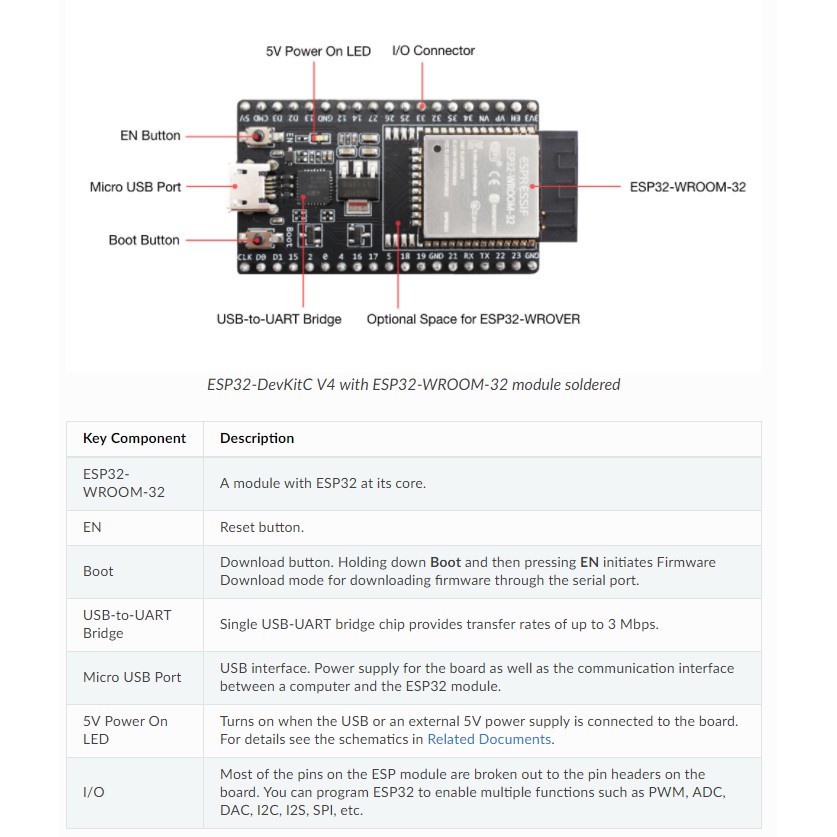

คู่มือเริ่มต้นใช้งาน ESP32-DevKitC V4 [] คู่มือนี้แสดงวิธีการเริ่มใช้บอร์ดพัฒนา ESP32-DevKitC V4 ข้อมูลอ้างอิงฮาร์ดแวร์ ESP32-DevKitC เวอร์ชันอื่น ๆ สำหรับอธิบายรายละเอียดของ ESP32-DevKitC สิ่งที่คุณต้องการบอร์ด ESP32-DevKitC V4 บอร์ดสาย USB A / micro USB B คอมพิวเตอร์ที่ใช้ Windows, Linux หรือ macOS คุณสามารถข้ามส่วนแนะนำและไปที่การพัฒนาแอปพลิเคชันเริ่มมาตราได้โดยตรง ภาพรวม ESP32-DevKitC V4 เป็นบอร์ดพัฒนา ESP32 ขนาดเล็กที่ผลิตโดย Espressif หมุด I / O ส่วนใหญ่จะแตกออกเป็นส่วนหัวของพินทั้งสองด้านเพื่อให้เชื่อมต่อกันได้ง่าย นักพัฒนาสามารถเชื่อมต่ออุปกรณ์ต่อพ่วงกับสายจัมเปอร์หรือติดตั้ง ESP32-DevKitC V4 บนบอร์ดขนมปัง เพื่อให้ครอบคลุมความต้องการของผู้ใช้ที่หลากหลายรุ่นต่อไปนี้ของ ESP32-DevKitC V4 มีให้เลือก: โมดูล ESP32 ที่แตกต่างกัน ESP32-WROOM-32 ESP32-WROOM-32D ESP32-WROOM-32U ESP32-SOLO-1 ESP32-WROVER ESP32-WROVER-B ESP32-WROVER-หัวหมุดตัวผู้หรือตัวเมีย ESP32-WROVER-B (IPEX) สำหรับรายละเอียดโปรดดูที่ Espressif ข้อมูลการสั่งซื้อผลิตภัณฑ์ คำอธิบายฟังก์ชัน ตัวเลขและตารางด้านล่างอธิบายส่วนประกอบสำคัญ อินเทอร์เฟซ และการควบคุมบอร์ด ESP32-DevKitC V4 มีสามวิธีในการจ่ายไฟให้กับบอร์ด: พอร์ต Micro USB, แหล่งจ่ายไฟเริ่มต้น 5V / GND พินส่วนหัว 3V3 / GND คำเตือนแหล่งจ่ายไฟต้องใช้ แหล่งจ่ายไฟอาจเสียหายได้เพียงตัวเลือกเดียวและตัวเลือกเดียวข้างต้นมิฉะนั้นบอร์ดและ / หรือแหล่งจ่ายไฟอาจเสียหายได้ หมายเหตุเกี่ยวกับ C15 ส่วนประกอบ C15 อาจทำให้เกิดปัญหาดังต่อไปนี้บนบอร์ด ESP32-DevKitC V4 รุ่นก่อนหน้า: บอร์ดอาจบูตเป็นโหมดดาวน์โหลดหากคุณส่งสัญญาณนาฬิกาที่ GPIO0, C15 อาจส่งผลกระทบต่อสัญญาณในกรณีที่ปัญหาเหล่านี้ กรุณาถอดส่วนประกอบออก ตัวเลขด้านล่างแสดง C15 เน้นสีเหลือง
