บอร์ดชาร์จ IP2312 USB Type C 4.2V / 4.35V 3A / 2A / 1A CC/CV แบตเตอรี่ลิเธียมไอออน (Li-Ion) (Li-Po) Charger 1S

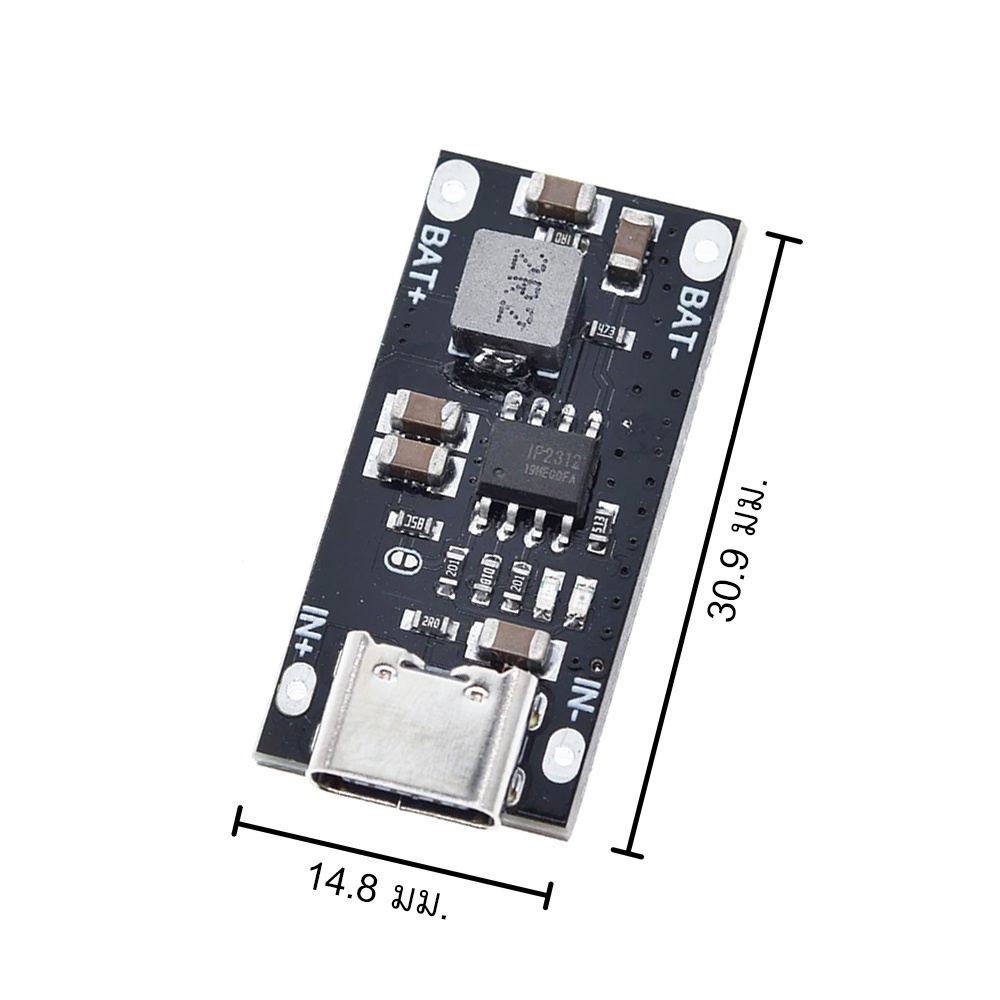

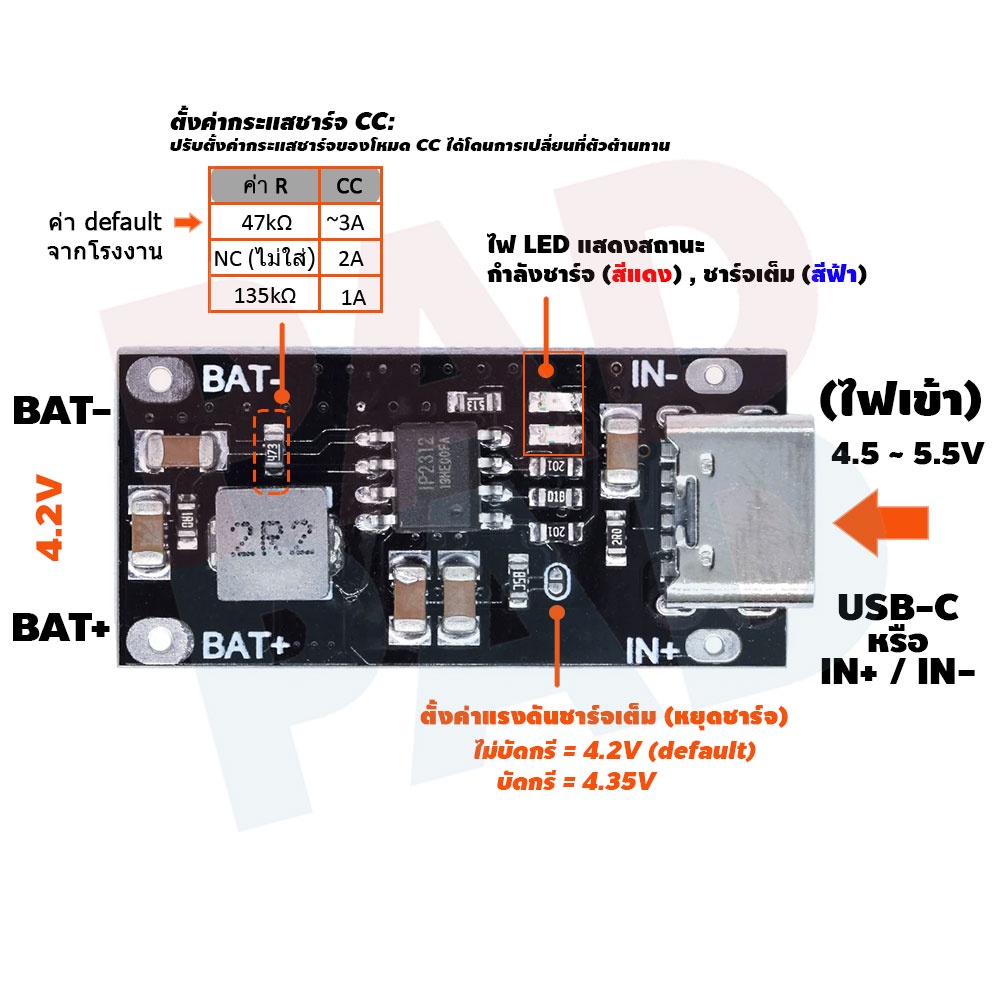

บอร์ดชาร์จ IP2312 USB Type C 4.2V / 4.35V 3A / 2A / 1A CC/CV แบตเตอรี่ลิเธียมไอออน (Li-Ion) หรือชนิดลีเธียมโพลิเมอร์ (Li-Polymer) charger 1S ================================================================================== คุณสมบัติ: - บอร์ดชาร์จแบตเตอรี่ลิเธียม แบบ buck converter (step-down) กระแสสูงสุด 3A แบบเซลล์เดียว 1-string (1S) - ไอซีควบคุมการชาร์จเบอร์ IP2312 - แรงดันไฟเข้าบอร์ด 4.5V ~ 5.5V - แรงดันชาร์จเต็ม (หยุดชาร์จ) ที่ 4.2V (บอร์ดตั้งไว้) หรือเปลี่ยนค่าเป็น 4.35V โดยการบัคกรี pad บนบอร์ด (#อธิบายเพิ่มเติม ในภาพสินค้า) - มีไฟ LED แสดงสถานะกำลังชาร์จ (สีแดง) และชาร์จเต็ม (สีฟ้า) - ขนาดบอร์ด : 14.8 x 30.9 มม. - น้ำหนัก : 2.8 g โหมดการชาร์จ: 1. เมื่อแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่า 3V จะเข้าสู่โหมด Trickle Charge กระแสชาร์จแบตเตอรี่จะประมาณ 100mA. 2. เมื่อแรงดันไฟฟ้าของแบตเตอรี่สูงกว่า 3V จะเข้าสู่โหมดแบบ CC (กระแสคงที่) 3. เมื่อแรงดันไฟฟ้าของแบตเตอรี่ใกล้เต็ม 4.2V กระแสชาร์จจะน้อยกว่า 300mA และเข้าสู่โหมดชาร์จแบบ CV (แรงดันคงที่) 4. เมื่อชาร์จเต็มแล้ว บอร์ดจะตัดการชาร์จ และ ตรวจสอบแรงดันของแบตเตอรี่ทุกๆ 4 นาที - หากแรงดันไฟฟ้าของแบตเตอรี่ยังสูงกว่า 4.15V จะยังไม่ชาร์จ - หากแรงดันไฟฟ้าของแบตเตอรี่ยังต่ำกว่า 4.15V จะเริ่มชาร์จอีกครั้ง ตั้งค่ากระแสชาร์จ CC: บอร์ดตั้งค่าแบบกระแสชาร์จสูงสุดไว้ที่ 3A ปรับตั้งค่ากระแสชาร์จของโหมด CC ได้จากการดังแปลงที่ตัวต้านทาน (#อธิบายเพิ่มเติม ในภาพสินค้า)
