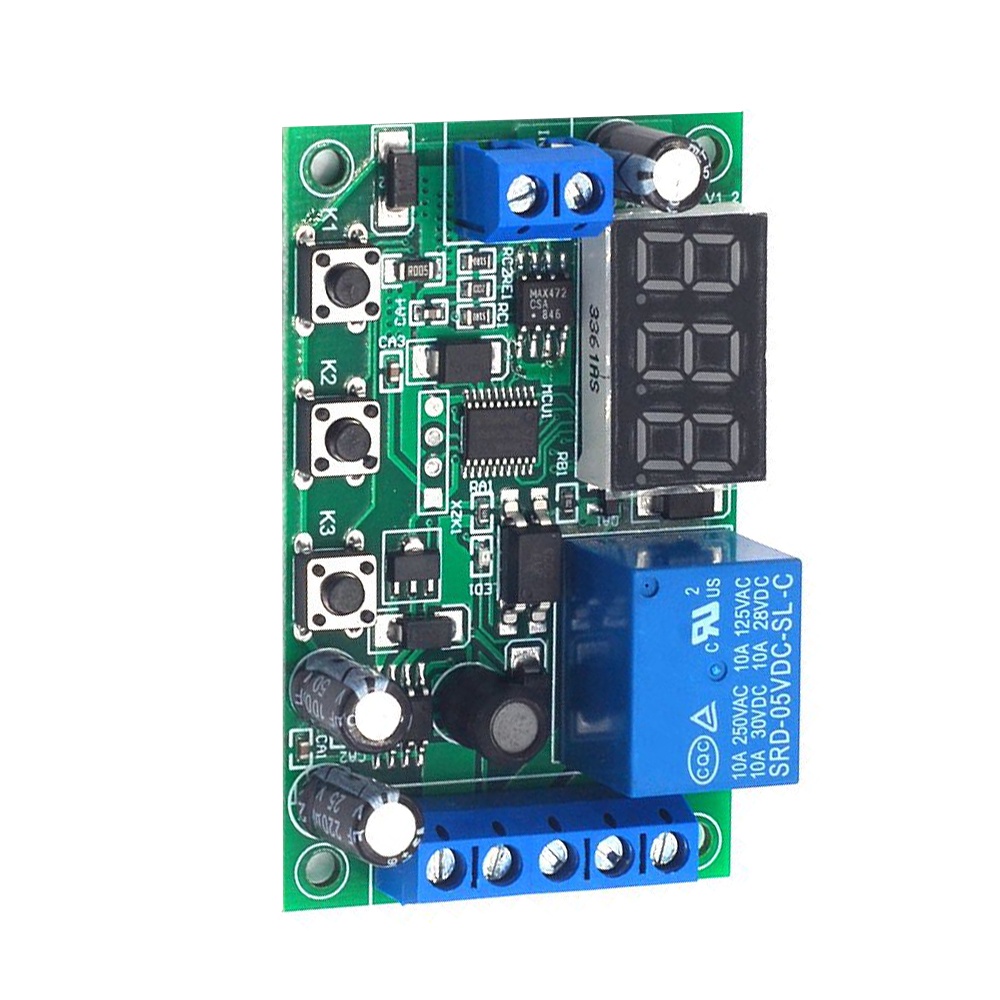

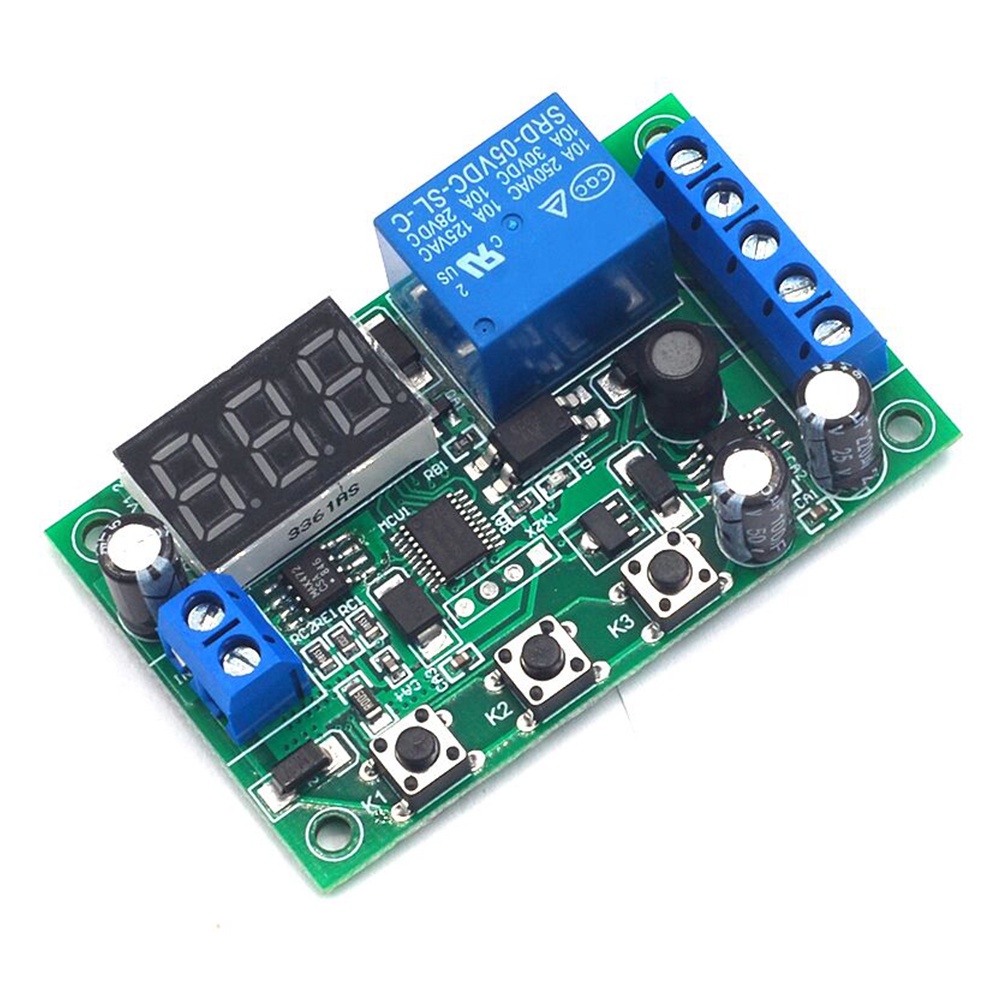

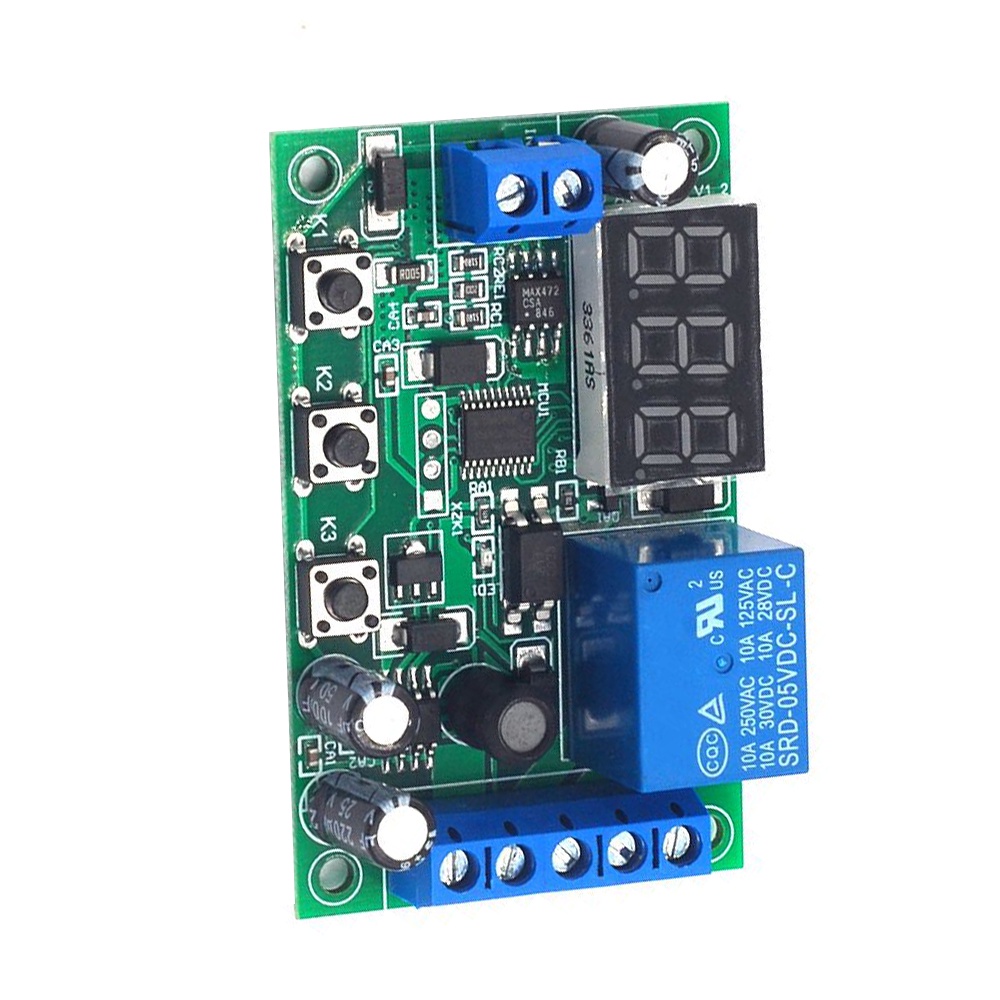

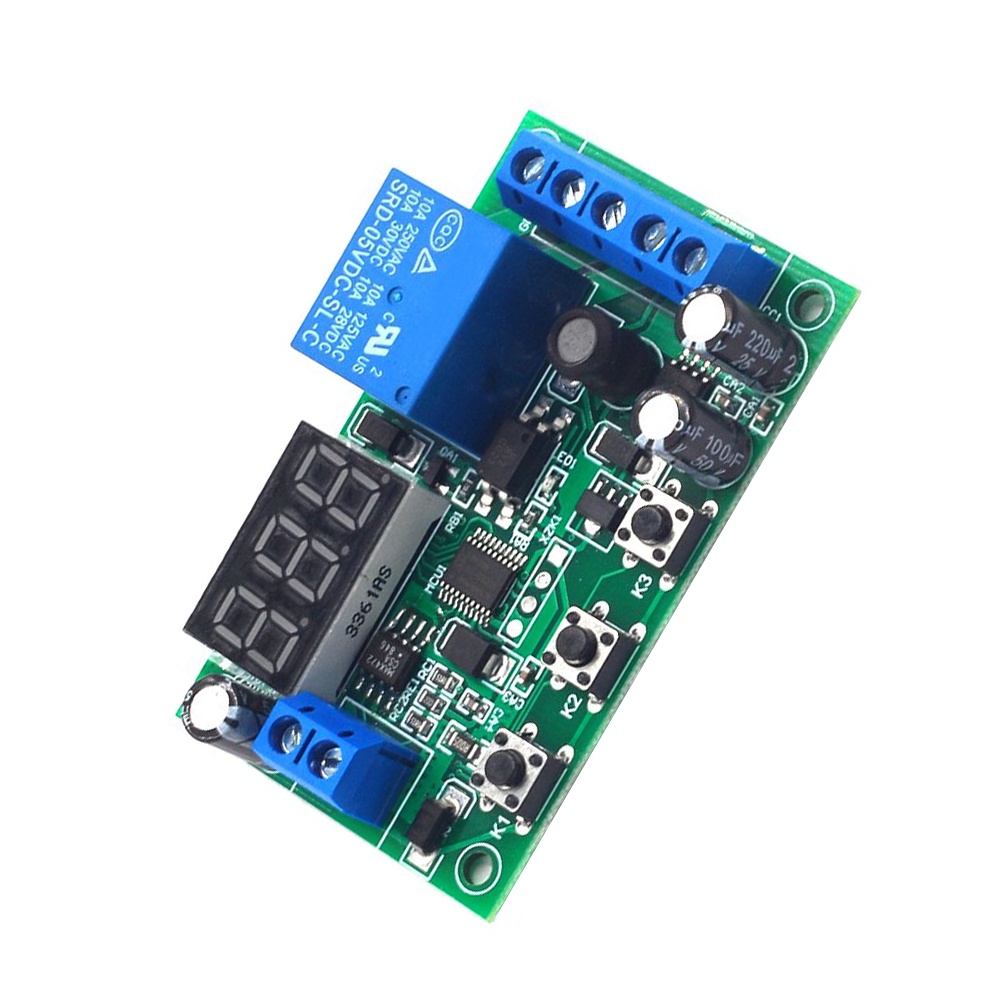

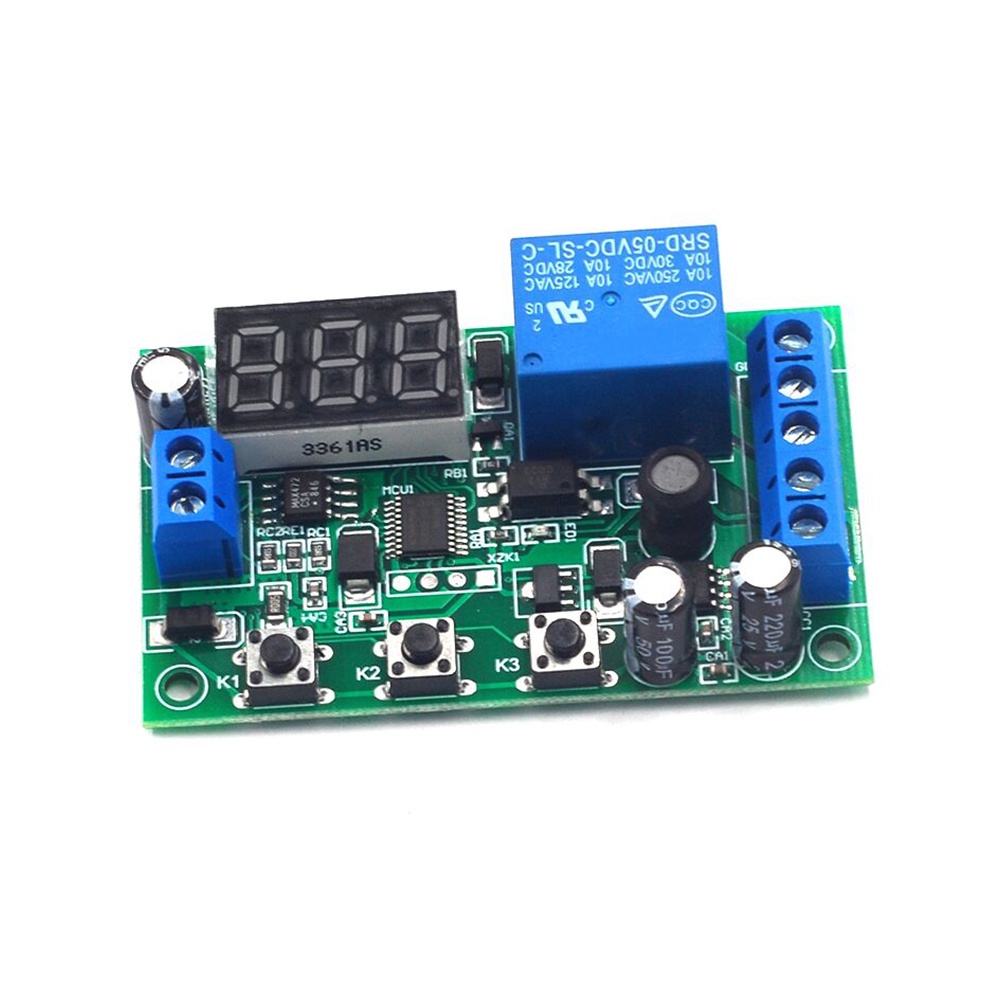

Diymore โมดูลรีเลย์กระแสไฟเกิน AC จอแสดงผลดิจิทัล ป้องกันกระแสเกิน เอาท์พุต TTL DC 12-24v

คุณสมบัติ: 1. ใช้วัสดุคุณภาพสูงรับประกันคุณภาพ 2. ตรวจสอบว่ากระแสไฟฟ้ามีขนาดใหญ่หรือเล็กเกินไปให้ควบคุมสวิตช์รีเลย์เพื่อควบคุมวงจรเปิดและปิดหรือให้สัญญาณ 3. รูปลักษณ์ที่สวยงาม 4. ประสิทธิภาพที่ดีและอายุการใช้งานยาวนาน 5. ใช้งานง่ายและช่วงการใช้งานที่กว้าง พารามิเตอร์; ช่วงการตรวจจับ: กระแสตรงระหว่าง 0~10A ความแม่นยำในการตรวจจับ: 0.01A (10ma) ด้วยฟังก์ชั่นปรับเทียบข้อผิดพลาดจอแสดงผลสามารถปิดได้เป็นเวลานานลดการใช้พลังงาน กระแสไฟสแตนด์บาย: ประมาณ 20ma เอาท์พุทรีเลย์: สามารถควบคุมการเปิด - ปิดของสาย DC ภายใน 5A คำอธิบายฟังก์ชัน: P-11: เมื่อกระแสที่วัดได้มากกว่า I1 รีเลย์จะดึงเข้า เมื่อกระแสที่วัดได้น้อยกว่า I1 อีกครั้งรีเลย์จะถูกตัดการเชื่อมต่อ P-12: เมื่อกระแสไฟฟ้าที่วัดได้มากกว่า I1 รีเลย์จะดึงเข้ามาเสมอจนกว่าแหล่งจ่ายไฟของแผงวงจรจะถูกตัดออก P-21: เมื่อกระแสที่วัดได้มากกว่า I2 รีเลย์จะดึงเข้า เมื่อกระแสที่วัดได้น้อยกว่า I1 รีเลย์จะถูกตัดการเชื่อมต่อ P-22: เมื่อกระแสไฟฟ้าที่วัดได้มากกว่า I2 รีเลย์จะดึงเข้ามาเสมอจนกว่าแหล่งจ่ายไฟของแผงวงจรจะถูกตัดออก P-31: เมื่อกระแสไฟฟ้าที่วัดได้น้อยกว่า I1 รีเลย์จะปิด เมื่อกระแสไฟฟ้ามากกว่า I2 รีเลย์จะถูกตัดการเชื่อมต่อ P-32: เมื่อกระแสไฟฟ้าที่วัดได้น้อยกว่า I1 รีเลย์จะดึงเข้ามาเสมอจนกว่าแหล่งจ่ายไฟของแผงวงจรจะถูกตัดออก P-41: เมื่อกระแสที่วัดได้อยู่ระหว่าง I1 ถึง I2 รีเลย์จะถูกดึงเข้ามาและรีเลย์จะถูกตัดการเชื่อมต่อในกรณีอื่น P-42: เมื่อกระแสไฟฟ้าที่วัดได้อยู่ระหว่าง I1 ถึง I2 รีเลย์จะดึงเข้ามาเสมอจนกว่าแหล่งจ่ายไฟของแผงวงจรจะถูกตัดออก P-51: เมื่อกระแสไฟฟ้าที่วัดได้น้อยกว่า I1 หรือมากกว่า I2 รีเลย์จะถูกดึงเข้ามาและรีเลย์จะถูกตัดการเชื่อมต่อในกรณีอื่น P-52: เมื่อกระแสไฟฟ้าที่วัดได้น้อยกว่า I1 หรือมากกว่า I2 รีเลย์จะดึงเข้ามา มันยังคงปิดอยู่เสมอจนกว่าแหล่งจ่ายไฟของแผงวงจรจะถูกตัดออก คำแนะนำในการตั้งค่า: เปิดเครื่องเพื่อแสดงกระแสไฟฟ้าที่วัดได้ (หากขั้วกระแสที่วัดได้ลอยอยู่จอแสดงผลดิจิตอลเป็นปรากฏการณ์ปกติ) ใช้เวลากด K1 เป็นครั้งแรกมากกว่า 1 วินาทีเพื่อป้องกันการทริกเกอร์ที่ผิดพลาด การแสดงผลหน้าจอ: โหมดปรับ P 11: K2, ฟังก์ชั่นการปรับ K3 กด K1 เป็นครั้งที่สองหน้าจอจะกะพริบและแสดง: 0.05 หมายถึงค่าของเกณฑ์ I1 คือ 0.05A K2 ชุด I1 plus K3 ชุด I1 ลบ กด K1 เป็นครั้งที่สามหน้าจอจะกะพริบ: 0.10 หมายถึงค่าของเกณฑ์ I2 คือ 0.1A; K2 ชุด I2 plus, K3 ชุด I2 ลบ กด K1 เป็นครั้งที่สี่หน้าจอจะแสดงกระแสไฟฟ้าที่วัดได้ หมายถึงการเข้าสู่สถานะสแตนด์บาย กด K2 หรือ K3 ค้างไว้ในสถานะสแตนด์บายเพื่อปรับแต่งข้อผิดพลาดปัจจุบันที่วัดได้ รายการแพ็คเกจ: โมดูลตรวจจับปัจจุบัน * 1
