USB Dummy Load Test 1A-3A โหลดจำลองสำหรับทดสอบกระแส USB

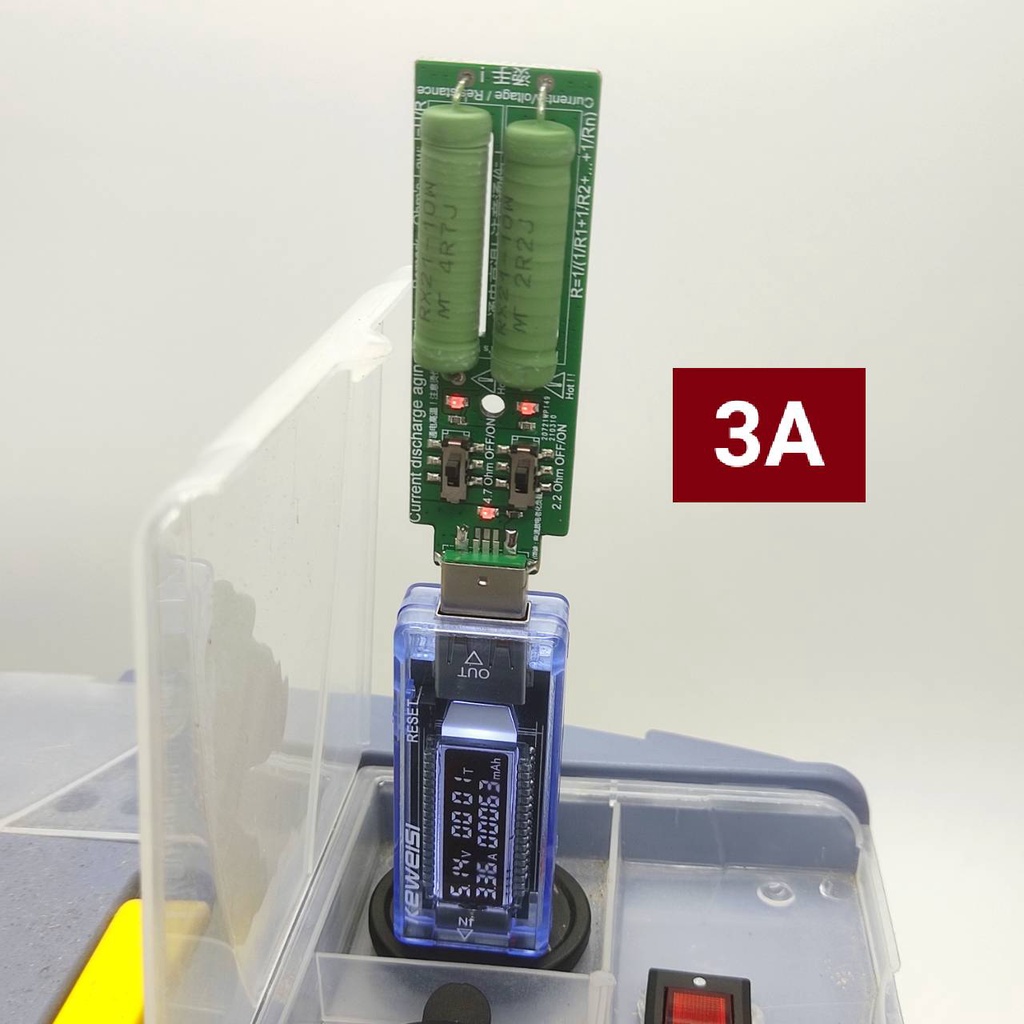

คุณสมบัติ 1. การทดสอบ USB 5V 2. สามารถเลือกเกียร์ได้ 3 แบบ 3. ไฟแสดงสถานะแสดงสถานะ การ แนะนำฮาร์ดแวร์และคำอธิบาย ขนาดบอร์ด: 67*22 มม. น้ำหนัก: 14g คำแนะนำสำหรับการใช้งาน ปลั๊ก USB เสียบเข้ากับอินเทอร์เฟซเอาต์พุต 5V เนื่องจากค่าความต้านทานและขีดจำกัดกำลังสูงสุดของตัวต้านทาน จึงไม่สามารถเชื่อมต่อกับอินเทอร์เฟซการชาร์จเร็วที่สูงกว่า 5V ได้ หลังจากเปิดเครื่อง ไฟแสดงสถานะเพาเวอร์ K1 จะสว่างขึ้น เป็นเกียร์ "เปิด", ไฟสว่างขึ้น, ตัวต้านทาน 4R7 เริ่มทำงาน และกระแสไฟอยู่ที่ประมาณ 1A สลับ K2 เป็นเกียร์ "เปิด", ไฟสว่างขึ้น, ตัวต้านทาน 2R2 เริ่มทำงาน และกระแสไฟอยู่ที่ประมาณ 2A หาก K1 และ K2 เปลี่ยนเป็นเกียร์ "ON" พร้อมกัน ตัวต้านทานสองตัวจะทำงานและกระแสไฟจะอยู่ที่ประมาณ 3A สังเกต! เนื่องจากความร้อนในการทำงานของตัวต้านทานใช้กระแสไฟจำนวนมาก ตัวต้านทานจึงร้อน ระมัดระวังเป็นพิเศษอย่าสัมผัสตัวต้านทานด้วยมือ
